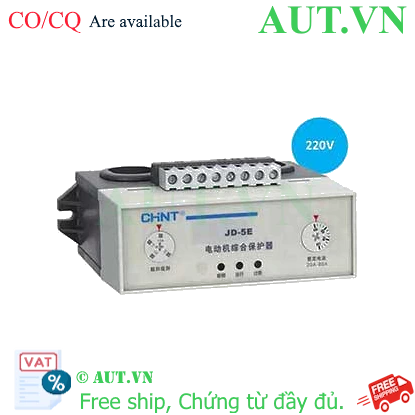

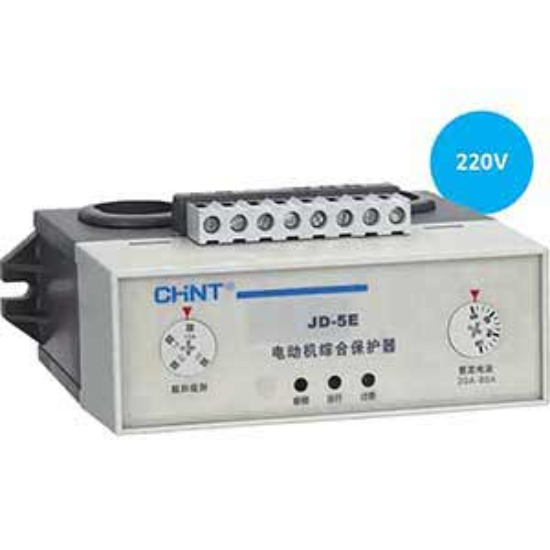

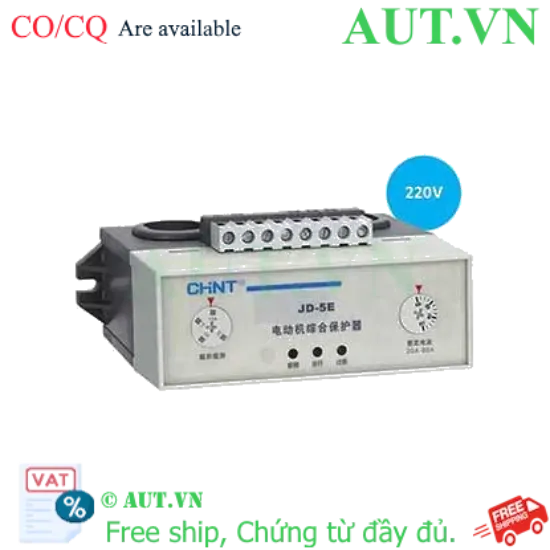

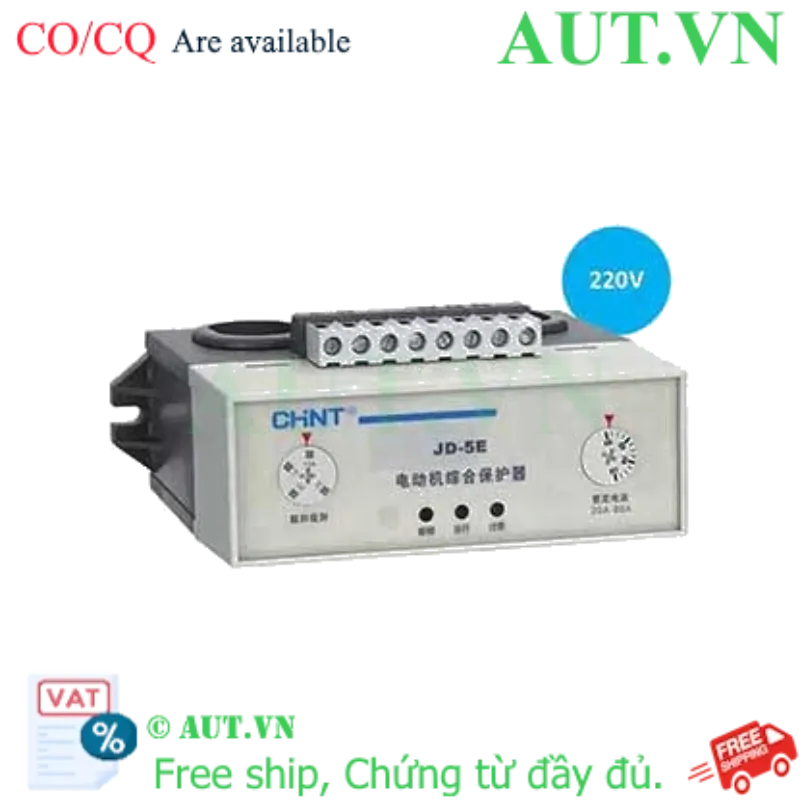

Giới thiệu Rơ le bảo vệ motor CHINT JD-5E (20A-80A) AC220V
Trong vận hành hệ thống điện công nghiệp, các sự cố như mất pha, quá dòng hoặc sụt áp là "kẻ thù" số một gây cháy cuộn dây động cơ, dẫn đến hư hỏng nặng nề và chi phí sửa chữa cực lớn. Rơ le bảo vệ motor CHINT JD-5E (20A-80A) được thiết kế như một hệ thống giám sát thông minh, giúp bảo vệ toàn diện động cơ của bạn khỏi các biến động điện áp bất thường. Sản phẩm hiện đang được phân phối chính hãng với đầy đủ chứng chỉ CO/CQ tại AUT VN, đảm bảo sự an tâm tuyệt đối cho mọi nhà máy và xưởng sản xuất.
Điểm nổi bật của thiết bị bảo vệ motor CHINT JD-5E
- Phản ứng bảo vệ siêu tốc: Khả năng phát hiện lỗi và ngắt mạch tức thì trong dải dòng 20A-80A, ngăn chặn triệt để các hư hỏng vật lý cho motor ngay khi sự cố vừa phát sinh.
- Giải pháp bảo vệ 3-trong-1: Tích hợp đa năng khả năng chống mất pha, quá dòng và dòng thấp, giúp tối ưu hóa không gian tủ điện và giảm thiểu chi phí lắp đặt thiết bị rời.
- Độ bền công nghiệp vượt trội: Vỏ nhựa ABS cao cấp chịu nhiệt, cách điện tuyệt vời, hoạt động ổn định trong môi trường nhà xưởng khắc nghiệt và có khả năng chống nhiễu tốt.
- Giám sát trực quan: Hệ thống đèn LED chỉ báo trạng thái (Run/Fault) giúp kỹ thuật viên dễ dàng chẩn đoán lỗi hệ thống mà không cần thiết bị đo phức tạp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | JD-5E (Dải 20A - 80A) |
| Thương hiệu | CHINT |
| Điện áp điều khiển (Us) | 220VAC (50/60Hz) |
| Dải cài đặt dòng điện (In) | 20A ... 80A (Điều chỉnh qua núm xoay) |
| Loại tiếp điểm | SPST-NC (Thường đóng) |
| Thời gian trễ khởi động | 2...30 giây (Có thể tùy chỉnh) |
| Khả năng đóng cắt tiếp điểm | 5A tại 220VAC |
| Tiêu chuẩn kỹ thuật | IEC Standard |
| Kích thước | 126.5mm x 64mm x 110mm |
Nguồn tham khảo: CHINT Official Website
Lợi ích khi sử dụng Rơ le CHINT JD-5E tại AUT VN
- Triệt tiêu rủi ro cháy nổ: Ngăn chặn hoàn toàn tình trạng cháy cuộn dây do mất pha hoặc quá tải kéo dài, bảo vệ tài sản doanh nghiệp.
- Tiết kiệm chi phí vận hành: Giảm thiểu tối đa chi phí sửa chữa, quấn lại motor và tránh thiệt hại do dừng sản xuất đột ngột (Downtime).
- Kéo dài tuổi thọ động cơ: Đảm bảo motor luôn hoạt động trong ngưỡng dòng điện an toàn, giúp máy chạy mát và bền bỉ hơn.
- Vận hành tự động 24/7: Hệ thống tự động giám sát và bảo vệ không cần can thiệp thủ công, cực kỳ tin cậy cho các dây chuyền sản xuất liên tục.
Hướng dẫn cài đặt và sử dụng (How-to)
- Bước 1 - Lắp đặt: Gắn thiết bị lên thanh ray DIN hoặc cố định chắc chắn vào tủ điện công nghiệp.
- Bước 2 - Đấu nối: Cấp nguồn 220VAC vào chân nguồn; đấu dây 3 pha của motor đi qua các cực lường; kết nối tiếp điểm NC vào cuộn hút của Contactor.
- Bước 3 - Cài đặt dòng định mức: Sử dụng tua vít xoay núm điều chỉnh để thiết lập giá trị dòng điện tương ứng với nhãn (Nameplate) của motor.
- Bước 4 - Cấu hình thời gian trễ (Start-up time): Điều chỉnh thời gian trễ để rơ le bỏ qua giai đoạn dòng khởi động cao, tránh hiện tượng ngắt nhầm khi vừa bật máy.
- Bước 5 - Kiểm tra: Bật nguồn, quan sát đèn LED và kiểm tra khả năng ngắt khi có sự cố để đảm bảo thiết bị hoạt động chuẩn xác.
Sản phẩm sử dụng cùng với (isRelatedTo)
Để hệ thống bảo vệ motor đạt hiệu quả cao nhất, bạn nên sử dụng kết hợp với:
- Khởi động từ (Contactor) CHINT: Thực hiện đóng cắt nguồn động lực theo tín hiệu bảo vệ từ rơ le.
- Aptomat (MCB/MCCB) CHINT: Bảo vệ ngắn mạch và quá tải tổng cho toàn hệ thống.
- Nút nhấn dừng khẩn cấp: Tăng cường an toàn tối đa cho kỹ thuật viên vận hành.
Ứng dụng thực tế (Application)
Rơ le CHINT JD-5E là lựa chọn hàng đầu cho các ứng dụng:
- Hệ thống bơm nước công nghiệp: Chống cháy bơm khi xảy ra tình trạng hụt nước hoặc mất pha.
- Quạt thông gió nhà xưởng: Bảo vệ quạt công suất lớn tránh hư hỏng khi bị kẹt cánh hoặc quá tải.
- Máy nén khí & Máy lạnh trung tâm: Bảo vệ block máy nén khỏi các biến động điện áp và mất pha.
- Hệ thống băng tải: Ngăn chặn quá tải khi băng tải bị kẹt vật liệu hoặc quá tải cơ khí.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn JD-5E thay vì rơ le nhiệt thông thường?
- Rơ le nhiệt chỉ bảo vệ quá tải. JD-5E là rơ le điện tử có khả năng bảo vệ lỗi mất pha cực kỳ quan trọng mà rơ le nhiệt không thể thực hiện được.
2. Dải dòng 20A-80A phù hợp cho motor công suất bao nhiêu kW?
- Sản phẩm phù hợp cho các động cơ 3 pha có công suất từ khoảng 5.5kW đến 22kW. Hãy kiểm tra kỹ dòng định mức (A) trên nhãn motor trước khi chọn mua.
3. Tại sao rơ le lại ngắt ngay khi tôi vừa bật motor?
- Đây là hiện tượng do dòng khởi động cao vượt ngưỡng cài đặt. Bạn cần tăng núm điều chỉnh Start-up time để rơ le bỏ qua giai đoạn này.
4. Thiết bị có bảo vệ được sự cố sụt áp không?
- Có, khi sụt áp, dòng điện sẽ tăng cao để bù công suất, JD-5E sẽ phát hiện quá dòng và ngắt mạch kịp thời để bảo vệ motor.
5. Tiếp điểm NC trên thiết bị có tác dụng gì?
- Khi có sự cố, tiếp điểm NC sẽ mở ra, làm ngắt điện cuộn hút Contactor, từ đó ngắt nguồn cấp chính cho motor.
6. Tôi có thể sử dụng sản phẩm này cho motor 1 pha không?
- Không, sản phẩm này được thiết kế chuyên dụng để giám sát và bảo vệ hệ thống điện 3 pha.
7. Sản phẩm có hoạt động tốt trong môi trường ẩm không?
- Có, với thiết kế chuẩn công nghiệp và vỏ nhựa ABS cao cấp, thiết bị hoạt động rất ổn định trong nhiều điều kiện môi trường khác nhau.
8. Làm thế nào để nhận biết rơ le đang báo lỗi?
- Bạn chỉ cần quan sát đèn LED trên thiết bị. Nếu đèn Fault sáng đỏ, nghĩa là đang có sự cố quá dòng hoặc mất pha.
9. AUT VN có cung cấp đầy đủ chứng từ CO/CQ không?
- Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ) cho sản phẩm CHINT chính hãng.
10. Chính sách bảo hành sản phẩm tại AUT VN như thế nào?
- Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất CHINT. Chúng tôi hỗ trợ kỹ thuật tận tình cho khách hàng.
11. Có thể điều chỉnh dải dòng điện linh hoạt không?
- Có, bạn có thể điều chỉnh dải dòng từ 20A đến 80A thông qua núm xoay trên mặt thiết bị.
12. Tôi cần lưu ý gì khi đấu nối nguồn điều khiển?
- Đảm bảo nguồn điều khiển là AC220V để thiết bị hoạt động chuẩn xác.
