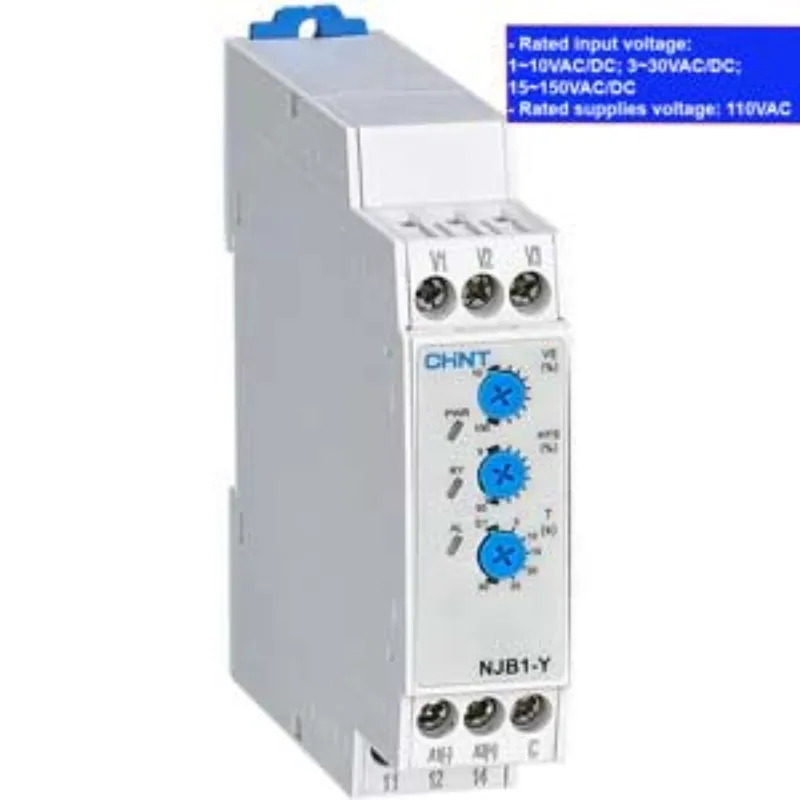

Rơ le bảo vệ pha CHINT NJB1-Y2 AC110V - Chống Quá Áp/Thấp Áp, Hiển Thị Analog, Gắn Thanh Ray DIN

Thương hiệu: CHINT (Chính hãng)
Chức năng: Bảo vệ điện áp Quá áp (Overvoltage) và Thấp áp (Undervoltage) chính xác cao
Hiển thị: Mặt Analog trực quan, giúp giám sát thông số điện áp tức thời
Lắp đặt: Thiết kế nhỏ gọn, chuẩn gắn thanh ray DIN (DIN-rail) tiết kiệm diện tích
Điện áp điều khiển: AC110V chuyên dụng cho hệ thống điều khiển
Độ tin cậy: Hoạt động ổn định trong dải tần số rộng 40...500Hz

nhà chế tạo: Chint

SKU: NJB1-Y2 AC110V

Tải xuống mẫu

Giá cũ: 989.700 ₫

Giá bán: 791.760 ₫

Giới thiệu Rơ le bảo vệ pha CHINT NJB1-Y2 AC110V

Trong các hệ thống điện công nghiệp và dân dụng, sự biến động điện áp (quá cao hoặc quá thấp) là "kẻ thù" số một gây hư hỏng động cơ, biến tần và các thiết bị điện tử đắt tiền. Rơ le bảo vệ pha CHINT NJB1-Y2 AC110V là giải pháp giám sát điện áp chuyên dụng, giúp phát hiện sớm các sự cố điện áp và tự động ngắt mạch kịp thời, đảm bảo an toàn tuyệt đối cho hệ thống máy móc của bạn.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Cho phép cài đặt ngưỡng bảo vệ linh hoạt từ 10-100% điện áp đầu vào, đáp ứng mọi yêu cầu khắt khe của thiết bị.
Giám sát trực quan: Khác với các dòng kỹ thuật số khó đọc, kiểu hiển thị Analog giúp kỹ thuật viên quan sát nhanh trạng thái điện áp ngay tại hiện trường.
Độ bền tiêu chuẩn quốc tế: Sản phẩm từ thương hiệu CHINT uy tín, đạt tiêu chuẩn IEC, chịu được môi trường vận hành khắc nghiệt.
Thiết kế tối ưu: Kích thước siêu gọn (rộng 22.5mm), cực kỳ phù hợp cho các tủ điện có không gian hạn chế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Thương hiệu	CHINT
Model	NJB1-Y2 AC110V
Loại thiết bị	Rơ le bảo vệ điện áp (1 pha)
Điện áp điều khiển (Control Voltage)	110VAC
Chức năng bảo vệ	Quá áp (Overvoltage) & Thấp áp (Undervoltage)
Dải điện áp giám sát	1...10VAC, 1...10VDC, 3...30VAC, 3...30VDC, 15...150VAC, 15...150VDC
Cài đặt ngưỡng bảo vệ	10...100% (tùy chỉnh theo nhu cầu)
Thời gian tác động (Delay time)	0.1...30 giây
Tần số hoạt động	40...500Hz
Dòng định mức tiếp điểm (Tải thuần trở)	0.75A tại 220VAC, 1.5A tại 120VAC
Kiểu lắp đặt	Gắn thanh ray DIN (DIN-rail)
Kích thước (R x C x S)	22.5 x 114 x 102 mm
Tiêu chuẩn đáp ứng	IEC

Nguồn tham khảo thông số kỹ thuật: Trang chủ CHINT

Lợi ích khi sử dụng Rơ le bảo vệ CHINT NJB1-Y2

Bảo vệ tài sản tối đa: Ngăn chặn triệt để tình trạng cháy nổ động cơ, biến tần do điện áp trồi sụt đột ngột.
Tối ưu chi phí vận hành: Giảm thiểu tối đa chi phí sửa chữa, thay thế linh kiện và thời gian dừng máy ngoài ý muốn.
Vận hành ổn định: Giúp hệ thống điện luôn trong ngưỡng an toàn, kéo dài tuổi thọ cho các thiết bị điện nhạy cảm.
Dễ dàng lắp đặt & bảo trì: Thiết kế chuẩn công nghiệp, cấu hình thông số đơn giản, không cần chuyên gia trình độ quá cao.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn thiết bị trực tiếp lên thanh ray DIN trong tủ điện điều khiển.
Bước 2 - Đấu nối: Kết nối nguồn nuôi 110VAC vào terminal điều khiển. Sau đó đấu dây cảm biến điện áp vào các đầu vào tương ứng theo sơ đồ kỹ thuật.
Bước 3 - Thiết lập ngưỡng: Sử dụng núm xoay trên mặt Analog để điều chỉnh mức % điện áp quá áp và thấp áp theo yêu cầu thiết bị.
Bước 4 - Cài đặt thời gian trễ: Điều chỉnh biến trở thời gian (0.1 - 30s) để tránh việc rơ le ngắt nhầm khi có các xung điện áp thoáng qua.
Bước 5 - Kiểm tra: Thực hiện test giả lập sự cố điện áp để đảm bảo rơ le ngắt mạch chính xác theo cài đặt.

Sản phẩm thường sử dụng cùng với (isRelatedTo)

Để hệ thống bảo vệ được toàn diện, quý khách nên kết hợp Rơ le bảo vệ pha CHINT NJB1-Y2 với:

Contactor (Khởi động từ): Để thực hiện đóng cắt tải chính.
Aptomat (MCCB/MCB): Để bảo vệ ngắn mạch và quá tải.
Bộ nguồn AC 110V: Nếu hệ thống điều khiển yêu cầu nguồn nuôi này.
Thanh ray DIN: Để cố định các thiết bị trong tủ điện gọn gàng.

Ứng dụng thực tế (PropertyValue)

Hệ thống điều khiển động cơ: Bảo vệ motor 1 pha trong máy bơm, máy nén khí, quạt công nghiệp.
Tủ điện điều khiển công nghiệp: Lắp đặt trong các dây chuyền sản xuất tự động hóa.
Hệ thống HVAC: Bảo vệ chiller, điều hòa trung tâm và các thiết bị làm mát.
Thiết bị điện cao cấp: Bảo vệ hệ thống điện dân dụng thông minh (Smart Home) khỏi sự cố điện lưới.

Câu hỏi thường gặp (FAQ)

1. Rơ le NJB1-Y2 AC110V có bảo vệ được mất pha không?

Sản phẩm này được thiết kế chuyên dụng để bảo vệ Quá áp và Thấp áp cho hệ thống 1 pha. Nếu cần bảo vệ mất pha cho hệ thống 3 pha, bạn nên tham khảo dòng rơ le bảo vệ pha 3 pha của CHINT.

2. Tôi có thể cài đặt mức bảo vệ chính xác đến bao nhiêu?

Thiết bị cho phép tùy chỉnh cực kỳ linh hoạt dải ngưỡng từ 10% đến 100% điện áp đầu vào.

3. Tại sao tôi nên cài đặt thời gian trễ (delay time)?

Thời gian trễ giúp rơ le không ngắt mạch ngay lập tức khi gặp các dao động điện áp cực ngắn (xung điện), giúp máy móc không bị dừng hoạt động vô lý.

4. Sản phẩm này có thể lắp trên thanh ray tiêu chuẩn không?

Hoàn toàn có thể. Thiết kế chuẩn DIN-rail giúp việc lắp đặt trong tủ điện trở nên cực kỳ đơn giản.

5. Làm thế nào để kiểm tra thiết bị đang hoạt động tốt?

Bạn hãy quan sát kim chỉ thị Analog trên mặt thiết bị. Nếu kim nằm trong vùng điện áp an toàn, rơ le đang hoạt động bình thường.

6. Sự khác biệt giữa điện áp điều khiển và điện áp giám sát là gì?

Điện áp điều khiển (110VAC) là nguồn nuôi để rơ le hoạt động. Điện áp giám sát là dải điện áp thực tế mà rơ le sẽ đo lường để bảo vệ thiết bị.

7. Rơ le này có dùng được cho tải lớn không?

Với dòng định mức tiếp điểm 0.75A (tại 220VAC), thiết bị chỉ phù hợp cho tải nhỏ. Đối với các tải lớn như động cơ công suất cao, bạn bắt buộc phải sử dụng rơ le này để điều khiển Contactor.

8. Mua hàng chính hãng CHINT ở đâu uy tín?

Quý khách có thể đặt mua trực tiếp tại AUT VN. Chúng tôi cam kết cung cấp hàng CHINT chính hãng, đầy đủ chứng chỉ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.

9. Sản phẩm có bảo hành không?

Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT khi mua tại AUT VN.

10. Tôi có cần chuyên gia lắp đặt không?

Mặc dù lắp đặt khá trực quan, nhưng để đảm bảo an toàn hệ thống, chúng tôi khuyến khích khách hàng nên có kiến thức về điện hoặc nhờ kỹ thuật viên chuyên nghiệp thực hiện.
