Rơ le NJB1-Y2 dùng điện áp điều khiển bao nhiêu?

Sản phẩm sử dụng điện áp điều khiển là 24VAC.

Thiết bị có bảo vệ được cả quá áp và thấp áp không?

Có, NJB1-Y2 được thiết kế để bảo vệ đồng thời cả hai tình trạng điện áp quá cao và quá thấp.

Tôi có thể cài đặt ngưỡng bảo vệ chính xác không?

Hoàn toàn được, bạn có thể điều chỉnh từ 10% đến 100% điện áp đầu vào thông qua núm xoay trên thiết bị.

Làm sao để biết rơ le đang hoạt động bình thường?

Bạn có thể quan sát kim chỉ thị Analog trên mặt rơ le để kiểm tra mức điện áp thực tế.

Thời gian phản ứng của rơ le là bao lâu?

Thiết bị có dải thời gian trễ linh hoạt từ 0.1 đến 30 giây.

Sản phẩm có lắp được trên thanh ray không?

Có, thiết kế chuẩn DIN Rail giúp việc lắp đặt vào tủ điện cực kỳ dễ dàng.

Rơ le này có dùng cho điện 1 pha không?

Đúng, đây là rơ le bảo vệ cho hệ thống 1 pha.

Mua hàng tại AUT.VN có được hóa đơn không?

Có, AUT.VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ.

Sản phẩm có được bảo hành không?

Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT.

Tôi cần lưu ý gì khi đấu nối?

Cần đảm bảo đúng điện áp điều khiển 24VAC và sử dụng đúng các terminal theo sơ đồ.

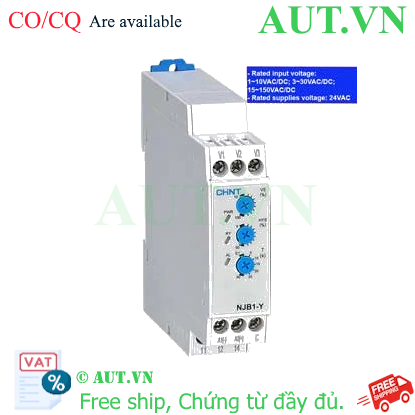

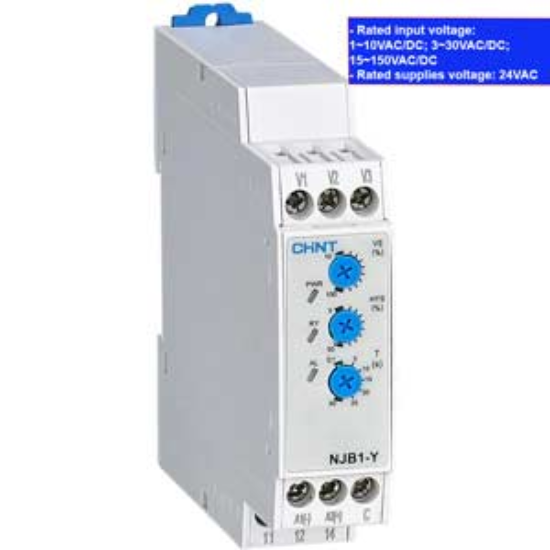

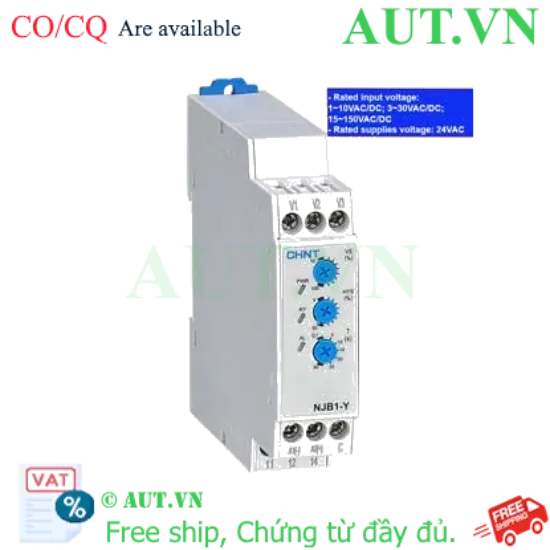

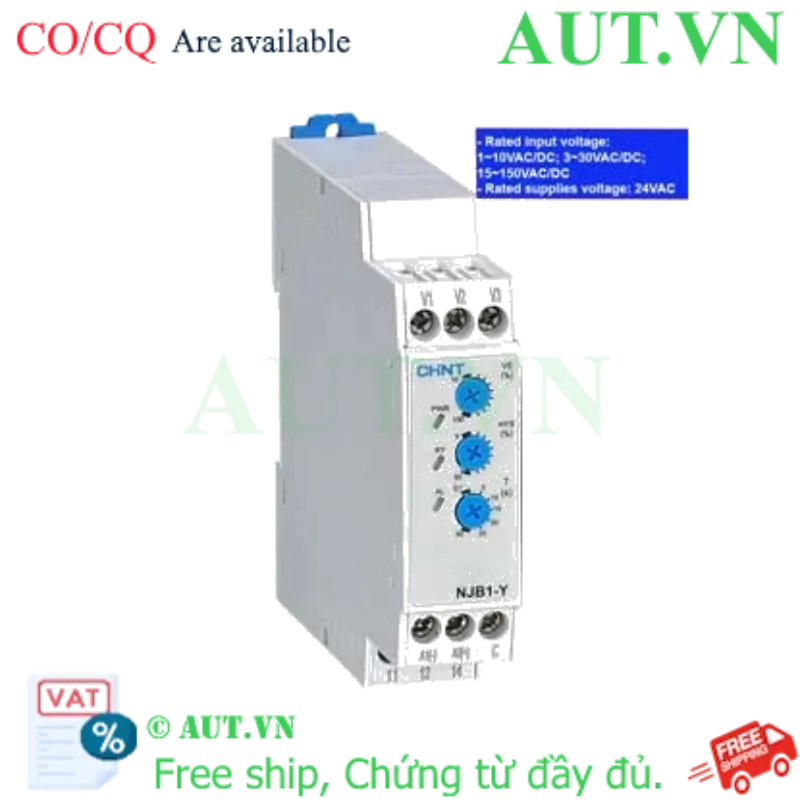

Rơ le bảo vệ pha CHINT NJB1-Y2 AC24V - Bảo vệ Quá áp & Thấp áp

**Điện áp điều khiển:** 24VAC
**Chức năng chính:** Bảo vệ quá áp (Overvoltage) và thấp áp (Undervoltage)
**Dải cài đặt:** 10% - 100% điện áp đầu vào cực kỳ linh hoạt
**Thiết kế:** Nhỏ gọn, lắp đặt trên thanh ray DIN (DIN rail) tiện lợi
**Hiển thị:** Mặt số Analog dễ dàng quan sát thông số

nhà chế tạo: Chint

SKU: NJB1-Y2 AC24V

Tải xuống mẫu

Giá cũ: 989.700 ₫

Giá bán: 791.760 ₫

Giới thiệu Rơ le bảo vệ pha CHINT NJB1-Y2 AC24V

Trong các hệ thống điện công nghiệp, sự biến động của điện áp là nguyên nhân hàng đầu gây hư hỏng các thiết bị đắt tiền như động cơ, máy nén, và các bảng mạch điều khiển. Rơ le bảo vệ pha CHINT NJB1-Y2 AC24V là giải pháp an toàn tối ưu, giúp giám sát liên tục điện áp và tự động ngắt mạch khi xảy ra tình trạng quá áp hoặc thấp áp vượt ngưỡng cho phép. Với thương hiệu CHINT uy tín toàn cầu, sản phẩm đảm bảo độ bền cao và độ chính xác tuyệt đối cho hệ thống điện của bạn.

Điểm nổi bật của sản phẩm

Bảo vệ kép hoàn hảo: Tích hợp cả hai chức năng bảo vệ quá áp và thấp áp trong cùng một thiết bị nhỏ gọn.
Khả năng tùy chỉnh cao: Cho phép người dùng cài đặt ngưỡng bảo vệ từ 10% đến 100% điện áp đầu vào, đáp ứng mọi tiêu chuẩn kỹ thuật riêng biệt.
Hoạt động ổn định: Dải tần số rộng từ 40...500Hz, thích hợp cho cả điện lưới dân dụng và các hệ thống máy móc công nghiệp đặc thù.
Lắp đặt nhanh chóng: Thiết kế chuẩn DIN rail, dễ dàng tích hợp vào các tủ điện điều khiển hiện có.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	NJB1-Y2 AC24V
Thương hiệu	CHINT
Điện áp điều khiển (Control Voltage)	24VAC
Chức năng bảo vệ	Quá áp (Overvoltage), Thấp áp (Undervoltage)
Dải điện áp đầu vào (Input Voltage)	1...10VAC, 1...10VDC, 3...30VAC, 3...30VDC, 15...150VAC, 15...150VDC
Cài đặt ngưỡng (Setting Range)	10...100% điện áp đầu vào
Thời gian trễ (Delay Time)	0.1...30 giây
Tần số hoạt động	40...500Hz
Kiểu hiển thị	Analog (Kim chỉ thị)
Khả năng đóng cắt (Tải thuần trở)	0.75A tại 220VAC, 1.5A tại 120VAC
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)
Kích thước (Rộng x Cao x Sâu)	22.5mm x 114mm x 102mm
Tiêu chuẩn chất lượng	IEC

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng Rơ le bảo vệ CHINT NJB1-Y2

An tâm vận hành: Ngăn ngừa rủi ro cháy nổ thiết bị do sốc điện hoặc sụt áp đột ngột.
Tiết kiệm chi phí: Giảm thiểu tối đa chi phí sửa chữa và thay thế linh kiện điện tử đắt tiền khi có sự cố điện.
Tối ưu hóa hệ thống: Giúp duy trì sự ổn định cho quy trình sản xuất, tránh tình trạng dừng máy ngoài ý muốn.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt: Gắn rơ le lên thanh ray DIN trong tủ điện.
Bước 2: Đấu nối: Kết nối nguồn điều khiển 24VAC vào các chân terminal tương ứng và đấu nối dây tín hiệu đầu vào.
Bước 3: Cài đặt ngưỡng: Sử dụng núm xoay trên mặt thiết bị để điều chỉnh tỷ lệ % quá áp và thấp áp theo nhu cầu.
Bước 4: Kiểm tra: Chạy thử hệ thống và kiểm tra kim hiển thị Analog để đảm bảo thiết bị đang hoạt động đúng dải điện áp.

Sản phẩm tương thích (isRelatedTo)

Để hệ thống bảo vệ hoàn hảo, quý khách nên sử dụng kết hợp với: Contactor (Khởi động từ), Aptomat (MCB/MCCB), Bộ nguồn điều khiển 24VAC, và Thanh ray DIN (PFP-100N/PFP-50N).

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong: Hệ thống tủ điện điều khiển máy công nghiệp, Trạm biến áp, Hệ thống máy bơm nước, Tủ điện điều khiển thang máy và các ứng dụng dân dụng yêu cầu bảo vệ điện áp nghiêm ngặt.

Câu hỏi thường gặp (FAQ)

1. Rơ le NJB1-Y2 dùng điện áp điều khiển bao nhiêu?: Sản phẩm sử dụng điện áp điều khiển là 24VAC.
2. Thiết bị có bảo vệ được cả quá áp và thấp áp không?: Có, NJB1-Y2 được thiết kế để bảo vệ đồng thời cả hai tình trạng điện áp quá cao và quá thấp.
3. Tôi có thể cài đặt ngưỡng bảo vệ chính xác không?: Hoàn toàn được, bạn có thể điều chỉnh từ 10% đến 100% điện áp đầu vào thông qua núm xoay trên thiết bị.
4. Làm sao để biết rơ le đang hoạt động bình thường?: Bạn có thể quan sát kim chỉ thị Analog trên mặt rơ le để kiểm tra mức điện áp thực tế.
5. Thời gian phản ứng của rơ le là bao lâu?: Thiết bị có dải thời gian trễ linh hoạt từ 0.1 đến 30 giây, cho phép bạn thiết lập tránh ngắt mạch do các xung điện tức thời.
6. Sản phẩm có lắp được trên thanh ray không?: Có, thiết kế chuẩn DIN Rail giúp việc lắp đặt vào tủ điện cực kỳ dễ dàng.
7. Rơ le này có dùng cho điện 1 pha không?: Đúng, đây là rơ le bảo vệ cho hệ thống 1 pha.
8. Mua hàng tại AUT.VN có được hóa đơn không?: Có, AUT.VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho sản phẩm.
9. Sản phẩm có được bảo hành không?: Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT.
10. Tôi cần lưu ý gì khi đấu nối?: Cần đảm bảo đúng điện áp điều khiển 24VAC và sử dụng đúng các terminal theo sơ đồ được in trên thân sản phẩm.
