Bạn đang lo lắng về sự cố biến động điện áp gây hư hỏng các thiết bị điện công nghiệp đắt tiền? Rơ le bảo vệ pha CHINT NJB1-Y2 DC24V chính là giải pháp an toàn tối ưu, giúp giám sát và ngăn chặn kịp thời các tình trạng quá áp hoặc thấp áp trong hệ thống điện.
1. Giới thiệu sản phẩm

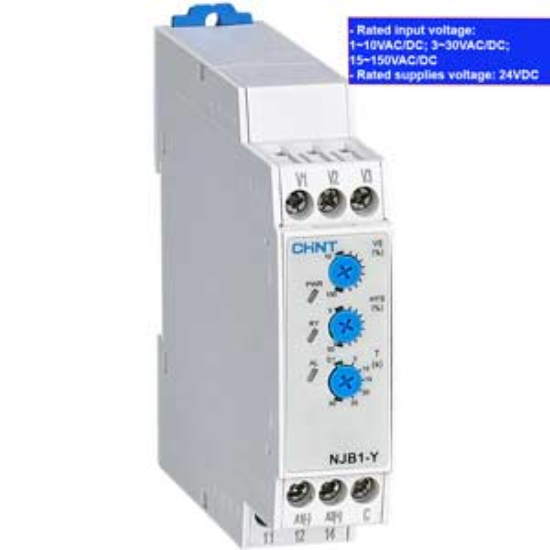

Rơ le bảo vệ điện áp CHINT NJB1-Y2 DC24V thuộc dòng NJB1-Y series nổi tiếng của hãng CHINT. Đây là thiết bị chuyên dụng dùng để giám sát điện áp đầu vào và ngắt mạch khi điện áp vượt quá hoặc thấp hơn ngưỡng an toàn đã cài đặt. Với điện áp điều khiển 24VDC, thiết bị cực kỳ phù hợp cho các tủ điện điều khiển sử dụng nguồn DC, đảm bảo tính đồng bộ và an toàn cao cho hệ thống.
2. Điểm nổi bật của CHINT NJB1-Y2 DC24V
- Độ chính xác cao: Khả năng giám sát điện áp liên tục với dải cài đặt linh hoạt từ 10% đến 100%.
- Thiết kế chuyên nghiệp: Kiểu hiển thị Analog giúp người vận hành dễ dàng quan sát thông số thực tế.
- Độ bền vượt trội: Vỏ nhựa cao cấp, chịu nhiệt tốt, hoạt động ổn định trong môi trường công nghiệp.
- Lắp đặt nhanh chóng: Thiết kế chuẩn DIN Rail, tối ưu hóa không gian trong tủ điện.
3. Bảng thông số kỹ thuật chi tiết
| Model | NJB1-Y2 DC24V |
| Hãng sản xuất | CHINT |
| Điện áp điều khiển | 24VDC |
| Chức năng bảo vệ | Quá áp (Overvoltage), Thấp áp (Undervoltage) |
| Điện áp đầu vào (Input Range) | 1...10VAC, 1...10VDC, 3...30VAC, 3...30VDC, 15...150VAC, 15...150VDC |
| Ngưỡng cài đặt (Quá/Thấp áp) | 10% - 100% điện áp đầu vào |
| Tần số hoạt động | 40...500Hz |
| Thời gian tác động (Delay time) | 0.1...30s |
| Khả năng đóng cắt (Tải thuần trở) | 0.75A tại 220VAC, 1.5A tại 120VAC |
| Kiểu kết nối | Terminal vít (Screw terminals) |
| Kích thước (RxCxS) | 22.5mm x 114mm x 102mm |
| Tiêu chuẩn | IEC |
Nguồn tham khảo: CHINT Global Official
4. Lợi ích khi sử dụng NJB1-Y2 DC24V
- Bảo vệ thiết bị đắt tiền: Ngăn ngừa cháy nổ động cơ, PLC, và các thiết bị điện tử nhạy cảm do sự cố điện áp.
- Giảm thiểu downtime: Phát hiện sớm các bất thường về điện, giúp bảo trì dự phòng trước khi sự cố nghiêm trọng xảy ra.
- Tiết kiệm chi phí: Chi phí đầu tư cho một rơ le bảo vệ thấp hơn rất nhiều so với chi phí thay thế cả một hệ thống máy móc khi bị hỏng.
5. Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Gắn rơ le lên thanh ray DIN trong tủ điện.
- Bước 2: Đấu nối nguồn điều khiển 24VDC vào các cực tương ứng theo sơ đồ đấu dây của hãng.
- Bước 3: Kết nối tín hiệu điện áp đầu vào (Input) vào rơ le.
- Bước 4: Điều chỉnh các núm xoay để cài đặt ngưỡng quá áp và thấp áp mong muốn (tính theo % điện áp).
- Bước 5: Kiểm tra trạng thái hoạt động thông qua màn hình Analog và các tiếp điểm đầu ra.
6. Sản phẩm liên quan (isRelatedTo)
Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp với các thiết bị sau tại AUT VN:
- Thanh ray DIN (DIN Rail) PFP-100N/PFP-50N
- Bộ nguồn tổ ong 24VDC
- Contactor (Khởi động từ) để thực hiện ngắt tải khi có sự cố
- Thiết bị bảo vệ quá dòng (MCCB/MCB)
7. Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Tủ điện điều khiển máy móc công nghiệp.
- Hệ thống điều khiển tự động hóa (PLC, SCADA).
- Bảo vệ nguồn điện cho các trạm biến áp nhỏ.
- Hệ thống chiếu sáng công cộng và các tòa nhà thông minh.
8. Câu hỏi thường gặp (FAQ)
Q1: Rơ le này dùng để bảo vệ pha hay bảo vệ điện áp?
A: Model NJB1-Y2 tập trung chính vào chức năng bảo vệ điện áp (Quá áp và Thấp áp) dựa trên tín hiệu đầu vào.
Q2: Tôi có thể cài đặt ngưỡng bảo vệ chính xác bao nhiêu?
A: Bạn có thể cài đặt linh hoạt từ 10% đến 100% giá trị điện áp đầu vào.
Q3: Điện áp điều khiển là bao nhiêu?
A: Thiết bị sử dụng nguồn điều khiển 24VDC.
Q4: Thời gian trễ (delay) có thể chỉnh được không?
A: Có, thời gian tác động có thể điều chỉnh trong khoảng từ 0.1 giây đến 30 giây để tránh tình trạng ngắt mạch do nhiễu điện áp tức thời.
Q5: Sản phẩm có cần lắp thêm phụ kiện gì không?
A: Để lắp đặt chắc chắn, bạn cần sử dụng thanh ray DIN (DIN Rail). Chúng tôi có sẵn các loại PFP-100N tại AUT VN.
Q6: Thiết bị này có dùng cho điện 1 pha được không?
A: Có, thiết bị được thiết kế cho hệ thống 1 pha và giám sát mức điện áp của pha đó.
Q7: Làm sao để biết rơ le đang hoạt động bình thường?
A: Bạn có thể quan sát qua màn hình hiển thị Analog trên mặt thiết bị.
Q8: Hàng tại AUT VN có chính hãng không?
A: Cam kết 100% hàng chính hãng CHINT, đầy đủ CO/CQ và hóa đơn VAT.
Q9: Chế độ bảo hành như thế nào?
A: Sản phẩm được bảo hành theo đúng chính sách tiêu chuẩn của hãng CHINT.
Q10: Tôi có được hỗ trợ cài đặt không?
A: AUT VN hỗ trợ miễn phí hướng dẫn cài đặt và sử dụng cho khách hàng.
