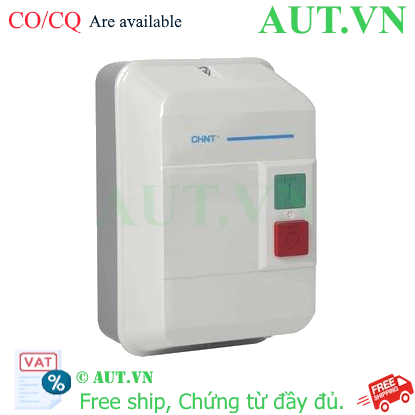

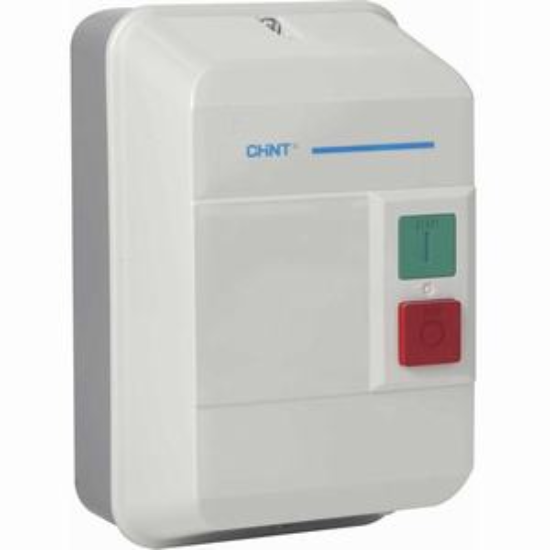

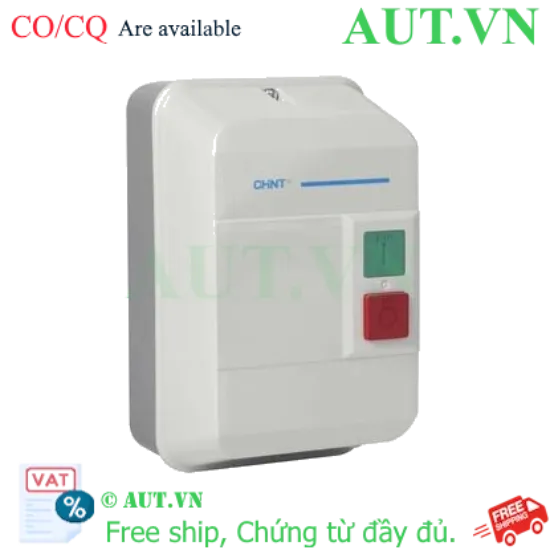

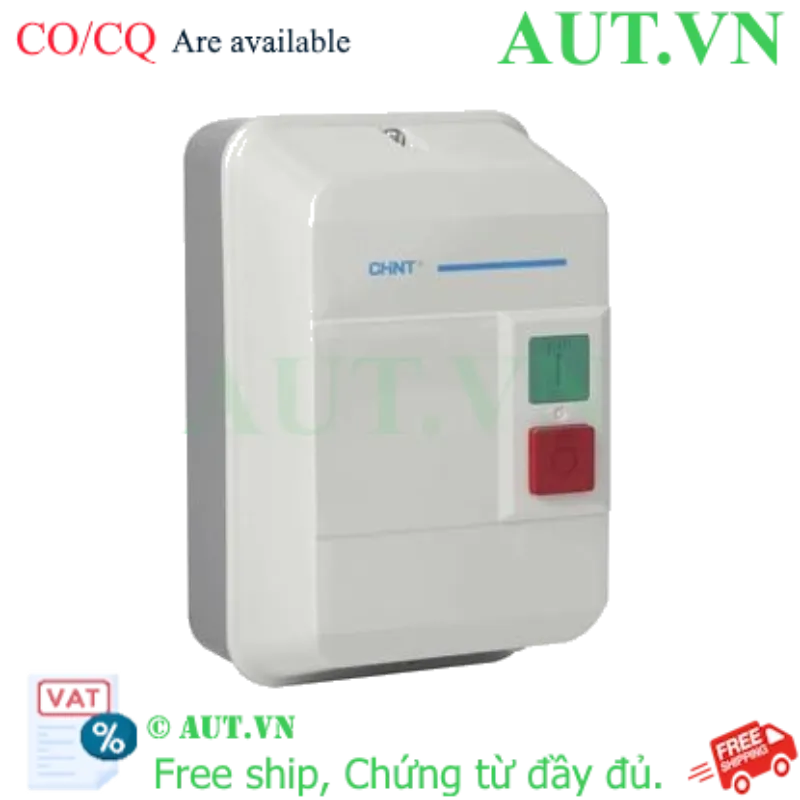

Giới thiệu Khởi động từ CHINT NQ3-11P 380V (2.5-4A)
Trong các hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố như quá tải hay mất pha là yếu tố sống còn để duy trì sản xuất. Khởi động từ CHINT NQ3-11P 380V chính là giải pháp bảo vệ toàn diện mà bạn đang tìm kiếm. Sản phẩm được thiết kế thông minh theo dạng combo tích hợp sẵn giữa Contactor NC1-3210 và Rơ le nhiệt NR2-25, giúp tối ưu hóa không gian tủ điện và đơn giản hóa quy trình lắp đặt. Với dải dòng điều chỉnh từ 2.5A đến 4A, thiết bị này là "lá chắn" hoàn hảo, ngăn ngừa triệt để rủi ro cháy cuộn dây và hư hỏng động cơ 3 pha.
Điểm nổi bật vượt trội
- Thiết kế Tích hợp 2-in-1 thông minh: Kết hợp hoàn hảo giữa Contactor và Rơ le nhiệt, giúp tiết kiệm diện tích lắp đặt và giảm chi phí mua sắm thiết bị rời.
- Bảo vệ đa tầng chuyên sâu: Tự động ngắt mạch tức thì khi phát hiện dòng điện vượt ngưỡng hoặc sự cố mất pha, bảo vệ động cơ một cách tuyệt đối.
- Độ bền chuẩn công nghiệp: Vỏ thiết bị chịu nhiệt cao, chống va đập tốt và đạt cấp bảo vệ IP55, cực kỳ phù hợp với môi trường nhà xưởng có độ ẩm và bụi bẩn cao.
- Khả năng tùy chỉnh linh hoạt: Dải dòng 2.5A - 4A cho phép kỹ thuật viên cài đặt chính xác theo định mức thực tế của từng loại động cơ, đảm bảo độ nhạy cao nhất.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | NQ3-11P 380V 2.5-4A |

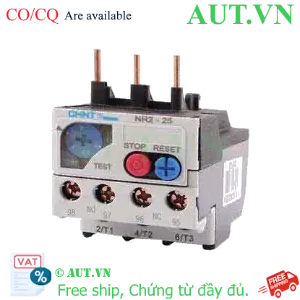

| Thành phần tích hợp | Contactor NC1-3210 & Rơ le nhiệt NR2-25 |
| Điện áp cuộn hút (Coil Voltage) | 380VAC |
| Dải điều chỉnh dòng (Overload Range) | 2.5A - 4A |
| Dòng định mức (Ie) | 22A |
| Số cực (Poles) | 3P (3 Pha) |
| Cấp bảo vệ | IP55 |
| Tiêu chuẩn áp dụng | IEC (International Electrotechnical Commission) |
| Tần số vận hành | 50Hz / 60Hz |
Nguồn tham khảo: CHINT Global Official Site
Lợi ích khi đầu tư sản phẩm
- Giảm thiểu Downtime (Thời gian dừng máy): Khả năng phản ứng nhanh trước sự cố giúp tránh cháy động cơ, từ đó hạn chế tối đa thiệt hại về sản xuất.
- Tối ưu hóa chi phí: Một bộ combo tích hợp giúp bạn tiết kiệm đáng kể so với việc mua rời Contactor và Rơ le nhiệt, đồng thời giảm chi phí nhân công lắp đặt.
- Vận hành tin cậy & ổn định: Tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, đảm bảo thiết bị hoạt động bền bỉ ngay cả trong môi trường công nghiệp nặng.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt cơ khí: Cố định bộ khởi động từ lên thanh ray DIN hoặc bắt vít chắc chắn vào tấm panel trong tủ điện.
- Bước 2: Đấu nối nguồn cấp: Kết nối nguồn điện 3 pha (L1, L2, L3) vào các cực đầu vào của Contactor theo đúng sơ đồ.
- Bước 3: Kết nối tải: Đấu nối đầu ra của Rơ le nhiệt trực tiếp đến các đầu dây của động cơ 3 pha cần điều khiển.
- Bước 4: Kết nối mạch điều khiển: Cấp nguồn 380VAC cho cuộn hút thông qua hệ thống nút nhấn Start/Stop, Timer hoặc tín hiệu điều khiển từ PLC.
- Bước 5: Cài đặt bảo vệ: Sử dụng tua vít xoay núm điều chỉnh trên Rơ le nhiệt về đúng giá trị dòng định mức của động cơ (trong khoảng 2.5A - 4A).
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo hệ thống điện an toàn và tự động hóa hoàn chỉnh, quý khách nên kết hợp CHINT NQ3-11P với:
- Aptomat (MCB/MCCB): Bảo vệ ngắn mạch và bảo vệ quá dòng cho toàn hệ thống.
- Nút nhấn Start/Stop & Đèn báo pha: Thiết bị điều khiển và giám sát trạng thái nguồn điện trực quan.
- Bộ Timer hoặc PLC: Để thực hiện các kịch bản tự động hóa quy trình sản xuất.
Ứng dụng thực tế (PropertyValue)
Thiết bị là lựa chọn hàng đầu cho các loại động cơ công suất nhỏ/trung bình trong:
- Hệ thống bơm: Máy bơm nước công nghiệp, bơm ly tâm, bơm bù áp tòa nhà.
- Hệ thống thông gió: Quạt hút nhà xưởng, quạt công nghiệp, hệ thống điều hòa trung tâm (HVAC).
- Dây chuyền sản xuất: Băng tải, máy nén khí, hệ thống chiller làm mát.
Câu hỏi thường gặp (FAQ)
1. Khởi động từ NQ3-11P khác gì so với Contactor thông thường?
Contactor thông thường chỉ có chức năng đóng ngắt. NQ3-11P là bộ khởi động tích hợp sẵn Rơ le nhiệt, cung cấp thêm chức năng bảo vệ động cơ khi xảy ra quá tải hoặc mất pha.
2. Tôi cần chọn dải dòng 2.5-4A cho loại động cơ nào?
Sản phẩm phù hợp cho các động cơ 3 pha có dòng điện định mức chạy trong khoảng từ 2.5A đến 4A. Hãy kiểm tra tem nhãn (Nameplate) trên động cơ để chọn dải dòng chính xác.
3. Có thể dùng nguồn 220V cho cuộn hút 380V không?
Tuyệt đối không. Cuộn hút 380V yêu cầu cấp nguồn 380VAC. Việc cấp nguồn 220V sẽ khiến thiết bị không hoạt động được và có thể gây hỏng hóc cuộn hút.
4. Làm cách nào để Reset thiết bị sau khi ngắt do quá tải?
Đầu tiên, hãy kiểm tra và xử lý nguyên nhân gây quá tải (như kẹt trục, thiếu pha...). Sau đó, nhấn nút Reset trên mặt Rơ le nhiệt để khôi phục trạng thái hoạt động.
5. Thiết bị này có khả năng chống mất pha không?
Có. Rơ le nhiệt tích hợp trong bộ NQ3-11P có khả năng phát hiện sự mất cân bằng dòng điện nghiêm trọng do mất pha và sẽ tự động ngắt mạch để bảo vệ cuộn dây động cơ.
6. Sản phẩm có chịu được môi trường ẩm ướt không?
Với chuẩn IP55, thiết bị có khả năng chống bụi và tia nước. Tuy nhiên, để đạt tuổi thọ cao nhất, bạn nên lắp đặt thiết bị bên trong tủ điện chuyên dụng.
7. Mua hàng tại AUT VN có được đảm bảo chính hãng không?
Tại AUT VN, chúng tôi cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ chứng chỉ CO/CQ và hỗ trợ bảo hành theo tiêu chuẩn nhà sản xuất.
8. Tại sao nên chọn dòng NQ3-11P thay vì mua lẻ thiết bị?
Việc sử dụng bộ tích hợp giúp bạn tiết kiệm diện tích tủ điện, giảm chi phí lắp đặt và đảm bảo tính đồng bộ cao về mặt kỹ thuật giữa Contactor và Rơ le nhiệt.
9. Dòng định mức Ie 22A có liên quan gì đến dải 2.5-4A không?
Ie 22A là khả năng chịu tải tối đa của tiếp điểm Contactor, còn dải 2.5-4A là ngưỡng cài đặt bảo vệ của Rơ le nhiệt. Bạn cần lưu ý cả hai thông số này khi thiết kế.
10. Thời gian giao hàng và bảo hành như thế nào?
AUT VN hỗ trợ giao hàng nhanh chóng trên toàn quốc và áp dụng chính sách bảo hành chính hãng CHINT cho tất cả sản phẩm được mua tại hệ thống.
