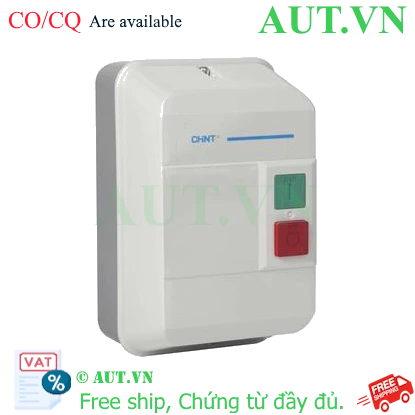

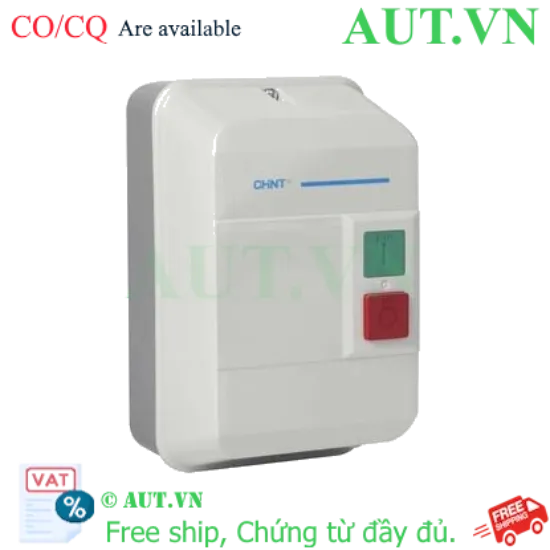

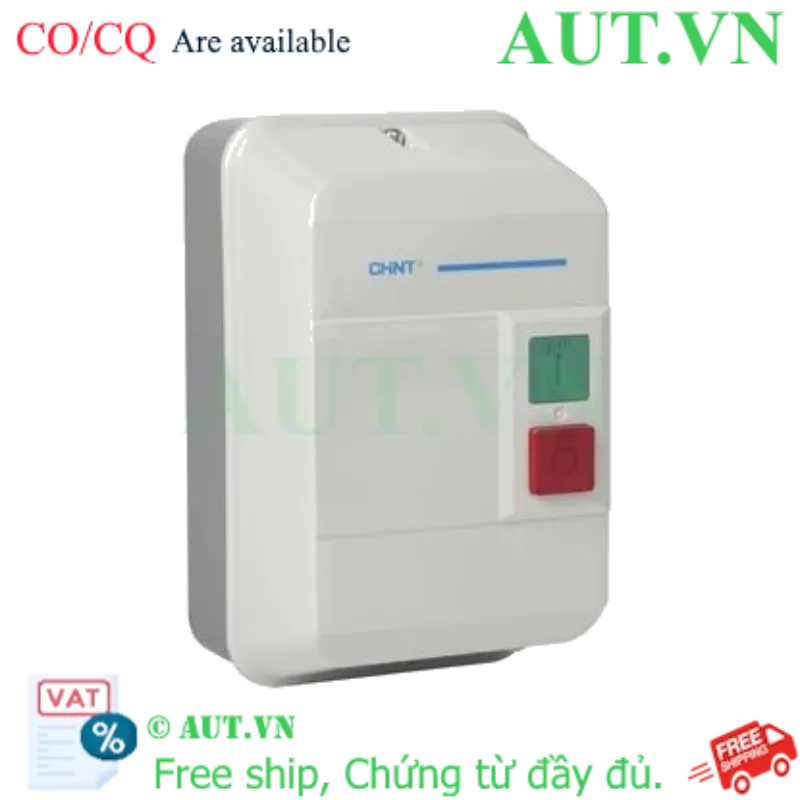

Khởi động từ CHINT NQ3-11P 380V (7-10A) - Tích hợp Rơ le nhiệt, Bảo vệ động cơ 3 pha, Chuẩn IEC

Thương hiệu: CHINT (Chính hãng bởi AUT VN)
Model: NQ3-11P (Bộ khởi động tích hợp)
Dải dòng điện bảo vệ: 7 - 10A (Cài đặt linh hoạt)
Điện áp cuộn hút (Coil): 380VAC
Công suất động cơ tối đa: 11kW / 380VAC
Chức năng chính: Đóng ngắt và bảo vệ động cơ 3 pha khỏi quá tải, mất pha, kẹt rotor.

nhà chế tạo: Chint

SKU: NQ3-11P 380V 7-10A

Tải xuống mẫu

Giá cũ: 1.207.350 ₫

Giá bán: 965.880 ₫

Số lượng:

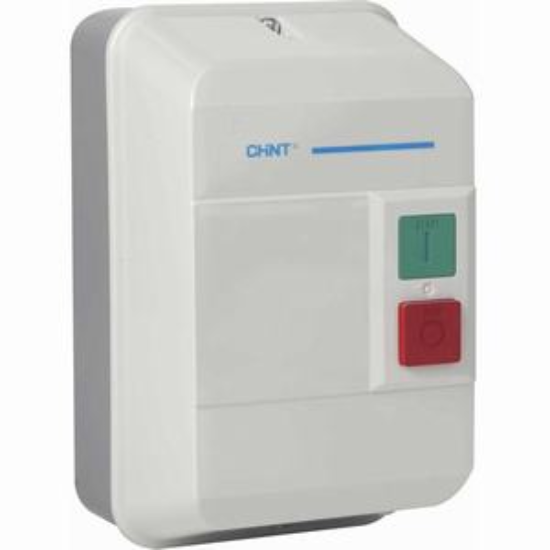

Giới thiệu về Khởi động từ CHINT NQ3-11P 380V 7-10A

Khởi động từ CHINT NQ3-11P 380V 7-10A là giải pháp điều khiển và bảo vệ động cơ điện 3 pha toàn diện, được các kỹ sư điện tin dùng. Khác với các dòng Contactor rời rạc, sản phẩm này là một bộ khởi động từ (Electromagnetic Starter) thế hệ mới, thiết kế tích hợp hoàn chỉnh giữa Contactor (Công tắc tơ) và Rơ le nhiệt (Overload Relay) trong cùng một khối.

Sử dụng bộ khởi động tích hợp NQ3-11P giúp tối ưu hóa diện tích lắp đặt tủ điện, rút ngắn thời gian thi công và tăng cường tính đồng bộ, độ tin cậy cao cho hệ thống máy móc công nghiệp. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng và sự an toàn tuyệt đối cho mọi công trình.

Điểm nổi bật của sản phẩm

Giải pháp 2 trong 1 tối ưu: Kết hợp hoàn hảo giữa Contactor NC1-3210 và Rơ le nhiệt NR2-25, giúp tiết kiệm chi phí đầu tư và không gian tủ điện.
Bảo vệ đa tầng thông minh: Ngăn chặn hiệu quả các sự cố cháy động cơ do quá tải, mất pha, mất cân bằng pha hoặc kẹt rotor.
Độ bền công nghiệp vượt trội: Tiếp điểm được chế tạo từ hợp kim cao cấp, chịu được dòng khởi động lớn và số lần đóng ngắt cực cao trong môi trường khắc nghiệt.
Khả năng tùy chỉnh linh hoạt: Núm xoay điều chỉnh dòng điện (7-10A) cho phép thiết bị tương thích chính xác với thông số thực tế của từng loại động cơ.
Tiêu chuẩn quốc tế: Sản phẩm đạt chuẩn IEC, đảm bảo vận hành an toàn và ổn định theo các quy chuẩn điện quốc tế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model sản phẩm	NQ3-11P
Dòng điện định mức (Ie)	22A
Dải cài đặt dòng điện bảo vệ	7 - 10A
Điện áp cuộn hút (Coil voltage)	380VAC
Công suất động cơ tương thích	11kW tại 380VAC
Số cực đóng ngắt	3P (3 Pha)
Rơle nhiệt đi kèm	NR2-25 (Dải 7-10A)
Cấp bảo vệ vỏ thiết bị	IP55
Tần số hoạt động	50Hz
Kích thước (R x C x S)	116mm x 196mm x 130mm

Nguồn tham khảo: CHINT Global Official Website

Lợi ích khi lựa chọn CHINT NQ3-11P tại AUT VN

Bảo vệ tối đa tài sản: Ngăn ngừa rủi ro cháy nổ động cơ, giảm thiểu thời gian dừng máy (downtime) không mong muốn, giúp doanh nghiệp duy trì sản xuất liên tục.
Tối ưu chi phí vận hành: Thiết bị có độ bền cực cao, ít hỏng hóc vặt, giúp tiết kiệm đáng kể chi phí bảo trì và thay thế linh kiện.
Lắp đặt nhanh chóng: Thiết kế module chuẩn hóa giúp kỹ thuật viên đấu nối dễ dàng ngay cả trong các tủ điện điều khiển có không gian hẹp.
Cam kết chính hãng: Mua hàng tại AUT VN, bạn được đảm bảo nguồn gốc CO/CQ rõ ràng, hàng chính hãng 100%.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Kiểm tra nguồn: Sử dụng đồng hồ đo đảm bảo nguồn điện cấp cho cuộn hút (Coil) đúng điện áp 380VAC để tránh cháy cuộn dây ngay khi cấp điện.
Bước 2 - Kết nối mạch động lực: Đấu nối nguồn điện 3 pha vào các chân đầu vào (L1, L2, L3) của Contactor theo đúng thứ tự pha.
Bước 3 - Kết nối tải: Đấu nối các đầu dây từ đầu ra của Rơ le nhiệt tới các đầu dây của động cơ 3 pha.
Bước 4 - Cài đặt dòng điện bảo vệ: Sử dụng tua vít điều chỉnh núm xoay trên Rơ le nhiệt về giá trị dòng điện định mức của động cơ (phải nằm trong dải 7-10A).
Bước 5 - Đấu nối mạch điều khiển: Kết nối mạch điều khiển thông qua nút nhấn Start/Stop, Relay trung gian hoặc tín hiệu từ PLC để vận hành hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống điện vận hành an toàn và đạt hiệu suất cao nhất, bạn nên kết hợp CHINT NQ3-11P với:

Aptomat (MCCB/MCB) 3 pha: Bảo vệ hệ thống khỏi sự cố ngắn mạch.
Nút nhấn dừng khẩn cấp (Emergency Stop): Ngắt điện tức thời khi có sự cố người vận hành.
Đèn báo pha và đèn báo lỗi (Trip): Theo dõi trạng thái hoạt động của thiết bị.
Bộ Timer hoặc PLC: Tự động hóa các chu kỳ đóng ngắt theo quy trình sản xuất.

Ứng dụng thực tế của sản phẩm

Khởi động từ CHINT NQ3-11P là lựa chọn lý tưởng cho các ứng dụng:

Hệ thống bơm: Máy bơm nước công nghiệp, trạm bơm thủy lợi, hệ thống xử lý nước thải.
Hệ thống truyền động: Băng tải sản xuất, hệ thống nâng hạ, thang máy công nghiệp.
Hệ thống làm mát: Quạt hút công nghiệp, máy nén khí, hệ thống chiller/điều hòa trung tâm.
Máy công cụ: Máy tiện, máy phay, máy mài sử dụng động cơ 3 pha công suất nhỏ.

Câu hỏi thường gặp (FAQ)

1. Khởi động từ NQ3-11P có chức năng gì đặc biệt so với Contactor thường?
Khác với Contactor chỉ đóng ngắt, NQ3-11P là bộ khởi động tích hợp sẵn Rơ le nhiệt, giúp bảo vệ động cơ chống quá tải và mất pha trong cùng một thiết bị.

2. Cách cài đặt dòng điện trên rơ le nhiệt chuẩn nhất là gì?
Bạn hãy xem nhãn (nameplate) trên động cơ để biết dòng điện định mức (In). Sau đó dùng tua vít xoay núm chỉnh trên thiết bị sao cho kim chỉ đúng hoặc gần bằng giá trị In đó (trong dải 7-10A).

3. Tại sao thiết bị đột ngột ngắt điện và không chạy lại được?
Đây là cơ chế bảo vệ. Có thể động cơ đang bị quá tải hoặc mất pha. Bạn cần kiểm tra nguyên nhân lỗi, khắc phục xong rồi nhấn nút Reset trên rơ le nhiệt để thiết bị hoạt động lại.

4. Điện áp 380V ở đây là điện áp cho tải hay cho cuộn hút?
380VAC là điện áp cấp cho cuộn hút (Coil) để điều khiển việc đóng ngắt. Nguồn cấp cho động cơ cũng thường là 380V.

5. Thiết bị này có dùng được cho động cơ 1 pha không?
Không khuyến khích. Thiết bị được thiết kế chuyên dụng cho động cơ 3 pha để đảm bảo chức năng bảo vệ mất pha hiệu quả nhất.

6. Thương hiệu CHINT có chất lượng tốt không?
CHINT là tập đoàn thiết bị điện hàng đầu thế giới, sản phẩm của họ nổi tiếng về độ bền, giá thành hợp lý và đáp ứng đầy đủ các tiêu chuẩn quốc tế.

7. Mua hàng tại AUT VN có được bảo hành không?
Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất CHINT. Chúng tôi hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất.

8. Tôi có thể thay thế rơ le nhiệt khác vào bộ này không?

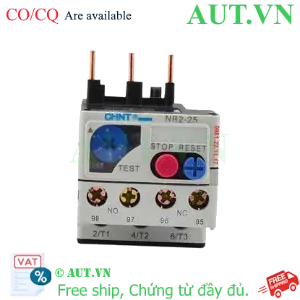

Bạn có thể thay thế bằng các Rơ le nhiệt cùng series NR2-25 nhưng có dải dòng điện khác phù hợp hơn với nhu cầu của bạn.

9. Sản phẩm có chịu được môi trường ẩm ướt không?
Với cấp bảo vệ IP55, sản phẩm có khả năng chống bụi và chống tia nước bắn, phù hợp với môi trường công nghiệp.

10. Tôi cần chuẩn bị gì khi mua sản phẩm này tại AUT VN?
Bạn chỉ cần cung cấp thông số dòng điện động cơ, kỹ thuật viên AUT VN sẽ tư vấn model phù hợp nhất cho bạn.
