Relay Bán Dẫn Hanyoung Nux HSR-2A504Z | 1 Pha, 50A, 480VAC - Chuyển Mạch Zero Cross

Thương hiệu: Hanyoung Nux (Hàn Quốc)
Dòng tải tối đa: 50A - Hiệu suất ổn định cho tải nặng
Điện áp tải: 90...480VAC | Điện áp điều khiển: 100...240VAC
Công nghệ: Zero-cross (Chuyển mạch tại điểm 0) giúp giảm nhiễu điện từ
Ứng dụng: Chuyên dụng cho các thiết bị gia nhiệt công nghiệp

nhà chế tạo: Hanyoung Nux

SKU: HSR-2A504Z

Giá cũ: 571.788 ₫

Giá bán: 476.490 ₫

Số lượng:

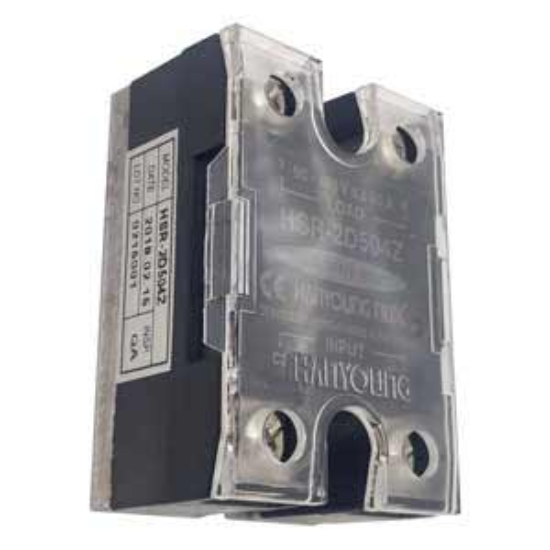

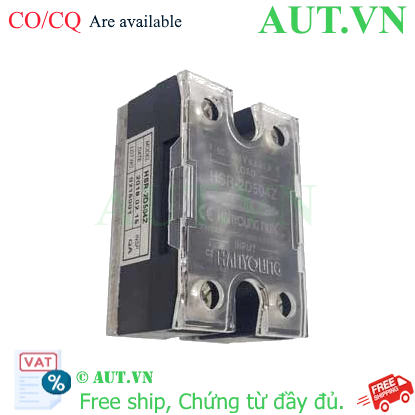

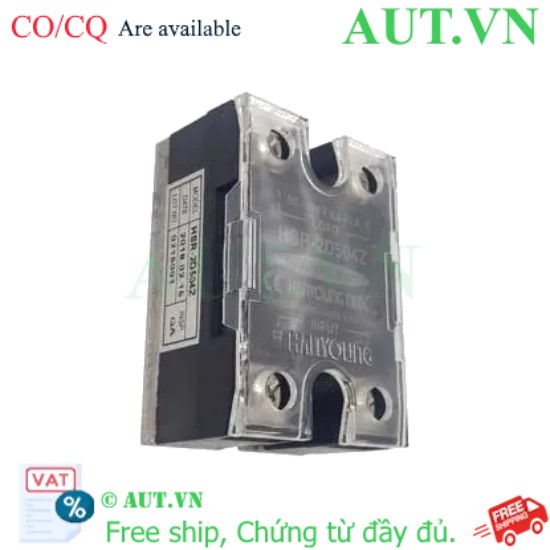

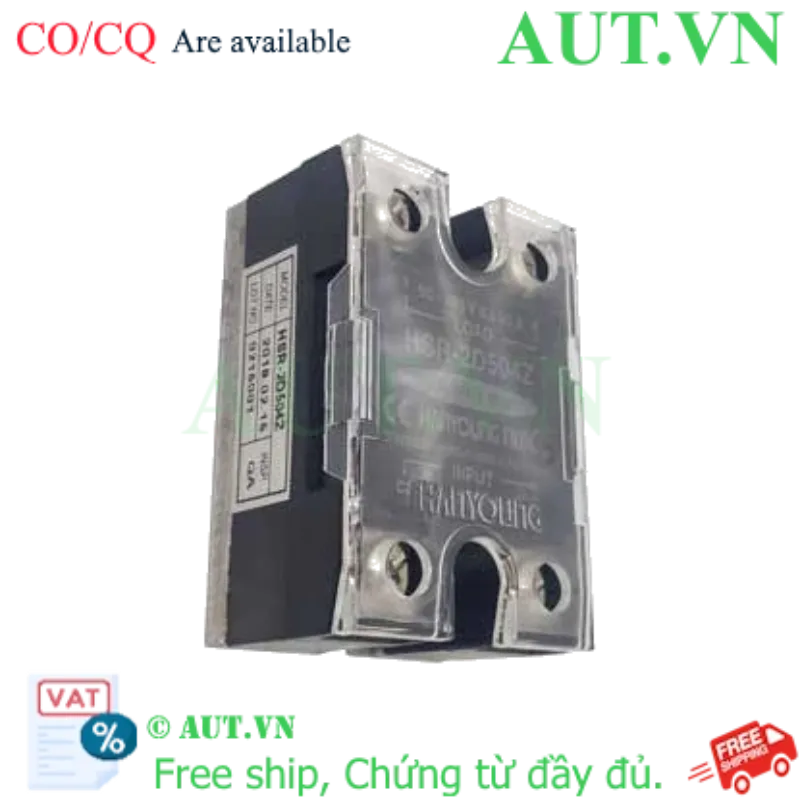

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-2A504Z

Relay bán dẫn Hanyoung Nux HSR-2A504Z (hay còn gọi là Solid State Relay - SSR) là giải pháp đóng ngắt điện tử tiên tiến, được thiết kế để thay thế các rơ le cơ truyền thống. Với khả năng chịu tải lên đến 50A và dải điện áp rộng, sản phẩm này mang lại sự bền bỉ tuyệt đối vì không có tiếp điểm cơ khí, loại bỏ hoàn toàn hiện tượng đánh lửa và mài mòn theo thời gian.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn chất lượng khắt khe cho các hệ thống điều khiển công nghiệp hiện đại.

Điểm nổi bật của HSR-2A504Z

Công nghệ Zero-cross: Tối ưu hóa thời điểm đóng ngắt tại điểm 0 của điện áp xoay chiều, giúp giảm thiểu xung nhiễu điện từ (EMI), bảo vệ các thiết bị điện tử nhạy cảm xung quanh.
Độ bền vượt trội: Không có bộ phận chuyển động cơ học, giúp tăng tuổi thọ sản phẩm và giảm thiểu chi phí bảo trì.
Tốc độ đáp ứng nhanh: Thời gian đóng ngắt cực nhanh, chính xác, đáp ứng tốt các yêu cầu điều khiển PID trong hệ thống nhiệt.
Thiết kế nhỏ gọn: Dễ dàng lắp đặt trên bề mặt (Surface Mount) và đấu nối bằng vít chắc chắn.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	HSR-2A504Z
Số pha của tải	1 pha
Điện áp điều khiển (Input)	100...240VAC
Điện áp tải (Output)	90...480VAC
Dòng điện tải tối đa	50A
Đặc điểm chuyển mạch	Zero-cross
Chỉ thị trạng thái	Đèn LED Indicator
Độ sụt áp tối đa (Khi ON)	1.8V
Nhiệt độ vận hành	-20...80°C
Kích thước (RxCxS)	44mm x 64mm x 28.6mm
Tiêu chuẩn	CE

Lợi ích khi sử dụng Relay bán dẫn Hanyoung Nux

Tiết kiệm chi phí vận hành: Loại bỏ việc thay thế tiếp điểm rơ le thường xuyên.
An toàn tuyệt đối: Không gây tia lửa điện, đặc biệt an toàn trong môi trường dễ cháy nổ hoặc nhiều bụi bẩn.
Điều khiển chính xác: Kết hợp hoàn hảo với các bộ điều khiển nhiệt độ PID để duy trì mức nhiệt ổn định đến từng độ C.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Xác định sơ đồ chân điều khiển (Input) và chân tải (Output) trên thân thiết bị.
Bước 2: Kết nối nguồn điều khiển (100-240VAC) vào ngõ vào của Relay.
Bước 3: Đấu nối thiết bị tải (Điện trở nhiệt, thanh gia nhiệt...) vào ngõ ra của Relay.
Bước 4: Quan trọng: Lắp đặt tản nhiệt HSN80-F phía dưới Relay và sử dụng keo tản nhiệt để tránh quá nhiệt khi chạy dòng cao (>10A).
Bước 5: Cấp nguồn và kiểm tra trạng thái hoạt động qua đèn LED chỉ thị.

Sản phẩm sử dụng chung

Để hệ thống hoạt động tối ưu, HSR-2A504Z nên được kết hợp với:

Tản nhiệt HSN80-F: Bắt buộc để giải nhiệt cho SSR khi chạy tải lớn.
Bộ điều khiển nhiệt độ (Temperature Controller): Hanyoung Nux hoặc các dòng PID để điều khiển ngõ ra cho Relay.
Aptomat (MCB): Để bảo vệ ngắn mạch cho toàn hệ thống.

Ứng dụng thực tế

Relay bán dẫn HSR-2A504Z được ứng dụng rộng rãi trong:

Máy ép nhựa, máy đúc áp lực.
Lò sấy công nghiệp, lò nướng bánh, lò luyện kim.
Hệ thống sưởi ấm, điều khiển nhiệt độ trong phòng Lab.
Các tủ điện điều khiển tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi cần dùng tản nhiệt cho HSR-2A504Z?
Vì SSR tạo ra nhiệt năng trong quá trình đóng ngắt. Nếu không có tản nhiệt, thiết bị sẽ quá nhiệt và tự ngắt hoặc bị hỏng.

2. Zero-cross là gì và có lợi ích gì?
Zero-cross là tính năng chỉ cho phép đóng ngắt khi điện áp xoay chiều đi qua điểm 0V, giúp loại bỏ xung điện, tránh gây nhiễu cho các thiết bị điện tử xung quanh.

3. Sản phẩm này có thể điều khiển tải AC không?
Có, sản phẩm chuyên dụng cho tải AC từ 90V đến 480V.

4. HSR-2A504Z có thể dùng cho tải DC không?
Không, model này được thiết kế cho tải xoay chiều (VAC). Vui lòng chọn model SSR DC nếu bạn dùng tải một chiều.

5. Dòng 50A là dòng liên tục hay dòng tức thời?
50A là dòng tối đa. Để đảm bảo an toàn, bạn nên sử dụng ở mức 60-80% công suất định mức (khoảng 30-40A) hoặc lắp tản nhiệt cực tốt.

6. Tuổi thọ của SSR Hanyoung Nux so với Relay cơ như thế nào?
Cao hơn gấp nhiều lần vì không có sự ma sát vật lý giữa các tiếp điểm.

7. Tôi có thể lắp đặt Relay này theo chiều đứng không?
Có, nhưng hãy đảm bảo luồng không khí lưu thông tốt xung quanh tản nhiệt.

8. Đèn LED trên Relay có ý nghĩa gì?
Khi LED sáng, nghĩa là ngõ vào đang có tín hiệu điều khiển và Relay đang ở trạng thái ĐÓNG (ON).

9. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho khách hàng doanh nghiệp.

10. Làm sao để biết Relay bị hỏng?
Thông thường SSR hỏng theo hai dạng: Luôn đóng (Short circuit) hoặc không bao giờ đóng (Open circuit) dù có tín hiệu điều khiển.

Nguồn tham khảo: Hanyoung Nux Official Website
