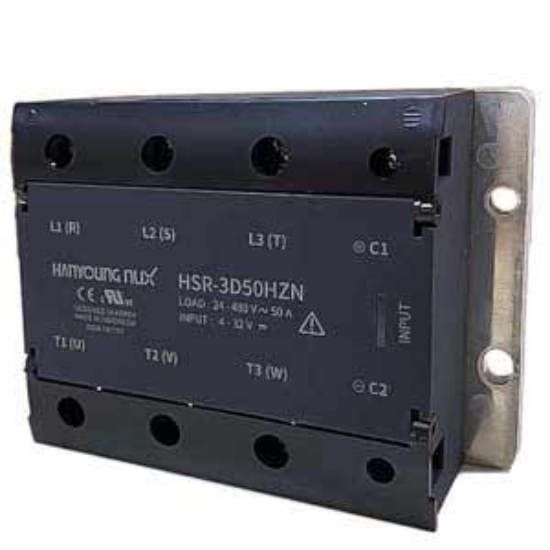

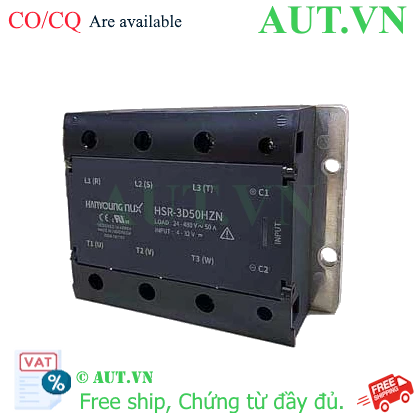

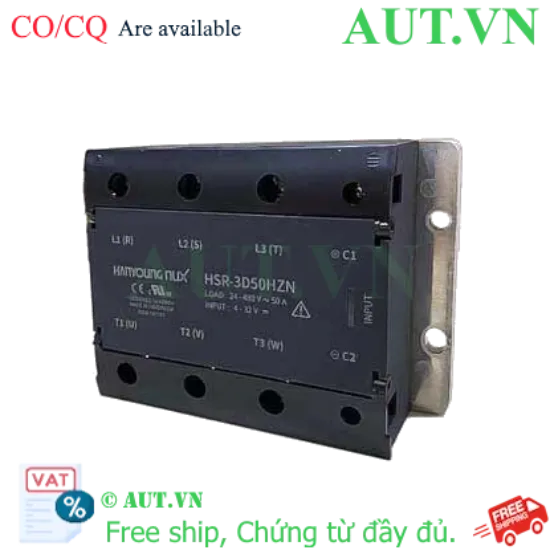

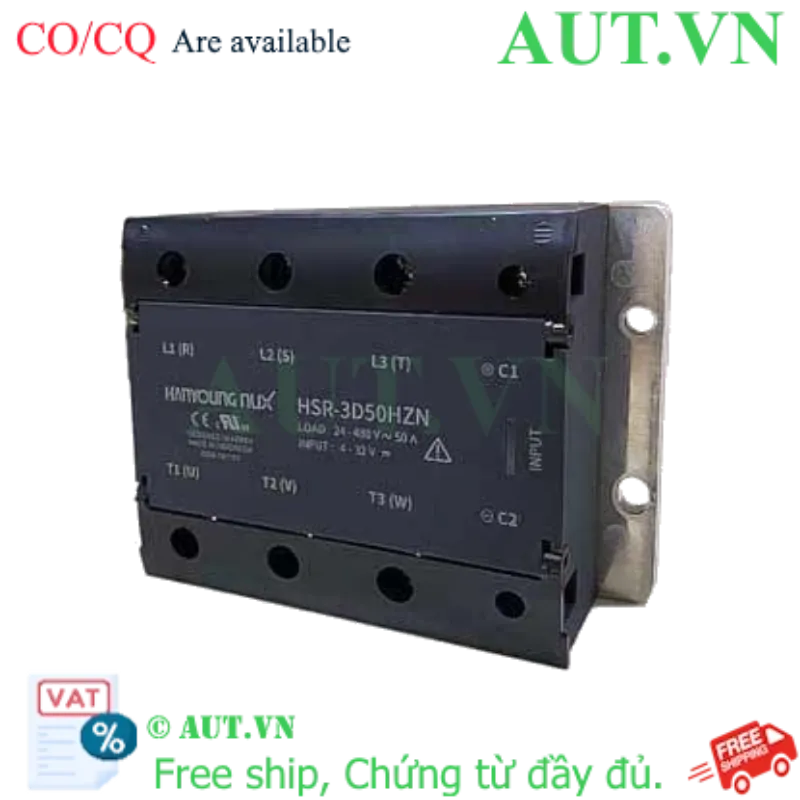

Relay bán dẫn 3 pha Hanyoung Nux HSR-3D50HZN là giải pháp đóng ngắt điện tử cao cấp, được thiết kế chuyên biệt cho các hệ thống công nghiệp hiện đại đòi hỏi độ chính xác tuyệt đối và khả năng vận hành liên tục 24/7. Khác với các dòng relay cơ truyền thống thường gặp lỗi mòn tiếp điểm hoặc phát sinh tia lửa điện, HSR-3D50HZN sử dụng công nghệ bán dẫn tiên tiến, giúp hệ thống vận hành êm ái, ổn định và kéo dài tuổi thọ thiết bị. Sản phẩm được cung cấp chính hãng bởi AUT VN, đảm bảo đầy đủ chứng chỉ CO/CQ và chất lượng chuẩn Hàn Quốc.
Điểm nổi bật của SSR Hanyoung Nux HSR-3D50HZN
- Tuổi thọ vượt trội: Do không có bộ phận chuyển động cơ học, thiết bị loại bỏ hoàn toàn rủi ro hỏng hóc do mòn tiếp điểm vật lý, giảm thiểu tối đa chi phí bảo trì hệ thống.
- Công nghệ Zero-cross tiên tiến: Tự động kích hoạt tại thời điểm điện áp xoay chiều bằng 0, giúp giảm thiểu tối đa nhiễu điện từ (EMI), bảo vệ các thiết bị điện tử nhạy cảm như PLC, cảm biến.
- Khả năng chịu tải mạnh mẽ: Với dòng điện lên đến 50A cho hệ thống 3 pha, sản phẩm đáp ứng hoàn hảo cho các thiết bị công suất lớn như lò nhiệt, máy ép công nghiệp.
- Tốc độ đóng ngắt cực nhanh: Phản ứng tức thì với tín hiệu điều khiển, cho phép duy trì nhiệt độ chính xác, giảm sai số nhiệt độ xuống mức thấp nhất.
- An toàn tuyệt đối: Sản phẩm đạt tiêu chuẩn EN và RoHS, không phát sinh tia lửa điện, đảm bảo an toàn cháy nổ trong môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-3D50HZN |
| Thương hiệu | Hanyoung Nux (Hàn Quốc) |
| Loại Relay | Relay bán dẫn 3 pha (SSR) |
| Điện áp điều khiển (Input) | 5...24VDC |
| Điện áp tải (Output) | 24...480VAC |
| Dòng điện tải định mức | 50A |
| Chế độ đóng ngắt | Zero-cross (Chuyển mạch điểm không) |
| Chỉ thị trạng thái | Đèn LED Indicator |
| Độ sụt áp tối đa (ON state) | 1.6V |
| Nhiệt độ hoạt động | -30...90°C |
| Kích thước (RxCxS) | 105.7mm x 74.8mm x 32.2mm |
| Tiêu chuẩn an toàn | EN, RoHS |
Nguồn tham khảo: Hanyoung Nux Official
Lợi ích thực tế khi đầu tư HSR-3D50HZN
- Tối ưu chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) và chi phí thay thế linh kiện định kỳ so với relay cơ.
- Kiểm soát nhiệt độ chính xác: Khả năng đóng ngắt linh hoạt và tốc độ cao giúp duy trì nhiệt độ ổn định cho các quy trình sản xuất khắt khe.
- Bảo vệ hệ thống điện toàn diện: Công nghệ Zero-cross hạn chế xung điện và nhiễu, bảo vệ tuổi thọ cho PLC và bộ điều khiển trung tâm.
- Vận hành êm ái: Hoạt động không tiếng động, không phát sinh tia lửa điện, tạo môi trường làm việc chuyên nghiệp và an toàn.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt tản nhiệt: Bắt buộc lắp đặt SSR lên tấm tản nhiệt chuyên dụng (khuyến nghị HSN80-F). Bôi một lớp keo tản nhiệt mỏng, đều lên bề mặt tiếp xúc để tối ưu hóa khả năng giải nhiệt.
- Bước 2: Kết nối tín hiệu điều khiển: Đấu nối nguồn tín hiệu điều khiển (từ 5-24VDC) vào các chân Input theo đúng sơ đồ đấu nối của nhà sản xuất.
- Bước 3: Đấu nối tải 3 pha: Kết nối nguồn điện xoay chiều 3 pha (24-480VAC) vào các chân Output. Lưu ý siết chặt đầu dây để tránh hiện tượng phóng điện do tiếp xúc kém.
- Bước 4: Kiểm tra an toàn: Sử dụng đồng hồ vạn năng để kiểm tra thông mạch và độ cách điện của hệ thống trước khi cấp nguồn thực tế.
- Bước 5: Vận hành: Cấp nguồn và quan sát đèn LED trạng thái. Đèn LED sáng tương ứng với tín hiệu điều khiển đang ở trạng thái ON.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo hiệu suất tối đa và độ bền lâu dài, HSR-3D50HZN nên được kết hợp cùng:
- Tản nhiệt Hanyoung Nux HSN80-F: Phụ kiện bắt buộc để giải nhiệt cho SSR.
- Bộ điều khiển nhiệt độ (Temperature Controller): Cung cấp tín hiệu điều khiển chính xác.
- PLC/Bộ điều khiển trung tâm: Quản lý và điều hành quy trình tự động hóa.
- Thiết bị bảo vệ điện (MCB/Aptomat): Chống quá tải và ngắn mạch cho hệ thống.
Ứng dụng thực tế (Application)
- Ngành sản xuất nhựa: Điều khiển thanh nhiệt trong máy ép nhựa, máy đùn nhựa.
- Ngành thực phẩm & đồ uống: Hệ thống lò sấy, lò nướng công nghiệp quy mô lớn.
- Ngành dệt may: Máy sấy vải, máy ép nhiệt công nghiệp.
- Hệ thống nhiệt năng: Lò hơi, hệ thống sưởi trung tâm trong các nhà máy.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi bắt buộc phải sử dụng tản nhiệt cho SSR HSR-3D50HZN?
Khi dòng điện 50A chạy qua, chip bán dẫn sinh nhiệt rất lớn. Nếu không có tản nhiệt và keo tản nhiệt, thiết bị sẽ bị quá nhiệt và hỏng ngay lập tức.
2. Công nghệ Zero-cross giúp ích gì cho hệ thống của tôi?
Nó giúp SSR chỉ đóng mạch khi điện áp xoay chiều ở điểm 0V, giảm tối đa nhiễu điện từ (EMI) cho PLC và các cảm biến.
3. Tôi có thể dùng SSR này để điều khiển động cơ không?
Không nên. Sản phẩm này được tối ưu cho tải điện trở (gia nhiệt). Tải cảm như động cơ có thể gây dòng khởi động lớn làm hỏng thiết bị.
4. Dải điện áp điều khiển 5-24VDC có dùng được với PLC 24V không?
Hoàn toàn được. Sản phẩm tương thích tốt với hầu hết các dòng PLC sử dụng ngõ ra 24VDC hiện nay.
5. Làm thế nào để nhận biết SSR đang gặp lỗi?
Nếu đèn LED vẫn sáng nhưng tải không chạy, hoặc đèn không sáng dù đã có tín hiệu điều khiển, có thể SSR đã bị hỏng chip bán dẫn.
6. AUT VN có cung cấp đầy đủ chứng từ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT, chứng chỉ CO và CQ cho khách hàng để phục vụ kiểm định.
7. Hàng tại AUT VN có phải là hàng chính hãng Hanyoung Nux không?
Chúng tôi cam kết 100% hàng chính hãng Hàn Quốc. Phát hiện hàng giả sẽ đền bù thỏa đáng cho khách hàng.
8. Tôi có thể mua sẵn tản nhiệt tại AUT VN không?
Có, chúng tôi luôn có sẵn các loại tản nhiệt chuyên dụng cho dòng SSR Hanyoung Nux tại kho.
9. Sản phẩm được bảo hành trong bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Hanyoung Nux thông qua hệ thống phân phối của AUT VN.
10. Kích thước của SSR này có lắp vừa tủ điện tiêu chuẩn không?
Có, với kích thước 105.7 x 74.8 x 32.2mm, sản phẩm rất dễ dàng lắp đặt lên tấm panel tủ điện công nghiệp.
