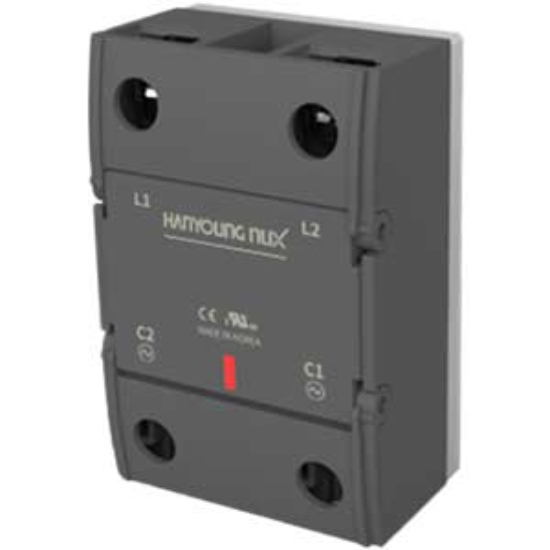

Giới thiệu Relay Bán Dẫn Hanyong Nux HSR-2A70HZN
Relay bán dẫn Hanyong Nux HSR-2A70HZN (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử cao cấp, được thiết kế để thay thế hoàn hảo cho các rơ le cơ truyền thống trong các môi trường công nghiệp đòi hỏi sự chính xác và độ bền cực cao. Với khả năng chịu tải lên đến 70A và công nghệ Zero-cross tiên tiến, sản phẩm giúp bảo vệ các thiết bị nhạy cảm khỏi nhiễu điện từ, đồng thời đảm bảo chu kỳ đóng ngắt cực nhanh và êm ái.
Tại AUT VN, chúng tôi cung cấp dòng sản phẩm Hanyong Nux chính hãng, đảm bảo hiệu suất vận hành ổn định nhất cho hệ thống tự động hóa của bạn.
Điểm nổi bật của HSR-2A70HZN
- Công nghệ Zero-cross đột phá: Chỉ cho phép dòng điện đi qua khi điện áp AC đạt điểm 0V, giúp giảm sốc điện và triệt tiêu nhiễu điện từ (EMI) lên đến mức thấp nhất, bảo vệ các thiết bị điện tử xung quanh.
- Tuổi thọ vô hạn: Do không sử dụng tiếp điểm cơ học, thiết bị không gặp tình trạng mòn tiếp điểm hay đánh tia lửa điện, giúp tiết kiệm tối đa chi phí bảo trì và thay thế.
- Phản hồi tức thì: Tốc độ đóng ngắt cực nhanh, là thành phần không thể thiếu trong các vòng lặp điều khiển PID để duy trì nhiệt độ chính xác tuyệt đối.
- Chỉ báo trạng thái LED: Tích hợp đèn LED hiển thị trạng thái ON/OFF trực quan, giúp kỹ thuật viên dễ dàng giám sát và kiểm tra lỗi nhanh chóng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HSR-2A70HZN |
| Loại sản phẩm | Relay bán dẫn (SSR) |
| Số pha của tải | 1 Pha (Single Phase) |
| Điện áp điều khiển (Input) | 100...240VAC |
| Điện áp tải (Output) | 24...480VAC |
| Dòng điện tải tối đa | 70A |
| Chế độ đóng ngắt | Zero-cross (Chuyển mạch điểm không) |
| Độ sụt áp tối đa (ON) | 1.6V |
| Dòng điện dò (Leakage Current) | ≤ 20mA |
| Nhiệt độ vận hành | -30°C đến 90°C |
| Tiêu chuẩn đạt được | CE, EN, RoHS |
Nguồn tham khảo kỹ thuật: hanyoungnux.com
Lợi ích khi đầu tư HSR-2A70HZN
- Tối ưu hóa hiệu suất hệ thống: Đảm bảo sự ổn định tuyệt đối cho các tải công suất lớn như điện trở nhiệt công nghiệp.
- Giảm thiểu nhiễu điện từ: Bảo vệ các thiết bị điều khiển nhạy cảm (PLC, bộ điều khiển nhiệt độ PID) khỏi các xung điện áp đột ngột.
- Tiết kiệm chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) và chi phí thay thế linh kiện do không còn hiện tượng mòn tiếp điểm cơ học.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị tản nhiệt: Sử dụng tản nhiệt phù hợp (như Hanyong HSN-120) và keo tản nhiệt chuyên dụng chất lượng cao.
- Bước 2: Lắp đặt linh kiện: Bôi một lớp keo tản nhiệt mỏng lên mặt sau của SSR, sau đó lắp chặt vào tản nhiệt để đảm bảo khả năng giải nhiệt tốt nhất cho dòng 70A.
- Bước 3: Đấu nối ngõ vào (Control): Kết nối nguồn điều khiển (100-240VAC) vào các chân Input theo sơ đồ mạch điện.
- Bước 4: Đấu nối ngõ ra (Load): Đấu nối thiết bị tải (ví dụ: thanh điện trở nhiệt) nối tiếp với nguồn điện tải qua các chân Output.
- Bước 5: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED chỉ thị. Nếu đèn sáng và tải hoạt động ổn định, quá trình lắp đặt đã thành công.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu suất tối ưu và đảm bảo an toàn cho thiết bị, bạn nên kết hợp với:
- Tản nhiệt Hanyong HSN-120: Phụ kiện bắt buộc để giải nhiệt khi chạy tải dòng lớn.
- Bộ điều khiển nhiệt độ PID: Giúp điều khiển đóng ngắt chính xác theo chu kỳ nhiệt yêu cầu.
- Thiết bị bảo vệ (MCCB/Aptomat): Đảm bảo an toàn cho toàn bộ hệ thống khi có sự cố ngắn mạch hoặc quá tải.
Ứng dụng thực tế (Application)
Sản phẩm HSR-2A70HZN được ứng dụng rộng rãi trong:
- Hệ thống lò sấy, lò nung công nghiệp và lò nhiệt luyện kim.
- Máy ép nhựa, máy đúc áp lực yêu cầu kiểm soát nhiệt độ chính xác cao.
- Các hệ thống gia nhiệt điện trở trong ngành sản xuất thực phẩm và hóa chất.
- Hệ thống điều hòa không khí trung tâm (HVAC) quy mô lớn.
Câu hỏi thường gặp (FAQ)
1. Relay bán dẫn HSR-2A70HZN khác gì so với rơ le cơ thông thường?
SSR sử dụng linh kiện bán dẫn để đóng ngắt, không có tiếp điểm cơ khí nên không gây tia lửa điện, không có tiếng ồn và tuổi thọ cao hơn rất nhiều so với rơ le cơ.
2. Tại sao tôi bắt buộc phải dùng tản nhiệt cho sản phẩm này?
Khi dòng điện 70A chạy qua, một phần năng lượng sẽ chuyển hóa thành nhiệt lượng rất lớn. Nếu không có tản nhiệt, SSR sẽ bị quá nhiệt và hỏng ngay lập tức.
3. Công nghệ Zero-cross có tác dụng gì thực tế?
Nó giúp thiết bị chỉ đóng mạch khi điện áp xoay chiều ở mức 0V, giúp tránh các xung điện áp cao (surge) gây nhiễu cho các thiết bị điện tử khác.
4. Tôi có thể dùng SSR này cho tải DC không?
Không, model HSR-2A70HZN được thiết kế chuyên dụng cho tải xoay chiều (AC) với điện áp tải lên đến 480VAC.
5. Điện áp điều khiển 100-240VAC có dùng được với PLC không?
Có, nếu PLC của bạn có ngõ ra relay hoặc ngõ ra AC tương ứng. Nếu PLC xuất ngõ ra 24VDC, bạn cần chọn dòng HSR-2D (ngõ vào DC).
6. Làm sao để nhận biết SSR đã hỏng?
Hai lỗi phổ biến là: SSR bị chập (tải luôn chạy dù không có lệnh) hoặc SSR bị hở (tải không chạy dù đèn LED đã sáng).
7. Sản phẩm có đi kèm chứng chỉ CO/CQ không?
Có, tại AUT VN, chúng tôi cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng cho khách hàng.
8. Độ sụt áp 1.6V có ảnh hưởng gì không?
Đây là mức sụt áp tiêu chuẩn của linh kiện bán dẫn, nó tạo ra nhiệt lượng, do đó việc dùng tản nhiệt là cực kỳ quan trọng.
9. Tôi có thể lắp SSR này cho tải cảm (motor) được không?
SSR này phù hợp nhất cho tải trở (điện trở nhiệt). Đối với tải cảm, cần tính toán dòng khởi động và có thể cần thêm mạch bảo vệ.
10. Tôi có được bảo hành khi mua hàng tại AUT VN không?
Có, sản phẩm được bảo hành chính hãng theo đúng tiêu chuẩn của Hanyong Nux.
