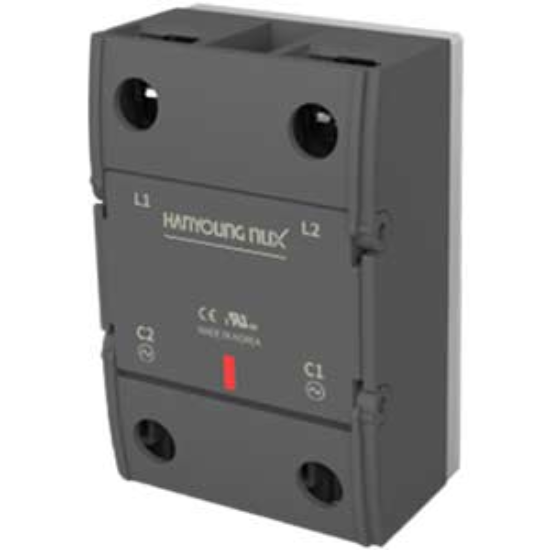

Relay Bán Dẫn Hanyoung Nux HSR-2D70HZN (70A, 480VAC, 5-24VDC) - Chuyển Mạch Zero-Cross Chính Hãng

Dòng điện tải tối đa: 70A (Công suất lớn, ổn định)
Điện áp tải: 24...480VAC (Phù hợp đa số thiết bị công nghiệp)
Điện áp điều khiển: 5...24VDC (Tương thích PLC, vi điều khiển)
Đặc điểm chuyển mạch: Zero-cross (Giảm nhiễu điện từ, bảo vệ tải)
Thương hiệu: Hanyoung Nux - Tiêu chuẩn CE, EN, RoHS

nhà chế tạo: Hanyoung Nux

khả dụng: Trong kho

SKU: HSR-2D70HZN

Tải xuống mẫu

Giá cũ: 389.100 ₫

Giá bán: 311.280 ₫

Số lượng:

Relay bán dẫn Hanyoung Nux HSR-2D70HZN là giải pháp đóng ngắt điện tử hiện đại, thay thế hoàn hảo cho các rơ le cơ truyền thống trong các hệ thống điều khiển công nghiệp. Với khả năng chịu tải lên đến 70A và công nghệ chuyển mạch Zero-cross, sản phẩm đảm bảo vận hành êm ái, không gây tia lửa điện và kéo dài tuổi thọ cho thiết bị đầu cuối.

Điểm nổi bật của HSR-2D70HZN

Độ bền vượt trội: Không có tiếp điểm cơ học nên không bị mài mòn, cho phép đóng ngắt hàng triệu lần mà không cần bảo trì.
Chuyển mạch Zero-Cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu nhiễu điện từ (EMI) và bảo vệ linh kiện nhạy cảm.
Tốc độ phản hồi cực nhanh: Thời gian đáp ứng mili giây, chính xác tuyệt đối cho các hệ thống điều khiển PID.
Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh ray hoặc bề mặt tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	HSR-2D70HZN
Số pha của tải	1 pha
Điện áp ngõ vào (Điều khiển)	5...24VDC
Điện áp tải	24...480VAC
Dòng điện tải tối đa	70A
Đặc điểm chuyển mạch	Zero-cross (Điểm không)
Tản nhiệt đề xuất	HSN-120 (Bán rời)
Chỉ thị trạng thái	LED Indicator
Dòng điện rò (Mạch chính)	20mA
Độ sụt áp khi ON	Max 1.6V
Nhiệt độ môi trường	-30...90°C
Tiêu chuẩn	CE, EN, RoHS

Lợi ích khi sử dụng Relay Hanyoung HSR-2D70HZN

Tiết kiệm chi phí vận hành: Giảm thiểu thời gian dừng máy để thay thế tiếp điểm rơ le bị cháy hỏng.
Vận hành yên tĩnh: Không tạo ra tiếng "tạch tạch" khi đóng ngắt, phù hợp cho môi trường yêu cầu yên tĩnh.
An toàn tuyệt đối: Cách ly quang học giữa mạch điều khiển và mạch tải, bảo vệ PLC và vi xử lý khỏi sự cố ngắn mạch.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Xác định nguồn điều khiển (5-24VDC) và nguồn tải (24-480VAC).
Bước 2: Kết nối cực dương (+) và âm (-) của nguồn điều khiển vào chân Input của Relay.
Bước 3: Đấu nối tải vào chân Output theo sơ đồ mạch điện.
Bước 4: QUAN TRỌNG: Lắp đặt Relay lên tấm tản nhiệt HSN-120 và sử dụng keo tản nhiệt để tránh quá nhiệt khi chạy dòng tải cao (>10A).
Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận trạng thái hoạt động.

Sản phẩm sử dụng chung

Để đạt hiệu quả tối ưu, HSR-2D70HZN nên được kết hợp cùng:

Tản nhiệt HSN-120: Bắt buộc cho tải lớn để duy trì nhiệt độ hoạt động an toàn.
Bộ điều khiển nhiệt độ PID: Để điều khiển chính xác công suất gia nhiệt.
Aptomat (MCB): Bảo vệ ngắn mạch cho hệ thống.

Ứng dụng thực tế

Điều khiển thanh gia nhiệt trong lò sấy công nghiệp, máy ép nhựa.
Hệ thống điều khiển đèn chiếu sáng công suất lớn.
Điều khiển động cơ nhỏ hoặc các tải điện trở trong tự động hóa.
Các ứng dụng yêu cầu đóng ngắt tần suất cao (PWM).

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi cần dùng tản nhiệt cho Relay HSR-2D70HZN?
Vì SSR chuyển đổi năng lượng điện thành nhiệt năng khi hoạt động. Nếu không có tản nhiệt, linh kiện bán dẫn bên trong sẽ bị quá nhiệt và cháy hỏng nhanh chóng.

2. Chuyển mạch Zero-cross là gì và có lợi ích gì?
Đây là tính năng chỉ cho phép Relay đóng khi điện áp xoay chiều đi qua điểm 0V. Điều này giúp giảm thiểu xung điện và nhiễu điện từ, bảo vệ thiết bị điện tử xung quanh.

3. Sản phẩm này có thể dùng cho tải AC 3 pha không?
Model HSR-2D70HZN là loại 1 pha. Để dùng cho 3 pha, bạn cần sử dụng 3 Relay đơn cho mỗi pha hoặc chọn dòng chuyên dụng 3 pha.

4. Điện áp điều khiển 5-24VDC có thể dùng nguồn 12V được không?
Hoàn toàn được. Sản phẩm hỗ trợ dải rộng từ 5V đến 24VDC.

5. Tuổi thọ của Relay bán dẫn so với Relay cơ như thế nào?
Cao hơn rất nhiều vì không có sự ma sát vật lý và không tạo tia lửa điện tại tiếp điểm.

6. Làm sao để biết Relay đang hoạt động?
Bạn có thể quan sát đèn LED chỉ thị trạng thái trên thân thiết bị. LED sáng nghĩa là Relay đang đóng (ON).

7. Tôi có thể dùng HSR-2D70HZN để điều khiển động cơ không?
Có, nhưng nên sử dụng thêm mạch khởi động mềm hoặc tụ bù vì động cơ có dòng khởi động lớn, dễ gây sốc cho SSR.

8. Sản phẩm này có chống nước không?
Sản phẩm thiết kế để lắp trong tủ điện. Nếu dùng môi trường ẩm ướt, bạn cần lắp trong hộp bảo vệ đạt chuẩn IP65/67.

9. HSR-2D70HZN có thể điều chỉnh độ sáng đèn hoặc nhiệt độ không?
Đây là relay đóng/ngắt (ON/OFF). Để điều chỉnh, bạn cần kết hợp với bộ điều khiển PID phát xung PWM.

10. Sự khác biệt giữa HSR-2D70HZN và các loại SSR rẻ tiền trên thị trường?
Hanyoung Nux đảm bảo đúng thông số 70A thực tế, linh kiện chất lượng cao, đạt chuẩn CE/RoHS, không bị sụt áp mạnh khi chạy tải cao.

Nguồn tham khảo: Hanyoung Nux Official
