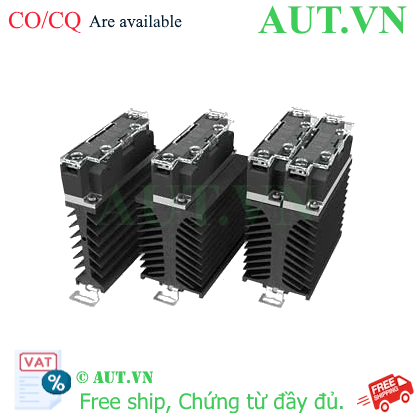

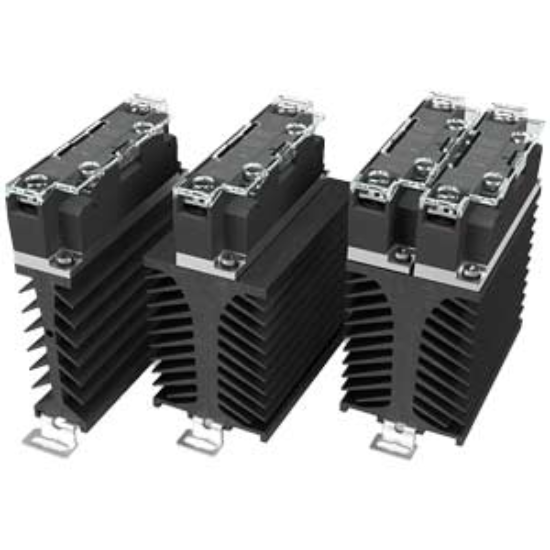

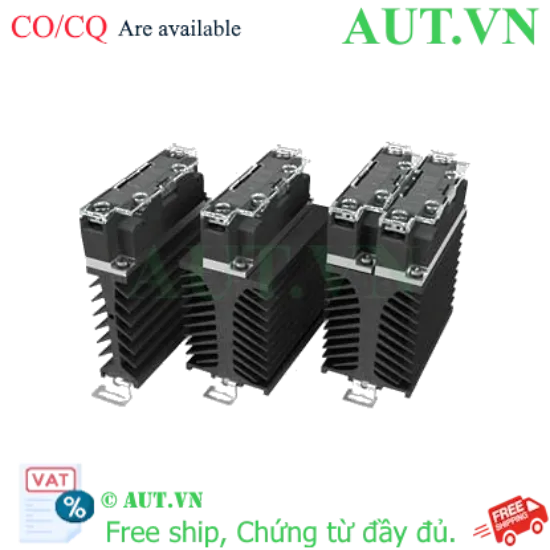

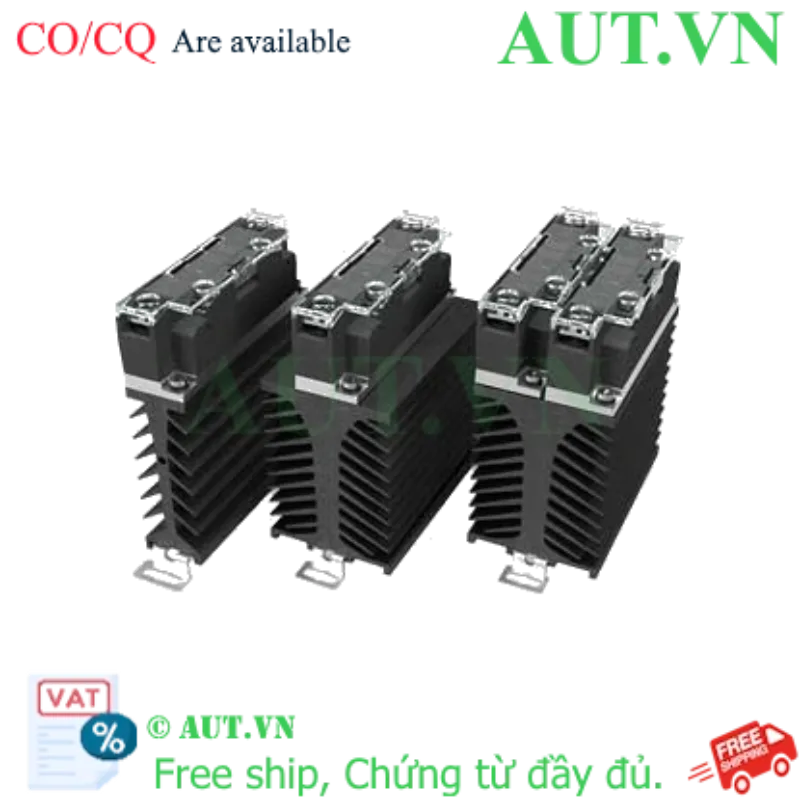

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-SLD15HZS1C
Relay bán dẫn Hanyoung Nux HSR-SLD15HZS1C là thiết bị đóng ngắt điện tử cao cấp, được thiết kế chuyên dụng cho các hệ thống điều khiển gia nhiệt và tự động hóa công nghiệp. Khác với relay cơ truyền thống, SSR Hanyoung Nux không sử dụng tiếp điểm cơ khí, giúp loại bỏ hiện tượng đánh lửa, giảm mài mòn và tăng tuổi thọ vận hành lên gấp nhiều lần. Với khả năng chịu tải 15A và dải điện áp rộng, đây là giải pháp tối ưu cho những ứng dụng yêu cầu tần suất đóng ngắt liên tục và độ chính xác cao.
Điểm nổi bật của HSR-SLD15HZS1C
- Công nghệ Zero-Cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu xung điện và nhiễu EMI, bảo vệ các thiết bị điện tử nhạy cảm trong hệ thống.
- Độ bền vượt trội: Không có bộ phận chuyển động, không gây tiếng ồn và không tạo ra tia lửa điện.
- Tích hợp tản nhiệt: Sản phẩm đi kèm tản nhiệt (Heat sink) giúp duy trì nhiệt độ ổn định, tránh hiện tượng quá nhiệt khi hoạt động ở cường độ cao.
- Lắp đặt dễ dàng: Thiết kế chuẩn DIN rail giúp việc bố trí trong tủ điện trở nên gọn gàng và chuyên nghiệp hơn.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | HSR-SLD15HZS1C |
| Số pha của tải | 1 pha |
| Điện áp ngõ vào (Control Voltage) | 5...24VDC |
| Điện áp tải (Load Voltage) | 24...480VAC |
| Dòng điện tải định mức | 15A |
| Đặc điểm chuyển mạch | Zero-cross (Điểm không) |
| Phụ kiện đi kèm | Tản nhiệt (Heat sink) |
| Thanh ray tương thích | PFP-100N, PFP-100N2, PFP-50N, R99-12 |
| Loại ứng dụng | Điều khiển thiết bị gia nhiệt |
| Chỉ thị trạng thái | LED indicator |
| Dòng rò mạch chính | 20mA |
| Độ sụt áp khi ON (Max) | 1.6V |
| Số điểm tiếp điểm | 1 điểm (1 point of contact) |
| Phương pháp lắp đặt | Lắp thanh ray DIN (DIN Rail Mounting) |
| Phương pháp đấu nối | Bắt vít (Screw Terminal) |
| Nhiệt độ môi trường | -30...80°C |
| Độ ẩm môi trường | 45...85% |
| Kích thước (WxHxD) | 22.4mm x 99mm x 98.5mm |
| Tiêu chuẩn chứng nhận | CE, UL |
Lợi ích khi sử dụng Relay bán dẫn Hanyoung Nux
- Tiết kiệm chi phí bảo trì: Do không có tiếp điểm cơ học, bạn không cần thay thế relay thường xuyên do mòn tiếp điểm.
- Tốc độ đáp ứng nhanh: Thời gian đóng ngắt cực nhanh, lý tưởng cho các bộ điều khiển PID cần độ chính xác nhiệt độ cao.
- An toàn tuyệt đối: Không gây tia lửa điện, an toàn khi sử dụng trong môi trường công nghiệp nhạy cảm.
- Ổn định hệ thống: Giảm nhiễu cho các thiết bị đo lường và điều khiển xung quanh.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Lắp đặt Relay lên thanh ray DIN chuẩn trong tủ điện.
- Bước 2: Đấu nối ngõ vào (Input): Kết nối cực dương (+) và cực âm (-) từ bộ điều khiển (PLC, PID Controller) vào chân điều khiển của Relay (5-24VDC).
- Bước 3: Đấu nối ngõ ra (Output): Đấu nối tiếp Relay vào mạch tải (Thiết bị gia nhiệt, điện trở nhiệt) với nguồn cấp từ 24-480VAC.
- Bước 4: Lắp tản nhiệt đi kèm chắc chắn vào mặt sau của Relay để đảm bảo thoát nhiệt hiệu quả.
- Bước 5: Kiểm tra lại các điểm bắt vít và cấp nguồn vận hành.
Sản phẩm sử dụng chung
Để hệ thống vận hành tối ưu, HSR-SLD15HZS1C thường được kết hợp cùng:
- Bộ điều khiển nhiệt độ PID (Temperature Controller) của Hanyoung Nux.
- Cảm biến nhiệt độ (Thermocouple hoặc PT100).
- Thanh ray DIN (PFP-100N, PFP-50N) để cố định thiết bị.
- Aptomat (MCB) để bảo vệ quá tải cho mạch lực.
Ứng dụng thực tế của sản phẩm
Relay bán dẫn Hanyoung Nux HSR-SLD15HZS1C được ứng dụng rộng rãi trong:
- Máy gia nhiệt công nghiệp: Lò sấy, máy ép nhựa, máy đóng gói thực phẩm.
- Hệ thống HVAC: Điều khiển sưởi ấm, điều hòa không khí công nghiệp.
- Thiết bị phòng thí nghiệm: Tủ sấy, nồi hấp tiệt trùng yêu cầu kiểm soát nhiệt nghiêm ngặt.
- Tự động hóa: Các bảng điều khiển điện dùng PLC để điều khiển tải AC.
FAQ - Câu hỏi thường gặp
1. Relay bán dẫn SSR khác gì với Relay cơ truyền thống?
SSR không có tiếp điểm cơ khí, đóng ngắt bằng linh kiện bán dẫn nên không gây tiếng ồn, không đánh lửa và tuổi thọ cao hơn rất nhiều.
2. Tại sao tôi cần tản nhiệt khi dùng HSR-SLD15HZS1C?
Khi dòng điện chạy qua SSR, một lượng nhiệt sẽ sinh ra. Tản nhiệt giúp hạ nhiệt độ linh kiện, ngăn chặn việc Relay bị ngắt do quá nhiệt hoặc bị hỏng.
3. Chức năng Zero-cross là gì và có tác dụng gì?
Zero-cross giúp Relay chỉ đóng mạch khi điện áp xoay chiều ở mức 0V, từ đó giảm thiểu sốc điện và nhiễu điện từ cho hệ thống.
4. Tôi có thể dùng Relay này cho tải DC không?
Không, model HSR-SLD15HZS1C được thiết kế cho tải AC (24-480VAC). Vui lòng chọn đúng dòng SSR DC nếu bạn dùng cho tải một chiều.
5. Điện áp điều khiển 5-24VDC nghĩa là sao?
Nghĩa là bạn có thể dùng nguồn 5V, 12V hoặc 24V từ PLC/Controller để kích hoạt Relay hoạt động.
6. Sản phẩm này có dễ lắp đặt không?
Rất dễ, sản phẩm hỗ trợ lắp thanh ray DIN phổ biến, chỉ cần kẹp vào ray và bắt vít đấu nối.
7. Làm sao để biết Relay đang hoạt động?
Trên thiết bị có tích hợp đèn LED indicator sẽ sáng lên khi Relay ở trạng thái ON.
8. HSR-SLD15HZS1C có chịu được môi trường nóng không?
Có, dải nhiệt độ vận hành từ -30 đến 80°C, tuy nhiên cần lắp tản nhiệt và đảm bảo thông gió cho tủ điện.
9. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ chính hãng cho mọi sản phẩm Hanyoung Nux.
10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux.
Nguồn tham khảo: Hanyoung Nux Official Website
