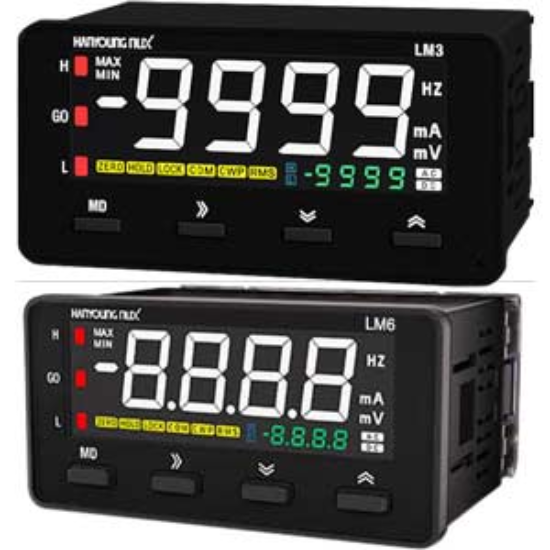

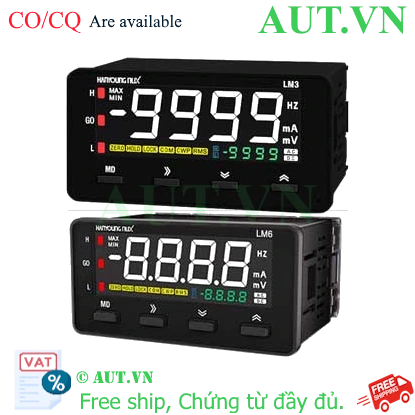

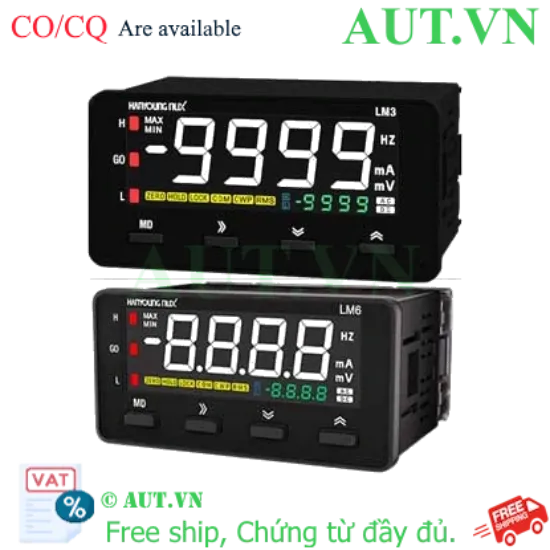

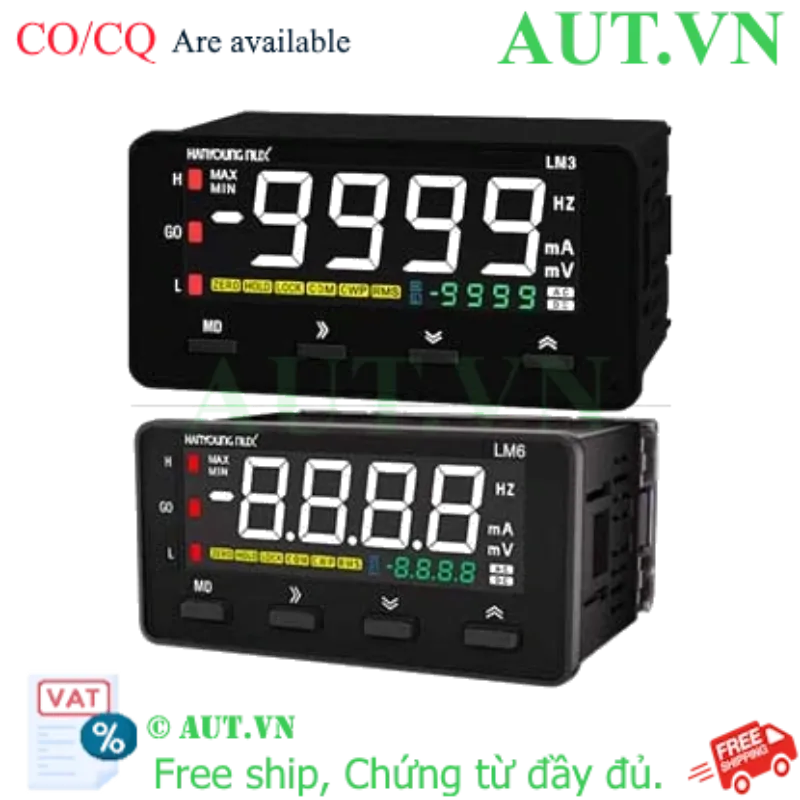

Giới thiệu về Đồng hồ đo dòng AC Hanyong Nux LM3-4AA-3R-A
Trong môi trường sản xuất công nghiệp hiện đại, việc giám sát dòng điện không chỉ đơn thuần là quan sát con số, mà là bài toán về an toàn hệ thống và tối ưu chi phí vận hành. Đồng hồ đo dòng AC Hanyong Nux LM3-4AA-3R-A chính là giải pháp chuyên dụng giúp các kỹ sư kiểm soát cường độ dòng điện một cách chính xác nhất. Khác với các loại đồng hồ thông thường, thiết bị này được thiết kế để xử lý các dạng sóng không chuẩn, giúp ngăn ngừa tình trạng quá tải gây cháy nổ động cơ hoặc hư hỏng thiết bị điện. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hỗ trợ kỹ thuật tốt nhất cho khách hàng.
Điểm nổi bật của Hanyong Nux LM3-4AA-3R-A
- Công nghệ đo RMS tiên tiến: Khả năng đo RMS (Root Mean Square) giúp xác định giá trị hiệu dụng thực tế, đảm bảo độ chính xác cực cao khi làm việc với các tải có sóng biến dạng như biến tần (VFD) hoặc nguồn UPS.
- Độ bền chuẩn công nghiệp IP66: Mặt trước thiết bị được bảo vệ nghiêm ngặt bởi tiêu chuẩn IP66, giúp chống bụi hoàn toàn và chịu được tia nước mạnh, cực kỳ phù hợp cho các nhà máy thực phẩm, dệt may hoặc môi trường có độ ẩm cao.
- Cảnh báo thông minh qua 3 Relay: Với 3 tiếp điểm ngõ ra SPST-NO, bạn có thể thiết lập các kịch bản an toàn: cảnh báo mức nhẹ (đèn báo), mức trung bình (còi hú) và mức nguy hiểm (ngắt mạch khẩn cấp).
- Thiết kế tối ưu cho người dùng: Màn hình LCD độ phân giải cao kết hợp đèn nền trắng giúp việc đọc thông số trở nên dễ dàng, ngay cả trong các tủ điện thiếu sáng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | LM3-4AA-3R-A |
| Loại hiển thị | LCD (4 chữ số), Đèn nền trắng (White Backlight) |
| Điện áp nguồn cấp | 100...240VDC |
| Thông số đo lường | Dòng điện xoay chiều (AC Current) |
| Dải đo hỗ trợ | 0...20mAAC, 0...50mAAC, 0...200mAAC, 0...500mAAC, 0...2AAC, 0...5AAC |
| Đơn vị hiển thị | mAAC, AAC, Hz |
| Kích thước khoét lỗ | W91.5 x H45.5mm |
| Cấp bảo vệ | IP66 (Mặt trước) |
| Tiếp điểm ngõ ra | 3 x SPST-NO (Thường mở) |
| Nhiệt độ vận hành | -10...50°C |
| Tiêu chuẩn chứng nhận | CE, ICE, US |
Nguồn tham khảo: Hanyong Nux Official Website
Lợi ích khi sử dụng Hanyong Nux LM3-4AA-3R-A
- Bảo vệ tài sản doanh nghiệp: Hệ thống cảnh báo tức thời giúp ngăn ngừa cháy động cơ, tránh thiệt hại hàng trăm triệu đồng do dừng máy đột ngột.
- Giảm chi phí bảo trì: Thiết kế bền bỉ chuẩn IP66 giúp thiết bị hoạt động ổn định lâu dài, giảm tần suất thay thế linh kiện trong môi trường khắc nghiệt.
- Ra quyết định chính xác: Số liệu đo RMS chuẩn xác giúp bộ phận kỹ thuật đánh giá đúng tải thực tế, tối ưu hóa việc phân bổ điện năng.
- Vận hành dễ dàng: Các chức năng HOLD và ZERO giúp việc hiệu chuẩn và ghi chép số liệu trở nên cực kỳ nhanh chóng.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Chuẩn bị lắp đặt. Sử dụng máy cắt hoặc dụng cụ chuyên dụng để khoét lỗ trên mặt tủ điện theo kích thước 91.5x45.5mm. Đảm bảo mặt tủ phẳng để gioăng cao su đạt độ kín chuẩn IP66.
- Bước 2: Đấu nối điện. Kết nối nguồn cấp 100-240VDC vào các chân nguồn theo sơ đồ. Kết nối dây tín hiệu đầu ra từ Biến dòng (CT) vào các chân đo lường của thiết bị.
- Bước 3: Cấu hình dải đo (Range). Sử dụng phím bấm để chọn dải đo phù hợp với tỷ số của CT. Chọn chế độ RMS nếu hệ thống sử dụng biến tần hoặc tải không thuần sin.
- Bước 4: Hiệu chuẩn (Calibration). Khi hệ thống không có tải, nhấn phím ZERO để thiết bị đưa giá trị hiển thị về 0, loại bỏ sai số do nhiễu nền.
- Bước 5: Thiết lập cảnh báo. Cài đặt các ngưỡng dòng điện cho 3 tiếp điểm SPST-NO để điều khiển đèn báo hoặc rơ-le ngắt mạch.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống giám sát dòng điện hoạt động hoàn chỉnh và an toàn, quý khách nên kết hợp với:
- Biến dòng (Current Transformer - CT): Thiết bị bắt buộc để chuyển đổi dòng điện lớn về dải đo an toàn (0-5A) cho đồng hồ.
- Bộ nguồn DC ổn áp: Đảm bảo nguồn cấp 100-240VDC luôn ổn định, tránh nhiễu gây sai số hiển thị.
- Rơ-le trung gian: Dùng để khuếch đại tín hiệu từ ngõ ra SPST-NO nhằm điều khiển các thiết bị công suất lớn hơn.
Ứng dụng thực tế (Application)
- Giám sát Motor công nghiệp: Theo dõi dòng điện máy bơm, máy nén khí, quạt gió để phát hiện sớm hiện tượng kẹt trục hoặc quá tải.
- Tủ phân phối điện (DB): Kiểm soát tải tiêu thụ tại các nhánh chính, giúp quản lý năng lượng hiệu quả.
- Hệ thống HVAC: Giám sát cường độ dòng điện các cụm máy nén trong hệ thống điều hòa trung tâm.
- Dây chuyền sản xuất tự động: Tích hợp vào hệ thống điều khiển PLC để tự động hóa quy trình bảo vệ máy móc.
Câu hỏi thường gặp (FAQ)
1. Đồng hồ LM3-4AA-3R-A có đo được dòng điện DC không?
Không, đây là model chuyên dụng cho dòng điện xoay chiều (AC). Nếu cần đo DC, quý khách vui lòng liên hệ AUT VN để được tư vấn model LM3-4DA.
2. Tại sao tôi cần dùng chế độ đo RMS thay vì AVG?
Chế độ RMS đo giá trị hiệu dụng thực tế, cho kết quả chính xác ngay cả khi dạng sóng bị méo (do biến tần, UPS). Chế độ AVG chỉ chính xác với sóng sin chuẩn.
3. Chuẩn IP66 có ý nghĩa gì trong thực tế?
Nó đảm bảo mặt trước thiết bị chống bụi hoàn toàn và có thể chịu được các tia nước mạnh bắn trực tiếp, rất an toàn khi lắp trong môi trường xưởng ẩm ướt.
4. Tôi có thể đấu trực tiếp dây điện tải vào đồng hồ không?
Tuyệt đối không. Bạn phải sử dụng Biến dòng (CT) để hạ dòng điện xuống dải đo mà đồng hồ hỗ trợ (ví dụ 0-5A).
5. 3 tiếp điểm ngõ ra dùng để làm gì?
Dùng để cài đặt 3 ngưỡng cảnh báo khác nhau, giúp bạn kích hoạt đèn báo, còi hú hoặc ngắt điện khi dòng điện vượt mức an toàn.
6. Kích thước 91.5x45.5mm có phổ biến không?
Có, đây là kích thước tiêu chuẩn của dòng Hanyong Nux, rất dễ dàng lắp đặt và thay thế các thiết bị cũ.
7. Nguồn cấp 100...240VDC có ưu điểm gì?
Dải điện áp rộng giúp thiết bị hoạt động cực kỳ ổn định ngay cả khi nguồn điện trong nhà máy có sự sụt áp nhẹ.
8. Phím HOLD có tác dụng gì?
Phím HOLD giúp giữ nguyên giá trị đang hiển thị trên màn hình, giúp kỹ thuật viên dễ dàng đọc và ghi chép số liệu khi dòng điện biến thiên nhanh.
9. Sản phẩm có sẵn hàng tại AUT VN không?
Sản phẩm luôn sẵn hàng tại kho của AUT VN. Quý khách vui lòng gọi Hotline 0968.053.025 để check tồn kho nhanh nhất.
10. Tôi có cần cài đặt phần mềm để dùng thiết bị không?
Không, mọi cài đặt ngưỡng và dải đo đều thực hiện trực tiếp qua các phím bấm vật lý trên mặt thiết bị.
11. Thiết bị này có chứng chỉ chất lượng không?
Sản phẩm đạt các tiêu chuẩn quốc tế như CE, ICE, US, đảm bảo an toàn cao nhất cho hệ thống điện.
12. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng. AUT VN cam kết hỗ trợ kỹ thuật trọn đời cho khách hàng đã mua sản phẩm.
