Model LM3-4DA-N-A có đo được dòng điện AC không?

Không, đây là sản phẩm chuyên dụng chỉ dành cho đo dòng điện một chiều (DC). Nếu bạn cần đo AC, hãy tham khảo dòng LM3-4AA.

Tôi có thể thay đổi dải đo của đồng hồ trong quá trình sử dụng không?

Có, bạn hoàn toàn có thể thay đổi dải đo từ mADC đến ADC thông qua menu cấu hình cài đặt của thiết bị.

Khi nào nên chọn chế độ RMS và khi nào chọn AVG?

Chọn RMS khi dòng điện có sự biến thiên (giá trị hiệu dụng) và chọn AVG khi muốn biết giá trị trung bình của dòng điện.

Kích thước lỗ cắt 91.5x45.5mm có phổ biến không?

Đây là kích thước tiêu chuẩn cho các dòng đồng hồ đo công nghiệp dạng chữ nhật, rất dễ dàng gia công trên hầu hết các loại tủ điện.

Thiết bị có hỗ trợ truyền thông Modbus hay RS485 không?

Model LM3-4DA-N-A là dòng hiển thị tại chỗ, không tích hợp ngõ ra truyền thông.

Tôi phải làm gì nếu dòng điện cần đo vượt quá dải đo của đồng hồ?

Bạn cần lắp thêm một điện trở Shunt nối tiếp với tải để chuyển dòng điện lớn thành điện áp nhỏ cho đồng hồ đo an toàn.

Sản phẩm mua tại AUT VN có được bảo hành không?

Có, tất cả sản phẩm Hanyong Nux tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.

Chức năng ZERO trên đồng hồ dùng để làm gì?

Chức năng ZERO giúp đưa giá trị hiển thị về 0 khi không có dòng điện, đảm bảo độ chính xác tuyệt đối.

Nguồn cấp 100-240VDC là bắt buộc hay có thể dùng 24VDC?

Model này yêu cầu nguồn cấp 100-240VDC. Nếu dùng 24VDC, vui lòng liên hệ AUT VN để tư vấn model phù hợp.

Làm sao để giữ giá trị đo khi dòng điện thay đổi liên tục?

Hãy sử dụng nút chức năng HOLD để cố định giá trị hiện tại trên màn hình.

Tôi có thể lắp thiết bị này ngoài trời không?

Có thể nhờ chuẩn IP66, nhưng khuyến khích đặt trong hộp bảo vệ để tránh nắng gắt gây ảnh hưởng tuổi thọ LCD.

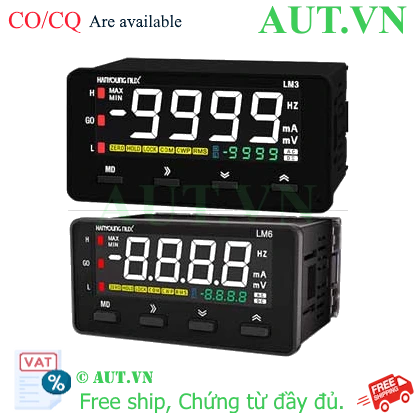

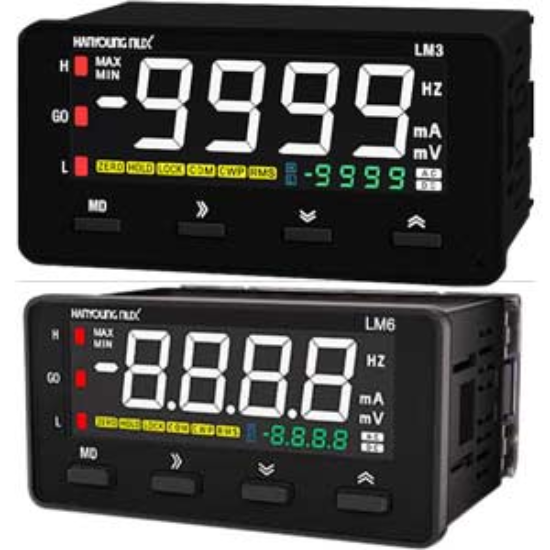

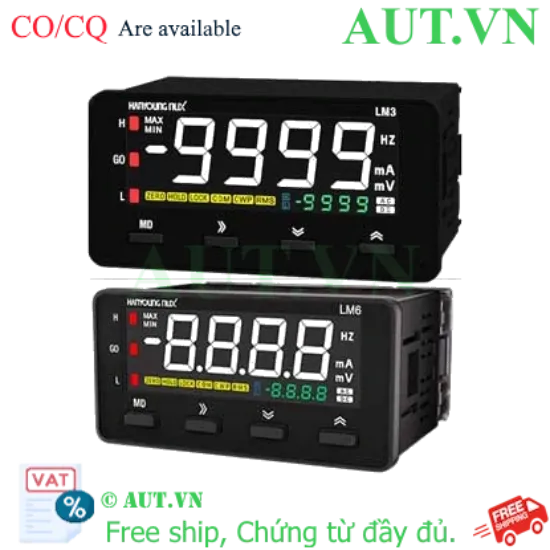

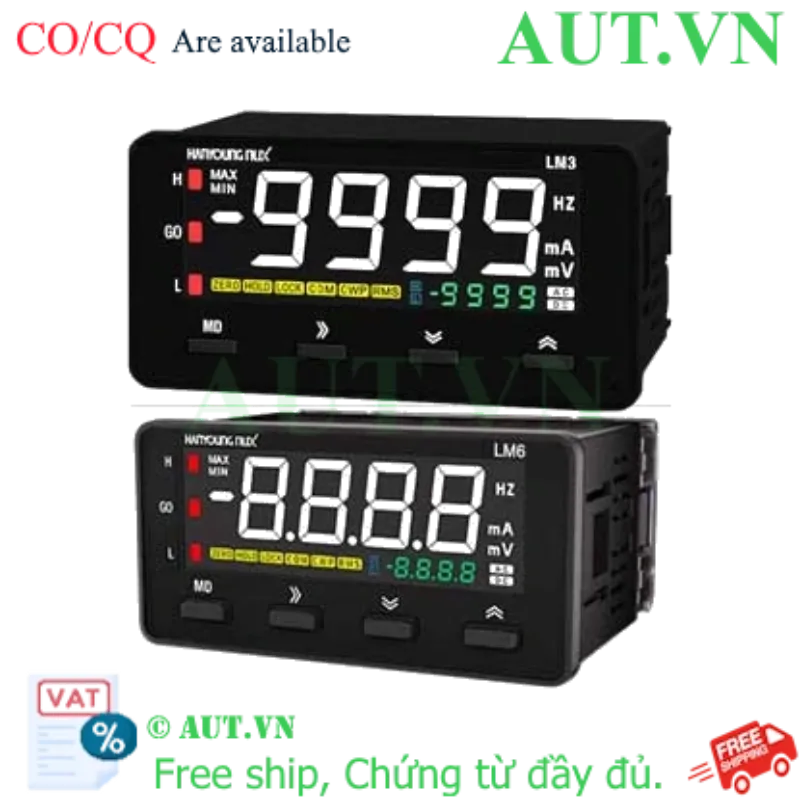

Đồng hồ đo dòng DC Hanyong Nux LM3-4DA-N-A | LCD, IP66, Đo RMS/AVG

Độ chính xác cao: Tích hợp chế độ đo RMS (giá trị hiệu dụng) và AVG (giá trị trung bình) chuyên dụng cho dòng DC.
Hiển thị sắc nét: Màn hình LCD đèn nền trắng cao cấp, chống lóa, dễ quan sát trong mọi điều kiện ánh sáng.
Độ bền công nghiệp: Đạt chuẩn IP66 mặt trước, chống bụi và tia nước mạnh, hoạt động tốt trong môi trường khắc nghiệt.
Thiết kế tối ưu: Kích thước nhỏ gọn, lỗ cắt chuẩn W91.5 x H45.5mm, tiết kiệm không gian tủ điện.
Dải đo linh hoạt: Hỗ trợ nhiều dải đo từ mADC đến ADC, đáp ứng đa dạng nhu cầu giám sát.

nhà chế tạo: Hanyoung Nux

khả dụng: Trong kho

SKU: LM3-4DA-N-A

Tải xuống mẫu

Giá cũ: 979.800 ₫

Giá bán: 783.840 ₫

Số lượng:

Giới thiệu về Đồng hồ đo dòng điện DC Hanyong Nux LM3-4DA-N-A

Trong các hệ thống điều khiển công nghiệp, việc giám sát chính xác cường độ dòng điện một chiều (DC) là yếu tố then chốt để đảm bảo an toàn thiết bị và hiệu suất vận hành. Đồng hồ đo dòng điện DC Hanyong Nux LM3-4DA-N-A là giải pháp đo lường cao cấp, được thiết kế để cung cấp các thông số chính xác tuyệt đối. Với sự kết hợp giữa công nghệ hiển thị LCD hiện đại và tiêu chuẩn bảo vệ IP66, thiết bị này giúp các kỹ sư dễ dàng kiểm soát, phân tích và ngăn ngừa các rủi ro quá tải trong hệ thống điện DC tại nhà máy.

Điểm nổi bật vượt trội của LM3-4DA-N-A

Hiển thị trực quan, chống lóa: Màn hình LCD với đèn nền trắng giúp hiển thị thông số sắc nét, loại bỏ hiện tượng lóa mắt, đảm bảo đọc chỉ số chính xác ngay cả trong môi trường ánh sáng mạnh hoặc thiếu sáng.
Đo lường đa chế độ (RMS & AVG): Khả năng tích hợp hai chế độ đo RMS (Root Mean Square) để tính giá trị hiệu dụng và AVG (Average) để tính giá trị trung bình, giúp đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất.
Khả năng bảo vệ IP66 tuyệt đối: Thiết kế mặt trước đạt chuẩn IP66, giúp thiết bị chống bụi hoàn toàn và chịu được các tia nước mạnh, cực kỳ lý tưởng cho các khu vực sản xuất ẩm ướt hoặc lắp đặt ngoài trời.
Thiết kế Compact tối ưu: Thân máy được thiết kế tinh giản về chiều sâu, giúp giải quyết bài toán không gian chật hẹp trong các tủ điện điều khiển hiện đại.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	LM3-4DA-N-A
Loại hiển thị	LCD (4 chữ số)
Nguồn cấp	100...240VDC
Thông số đo	Dòng điện một chiều (DC)
Dải hiển thị	-9999...9999
Đơn vị đo	mADC, ADC
Dải đo hỗ trợ	0...2mADC, 0...5mADC, 4...20mADC, 0...50mADC, 0...200mADC, 0...500mADC, 0...2ADC, 0...5ADC...
Kích thước lỗ cắt	W91.5 x H45.5mm
Cấp bảo vệ	IP66 (Mặt trước)
Nhiệt độ vận hành	-10...50°C
Chứng chỉ	CE, ICE, US

Nguồn tham khảo: Hanyong Nux Official Website

Lợi ích khi trang bị LM3-4DA-N-A cho hệ thống điện

Đảm bảo an toàn tuyệt đối: Giám sát dòng điện thời gian thực giúp phát hiện sớm các hiện tượng quá tải hoặc ngắn mạch, bảo vệ linh kiện điện tử đắt tiền.
Tiết kiệm chi phí bảo trì: Với tiêu chuẩn IP66, thiết bị hoạt động bền bỉ, giảm thiểu tần suất thay thế và chi phí sửa chữa trong môi trường khắc nghiệt.
Lắp đặt linh hoạt: Kích thước chuẩn giúp nâng cấp hoặc thay thế dễ dàng mà không cần gia công lại mặt tủ điện.

Hướng dẫn lắp đặt và vận hành (How to)

Bước 1: Lắp đặt vật lý - Cắt lỗ mặt tủ điện theo kích thước chuẩn W91.5 x H45.5mm. Đặt đồng hồ vào và cố định bằng kẹp chuyên dụng.
Bước 2: Đấu nối nguồn - Kết nối nguồn cấp (100-240VDC) vào các chân nguồn theo sơ đồ kỹ thuật của hãng.
Bước 3: Kết nối đo lường - Đấu nối ngõ vào dòng DC. Lưu ý: Phải đấu đúng cực tính (+ và -) để tránh sai số hoặc hỏng thiết bị.
Bước 4: Cấu hình thông số - Sử dụng các nút chức năng để chọn Dải đo (Range) và chế độ hiển thị (RMS hoặc AVG) phù hợp với tải.
Bước 5: Hiệu chỉnh & Vận hành - Bật nguồn, kiểm tra giá trị. Sử dụng chức năng ZERO để đưa giá trị về 0 khi không có tải, đảm bảo độ chính xác cao nhất.

Sản phẩm sử dụng chung trong hệ thống đo lường

Để tối ưu hóa khả năng giám sát, Hanyong Nux LM3-4DA-N-A thường được lắp đặt cùng:

Điện trở Shunt: Cần thiết khi đo các dòng điện lớn vượt quá dải đo trực tiếp của thiết bị.
Bộ nguồn DC ổn áp: Đảm bảo nguồn nuôi thiết bị luôn ổn định.
Đồng hồ đo điện áp DC (Volt meter): Kết hợp tạo thành bộ đo đa năng chuyên nghiệp cho tủ điện.

Ứng dụng thực tế của sản phẩm

Năng lượng tái tạo: Giám sát dòng sạc/xả trong hệ thống điện mặt trời, điện gió.
Công nghiệp tự động hóa: Lắp đặt trong tủ điều khiển động cơ DC, hệ thống truyền động điện.
Hệ thống điện dự phòng: Theo dõi dòng điện trong hệ thống UPS và dãy pin lưu trữ (Battery Bank).
Phòng thí nghiệm: Sử dụng trong các bộ nguồn DC chính xác cao phục vụ nghiên cứu.

Câu hỏi thường gặp (FAQ)

1. Model LM3-4DA-N-A có đo được dòng AC không?
Không, đây là ampe kế chuyên dụng cho dòng một chiều (DC). Để đo AC, quý khách vui lòng chọn dòng LM3-4AA.

2. Tiêu chuẩn IP66 bảo vệ thiết bị như thế nào?
IP66 giúp mặt trước thiết bị chống bụi hoàn toàn và chống lại các tia nước mạnh, phù hợp môi trường công nghiệp.

3. Có thể thay đổi dải đo khi đang vận hành không?
Có, bạn có thể dễ dàng điều chỉnh dải đo thông qua menu cài đặt của thiết bị.

4. Khi nào nên dùng chế độ RMS và khi nào dùng AVG?
Dùng RMS khi dòng điện có độ nhấp nhô (tính giá trị hiệu dụng), dùng AVG khi cần biết giá trị trung bình ổn định.

5. Kích thước lỗ cắt 91.5x45.5mm có dễ lắp đặt không?
Đây là kích thước tiêu chuẩn công nghiệp, rất phổ biến và dễ dàng gia công trên mọi loại tủ điện.

6. Thiết bị có hỗ trợ Modbus hay RS485 không?
Model LM3-4DA-N-A là dòng hiển thị tại chỗ, không tích hợp truyền thông. Nếu cần RS485, hãy liên hệ AUT VN để được tư vấn.

7. Phải làm gì khi dòng điện cần đo lớn hơn dải đo?
Bạn cần lắp thêm một điện trở Shunt nối tiếp với tải để chuyển dòng lớn thành tín hiệu điện áp nhỏ.

8. Sản phẩm mua tại AUT VN có được bảo hành chính hãng?
Có, tất cả sản phẩm Hanyong Nux tại AUT VN đều được bảo hành chính hãng với đầy đủ CO/CQ.

9. Chức năng ZERO có tác dụng gì?
ZERO giúp xóa sai số dư, đưa giá trị về đúng 0 khi không có dòng điện.

10. Có thể cấp nguồn 24VDC cho model này không?
Không, model này yêu cầu nguồn 100-240VDC. Vui lòng liên hệ AUT VN để chọn model 24VDC.

11. Làm sao để cố định giá trị đo?
Sử dụng nút HOLD để giữ giá trị hiện tại trên màn hình, thuận tiện cho việc ghi chép.

12. Lắp đặt ngoài trời có an toàn không?
Nhờ IP66, thiết bị rất bền bỉ, nhưng nên lắp trong hộp bảo vệ để tránh ánh nắng trực tiếp làm giảm tuổi thọ LCD.
