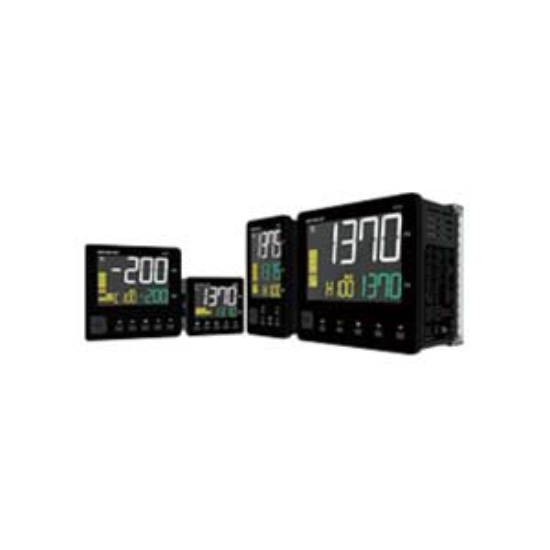

Giới thiệu về Đồng hồ nhiệt Hanyong Nux VX4-UCNA-A1CD2
Trong các quy trình sản xuất công nghiệp hiện đại, việc kiểm soát nhiệt độ ổn định là yếu tố sống còn để đảm bảo chất lượng thành phẩm. Đồng hồ nhiệt Hanyong Nux VX4-UCNA-A1CD2 là dòng bộ điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế để giải quyết bài toán khó nhất: kiểm soát nhiệt độ chính xác tuyệt đối mà không xảy ra hiện tượng vọt lố (overshoot). Với sự kết hợp giữa thuật toán 2-DOF PID tiên tiến và chuẩn kết nối RS-485, thiết bị này là lựa chọn hàng đầu cho các hệ thống tự động hóa đòi hỏi sự khắt khe về độ ổn định và tính bền bỉ.
Điểm nổi bật vượt trội của VX4-UCNA-A1CD2
- Công nghệ 2-DOF PID thông minh: Khác với PID truyền thống, thuật toán 2-DOF giúp hệ thống đạt nhiệt độ cài đặt nhanh chóng nhưng cực kỳ êm ái, loại bỏ hoàn toàn sự dao động nhiệt quá mức, giúp bảo vệ thiết bị chấp hành và nâng cao chất lượng sản phẩm.
- Khả năng tương thích cực cao: Thiết bị hỗ trợ đa dạng các loại cảm biến nhiệt độ phổ biến nhất hiện nay như Thermocouple (K, J, T...), Pt100, Pt1000 và các tín hiệu analog (4-20mA, 0-10V).
- Kết nối công nghiệp hiện đại: Cổng truyền thông RS-485 (giao thức Modbus RTU) cho phép tích hợp dễ dàng vào mạng lưới điều khiển trung tâm như PLC, HMI hoặc hệ thống SCADA để giám sát từ xa.
- Độ bền chuẩn IP66: Thiết kế vỏ bảo vệ đạt chuẩn IP66, cho phép thiết bị hoạt động bền bỉ ngay cả trong môi trường khắc nghiệt, nhiều bụi bẩn hoặc có tia nước bắn trực tiếp.
- Ngõ ra linh hoạt: Trang bị 2 ngõ ra dòng điện tuyến tính giúp điều khiển công suất mượt mà và thêm ngõ ra Relay để cảnh báo hoặc đóng ngắt phụ trợ.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | VX4-UCNA-A1CD2 |
| Thương hiệu | Hanyong Nux |
| Nguồn cấp | 100...240VAC |
| Phương pháp điều khiển | ON-OFF, PID, 2-DOF PID (Chống vọt lố) |
| Đầu vào (Input) | Thermocouple (E, J, K, L, N, R, S, T, U, W), JPt100, Pt100, 0...20mADC, B, PL2, 0...50mVDC, 0...100mV, 1...5VDC, 0...5VDC, 0...10VDC, 4...20mADC |
| Ngõ ra điều khiển | 2 Ngõ ra dòng điện tuyến tính (Linear Current Output) |
| Ngõ ra phụ | Relay Output |
| Truyền thông | RS-485 (Modbus RTU) |
| Kích thước lắp đặt | 45 x 45 mm (Mặt trước: 48 x 48 x 63 mm) |
| Cấp bảo vệ | IP66 |
| Chứng nhận | CE, UL, KC |
Nguồn tham khảo: Hanyong Nux Official Website
Lợi ích khi đầu tư VX4-UCNA-A1CD2 cho hệ thống
- Nâng tầm chất lượng sản phẩm: Kiểm soát nhiệt độ chính xác giúp quá trình gia nhiệt đồng nhất, giảm thiểu tối đa tỷ lệ hàng lỗi do sai lệch nhiệt độ.
- Tối ưu hóa chi phí vận hành: Nhờ khả năng điều tiết công suất thông minh thông qua ngõ ra dòng điện, thiết bị giúp tiết kiệm năng lượng đáng kể cho hệ thống thanh nhiệt.
- An toàn và Tin cậy: Tính năng tự chẩn đoán lỗi cảm biến giúp hệ thống ngắt kịp thời khi có sự cố đứt dây hoặc lỗi tín hiệu, tránh nguy cơ cháy nổ.
- Dễ dàng nâng cấp: Kích thước mặt chuẩn 48x48mm giúp thay thế các dòng đồng hồ cũ một cách nhanh chóng mà không cần thay đổi tủ điện.
Hướng dẫn sử dụng & Cài đặt (How-to)
- Bước 1: Lắp đặt: Khoét lỗ tủ điện kích thước 45x45mm. Đưa thiết bị vào và dùng giá đỡ (bracket) đi kèm để cố định chắc chắn.
- Bước 2: Đấu nối: Kết nối nguồn cấp (100-240VAC) vào terminal nguồn. Kết nối cảm biến nhiệt độ vào các chân Input tương ứng. Đấu nối ngõ ra dòng điện tới bộ điều khiển công suất (Thyristor/SSR).
- Bước 3: Cấu hình: Truy cập vào menu cài đặt, chọn đúng loại cảm biến (Type K, Pt100...) và thiết lập dải nhiệt độ làm việc mong muốn.
- Bước 4: Tối ưu hóa (Auto-tuning): Kích hoạt chức năng Auto-tuning để thiết bị tự động tính toán các thông số P, I, D phù hợp nhất với đặc thù nhiệt của hệ thống của bạn.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để tối ưu hóa hiệu suất của VX4-UCNA-A1CD2, bạn nên sử dụng cùng các thiết bị sau:
- Solid State Relay (SSR): Giúp việc đóng ngắt điện năng diễn ra nhanh chóng, êm ái và bền bỉ hơn.
- Cảm biến nhiệt độ chuyên dụng: Sử dụng cảm biến Pt100 hoặc Thermocouple chính hãng để đảm bảo tín hiệu đầu vào chuẩn xác nhất.
- Bộ điều khiển công suất (Thyristor Power Regulator): Để khai thác triệt để khả năng điều khiển công suất liên tục từ ngõ ra dòng điện tuyến tính.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ngành nhựa: Máy đùn nhựa, máy ép phun, máy thổi chai, máy ép nhiệt.
- Ngành thực phẩm & Dược phẩm: Lò sấy thực phẩm, nồi hấp tiệt trùng, hệ thống kiểm soát nhiệt bồn chứa.
- Ngành hóa chất: Hệ thống chưng cất, các bể phản ứng nhiệt độ cao.
- Ngành điện tử: Lò hàn linh kiện, máy ép nhiệt linh kiện điện tử.
Câu hỏi thường gặp (FAQ)
1. Đồng hồ nhiệt VX4-UCNA-A1CD2 có thể điều khiển trực tiếp thanh nhiệt không?
Không nên. Thiết bị cung cấp ngõ ra dòng điện và Relay. Để đảm bảo độ bền và độ chính xác, bạn nên kết nối ngõ ra này tới một thiết bị chấp hành như SSR hoặc bộ điều khiển công suất (Thyristor).
2. Tại sao tôi nên chọn chế độ điều khiển 2-DOF PID thay vì PID thường?
Chế độ 2-DOF PID được thiết kế để xử lý các hệ thống có độ trễ nhiệt cao, giúp đạt nhiệt độ mục tiêu nhanh mà không gây ra hiện tượng vọt lố nhiệt (overshoot) – điều mà PID thông thường khó làm được.
3. Tôi có thể sử dụng thiết bị này với cảm biến Pt100 không?
Hoàn toàn được. Thiết bị hỗ trợ cực kỳ đa dạng đầu vào, bao gồm cả các loại cảm biến điện trở như Pt100, Pt1000 và các loại cặp nhiệt điện (Thermocouple).
4. Cổng RS-485 có hỗ trợ điều khiển từ xa không?
Có. Thông qua giao thức Modbus RTU, bạn có thể kết nối nhiều thiết bị trên cùng một đường truyền RS-485 để giám sát và điều khiển tập trung qua PLC hoặc máy tính.
5. Chuẩn IP66 giúp ích gì trong môi trường nhà xưởng?
IP66 cho phép thiết bị chống bụi hoàn toàn và chịu được các tia nước mạnh, rất lý tưởng cho các môi trường sản xuất có nhiều bụi hoặc độ ẩm cao như xưởng nhựa, thực phẩm.
6. Làm thế nào để thiết bị tự động tính toán thông số PID?
Bạn chỉ cần sử dụng chức năng Auto-tuning trong menu cài đặt. Thiết bị sẽ tự động chạy thử nghiệm hệ thống và đưa ra các hệ số P, I, D tối ưu nhất.
7. Ngõ ra dòng điện (Linear Output) khác gì với ngõ ra Relay?
Ngõ ra Relay chỉ hoạt động theo kiểu đóng/ngắt (ON/OFF), trong khi ngõ ra dòng điện cho phép điều chỉnh công suất liên tục (ví dụ 10%, 50%, 100%), giúp kiểm soát nhiệt độ cực kỳ mịn và chính xác.
8. Nếu cảm biến bị hỏng, thiết bị có cảnh báo không?
Có, thiết bị có chức năng phát hiện lỗi cảm biến (Sensor Error Detection) và sẽ hiển thị mã lỗi trên màn hình để người dùng xử lý kịp thời.
9. Kích thước lắp đặt của sản phẩm là bao nhiêu?
Thiết bị sử dụng kích thước mặt chuẩn 48x48mm, với lỗ khoét tủ điện là 45x45mm, rất phổ biến và dễ lắp đặt.
10. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Tại AUT VN, chúng tôi cam kết cung cấp hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ và có chế độ bảo hành uy tín cho khách hàng.
