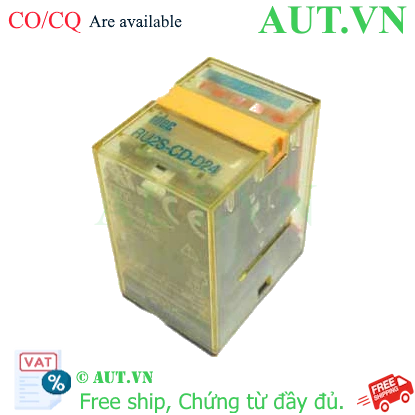

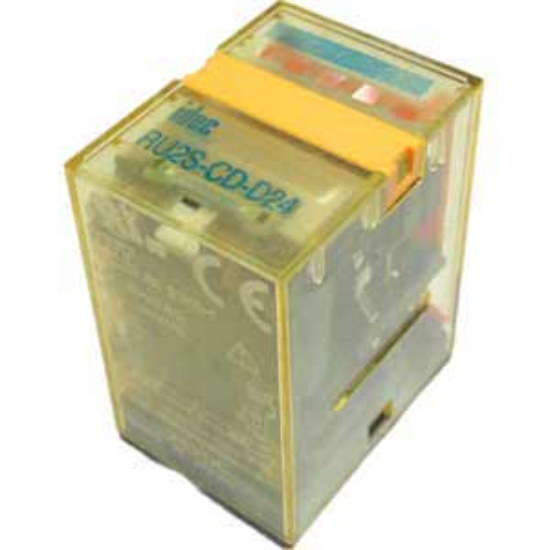

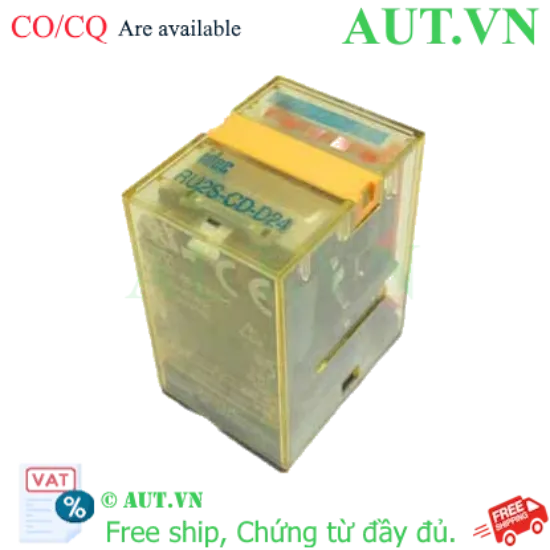

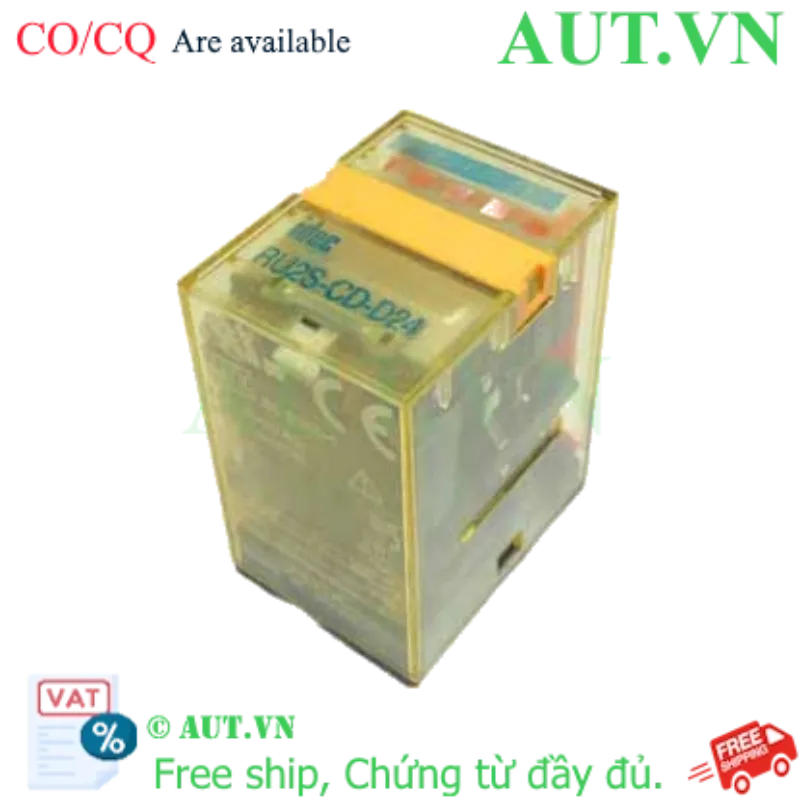

Rơ le Trung Gian IDEC RU2S-CD-D24: Giải Pháp Bảo Vệ PLC & Điều Khiển Công Nghiệp Chuẩn Nhật

Trong các hệ thống tự động hóa hiện đại, rơ le trung gian đóng vai trò là "cầu nối" an toàn để cách ly và điều khiển các tải công suất lớn từ các tín hiệu điều khiển nhỏ (như PLC). Rơ le trung gian IDEC RU2S-CD-D24 phân phối bởi AUT VN là sự lựa chọn hàng đầu cho những kỹ sư đòi hỏi sự khắt khe về độ tin cậy, tuổi thọ và tính an toàn tuyệt đối trong vận hành công nghiệp.

Điểm Nổi Bật Của Rơ le IDEC RU2S-CD-D24

• Khả năng chuyển mạch DPDT linh hoạt: Với thiết kế 2 cặp tiếp điểm (2 Form C), sản phẩm cho phép điều khiển độc lập hai mạch điện cùng lúc, tối ưu hóa sơ đồ đấu nối và giảm số lượng thiết bị trong tủ điện.
• Công suất chịu tải ấn tượng: Khả năng chịu dòng lên đến 10A, hoạt động ổn định ở dải điện áp 250VAC hoặc 30VDC, đáp ứng tốt cho nhiều loại tải từ cuộn dây khởi động từ đến đèn báo công nghiệp.
• An toàn tuyệt đối cho PLC: Tích hợp Diode hấp thụ xung (Surge Absorber), giúp triệt tiêu các điện áp ngược khi ngắt cuộn dây, bảo vệ an toàn cho các ngõ ra Transistor của PLC và các linh kiện điện tử nhạy cảm.
• Kiểm soát trực quan & Tiện lợi: Đèn LED báo trạng thái giúp nhận diện nhanh thiết bị đang ON hay OFF. Đặc biệt, chốt kiểm tra cơ học cho phép thử nghiệm tiếp điểm mà không cần cấp nguồn, rút ngắn thời gian xử lý sự cố.
• Thiết kế chân dẹt (Flat Pin): Tăng diện tích tiếp xúc, chống rung lắc mạnh trong môi trường máy móc công nghiệp, đảm bảo tín hiệu luôn thông suốt.
• Vật liệu cao cấp: Tiếp điểm hợp kim bạc tinh khiết giúp giảm điện trở tiếp xúc, chống mài mòn và kéo dài tuổi thọ đóng ngắt.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật chính xác được trích xuất từ tài liệu chính hãng IDEC Japan:

Lợi Ích Khi Sử Dụng Rơ le IDEC RU2S-CD-D24 từ AUT VN

• Bảo vệ tối đa hệ thống điều khiển: Việc tích hợp Diode giúp loại bỏ hoàn toàn rủi ro cháy ngõ ra PLC do dòng điện cảm ứng, giảm thiểu chi phí sửa chữa đắt đỏ.
• Vận hành ổn định 24/7: Loại bỏ rủi ro dừng máy ngoài ý muốn nhờ độ bền cơ học và điện học cực cao theo tiêu chuẩn khắt khe của Nhật Bản.
• Tối ưu chi phí bảo trì: Việc thay thế cực kỳ nhanh chóng nhờ thiết kế cắm socket, không cần tháo dây, giảm thiểu thời gian Downtime cho nhà máy.
• Tiết kiệm không gian: Kích thước siêu nhỏ gọn nhưng chịu tải lớn, giúp bố trí tủ điện khoa học và thoáng mát hơn.
• Cam kết từ AUT VN: Sản phẩm chính hãng 100%, đầy đủ giấy tờ CO/CQ, bảo hành chính hãng và hỗ trợ kỹ thuật tận tâm.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

1. Bước 1: Chuẩn bị Socket: Gắn socket SN2S-05D lên thanh ray (Din-rail) trong tủ điện một cách chắc chắn.
2. Bước 2: Đấu nối nguồn cuộn dây: Kết nối chân cuộn dây của rơ le với nguồn 24VDC. Lưu ý quan trọng: Đấu đúng cực tính (+/-) vì rơ le có tích hợp diode bảo vệ (đấu ngược sẽ gây ngắn mạch).
3. Bước 3: Đấu nối tải: Kết nối chân chung (COM) và các chân thường mở (NO) hoặc thường đóng (NC) tùy theo logic điều khiển.
4. Bước 4: Kiểm tra vận hành: Cấp nguồn cho cuộn dây, quan sát đèn LED sáng và sử dụng đồng hồ VOM kiểm tra thông mạch tại các tiếp điểm.
5. Bước 5: Vận hành: Lắp rơ le vào socket và bắt đầu chạy thử hệ thống để kiểm tra tính logic.

Sản Phẩm Sử Dụng Chung (Combo Khuyến Nghị)

Để rơ le hoạt động đạt hiệu quả cao nhất, AUT VN khuyến nghị kết hợp với:

• Socket SN2S-05D: Đế cắm chuyên dụng cho rơ le 8 chân dẹt IDEC, đảm bảo tiếp xúc cơ khí tốt nhất.
• Bộ nguồn Switching 24VDC: Cung cấp nguồn điện sạch và ổn định, tránh hiện tượng sụt áp gây rung tiếp điểm.
• PLC (Siemens, Mitsubishi, Omron...): Sử dụng ngõ ra Transistor để kích rơ le, tạo lớp bảo vệ cách ly tuyệt đối cho PLC.

Ứng Dụng Thực Tế Của Sản Phẩm

Rơ le IDEC RU2S-CD-D24 được ứng dụng rộng rãi trong:

• Tủ điện PLC: Dùng làm rơ le đệm (Interposing Relay) để khuếch đại tín hiệu điều khiển khởi động từ hoặc van điện từ (Solenoid Valve).
• Hệ thống máy đóng gói, dệt may: Điều khiển các cơ cấu chấp hành nhỏ, đảm bảo độ chính xác cao trong môi trường rung động.
• Hệ thống chiếu sáng công nghiệp: Chuyển mạch điều khiển đèn báo, đèn chiếu sáng nhà xưởng tự động.
• Mạch logic điều khiển: Tạo các mạch khóa chéo, mạch tự giữ trong các hệ thống điện truyền thống.

Câu Hỏi Thường Gặp (FAQ)

Nguồn tham khảo: IDEC Global Official Website
