Rơ le trung gian Omron MY2N-D2 24VDC: 8 Chân Dẹt, Diode Bảo Vệ PLC & LED Báo Trạng Thái | AUT VN

Thương hiệu: Omron (Nhật Bản) - Tiêu chuẩn công nghiệp toàn cầu.
Điện áp: 24VDC, tích hợp Diode bảo vệ triệt tiêu xung điện áp ngược (Flyback Diode).
Cấu tạo: 2 cặp tiếp điểm (DPDT), 8 chân dẹt, đèn LED chỉ thị trạng thái.
Công dụng: Cách ly tín hiệu, bảo vệ tuyệt đối ngõ ra PLC, cảm biến và mạch điều khiển.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: MY2N-D2 DC24

Tải xuống mẫu

Giá cũ: 286.350 ₫

Giá bán: 229.080 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MY2N-D2 24VDC

Rơ le trung gian Omron MY2N-D2 24VDC là giải pháp đóng cắt điện từ cao cấp, được thiết kế đặc biệt cho các hệ thống tự động hóa công nghiệp yêu cầu độ an toàn và tin cậy tuyệt đối. Điểm tạo nên sự khác biệt của model MY2N-D2 chính là tích hợp Diode bảo vệ. Trong các mạch điều khiển, khi cuộn dây relay ngắt điện, một xung điện áp ngược (back-EMF) cường độ cao sẽ sinh ra. Diode này đóng vai trò triệt tiêu xung nhiễu, ngăn chặn hiện tượng đánh lửa và bảo vệ các linh kiện bán dẫn nhạy cảm, đặc biệt là Transistor ngõ ra của PLC, tránh nguy cơ cháy hỏng thiết bị đắt tiền.

Điểm nổi bật của Omron MY2N-D2

Bảo vệ PLC toàn diện: Diode tích hợp loại bỏ xung điện áp ngược, giúp hệ thống vận hành bền bỉ, không bị nhiễu tín hiệu.
Giám sát trực quan: Đèn LED báo trạng thái cho phép kỹ thuật viên nhận diện ngay lập tức rơ le đang Đóng hay Ngắt, tối ưu hóa thời gian bảo trì.
Tiếp điểm bạc siêu bền: Sử dụng hợp kim bạc (Ag) cao cấp, chống mài mòn, chịu tải ổn định qua hàng triệu chu kỳ đóng cắt.
Lắp đặt linh hoạt: Thiết kế chân dẹt 8 chân tiêu chuẩn, tương thích hoàn hảo với các đế socket công nghiệp, thay thế nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	MY2N-D2 24VDC
Hãng sản xuất	Omron (Nhật Bản)
Điện áp cuộn dây (Rated Voltage)	24 VDC
Cấu hình tiếp điểm (Contact Form)	2 Cặp (DPDT - Double Pole Double Throw)

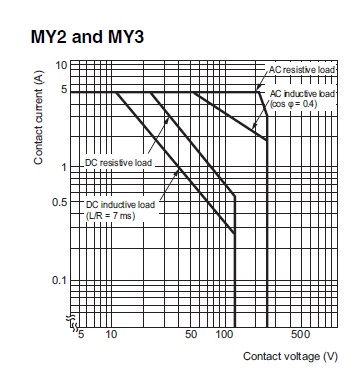

Dòng định mức tiếp điểm (Rated Current)	5A tại 250VAC / 30VDC
Tính năng đặc biệt	Tích hợp Diode bảo vệ & Đèn LED chỉ thị
Kiểu chân cắm	8 chân dẹt (Plug-in)
Công suất tiêu thụ	~ 0.9W
Tiêu chuẩn chứng nhận	UL, CSA, VDE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le Omron MY2N-D2

Tiết kiệm chi phí: Bảo vệ PLC khỏi xung điện giúp giảm thiểu rủi ro hỏng hóc module điều khiển đắt tiền.
Độ ổn định cực cao: Khả năng chống nhiễu vượt trội, hoạt động chính xác trong môi trường nhà xưởng khắc nghiệt.
Tối ưu vận hành: Đèn LED và thiết kế plug-in giúp việc lắp đặt, kiểm tra lỗi diễn ra trong tích tắc.
Thương hiệu uy tín: Chất lượng Nhật Bản đảm bảo tính đồng bộ và tuổi thọ thiết bị lâu dài.

Hướng dẫn lắp đặt và sử dụng

Để đảm bảo thiết bị vận hành an toàn, quý khách vui lòng thực hiện theo các bước sau:

Bước 1: Lắp đế relay PYF08A lên thanh ray nhôm (DIN rail) trong tủ điện.

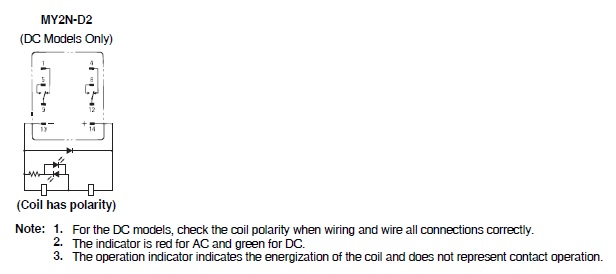

Bước 2: Đấu nối nguồn 24VDC vào chân cuộn dây. Lưu ý: Bắt buộc đấu đúng cực tính (+ và -) vì có Diode, nếu đấu ngược sẽ gây ngắn mạch.
Bước 3: Đấu nối tải (tối đa 5A) vào các chân tiếp điểm thường mở (NO) hoặc thường đóng (NC) tùy theo sơ đồ mạch.
Bước 4: Cắm rơ le MY2N-D2 vào đế socket thật chắc chắn.
Bước 5: Cấp nguồn kiểm tra. Khi đèn LED sáng, rơ le đã kích hoạt và đóng tiếp điểm thành công.

Sản phẩm sử dụng chung

Để đạt hiệu quả tối ưu, Omron MY2N-D2 nên được kết hợp với:

Đế Rơ le 8 chân dẹt PYF08A: Giải pháp cố định và đấu nối chuẩn công nghiệp.
Bộ nguồn DC 24V: Đảm bảo nguồn điện sạch, ổn định cho cuộn dây.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong các hệ thống điều khiển tự động:

Hệ thống PLC: Làm relay trung gian cách ly ngõ ra PLC để điều khiển solenoid, contactor, đèn báo.
Tủ bảng điện: Sử dụng trong các mạch logic điều khiển, mạch khởi động động cơ.
Máy móc tự động: Dây chuyền đóng gói, máy CNC, hệ thống băng tải, máy dệt.
Thiết bị đo lường: Cách ly tín hiệu từ cảm biến trước khi đưa về bộ xử lý trung tâm.

FAQ - Những câu hỏi thường gặp

1. MY2N-D2 khác gì với model MY2N thông thường? MY2N-D2 có thêm Diode bảo vệ chống xung điện áp ngược, trong khi MY2N chỉ có đèn LED báo trạng thái.
2. Tại sao phải dùng MY2N-D2 cho ngõ ra PLC? Để triệt tiêu xung điện áp cao (back-EMF) khi ngắt cuộn dây, ngăn cháy Transistor ngõ ra PLC.
3. Rơ le này có dùng được cho điện AC 220V không? KHÔNG. Sản phẩm chỉ dùng cho 24VDC. Dùng AC sẽ gây cháy Diode và cuộn dây ngay lập tức.
4. Tôi nên dùng đế relay nào? Sử dụng đế PYF08A (8 chân dẹt) để đảm bảo tương thích hoàn toàn.
5. Dòng điện tối đa tiếp điểm chịu được là bao nhiêu? 5A. Nếu tải lớn hơn, hãy dùng MY2N-D2 để điều khiển một Contactor trung gian.
6. Đèn LED trên rơ le có tác dụng gì? Báo trạng thái cuộn dây có điện, giúp chẩn đoán lỗi nhanh mà không cần đồng hồ đo.
7. Tuổi thọ của Omron MY2N-D2 là bao lâu? Đạt hàng triệu chu kỳ đóng cắt cơ học nhờ tiếp điểm bạc cao cấp.
8. Lưu ý gì về cực tính nguồn 24VDC? Phải đấu đúng cực (+) và (-). Đấu ngược sẽ gây ngắn mạch do đặc tính của Diode.
9. Sản phẩm tại AUT VN có chính hãng không? AUT VN cam kết cung cấp Omron chính hãng 100%, đầy đủ CO/CQ.
10. Tiếp điểm DPDT nghĩa là gì? Là 2 cặp tiếp điểm độc lập, mỗi cặp gồm 1 chân chung (COM), 1 thường đóng (NC) và 1 thường mở (NO).
