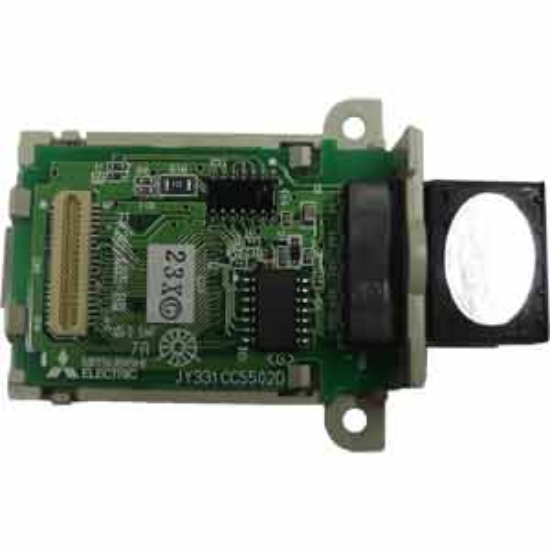

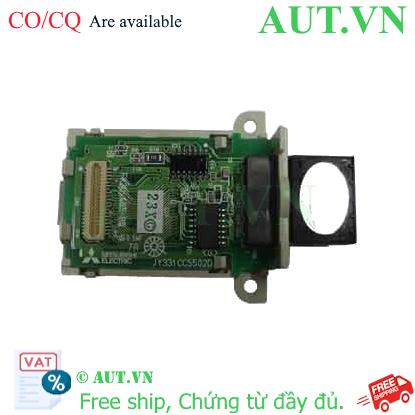

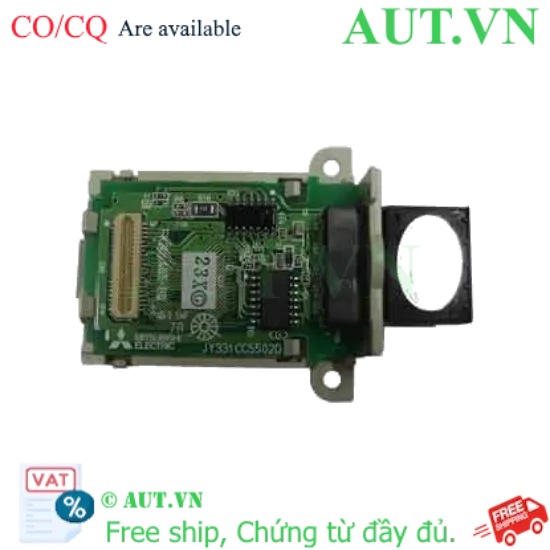

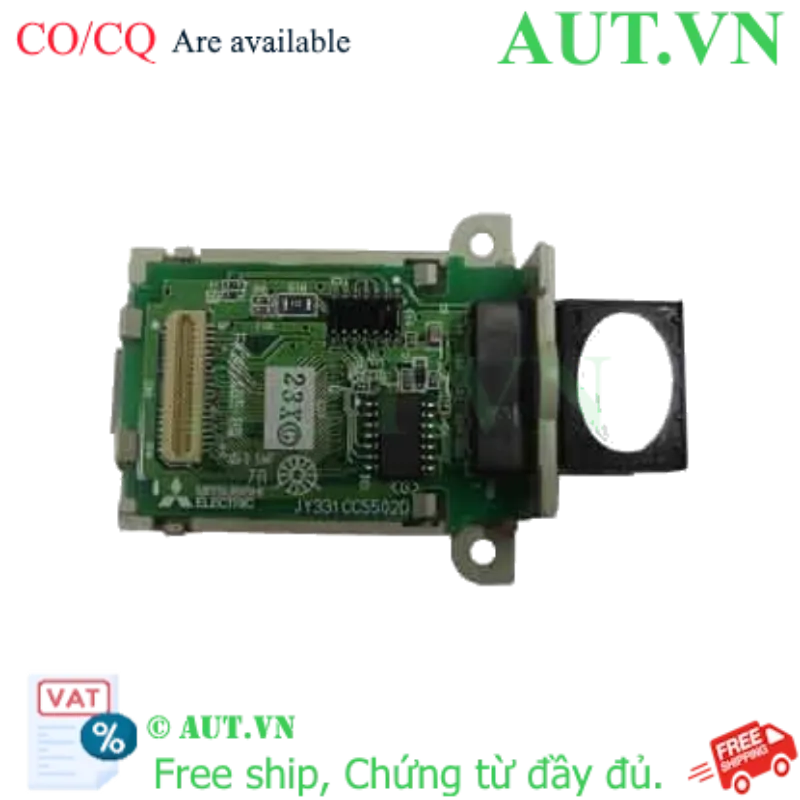

Mô Đun Truyền Thông Mitsubishi FX3U-485-BD | RS-485/422, 115.2kbps, Gắn Trực Tiếp PLC FX3U/FX3UC

Chuẩn giao tiếp: RS-422/485 (1 kênh), hỗ trợ chế độ Half-duplex linh hoạt.
Tốc độ truyền dữ liệu: Tối đa 115,200 bps, đảm bảo truyền nhận dữ liệu tức thì.
Khả năng tương thích: Thiết kế chuyên biệt cho dòng PLC Mitsubishi FX3U và FX3UC.
Thiết kế tối ưu: Dạng Board (BD) lắp trực tiếp vào thân PLC, tiết kiệm tối đa diện tích tủ điện.
Mở rộng mạng: Hỗ trợ kết nối mạng truyền thông công nghiệp giữa các thiết bị.

nhà chế tạo: Mitsubishi

khả dụng: Trong kho

SKU: FX3U-485-BD

Tải xuống mẫu

Giá cũ: 653.550 ₫

Giá bán: 522.840 ₫

Giới thiệu về Mô Đun Truyền Thông Mitsubishi FX3U-485-BD

Trong các hệ thống tự động hóa hiện đại, khả năng kết nối và trao đổi dữ liệu giữa các thiết bị là yếu tố then chốt. Mô Đun Truyền Thông Mitsubishi FX3U-485-BD là giải pháp mở rộng hoàn hảo dành cho dòng PLC Mitsubishi FX3U và FX3UC. Với khả năng hỗ trợ chuẩn RS-485/422, thiết bị này cho phép PLC của bạn giao tiếp mượt mà với HMI, biến tần, cảm biến hoặc các PLC khác trong mạng lưới công nghiệp, giúp tối ưu hóa việc giám sát và điều khiển.

Điểm nổi bật của sản phẩm

Tối ưu không gian: Nhờ thiết kế dạng Board (BD), module được gắn trực tiếp lên PLC, giúp hệ thống tủ điện cực kỳ gọn gàng và chuyên nghiệp.
Hiệu suất truyền tải cao: Tốc độ baud rate lên đến 115.2kbps giúp việc truyền nhận dữ liệu diễn ra nhanh chóng, giảm thiểu độ trễ trong các tác vụ điều khiển thời gian thực.
Độ tin cậy tuyệt đối: Sản phẩm chính hãng Mitsubishi Electric giúp đảm bảo tính ổn định vượt trội, hoạt động bền bỉ ngay cả trong môi trường điện từ nhiễu cao tại nhà máy.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm	FX3U-485-BD
Giao thức truyền thông	RS-422/485 (1 kênh)
Chế độ truyền dẫn	Half-duplex (Bán song công)
Tốc độ truyền dữ liệu (Baud rate)	Tối đa 115,200 bps
Dòng PLC tương thích	Mitsubishi FX3U, FX3UC
Kiểu lắp đặt	Dạng Board (BD) - Gắn trực tiếp
Nguồn cấp	Lấy trực tiếp từ PLC

Nguồn tham khảo: Mitsubishi Electric Global

Lợi ích khi sử dụng FX3U-485-BD

Tiết kiệm chi phí đầu tư: Thay vì mua các module truyền thông rời cồng kềnh, module BD giúp giảm đáng kể chi phí thiết bị và các phụ kiện lắp đặt đi kèm.
Dễ dàng nâng cấp hệ thống: Việc tích hợp thêm khả năng giao tiếp RS-485 trở nên cực kỳ đơn giản mà không cần phải thay đổi cấu trúc phần cứng của PLC chính.
Tăng tính linh hoạt: Dễ dàng xây dựng hệ thống mạng RS-485 đa điểm, cho phép quản lý tập trung nhiều thiết bị ngoại vi trong cùng một hệ thống.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị: Đảm bảo PLC Mitsubishi FX3U/FX3UC đã được ngắt nguồn điện hoàn toàn để đảm bảo an toàn kỹ thuật.
Bước 2: Lắp đặt phần cứng: Gắn mô đun FX3U-485-BD vào khe cắm mở rộng (Expansion slot) được thiết kế sẵn trên thân PLC. Ấn nhẹ cho đến khi module khớp hoàn toàn.
Bước 3: Cấu hình phần mềm: Sử dụng phần mềm GX Works2 để thiết lập các thông số truyền thông (Baud rate, Station number, Parity, Stop bit...) sao cho khớp với thiết bị ngoại vi.
Bước 4: Kết nối dây tín hiệu: Sử dụng cáp truyền thông chuẩn RS-485 (ưu tiên cáp xoắn đôi có bọc chống nhiễu) để kết nối giữa PLC và các thiết bị khác.
Bước 5: Kiểm tra vận hành: Bật nguồn PLC và thực hiện lệnh kiểm tra (test) truyền nhận dữ liệu để đảm bảo kết nối thông suốt.

Sản phẩm sử dụng chung với

Để tối ưu hóa hiệu quả hệ thống, bạn nên kết hợp FX3U-485-BD với:

Dòng PLC Mitsubishi FX3U hoặc FX3UC.
Màn hình HMI Mitsubishi (dòng GT Series/GOT).
Biến tần Mitsubishi (FR Series) hỗ trợ giao thức Modbus/RS-485.
Bộ chuyển đổi tín hiệu RS-485 sang USB hoặc Ethernet để giám sát qua máy tính.

Ứng dụng thực tế (Application)

Kết nối PLC với hệ thống SCADA/HMI để giám sát và điều khiển dữ liệu trung tâm.
Điều khiển tốc độ, hướng quay của biến tần thông qua mạng RS-485.
Đọc và ghi dữ liệu từ các cảm biến thông minh hỗ trợ chuẩn RS-485/422.
Thiết lập mạng kết nối liên lạc giữa các cụm máy sản xuất tự động trong nhà máy.

Câu hỏi thường gặp (FAQ)

1. Mô đun FX3U-485-BD có dùng được cho dòng PLC FX3G không?: Không, mô đun này được thiết kế chuyên biệt để tương thích hoàn toàn với dòng PLC Mitsubishi FX3U và FX3UC.
2. Tôi nên sử dụng loại cáp nào để kết nối?: Bạn nên sử dụng cáp xoắn đôi có bọc kim chống nhiễu (Shielded Twisted Pair) để đảm bảo tín hiệu truyền tải ổn định nhất trong môi trường công nghiệp.
3. Tốc độ 115.2kbps có đáp ứng được nhu cầu điều khiển nhanh không?: Hoàn toàn đáp ứng tốt. Đây là tốc độ tiêu chuẩn và đủ nhanh cho các tác vụ điều khiển biến tần, đọc cảm biến và hiển thị HMI.
4. Làm thế nào để mua được hàng chính hãng tại Việt Nam?: Bạn nên đặt mua tại các đại lý uy tín như AUT VN để đảm bảo nhận được sản phẩm chính hãng, đầy đủ CO/CQ và chế độ bảo hành tốt nhất.
5. Module này hỗ trợ bao nhiêu trạm trong một mạng RS-485?: Chuẩn RS-485 cho phép kết nối đa điểm, giúp bạn xây dựng mạng lưới nhiều thiết bị (Slave) kết nối với PLC (Master) một cách linh hoạt.
6. Việc cấu hình có phức tạp không?: Việc lắp đặt phần cứng rất đơn giản. Tuy nhiên, việc cấu hình thông số truyền thông trong phần mềm GX Works2 yêu cầu người dùng có kiến thức cơ bản về lập trình PLC.
7. Sản phẩm có chống nhiễu tốt không?: Có, với thiết kế chuẩn công nghiệp từ Mitsubishi, module có khả năng vận hành ổn định ngay cả trong môi trường có nhiễu điện từ lớn.
8. Tôi có thể sử dụng chuẩn RS-422 thay vì RS-485 được không?: Có, module này hỗ trợ linh hoạt cả hai chuẩn giao tiếp RS-422 và RS-485 tùy theo yêu cầu hệ thống của bạn.
9. Module này có cần nguồn cấp riêng không?: Không, module lấy nguồn trực tiếp từ thanh bus của PLC Mitsubishi FX3U/FX3UC nên rất gọn gàng.
10. Sản phẩm có được bảo hành không?: Tất cả sản phẩm mua tại AUT VN đều được hưởng chính sách bảo hành chính hãng theo tiêu chuẩn của Mitsubishi Electric.
