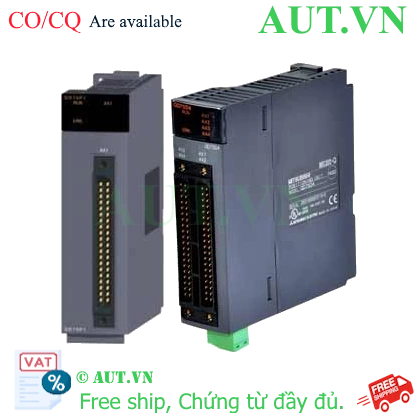

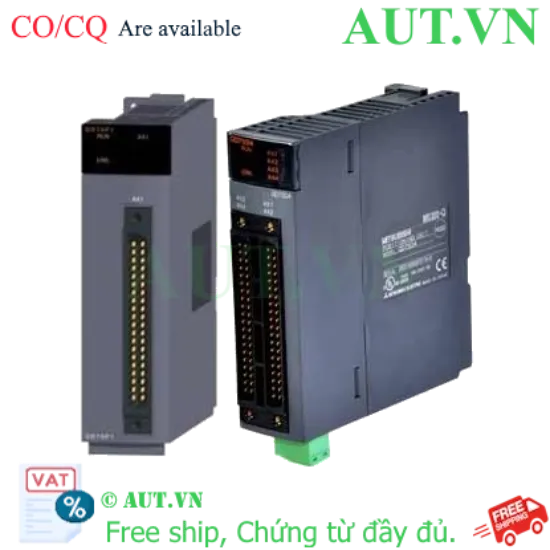

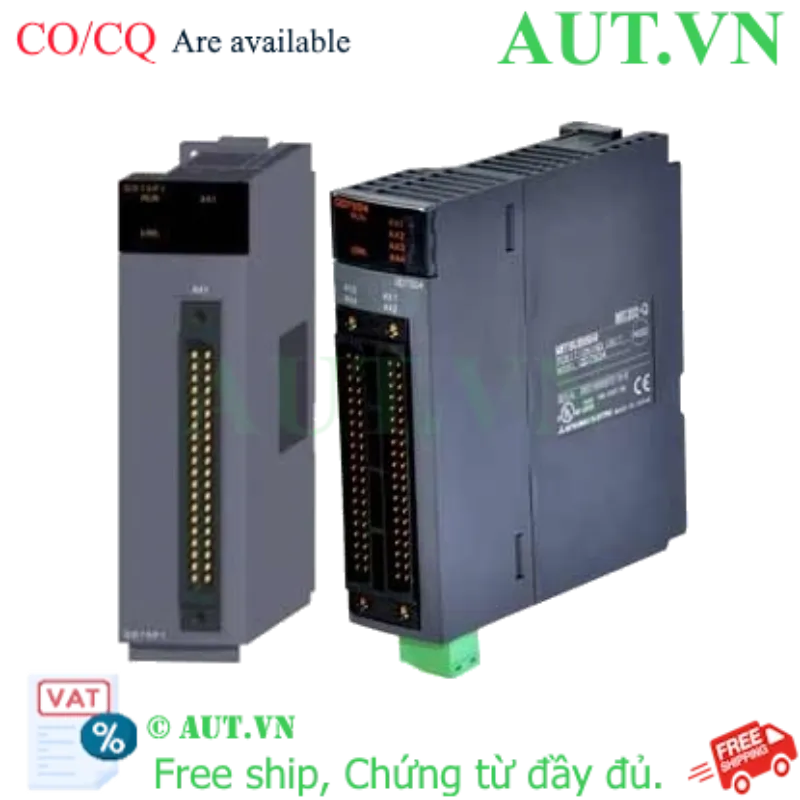

Mô Đun Điều Khiển Vị Trí Mitsubishi QD75D4N - 4 Trục, 4Mpps, Nội Suy Siêu Chính Xác | AUT VN

Điều khiển đa trục tối ưu: Quản lý độc lập hoặc nội suy đồng bộ 4 trục với độ chính xác tuyệt đối cho hệ thống CNC, Robot.
Tần số xung cực cao: Đầu ra lên đến 4Mpps, loại bỏ độ trễ, tối ưu cho các chuyển động tốc độ cao và mượt mà.
Khả năng nội suy linh hoạt: Hỗ trợ nội suy đường thẳng (2-4 trục) và nội suy cung tròn (2 trục) cho các quỹ đạo phức tạp.
Tương thích hoàn hảo: Thiết kế chuyên biệt cho PLC Mitsubishi MELSEC-Q Series, lập trình dễ dàng qua GX Works2/3.
Uy tín từ AUT VN: Cam kết chính hãng 100%, đầy đủ CO/CQ, bảo hành dài hạn và hỗ trợ kỹ thuật chuyên sâu 24/7.

nhà chế tạo: Mitsubishi

SKU: QD75D4N

Tải xuống mẫu

Giá cũ: 23.293.950 ₫

Giá bán: 18.635.160 ₫

Số lượng:

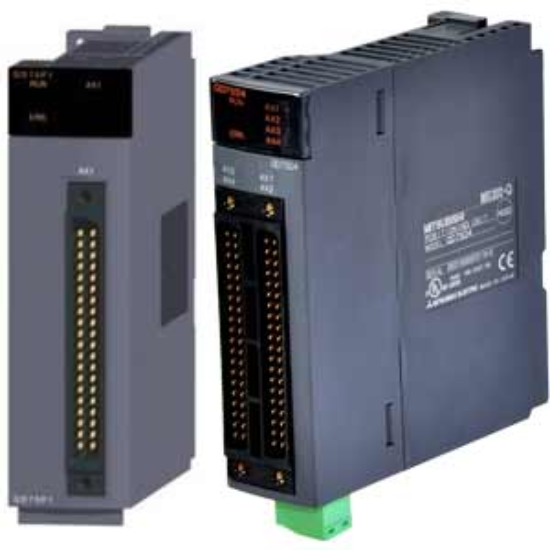

Giới thiệu về Mô đun điều khiển vị trí PLC Mitsubishi QD75D4N

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát vị trí chính xác là yếu tố sống còn đối với chất lượng sản phẩm. Mô đun điều khiển vị trí PLC Mitsubishi QD75D4N là giải pháp Motion Control cao cấp thuộc dòng MELSEC-Q series, cho phép điều khiển đồng thời 4 trục với hiệu suất vượt trội. Sản phẩm này không chỉ đơn thuần là một bộ phát xung, mà là trung tâm điều phối chuyển động phức tạp, giúp các doanh nghiệp tối ưu hóa chu kỳ sản xuất và nâng cao độ chính xác cho máy móc công nghiệp.

Điểm nổi bật của Mitsubishi QD75D4N

Tốc độ phản hồi tức thì: Với tần số xung đầu ra đạt 4Mpps, QD75D4N loại bỏ hoàn toàn độ trễ, đảm bảo các chuyển động tốc độ cao diễn ra mượt mà, chính xác tuyệt đối.
Điều phối đa trục thông minh: Khả năng điều khiển 4 trục độc lập hoặc phối hợp nội suy tuyến tính và nội suy cung tròn, đáp ứng mọi quỹ đạo di chuyển phức tạp nhất trong gia công cơ khí.
Độ tin cậy chuẩn Nhật Bản: Vận hành ổn định trong môi trường công nghiệp khắc nghiệt, khả năng chống nhiễu điện từ cực tốt và tuổi thọ linh kiện bền bỉ theo thời gian.
Tối ưu hóa lập trình: Tương thích hoàn toàn với phần mềm GX Works2 và GX Works3, giúp kỹ sư rút ngắn thời gian cấu hình, mô phỏng và đưa hệ thống vào vận hành nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	QD75D4N
Số trục điều khiển	4 Trục
Tần số xung đầu ra tối đa	4 Mpps (Mega pulses per second)
Phương pháp điều khiển	Định vị điểm-đến-điểm (PTP), Nội suy tuyến tính (Linear), Nội suy cung tròn (Circular), Điều khiển tốc độ
Điện áp nguồn cung cấp	5V DC
Kiểu kết nối	Đầu nối chuyên dụng (Khuyên dùng A6CON)
Kích thước (HxWxD)	98mm x 27.4mm x 90mm
Trọng lượng	0.16 kg
Tương thích hệ thống	Mitsubishi MELSEC-Q Series

Lợi ích khi đầu tư QD75D4N từ AUT VN

Đảm bảo chính hãng 100%: Loại bỏ hoàn toàn rủi ro hàng giả, hàng kém chất lượng gây hỏng hóc hệ thống. Sản phẩm cung cấp đầy đủ chứng chỉ CO/CQ từ hãng.
Tối ưu chi phí vận hành: Độ chính xác cực cao giúp giảm thiểu tỷ lệ sản phẩm lỗi, từ đó tăng năng suất và tối đa hóa lợi nhuận cho doanh nghiệp.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại AUT VN cung cấp giải pháp tổng thể từ tư vấn đấu nối, chọn thiết bị đến lập trình tối ưu cho từng bài toán cụ thể.
Hậu mãi uy tín: Chính sách bảo hành chính hãng, hỗ trợ xử lý sự cố nhanh chóng để giảm thiểu thời gian dừng máy (downtime) cho nhà máy.

Hướng dẫn lắp đặt và vận hành (How-to)

Lắp đặt phần cứng: Gắn mô đun QD75D4N vào khe cắm tương ứng trên Base Unit của PLC MELSEC-Q, đảm bảo chốt khóa được cố định chắc chắn để tránh lỏng tiếp xúc.
Đấu nối tín hiệu: Sử dụng đầu nối A6CON1 hoặc A6CON2 để kết nối xung ra và tín hiệu phản hồi từ Servo Drive/Step Drive về mô đun.
Cấu hình phần mềm: Truy cập GX Works2 hoặc GX Works3 → Chọn Intelligent Function Module → Thiết lập thông số cho 4 trục (Tốc độ, gia tốc, hành trình, điểm Home).
Kiểm tra và vận hành: Theo dõi đèn LED trạng thái trên mô đun để phát hiện lỗi. Chạy thử nghiệm từng trục ở tốc độ thấp trước khi vận hành toàn hệ thống ở tốc độ thực tế.

Sản phẩm sử dụng chung và tương thích

Để hệ thống vận hành ổn định và đạt hiệu suất cao nhất, QD75D4N nên được kết hợp với:

Đầu nối tín hiệu: A6CON1, A6CON2 (Bắt buộc để truyền dẫn xung chính xác, chống nhiễu điện từ).
Bộ nguồn PLC: Q61P, Q62P đảm bảo cung cấp nguồn điện ổn định cho toàn bộ module.
Sản phẩm thay thế/nâng cấp: QD75D2N (cho hệ 2 trục) hoặc QD77MS4 (cho điều khiển Motion qua giao thức SSCNET).

Ứng dụng thực tế của sản phẩm

Mô đun QD75D4N được ứng dụng rộng rãi trong các hệ thống yêu cầu độ chính xác vị trí khắt khe:

Máy CNC & Máy phay tự động: Điều khiển chính xác các trục X, Y, Z và các trục xoay để tạo hình chi tiết phức tạp.
Cánh tay Robot công nghiệp: Điều phối chuyển động đa trục để thực hiện các tác vụ gắp nhả, lắp ráp linh kiện điện tử.
Máy đóng gói & Chiết rót: Điều khiển chính xác vị trí dừng của băng tải và vòi chiết, tăng tốc độ đóng gói.
Hệ thống kho thông minh (AS/RS): Điều khiển xe nâng tự động di chuyển và lấy hàng chính xác tuyệt đối trong kho.

Câu hỏi thường gặp (FAQ)

1. QD75D4N khác gì so với QD75D2N?
Điểm khác biệt chính là số trục điều khiển: QD75D4N điều khiển tối đa 4 trục, trong khi QD75D2N chỉ hỗ trợ 2 trục.

2. Tôi có thể điều khiển Servo của hãng khác (như Delta, Panasonic) bằng QD75D4N không?
Có, miễn là Servo Drive của bạn hỗ trợ nhận xung (Pulse train input), QD75D4N hoàn toàn tương thích.

3. Tần số 4Mpps có ý nghĩa gì trong thực tế?
Tần số xung càng cao, khả năng đạt vận tốc tối đa của motor càng nhanh và phản hồi chính xác hơn, giúp rút ngắn thời gian chu kỳ máy (cycle time).

4. Tại sao tôi nên dùng đầu nối A6CON thay vì đấu dây trực tiếp?
Đầu nối A6CON được thiết kế chuẩn công nghiệp, chống nhiễu cực tốt và đảm bảo tiếp xúc ổn định, tránh hiện tượng mất xung gây sai lệch vị trí.

5. Sản phẩm này có hỗ trợ nội suy cung tròn không?
Có, QD75D4N hỗ trợ nội suy cung tròn cho 2 trục, cho phép tạo ra các đường cắt hình cung mượt mà trong gia công.

6. Làm sao để phân biệt QD75D4N chính hãng và hàng cũ/fake?
Hàng chính hãng từ AUT VN có tem mác rõ ràng, đầy đủ CO/CQ, linh kiện mới 100% và có chính sách bảo hành chính thức.

7. Phần mềm nào dùng để lập trình cho mô đun này?
Bạn sử dụng phần mềm chuyên dụng GX Works2 hoặc GX Works3 của Mitsubishi Electric.

8. QD75D4N có thể thay thế bằng QD77MS4 không?
Có thể, nhưng QD77MS4 sử dụng giao thức SSCNET (truyền thông quang), trong khi QD75D4N dùng xung. Việc thay thế yêu cầu thay đổi cả Servo Driver tương ứng.

9. Thời gian giao hàng của AUT VN là bao lâu?
Với hàng có sẵn, chúng tôi giao ngay trong ngày. Với hàng đặt, thời gian từ 1-2 tuần tùy thời điểm nhập hàng.

10. AUT VN có hỗ trợ lập trình mẫu không?
Có, chúng tôi tư vấn kỹ thuật và cung cấp hướng dẫn cấu hình cơ bản cho khách hàng mua sản phẩm để vận hành nhanh nhất.

11. Mô đun này có tiêu thụ nhiều điện năng không?
Điện áp nguồn là 5VDC, mức tiêu thụ điện năng thấp, tối ưu theo chuẩn năng lượng của dòng MELSEC-Q.

12. Tôi có thể mua lẻ đầu nối A6CON tại AUT VN không?
Có, AUT VN cung cấp đầy đủ các loại đầu nối A6CON tương thích với mọi mô đun điều khiển vị trí của Mitsubishi.
