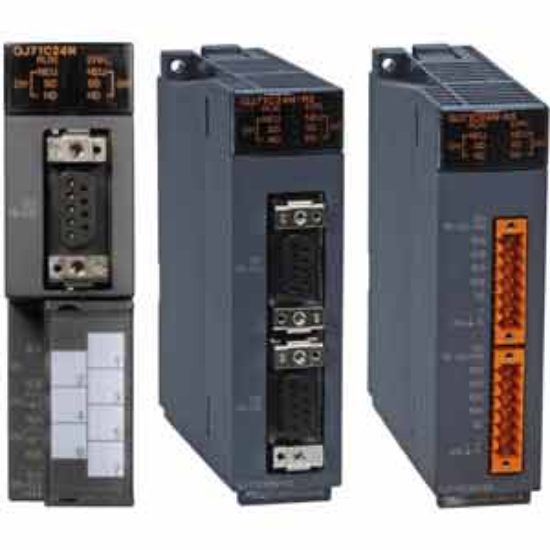

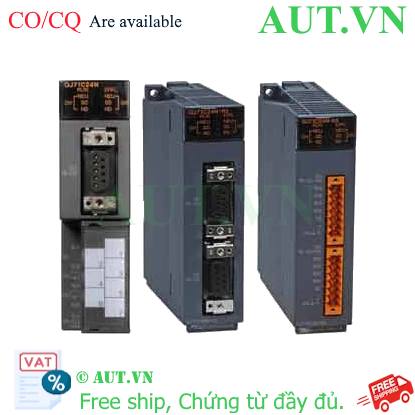

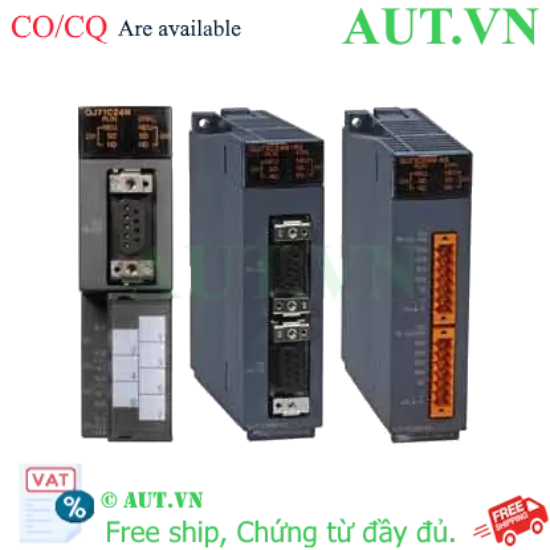

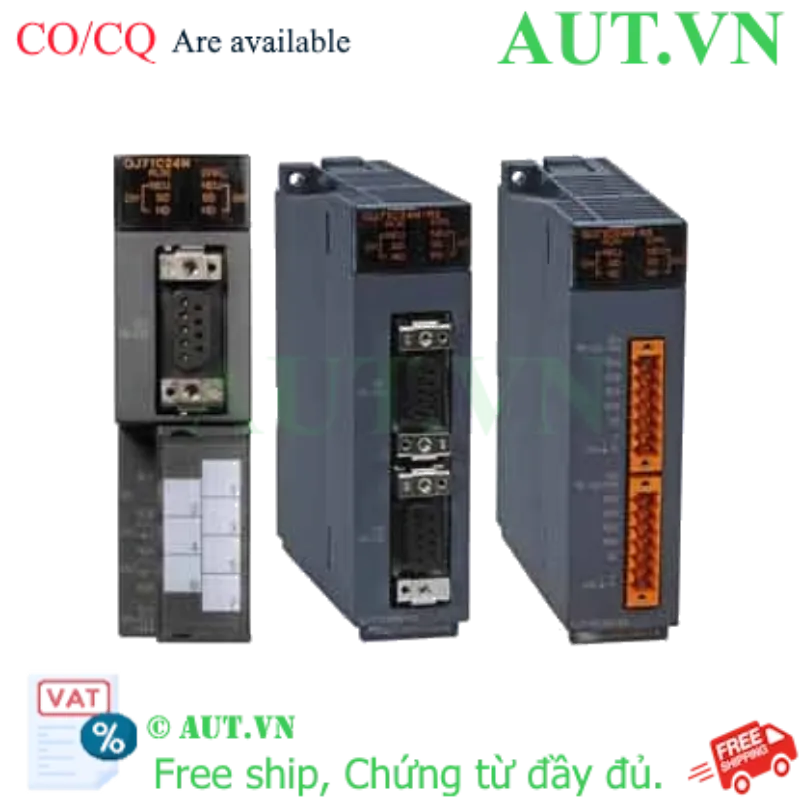

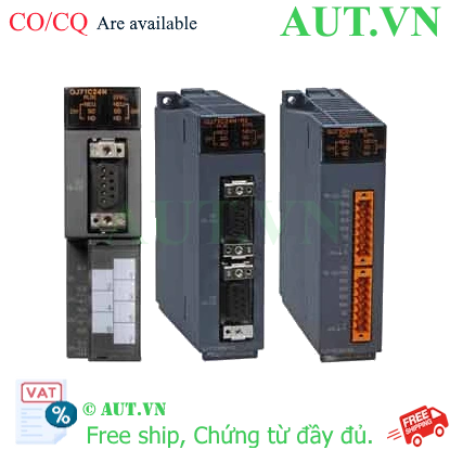

Module Truyền Thông PLC Mitsubishi QJ71C24N - 2 Cổng RS232/485 - Tốc Độ Cao, Kết Nối Đa Năng - AUT VN

Dòng sản phẩm: Thuộc hệ MELSEC-Q Series cao cấp của Mitsubishi Electric.
Kết nối kép: Tích hợp đồng thời 1 cổng RS-232 và 1 cổng RS-422/485 linh hoạt.
Hiệu suất vượt trội: Tốc độ truyền tải dữ liệu cực nhanh lên đến 230.400 bps.
Giao thức thông minh: Hỗ trợ MC Protocol, Non-procedure, Bidirectional, tối ưu cho HMI và Biến tần.
Độ bền công nghiệp: Hoạt động ổn định trong môi trường nhiễu, khoảng cách truyền RS-485 lên tới 1200m.

nhà chế tạo: Mitsubishi

khả dụng: Trong kho

SKU: QJ71C24N

Tải xuống mẫu

Giá cũ: 13.767.450 ₫

Giá bán: 11.013.960 ₫

Số lượng:

Giới thiệu Module Truyền Thông PLC Mitsubishi QJ71C24N

Module truyền thông Mitsubishi QJ71C24N là giải pháp giao tiếp chuyên dụng, đóng vai trò là "cầu nối dữ liệu" chiến lược trong các hệ thống điều khiển tự động hóa sử dụng dòng PLC MELSEC-Q Series. Trong kỷ nguyên Công nghiệp 4.0, việc kết nối mượt mà giữa bộ điều khiển trung tâm và các thiết bị ngoại vi là yếu tố then chốt. QJ71C24N giúp xóa bỏ mọi rào cản giao tiếp, cho phép PLC tương tác chính xác với biến tần, màn hình HMI, máy tính công nghiệp (IPC) hoặc các cảm biến đo lường thông minh.

Điểm nổi bật của Module QJ71C24N

Khả năng kết nối Hybrid: Sự kết hợp giữa RS-232 (khoảng cách ngắn, độ tin cậy cao) và RS-422/485 (khoảng cách xa, đa điểm) trên một module duy nhất giúp tối giản hóa phần cứng.
Giao thức truyền tải đa dạng: Tương thích hoàn hảo với MC Protocol (Mitsubishi Control), Non-procedure và Pre-defined protocol, đáp ứng mọi yêu cầu lập trình từ cơ bản đến phức tạp.
Tốc độ xử lý thời gian thực: Với băng thông lên tới 230.400 bps, module đảm bảo dữ liệu được cập nhật gần như tức thời, giảm thiểu độ trễ trong các chu kỳ điều khiển khắt khe.
Thiết kế chuẩn công nghiệp: Chống nhiễu điện từ (EMI) mạnh mẽ, đảm bảo hệ thống vận hành liên tục 24/7 trong môi trường nhà máy khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	QJ71C24N
Dòng sản phẩm	MELSEC-Q Series
Số kênh giao tiếp	2 Kênh độc lập
Chuẩn kết nối 1	RS-232 (Cổng 1)
Chuẩn kết nối 2	RS-422/485 (Cổng 2)
Giao thức hỗ trợ	MC Protocol, Bidirectional, Non-procedure, Pre-defined protocol
Tốc độ Baud rate	50 bps đến 230.400 bps
Khoảng cách truyền tối đa	RS-232: 15m \| RS-422/485: 1200m
Tiêu chuẩn chứng nhận	CE, cUL, EAC, UKCA, UL
Điện áp nguồn	5V DC (cấp từ Rack PLC)

Nguồn tham khảo kỹ thuật: Mitsubishi Electric Official

Lợi ích khi sử dụng Module QJ71C24N cho hệ thống

Tiết kiệm chi phí & không gian: Thay vì lắp đặt nhiều module đơn lẻ, QJ71C24N tích hợp 2 chuẩn giao tiếp, giúp giảm số lượng slot chiếm dụng trên Rack và giảm chi phí mua sắm.
Nâng cao hiệu suất vận hành: Khả năng truyền tải tốc độ cao giúp việc thu thập dữ liệu từ biến tần hoặc điều khiển HMI trở nên mượt mà, không xảy ra hiện tượng giật lag.
Khả năng mở rộng linh hoạt: Dễ dàng tích hợp thêm các thiết bị ngoại vi mới vào hệ thống hiện có mà không cần thay đổi cấu trúc PLC cốt lõi.
Giảm thiểu rủi ro sai sót: Giao thức chuẩn hóa từ Mitsubishi giúp việc cấu hình nhanh chóng và chính xác hơn.

Hướng dẫn lắp đặt và cấu hình (How-to)

Bước 1: Lắp đặt vật lý: Tắt nguồn PLC, gắn Module QJ71C24N vào khe cắm (slot) trống trên Base Unit của dòng MELSEC-Q. Siết chặt vít cố định để đảm bảo tiếp xúc tốt.
Bước 2: Đấu nối tín hiệu:
- Sử dụng cáp RS-232 cho các thiết bị gần (như PC, HMI).
- Sử dụng cáp xoắn đôi chống nhiễu (Shielded Twisted Pair) cho RS-485 để đạt khoảng cách truyền xa nhất.
Bước 3: Cấu hình phần mềm: Mở phần mềm GX Works2 hoặc GX Developer $\rightarrow$ Truy cập mục Intelligent Function Module $\rightarrow$ Thiết lập Baud rate, Parity, Stop bit và chọn giao thức truyền thông phù hợp với thiết bị đầu cuối.
Bước 4: Kiểm tra và Vận hành: Cấp nguồn cho PLC, theo dõi đèn LED RUN, ERR, SD/RD trên module. Nếu đèn ERR không sáng và đèn SD/RD nhấp nháy khi truyền dữ liệu là hệ thống đã hoạt động ổn định.

Sản phẩm sử dụng chung hệ sinh thái

Để tối ưu hóa hiệu suất, Module QJ71C24N thường được triển khai cùng:

CPU PLC Mitsubishi Q Series: Các dòng như Q03UDV, Q04UDV, Q06UDV.
Màn hình HMI Mitsubishi (GOT Series): Để thiết kế giao diện điều khiển trực quan.
Biến tần Mitsubishi (FR-A800, FR-E800): Điều khiển tốc độ động cơ qua mạng RS-485.
Phần mềm lập trình: GX Works2, GX Developer.
Phụ kiện: Cáp truyền thông chuyên dụng, đầu nối terminal block.

Ứng dụng thực tế của sản phẩm

Dây chuyền sản xuất tự động: Kết nối PLC với các cánh tay Robot hoặc máy đóng gói để điều phối quy trình.
Hệ thống quản lý năng lượng (EMS): Thu thập dữ liệu điện năng từ các đồng hồ đo điện Modbus RS-485.
Điều khiển tòa nhà (BMS/HVAC): Kết nối các bộ điều khiển nhiệt độ, độ ẩm và quạt thông gió tập trung.
Nhà máy xử lý nước: Điều khiển các bơm và van từ xa thông qua chuẩn RS-422/485.

FAQ - Câu hỏi thường gặp (Giải đáp từ chuyên gia AUT VN)

1. Tôi có thể sử dụng cả cổng RS-232 và RS-485 cùng một lúc không?

Hoàn toàn được. Hai cổng này hoạt động độc lập, cho phép bạn vừa kết nối với một máy tính qua RS-232, vừa điều khiển một mạng biến tần qua RS-485 song song.

2. Tại sao tôi nên chọn QJ71C24N thay vì dùng cổng truyền thông tích hợp trên CPU?

Cổng tích hợp thường hạn chế về chuẩn giao tiếp và khoảng cách truyền. QJ71C24N cung cấp khả năng truyền xa tới 1200m (với RS-485) và hỗ trợ nhiều giao thức chuyên sâu hơn, giúp hệ thống ổn định hơn trong môi trường công nghiệp.

3. Module này có tương thích với PLC dòng FX (FX3U, FX5U) không?

Không. QJ71C24N được thiết kế dành riêng cho dòng MELSEC-Q Series. Đối với dòng FX, bạn cần sử dụng các module truyền thông chuyên dụng cho dòng FX.

4. MC Protocol là gì và tại sao nó quan trọng?

MC Protocol là giao thức truyền thông độc quyền của Mitsubishi, cho phép các thiết bị bên thứ ba (như phần mềm SCADA, PC) đọc/ghi dữ liệu trực tiếp vào vùng nhớ của PLC một cách nhanh chóng và dễ dàng.

5. Tôi gặp lỗi đèn ERR sáng đỏ, nguyên nhân do đâu?

Lỗi này thường do cấu hình Parameter trong GX Works2 chưa khớp với thiết bị ngoại vi (sai Baud rate hoặc Parity) hoặc do đấu nối dây bị hở/ngắn mạch. Bạn nên kiểm tra lại sơ đồ đấu nối.

6. Khoảng cách 1200m của RS-485 có đạt được trong thực tế không?

Có, nếu bạn sử dụng cáp xoắn đôi chống nhiễu chất lượng cao và lắp điện trở cuối (Terminating Resistor) ở hai đầu đường truyền để triệt tiêu phản xạ tín hiệu.

7. Tốc độ 230.400 bps có quá nhanh cho các thiết bị cũ không?

Tốc độ này là tối đa. Bạn hoàn toàn có thể hạ xuống 9600 bps hoặc 19200 bps để tương thích với các thiết bị đời cũ hơn.

8. Sản phẩm mua tại AUT VN có được bảo hành không?

Có, tất cả sản phẩm tại AUT VN đều là hàng chính hãng, đầy đủ CO/CQ và được bảo hành theo tiêu chuẩn nhà sản xuất cùng chính sách hỗ trợ kỹ thuật từ đội ngũ kỹ sư của chúng tôi.

9. Tôi có cần cài đặt Driver gì cho máy tính để giao tiếp với module này không?

Bạn chỉ cần cài đặt phần mềm GX Works2 và Driver của cổng COM (nếu dùng USB-to-Serial) trên máy tính. Việc giao tiếp diễn ra thông qua cấu hình Parameter của PLC.

10. Làm thế nào để phân biệt QJ71C24N chính hãng và hàng nhái?

Hàng chính hãng có tem mác rõ ràng, số Serial khớp với vỏ hộp và quan trọng nhất là hoạt động ổn định tuyệt đối với phần mềm GX Works2. AUT VN cam kết 100% hàng chính hãng.
