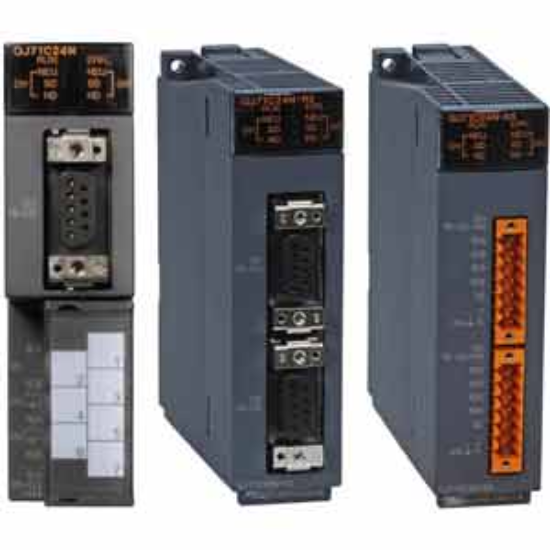

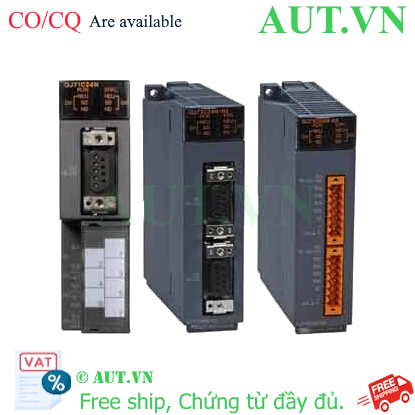

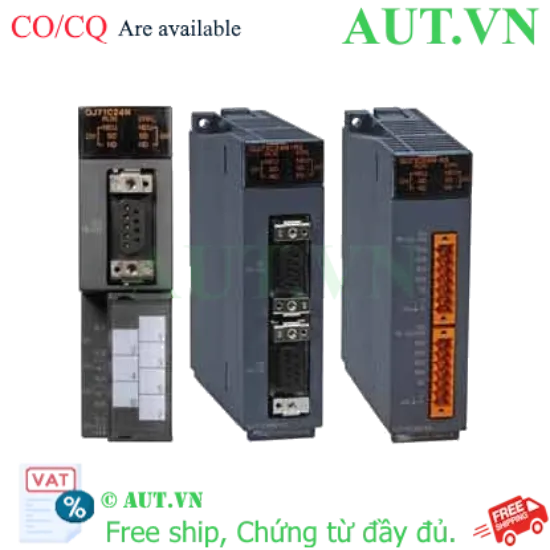

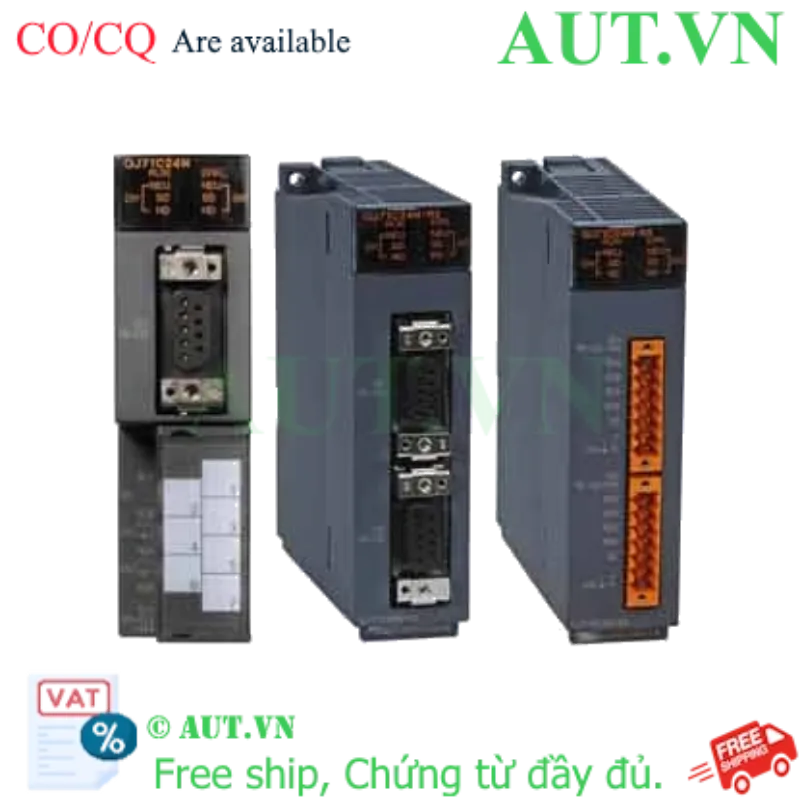

Module Truyền Thông Mitsubishi QJ71C24N-R4 | 2 Kênh RS-422/485, Tốc Độ 230.4kbps, Truyền Xa 1200m - Chính Hãng AUT VN

Kết nối đa điểm mạnh mẽ: Tích hợp 2 kênh RS-422/485 độc lập, cho phép kết nối đồng thời nhiều thiết bị ngoại vi mà không xung đột.
Hiệu suất truyền tải cao: Tốc độ truyền dữ liệu tối đa 230.4 kbps, đảm bảo phản hồi thời gian thực (real-time) chính xác tuyệt đối.
Phạm vi truyền dẫn cực xa: Khả năng truyền tín hiệu ổn định lên tới 1200m, giải pháp tối ưu cho nhà xưởng diện tích lớn.
Tương thích hoàn hảo: Thiết kế chuyên dụng cho PLC Mitsubishi dòng Q-Series, cấu hình linh hoạt qua GX Works2/3.
Cam kết chất lượng: Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO/CQ, bảo hành dài hạn tại AUT VN.

nhà chế tạo: Mitsubishi

SKU: QJ71C24N-R4

Tải xuống mẫu

Giá cũ: 12.332.250 ₫

Giá bán: 9.865.800 ₫

Số lượng:

Giới thiệu Module truyền thông Mitsubishi QJ71C24N-R4

Trong kỷ nguyên công nghiệp 4.0, việc xây dựng một hệ thống kết nối dữ liệu thông suốt giữa PLC và các thiết bị hiện trường là yếu tố sống còn để tối ưu hóa năng suất. Module truyền thông Mitsubishi QJ71C24N-R4 là giải pháp truyền dẫn nối tiếp cao cấp thuộc dòng MELSEC-Q Series, được phân phối chính hãng bởi AUT VN. Sản phẩm này không chỉ đơn thuần là một bộ chuyển đổi, mà là "cầu nối" chiến lược giúp PLC Mitsubishi trao đổi dữ liệu mượt mà với HMI, biến tần, cảm biến thông minh và hệ thống máy tính thông qua chuẩn RS-422/485.

Điểm nổi bật của Mitsubishi QJ71C24N-R4

Khả năng đa nhiệm mạnh mẽ: Với 2 kênh truyền độc lập, bạn có thể vận hành hai mạng truyền thông riêng biệt, loại bỏ hoàn toàn nguy cơ xung đột dữ liệu khi kết nối nhiều thiết bị cùng lúc.
Truyền dẫn xa, tối ưu chi phí: Hỗ trợ khoảng cách truyền lên đến 1200m, giúp doanh nghiệp giảm thiểu đáng kể chi phí lắp đặt cáp phức tạp và thiết bị trung gian trong các nhà xưởng quy mô lớn.
Tốc độ xử lý Real-time: Tần suất truyền tin lên tới 230.4 kbps đảm bảo mọi lệnh điều khiển và phản hồi từ thiết bị ngoại vi diễn ra gần như tức thời, tăng độ chính xác cho hệ thống.
Giao thức linh hoạt: Hỗ trợ đa dạng các chuẩn như MC Protocol, Non-procedure và Bidirectional protocol, đáp ứng mọi yêu cầu lập trình từ cơ bản đến phức tạp nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	QJ71C24N-R4
Loại Module	Serial Communication Module (Module truyền thông nối tiếp)
Chuẩn giao tiếp	RS-422 / RS-485
Số kênh truyền	2 kênh độc lập
Tốc độ truyền (Baud rate)	50 bps đến 230,400 bps
Khoảng cách truyền tối đa	1200 mét (Sử dụng cáp xoắn đôi bọc kim loại - STP)
Điện năng tiêu thụ	5VDC - 0.39A
Tiêu chuẩn chứng nhận	CE, UL, cUL, EAC

Nguồn tham khảo: Mitsubishi Electric Official

Lợi ích khi đầu tư Mitsubishi QJ71C24N-R4 cho hệ thống

Tối ưu hóa chu kỳ vận hành: Giảm độ trễ truyền tin giúp tối ưu hóa scan time của PLC, tăng cường khả năng kiểm soát các tác vụ tốc độ cao.
Độ bền chuẩn công nghiệp: Khả năng chống nhiễu điện từ (EMI) vượt trội, hoạt động ổn định trong môi trường khắc nghiệt (nhiệt độ cao, độ ẩm lớn).
Khả năng mở rộng linh hoạt: Dễ dàng tích hợp thêm thiết bị vào mạng truyền thông mà không cần thay đổi hạ tầng phần cứng, tiết kiệm chi phí nâng cấp lâu dài.
An tâm tuyệt đối với AUT VN: Cam kết hàng chính hãng, hỗ trợ kỹ thuật chuyên sâu 24/7 và chế độ bảo hành nhanh chóng.

Hướng dẫn lắp đặt và cấu hình (How-to)

Lắp đặt vật lý: Ngắt nguồn điện PLC $\rightarrow$ Gắn module QJ71C24N-R4 vào khe cắm (slot) trống trên Base unit của hệ thống Q-Series $\rightarrow$ Siết chặt vít cố định để đảm bảo tiếp xúc.
Kết nối dây: Sử dụng cáp xoắn đôi có bọc chống nhiễu (Shielded Twisted Pair - STP). Đấu nối chính xác theo sơ đồ chân D-Sub 9 pin cho chuẩn RS-422 hoặc RS-485.
Cấu hình phần mềm: Sử dụng GX Works2 hoặc GX Works3 $\rightarrow$ Truy cập Intelligent Function Module $\rightarrow$ Thiết lập các thông số: Baud rate, Data bit, Parity và Stop bit trùng khớp tuyệt đối với thiết bị đầu cuối.
Kiểm tra và Vận hành: Sử dụng các lệnh truyền nhận dữ liệu (Read/Write) trong PLC để test kết nối. Theo dõi đèn LED trạng thái (RUN/ERR) để xác nhận vận hành.

Sản phẩm thường sử dụng cùng (isRelatedTo)

Module truyền thông QJ71C24N (Chuẩn RS-232/422/485)
Module truyền thông QJ71C24N-R2
Module Relay QY10 (16 điểm)
Module Input QX41 (32DI)
Module Output QY41P (32 điểm Transistor Sink)

Ứng dụng thực tế của QJ71C24N-R4 (Application)

Ngành đóng gói & dán nhãn: Kết nối PLC với máy in date, máy dán nhãn để đồng bộ dữ liệu sản xuất theo thời gian thực.
Quản lý năng lượng: Thu thập dữ liệu từ hệ thống đồng hồ đo điện, bộ đo lưu lượng thông qua giao thức Modbus RS-485.
Điều khiển nhiệt độ: Kết nối tập trung các bộ điều khiển PID hoặc cảm biến nhiệt độ công nghiệp về PLC trung tâm.
Hệ thống SCADA: Đóng vai trò gateway truyền tải dữ liệu từ tầng thiết bị lên phần mềm giám sát trung tâm.

FAQ - Giải đáp thắc mắc thường gặp

1. QJ71C24N-R4 khác gì so với phiên bản QJ71C24N tiêu chuẩn? R4 được nâng cấp tối ưu cho 2 kênh RS-422/485 độc lập, tăng khả năng kết nối đa điểm và quản lý mạng truyền thông linh hoạt hơn.
2. Một kênh RS-485 của module này kết nối được tối đa bao nhiêu thiết bị? Thông thường có thể kết nối lên đến 31 thiết bị (nodes), tùy thuộc vào tốc độ baud và chất lượng cáp truyền dẫn.
3. Khi truyền xa 1200m có cần dùng bộ lặp (repeater) không? Nếu dùng cáp STP chất lượng cao và tốc độ baud thấp, bạn không cần repeater. Tuy nhiên, với tốc độ cao, chúng tôi khuyên dùng repeater mỗi 500m để đảm bảo tín hiệu.
4. Module có hỗ trợ giao thức Modbus RTU không? Có, bằng cách lập trình hàm truyền (Non-procedure), bạn hoàn toàn có thể triển khai giao thức Modbus RTU trên module này.
5. Làm sao để nhận biết module đang gặp lỗi? Hãy quan sát đèn LED trên mặt module. Nếu đèn ERR sáng đỏ, module đang gặp lỗi cấu hình hoặc phần cứng. Đèn RUN sáng xanh là hoạt động bình thường.
6. Tôi có thể sử dụng GX Works3 để cấu hình không? Hoàn toàn được. QJ71C24N-R4 tương thích hoàn toàn với cả hai phần mềm GX Works2 và GX Works3.
7. Sản phẩm mua tại AUT VN có giấy tờ chứng minh nguồn gốc không? Có, tất cả sản phẩm tại AUT VN đều cung cấp đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ hãng.
8. Loại cáp nào là tốt nhất để chống nhiễu cho QJ71C24N-R4? Hãy sử dụng cáp xoắn đôi có bọc kim loại (Shielded Twisted Pair - STP) và thực hiện nối đất một đầu để triệt tiêu nhiễu điện từ.
9. Module này hỗ trợ truyền nhận đồng thời (Full-duplex) không? Có, khi bạn cấu hình module chạy ở chế độ RS-422, nó sẽ hỗ trợ truyền nhận song công (Full-duplex).
10. Tại sao tôi đã đấu dây đúng nhưng vẫn không kết nối được với HMI? Bạn hãy kiểm tra 3 yếu tố: 1. Baud rate/Parity/Stop bit phải trùng khớp 100%; 2. Station Address của PLC và HMI không được trùng nhau; 3. Kiểm tra lại dây tín hiệu TX/RX có bị ngược không.
11. Thời gian bảo hành sản phẩm là bao lâu? Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Mitsubishi Electric, chi tiết vui lòng liên hệ bộ phận CSKH của AUT VN để được tư vấn.
12. QJ71C24N-R4 có thể thay thế cho các module truyền thông cũ không? Có, nếu hệ thống của bạn sử dụng Q-Series, đây là sự nâng cấp tuyệt vời để tăng cường khả năng kết nối và độ ổn định.
