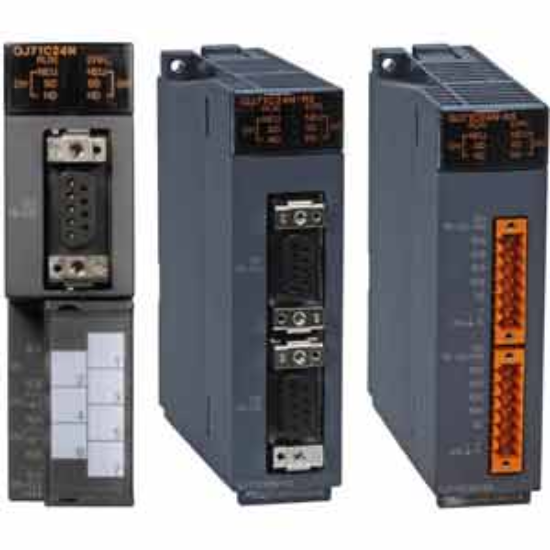

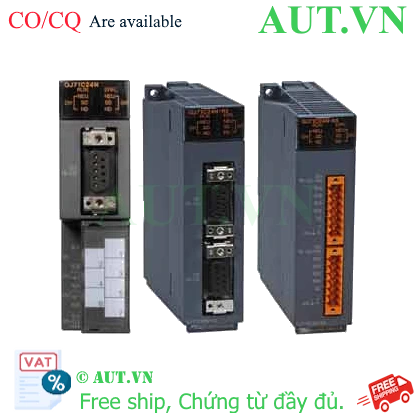

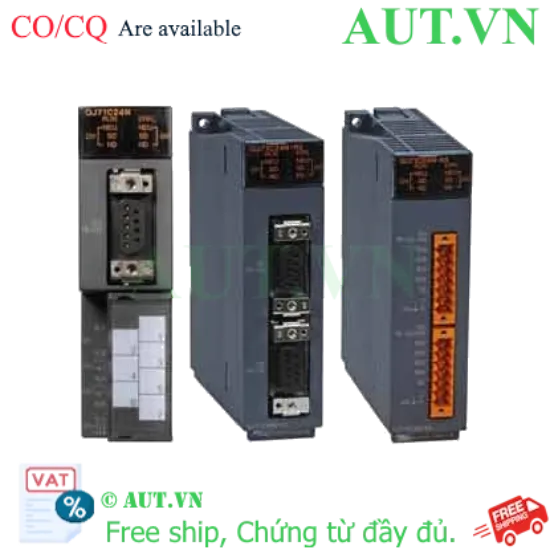

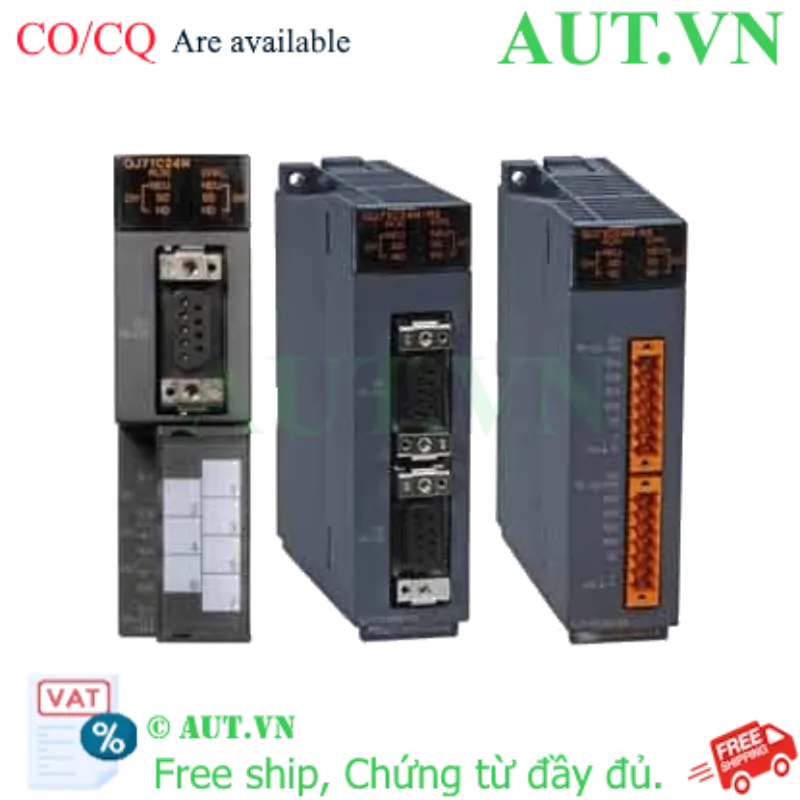

Module Mitsubishi QJ71C24N-R2 | 2 Cổng RS-232, 230.4Kbps, Cho PLC Q Series - AUT VN

Kết nối kép mạnh mẽ: Tích hợp 2 cổng RS-232 độc lập, cho phép giao tiếp song song với nhiều thiết bị ngoại vi cùng lúc.
Tốc độ truyền dữ liệu cực cao: Hỗ trợ Baud rate lên đến 230,400 bps, đảm bảo truyền tải dữ liệu thời gian thực không độ trễ.
Đa dạng giao thức: Hỗ trợ hoàn hảo MC Protocol, Non-procedure và các giao thức định nghĩa trước (Pre-defined).
Tương thích tuyệt đối: Thiết kế chuyên dụng cho dòng PLC Mitsubishi MELSEC-Q Series.
Chất lượng chính hãng: Sản phẩm được phân phối bởi AUT VN, cam kết đầy đủ CO/CQ và bảo hành uy tín.

nhà chế tạo: Mitsubishi

SKU: QJ71C24N-R2

Tải xuống mẫu

Giá cũ: 12.332.250 ₫

Giá bán: 9.865.800 ₫

Số lượng:

Giới thiệu Module truyền thông Mitsubishi QJ71C24N-R2

Trong kỷ nguyên tự động hóa 4.0, việc đảm bảo sự kết nối thông suốt giữa bộ điều khiển trung tâm và các thiết bị ngoại vi là yếu tố sống còn của dây chuyền sản xuất. Module Mitsubishi QJ71C24N-R2 là giải pháp truyền thông nối tiếp (Serial Communication) cao cấp, được thiết kế chuyên biệt cho dòng PLC MELSEC-Q Series. Sản phẩm đóng vai trò là "trung tâm điều phối dữ liệu", cho phép PLC trao đổi thông tin chính xác, tốc độ cao với máy tính (PC), cảm biến thông minh, cân điện tử hoặc các hệ thống đo lường công nghiệp, đảm bảo hệ thống vận hành đồng bộ và tin cậy tuyệt đối.

Điểm nổi bật của Mitsubishi QJ71C24N-R2

Khả năng quản lý song song: Với 2 cổng RS-232 hoạt động hoàn toàn độc lập, module giúp tối ưu hóa việc quản lý nhiều luồng dữ liệu mà không gây hiện tượng nghẽn mạng hay xung đột tín hiệu.
Hiệu suất truyền tải vượt trội: Tốc độ Baud rate tối đa 230,400 bps giúp loại bỏ hiện tượng trễ (latency), đáp ứng hoàn hảo cho các ứng dụng yêu cầu phản hồi tức thì.
Hệ sinh thái giao thức đa dạng: Hỗ trợ mạnh mẽ MC Protocol (3C/4C frame), Non-procedure và các giao thức định nghĩa trước, giúp các kỹ sư dễ dàng tích hợp vào mọi hệ thống hiện có.
Độ bền chuẩn công nghiệp: Thiết kế vỏ chắc chắn với khả năng chống nhiễu điện từ (EMI) cực tốt, đảm bảo vận hành ổn định 24/7 trong môi trường nhà máy khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm	QJ71C24N-R2
Loại giao tiếp	RS-232 (Serial Communication)
Số lượng cổng	02 Cổng RS-232 độc lập
Tốc độ truyền (Baud rate)	50 ~ 230,400 bps
Giao thức hỗ trợ	MC Protocol, Non-procedure, Pre-defined protocol
Điện áp tiêu thụ	5VDC (Dòng tiêu thụ tối đa 0.26A)
Khoảng cách truyền tối đa	15 mét
Kích thước (HxWxD)	89 x 45 x 110 mm (Chuẩn Q Series)
Trọng lượng	~ 0.2 kg

Nguồn tham khảo: Mitsubishi Electric Official Site

Lợi ích khi sử dụng Module QJ71C24N-R2 cho hệ thống

Tối ưu hóa chi phí và diện tích: Việc tích hợp 2 cổng trên cùng 1 module giúp giảm số lượng thiết bị lắp đặt, tiết kiệm không gian tủ điện và giảm chi phí đầu tư phần cứng đáng kể.
Giảm thiểu thời gian dừng máy (Downtime): Độ tin cậy cao giúp loại bỏ các lỗi truyền thông ngẫu nhiên, đảm bảo dây chuyền sản xuất vận hành liên tục và ổn định.
Triển khai nhanh chóng: Nhờ hỗ trợ đa dạng các giao thức chuẩn công nghiệp, việc lập trình kết nối trở nên đơn giản hơn, giúp rút ngắn thời gian commissioning dự án.
Khả năng mở rộng linh hoạt: Thiết kế module cho phép thay thế hoặc nâng cấp dễ dàng mà không gây ảnh hưởng đến cấu trúc điều khiển tổng thể.

Hướng dẫn cài đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý - Gắn module QJ71C24N-R2 vào khe cắm trống trên Base Unit của PLC Mitsubishi Q Series. Đảm bảo module đã khớp hoàn toàn và được cố định chắc chắn.
Bước 2: Đấu nối cáp - Sử dụng cáp RS-232 chuẩn (ưu tiên loại có bọc kim chống nhiễu) để kết nối cổng của module với thiết bị ngoại vi (PC, Cảm biến, HMI).
Bước 3: Cấu hình phần mềm - Sử dụng phần mềm GX Works2 hoặc GX Works3. Truy cập mục Intelligent Function Module để thiết lập các thông số: Baud rate, Data bit, Stop bit và Parity.
Bước 4: Thiết lập giao thức - Lựa chọn giao thức truyền thông phù hợp (Ví dụ: MC Protocol cho kết nối SCADA, Non-procedure cho các thiết bị tùy chỉnh).
Bước 5: Kiểm tra & Vận hành - Thực hiện chương trình kiểm tra truyền nhận dữ liệu thực tế (Ping/Read/Write) trước khi đưa vào vận hành chính thức.

Sản phẩm sử dụng chung cho hệ thống đồng bộ

Để đạt hiệu quả vận hành cao nhất, QJ71C24N-R2 nên được kết hợp cùng các thiết bị sau:

PLC Mitsubishi Q Series: Các dòng CPU và Base Unit tương thích.
Cáp RS-232 chuyên dụng: Cáp chất lượng cao để đảm bảo tốc độ truyền tải 230.4Kbps không bị suy hao.
HMI Mitsubishi dòng GOT: Giải pháp giám sát và điều khiển trực quan.
Thiết bị đo lường/Biến tần: Các thiết bị hỗ trợ chuẩn giao tiếp Serial RS-232.

Ứng dụng thực tế của Module QJ71C24N-R2

Hệ thống SCADA: Kết nối PLC với máy tính công nghiệp để thu thập dữ liệu, giám sát và điều khiển từ xa.
Quản lý chất lượng tự động: Giao tiếp giữa PLC và các cân điện tử, máy đo laser, máy đo kích thước để kiểm soát chất lượng sản phẩm thời gian thực.
Điều phối dây chuyền sản xuất: Kết nối và điều phối hoạt động giữa nhiều PLC Q Series hoặc các bộ điều khiển nhiệt độ, độ ẩm chuyên dụng.
Tích hợp phần mềm MES: Truyền dữ liệu sản xuất trực tiếp từ tầng máy móc lên hệ thống quản lý điều hành sản xuất (MES).

Câu hỏi thường gặp (FAQ)

1. Module QJ71C24N-R2 có tương thích với PLC dòng FX không?
Trả lời: Không, sản phẩm này được thiết kế chuyên biệt cho dòng Q Series. Với dòng FX, quý khách vui lòng liên hệ AUT VN để được tư vấn các module phù hợp hơn.

2. Tôi có thể kết nối 2 thiết bị khác nhau cùng lúc không?
Trả lời: Có, 2 cổng RS-232 hoạt động hoàn toàn độc lập, cho phép bạn giao tiếp đồng thời với 2 thiết bị ngoại vi khác nhau.

3. Khoảng cách truyền tối đa bao nhiêu mét?
Trả lời: Khoảng cách khuyến cáo là 15m để đảm bảo tốc độ cao nhất. Nếu cần xa hơn, hãy sử dụng thêm bộ chuyển đổi RS-232 sang RS-485.

4. Tốc độ 230,400 bps có ổn định không?
Trả lời: Rất ổn định nếu sử dụng cáp chuẩn và được cấu hình đúng thông số trong GX Works.

5. Giao thức MC Protocol có ưu điểm gì?
Trả lời: Đây là giao thức độc quyền của Mitsubishi, giúp việc đọc/ghi dữ liệu vào vùng nhớ PLC cực nhanh và đơn giản hóa quá trình lập trình.

6. Cần phần mềm gì để cấu hình module này?
Trả lời: Quý khách cần sử dụng phần mềm GX Works2 hoặc GX Works3 để thiết lập thông số truyền thông.

7. Làm sao để mua được hàng chính hãng tại AUT VN?
Trả lời: Quý khách chỉ cần liên hệ qua hotline hoặc website aut.vn, chúng tôi cam kết cung cấp hàng chính hãng với đầy đủ CO/CQ.

8. Sản phẩm có được bảo hành không?
Trả lời: Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn Mitsubishi Electric qua hệ thống AUT VN.

9. Module này có chống nhiễu tốt không?
Trả lời: Có, module đạt chuẩn công nghiệp với khả năng cách ly nhiễu điện từ (EMI) cực tốt, phù hợp môi trường nhà máy.

10. Tôi có cần mua thêm cáp kết nối không?
Trả lời: Có, quý khách cần sử dụng cáp RS-232 chuẩn để kết nối module với thiết bị ngoại vi.

11. Module có thể lắp trên Base Unit nào?
Trả lời: Module này tương thích với tất cả các Base Unit của dòng Mitsubishi MELSEC-Q Series.

12. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Trả lời: Có, AUT VN luôn có đội ngũ kỹ sư chuyên sâu sẵn sàng hỗ trợ cài đặt và xử lý sự cố cho khách hàng.
