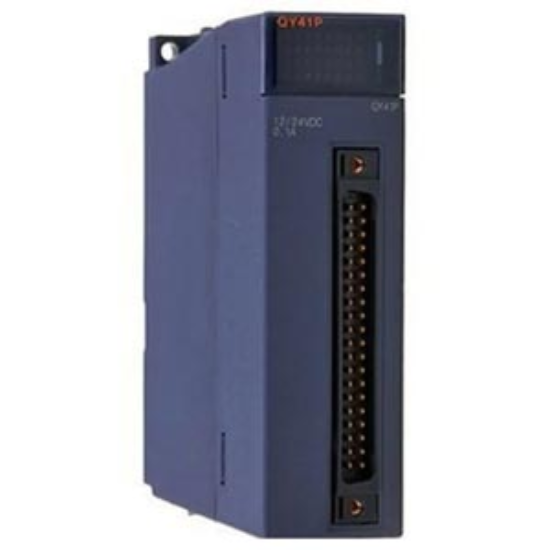

Module Ngõ Ra PLC Mitsubishi QY41P | 32 Điểm Transistor Sink, Tốc Độ 1ms, Chính Hãng AUT VN

Model: QY41P (Dòng MELSEC-Q Mitsubishi Electric)
Loại ngõ ra: Transistor Sink (NPN) - Tốc độ đáp ứng siêu nhanh ≤ 1ms
Số lượng điểm: 32 ngõ ra kỹ thuật số độc lập, mật độ cao
Thông số điện: 12-24VDC, dòng tải 0.1A/điểm (Tối đa 2A/common)
Kết nối: Đầu nối 40-pin chuyên dụng, tối ưu diện tích tủ điện
Cam kết: Hàng chính hãng 100%, CO/CQ đầy đủ, bảo hành 12 tháng tại AUT VN

nhà chế tạo: Mitsubishi

khả dụng: Trong kho

SKU: QY41P

Tải xuống mẫu

Giá cũ: 4.522.200 ₫

Giá bán: 3.617.760 ₫

Số lượng:

Giới thiệu Module Ngõ Ra PLC Mitsubishi QY41P

Module ngõ ra PLC Mitsubishi QY41P là giải pháp mở rộng hiệu suất cao được thiết kế chuyên biệt cho hệ thống điều khiển dòng MELSEC-Q của Mitsubishi Electric. Trong bối cảnh tự động hóa công nghiệp đòi hỏi sự chính xác tuyệt đối, QY41P đóng vai trò là cầu nối điều khiển tốc độ cao với 32 điểm ngõ ra dạng Transistor Sink (NPN). Sản phẩm lý tưởng để điều khiển các thiết bị chấp hành nhạy bén như van điện từ (solenoid), relay trung gian hoặc các bộ điều khiển logic khác, đảm bảo hệ thống vận hành mượt mà và ổn định trong mọi điều kiện môi trường khắt khe.

Điểm nổi bật của Module Mitsubishi QY41P

Mật độ điểm tối ưu: Tích hợp 32 điểm ngõ ra trên một module nhỏ gọn, giúp tối ưu hóa không gian lắp đặt và đơn giản hóa sơ đồ đi dây trong tủ điện.
Tốc độ phản hồi cực nhanh: Với thời gian đáp ứng ≤ 1ms, QY41P cho phép thực hiện các chu kỳ đóng cắt tần suất cao, đáp ứng hoàn hảo cho các dây chuyền sản xuất tốc độ cao mà các module relay thông thường không làm được.
Độ bền vận hành vượt trội: Sử dụng công nghệ Transistor bán dẫn giúp loại bỏ hiện tượng mòn tiếp điểm cơ học, kéo dài tuổi thọ thiết bị lên đến hàng triệu chu kỳ đóng cắt.
Tiêu chuẩn an toàn công nghiệp: Tích hợp mạch bảo vệ quá tải và chống nhiễu điện từ (EMC), hạn chế tối đa rủi ro dừng máy đột ngột, đảm bảo an toàn cho toàn bộ hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	QY41P
Dòng sản phẩm	MELSEC-Q Series
Loại ngõ ra	Transistor Sink (NPN)
Số lượng điểm ngõ ra	32 điểm
Điện áp tải định mức	12V - 24V DC
Dòng điện tối đa/điểm	0.1A
Dòng điện tối đa/common	2A
Thời gian đáp ứng (ON/OFF)	≤ 1 ms
Kiểu kết nối	Connector 40-pin
Trọng lượng	~ 0.2kg

Nguồn tham khảo: Mitsubishi Electric Official Website.

Lợi ích khi sử dụng Module QY41P từ AUT VN

Khi lựa chọn QY41P, quý khách hàng không chỉ mua một linh kiện, mà là đầu tư vào sự bền vững của dây chuyền sản xuất. Việc chuyển đổi sang module Transistor giúp giảm chi phí bảo trì định kỳ và loại bỏ rủi ro hỏng hóc tiếp điểm. Đặc biệt, khi mua hàng tại AUT VN, quý khách nhận được:

Cam kết chính hãng: Đầy đủ giấy tờ CO/CQ, minh bạch nguồn gốc xuất xứ.
Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư chuyên sâu tại AUT VN hỗ trợ cấu hình, đấu nối và tối ưu hóa chương trình PLC.
Chế độ bảo hành uy tín: Bảo hành chính hãng 12 tháng, chính sách đổi trả linh hoạt, nhanh chóng.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra thiết bị: Đối chiếu Model QY41P và kiểm tra ngoại quan sản phẩm trước khi lắp đặt.
Bước 2: Lắp đặt vật lý: Gắn module chắc chắn vào Base của PLC dòng Q-Series, đảm bảo các chốt khóa đã khớp hoàn toàn.
Bước 3: Cấp nguồn: Kết nối nguồn 24VDC ổn định cho module qua các chân nguồn quy định để tránh sốc điện.
Bước 4: Đấu nối ngõ ra: Sử dụng cáp 40-pin chuyên dụng để kết nối các điểm Output tới thiết bị chấp hành (Relay trung gian, Solenoid...).
Bước 5: Cấu hình phần mềm: Sử dụng GX Works2 hoặc GX Works3, khai báo Module ngõ ra trong mục I/O Assignment.
Bước 6: Vận hành thử: Kích hoạt từng ngõ ra qua chế độ Monitor để kiểm tra tính chính xác và thời gian đáp ứng của tín hiệu.

Sản phẩm sử dụng chung với Module QY41P

Để xây dựng một hệ thống điều khiển hoàn chỉnh và đồng bộ, QY41P thường được kết hợp với:

CPU Mitsubishi Q Series: Các model hiệu suất cao như Q03UDV, Q06UDV, Q04UDE...
Module Nguồn: Q61P hoặc Q62P để cung cấp năng lượng ổn định cho toàn hệ thống.
Module Đầu Vào: QX41 (32 điểm) hoặc QX42 (64 điểm) để tiếp nhận tín hiệu từ cảm biến.
Thiết bị ngoại vi: Relay trung gian 24VDC, Van điện từ (Solenoid Valve), Đèn tháp hiển thị trạng thái.

Ứng dụng thực tế của Module QY41P

Nhờ tốc độ xử lý cực nhanh và độ tin cậy cao, QY41P được ứng dụng rộng rãi trong:

Ngành đóng gói & Thực phẩm: Điều khiển xylanh khí nén, băng tải phân loại sản phẩm tốc độ cao.
Sản xuất linh kiện điện tử: Điều khiển các cánh tay Robot gắp-nhả với độ chính xác mili giây.
Xử lý nước & Hóa chất: Điều khiển hệ thống van điện từ trong quy trình pha trộn tự động hóa.
Máy CNC & Laser: Xử lý các tín hiệu logic điều hướng nhanh trong quá trình gia công cơ khí chính xác.

Câu hỏi thường gặp (FAQ)

1. QY41P là ngõ ra Sink hay Source?

QY41P là loại Transistor Sink (NPN). Khi được kích hoạt, tín hiệu ngõ ra sẽ kéo tải xuống mức 0V (GND).

2. Tôi có thể dùng QY41P điều khiển trực tiếp bóng đèn 220VAC không?

Tuyệt đối không. QY41P chỉ hỗ trợ điện áp 12-24VDC. Để điều khiển tải 220VAC, bạn bắt buộc phải dùng QY41P để kích một Relay trung gian 24VDC, sau đó dùng tiếp điểm Relay để đóng ngắt 220VAC.

3. Dòng điện tối đa cho mỗi điểm ngõ ra là bao nhiêu?

Mỗi điểm ngõ ra chịu tải tối đa 0.1A. Lưu ý tổng dòng điện cho mỗi nhóm common không được vượt quá 2A để tránh gây hỏng module.

4. Module này có tương thích với PLC dòng FX của Mitsubishi không?

Không. QY41P được thiết kế chuyên biệt cho dòng MELSEC-Q Series. Dòng FX sử dụng các module mở rộng riêng biệt.

5. Tại sao tôi nên chọn QY41P thay vì module Relay (như QY10)?

QY41P có tốc độ đóng cắt nhanh hơn hàng chục lần (1ms so với relay) và không bị mòn tiếp điểm vật lý, cực kỳ phù hợp cho các ứng dụng yêu cầu tần suất đóng ngắt liên tục.

6. Làm sao để xác định hàng QY41P chính hãng từ AUT VN?

Sản phẩm chính hãng có tem nhãn Mitsubishi rõ nét, số Serial trùng khớp trên thân máy và vỏ hộp, đi kèm chứng chỉ CO/CQ đầy đủ từ nhà sản xuất.

7. Thời gian đáp ứng ≤ 1ms mang lại lợi ích gì trong thực tế?

Điều này giúp hệ thống phản ứng gần như tức thời, cực kỳ quan trọng trong các ứng dụng dừng khẩn cấp hoặc điều khiển vị trí chính xác cao cho Robot và máy CNC.
