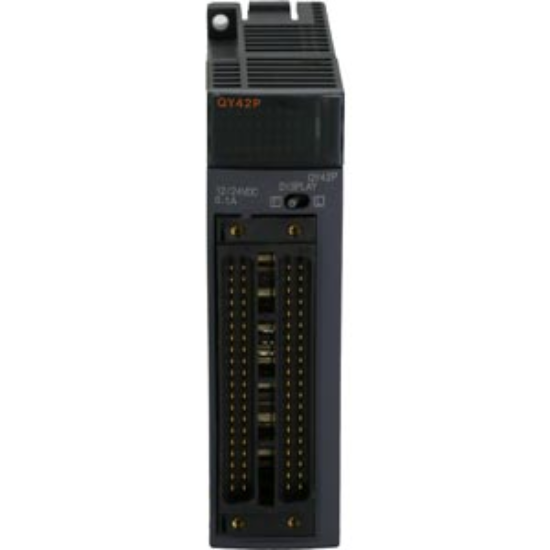

Module PLC Mitsubishi QY42P | 64 Ngõ Ra Transistor, Tốc Độ 1ms, Chính Hãng AUT VN

Thương hiệu: Mitsubishi Electric (MELSEC-Q Series)
Số điểm ngõ ra: 64 điểm Transistor (Sink type) - Mật độ cực cao
Điện áp tải: 12-24VDC, dòng tải 0.1A/điểm
Tốc độ đáp ứng: Siêu nhanh 1ms (ON/OFF)
Kết nối: Đầu nối 40 chân, tối ưu diện tích tủ điện
Cam kết: Chính hãng, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN

nhà chế tạo: Mitsubishi

khả dụng: Trong kho

SKU: QY42P

Tải xuống mẫu

Giá cũ: 7.263.000 ₫

Giá bán: 5.810.400 ₫

Số lượng:

Giới thiệu về Module Ngõ Ra PLC Mitsubishi QY42P

Trong kỷ nguyên tự động hóa công nghiệp 4.0, việc tối ưu hóa không gian tủ điện mà vẫn đảm bảo khả năng điều khiển linh hoạt là bài toán nan giải của nhiều kỹ sư. Module Mitsubishi QY42P thuộc dòng MELSEC-Q Series chính là lời giải hoàn hảo. Đây là module mở rộng ngõ ra số với mật độ điểm cực cao, cho phép điều khiển lên đến 64 thiết bị ngoại vi chỉ trên một module duy nhất.

Tại AUT VN, chúng tôi cung cấp giải pháp QY42P chính hãng, giúp doanh nghiệp giảm thiểu số lượng module lắp đặt, từ đó tối ưu chi phí vật tư và đơn giản hóa công tác đấu nối, vận hành hệ thống.

Điểm nổi bật của Module QY42P

Mật độ điều khiển vượt trội: Với 64 điểm ngõ ra, QY42P loại bỏ nhu cầu sử dụng nhiều module 32 điểm, giúp tủ điện gọn gàng và chuyên nghiệp hơn.
Tốc độ phản hồi siêu tốc: Thời gian đáp ứng chỉ 1ms, đáp ứng hoàn hảo cho các ứng dụng yêu cầu độ chính xác thời gian tuyệt đối như van điện từ tốc độ cao hoặc rơ-le trung gian.
Độ tin cậy cấp công nghiệp: Khả năng chống nhiễu điện từ (EMC) mạnh mẽ, đảm bảo tín hiệu điều khiển luôn chính xác, không xảy ra hiện tượng kích hoạt nhầm.
Thiết kế Plug-in linh hoạt: Dễ dàng tháo lắp, thay thế nhanh chóng (Hot-swap trong một số điều kiện), giảm thiểu thời gian dừng máy (Downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Specification)
Model	QY42P
Dòng sản phẩm (Series)	MELSEC-Q Series
Loại ngõ ra (Output Type)	Transistor (Sink type)
Số điểm ngõ ra (I/O Points)	64 điểm
Điện áp tải định mức	12 - 24VDC
Dòng tải tối đa (Max Load Current)	0.1A mỗi điểm
Thời gian đáp ứng (OFF $\rightarrow$ ON)	1ms
Thời gian đáp ứng (ON $\rightarrow$ OFF)	1ms
Kiểu đấu nối (Connection)	Connector 40 chân (40-pin connector)
Kích thước (RxCxS)	98mm x 27.4mm x 90mm
Trọng lượng	Xấp xỉ 0.15kg

Nguồn tham khảo: Mitsubishi Electric Global Official

Lợi ích khi lựa chọn Mitsubishi QY42P tại AUT VN

Tiết kiệm chi phí đầu tư: Giảm số lượng module và phụ kiện đi kèm, tối ưu chi phí lắp đặt ban đầu.
Nâng cao năng suất: Tốc độ xử lý 1ms giúp rút ngắn chu kỳ vận hành của máy, tăng sản lượng sản phẩm trên mỗi giờ.
Hệ sinh thái chính hãng: AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ, loại bỏ hoàn toàn rủi ro hàng giả, hàng kém chất lượng.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư AUT VN hỗ trợ từ khâu tư vấn chọn mã, hướng dẫn đấu nối đến xử lý sự cố thực tế.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Kiểm tra nguồn cấp: Xác nhận nguồn DC cho tải nằm trong dải 12-24VDC. Cảnh báo: Không cấp nguồn AC trực tiếp vào module.
Bước 2: Lắp đặt module: Gắn module QY42P vào Base Unit của PLC Q-Series, đẩy chặt và khóa chốt cố định.
Bước 3: Đấu nối dây: Sử dụng cáp kết nối 40 chân chuyên dụng. Thực hiện đấu nối tải (Solenoid, Relay...) theo đúng sơ đồ chân (Pinout) từ nhà sản xuất.
Bước 4: Cấu hình phần mềm: Sử dụng GX Works2 hoặc GX Works3 để khai báo module, thiết lập địa chỉ I/O tương ứng.
Bước 5: Test vận hành: Chạy thử ở chế độ Manual để kiểm tra từng điểm ngõ ra trước khi chuyển sang chế độ Auto.

Sản phẩm sử dụng chung (Combo gợi ý)

Để hệ thống vận hành đồng bộ và đạt hiệu suất cao nhất, quý khách nên kết hợp QY42P với:

CPU Q-Series: Q03UDV, Q04UDH hoặc Q06UDV để xử lý logic tốc độ cao.
Module Nguồn Q61P: Đảm bảo nguồn điện ổn định cho toàn bộ rack PLC.
Module Ngõ Vào QX42: Cặp bài trùng 64 điểm input - 64 điểm output cho các hệ thống lớn.
Cáp kết nối 40-pin: Phụ kiện chuẩn công nghiệp để đảm bảo truyền dẫn tín hiệu ổn định.

Ứng dụng thực tế của QY42P

Module QY42P được tin dùng trong các hệ thống:

Dây chuyền đóng gói & phân loại: Điều khiển hàng loạt xi lanh khí nén và băng tải phân loại.
Hệ thống CNC & Robot: Xuất tín hiệu điều khiển các cơ cấu chấp hành yêu cầu phản hồi cực nhanh.
Sản xuất linh kiện điện tử: Điều khiển mảng đèn LED chỉ thị hoặc relay trung gian điều hướng.
Xử lý nước thải & Hóa chất: Điều khiển đóng mở tập trung hàng loạt van điện từ trong chu trình lọc.

Câu hỏi thường gặp (FAQ)

1. Module QY42P là loại Sink hay Source?
Trả lời: QY42P là loại Sink type (ngõ ra nối mass), nghĩa là khi kích hoạt, module sẽ kéo chân ngõ ra xuống mức 0V, phù hợp với tải cấp nguồn dương.

2. Tại sao tôi nên chọn QY42P thay vì dùng 2 module 32 điểm?
Trả lời: QY42P giúp tiết kiệm 50% diện tích lắp đặt trên Base Unit, giảm chi phí mua module và giảm thiểu dây dẫn trong tủ điện.

3. Tốc độ đáp ứng 1ms có thực sự quan trọng?
Trả lời: Có. Trong các máy đóng gói tốc độ cao, sai số 10ms có thể làm sai lệch vị trí sản phẩm. 1ms đảm bảo sự chính xác tuyệt đối cho chu kỳ máy.

4. QY42P có tương thích với các CPU dòng Q đời cũ không?
Trả lời: Có, QY42P tương thích hoàn toàn với hầu hết các CPU thuộc hệ sinh thái MELSEC-Q Series của Mitsubishi.

5. Tôi có thể đấu trực tiếp motor DC vào QY42P không?
Trả lời: Không. Dòng tải tối đa chỉ 0.1A. Bạn cần sử dụng Relay trung gian hoặc Transistor đệm để điều khiển motor hoặc tải công suất lớn.

6. Làm sao để biết QY42P mua tại AUT VN là chính hãng?
Trả lời: Sản phẩm có tem mác Mitsubishi, số series trùng khớp trên vỏ và giấy tờ, đi kèm chứng chỉ CO/CQ từ nhà sản xuất.

7. Nếu một điểm ngõ ra bị hỏng, tôi có sửa được không?
Trả lời: Vì là module tích hợp mật độ cao, việc sửa chữa đơn lẻ rất khó và không khuyến khích. Bạn nên thay thế module mới để đảm bảo an toàn hệ thống.

8. Cáp 40 chân của QY42P có bán rời không?
Trả lời: Có, AUT VN cung cấp đầy đủ các loại cáp kết nối 40 chân chuẩn cho QY42P với nhiều chiều dài khác nhau.

9. QY42P có xuất xung điều khiển Servo được không?
Trả lời: QY42P là module ngõ ra số On/Off. Để điều khiển xung (Pulse) cho Servo/Step, bạn cần dùng module QD hoặc QE.
