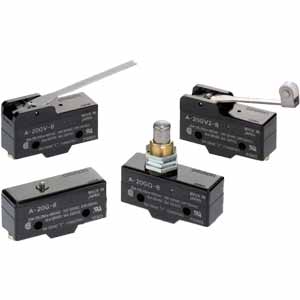

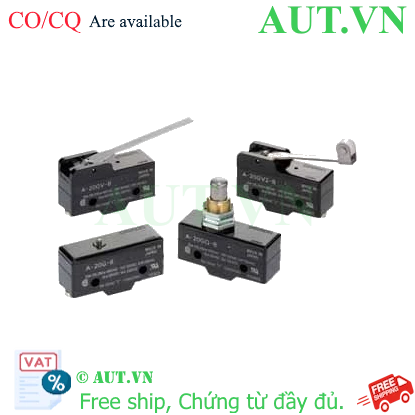

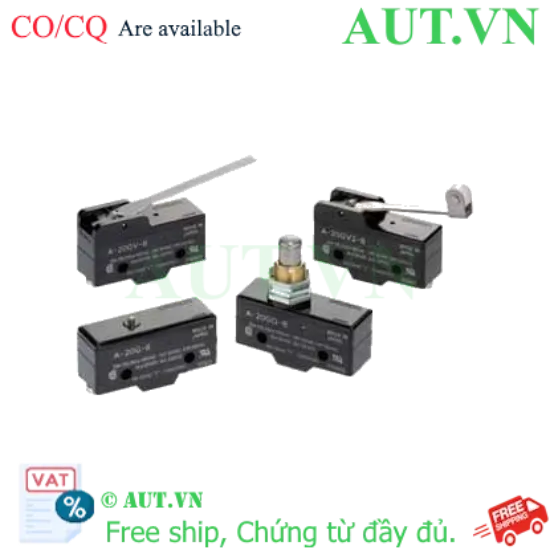

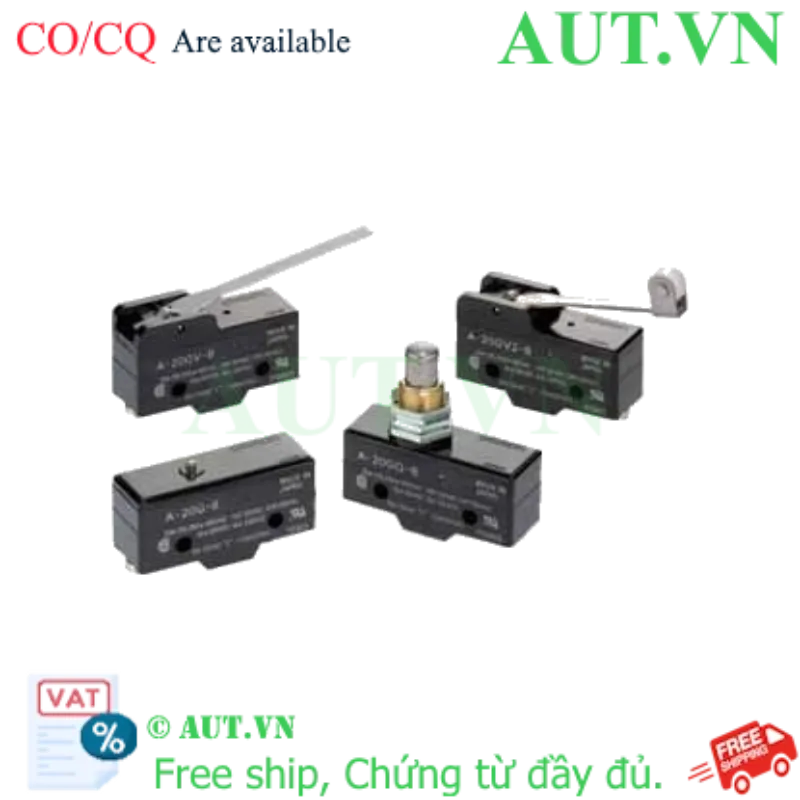

Công tắc hành trình Omron A-20GQ21-B | Pít-tông Con lăn chéo | Tải 20A

Thương hiệu: Omron (Nhật Bản) chính hãng
Model: A-20GQ21-B
Cơ chế: Pít-tông con lăn chéo (Cross-roller plunger) siêu bền
Khả năng chịu tải: 20A tại 250VAC (Chuyên dụng cho tải lớn)
Cấu hình tiếp điểm: SPDT (1 cực 2 hướng) linh hoạt
Tiêu chuẩn: Đạt chứng nhận UL, CSA, an toàn tuyệt đối
Đơn vị phân phối: AUT VN

nhà chế tạo: Omron

SKU: A-20GQ21-B

Tải xuống mẫu

Giá cũ: 622.350 ₫

Giá bán: 497.880 ₫

Giới thiệu về Công tắc hành trình Omron A-20GQ21-B

Bạn đang tìm kiếm một giải pháp kiểm soát vị trí chính xác và có khả năng chịu tải cực cao cho hệ thống máy móc của mình? Công tắc hành trình Omron A-20GQ21-B chính là câu trả lời hoàn hảo. Thuộc series A danh tiếng từ Omron, model này không chỉ là một thiết bị đóng ngắt thông thường mà còn là 'người gác cổng' tin cậy cho các hệ thống tự động hóa công nghiệp.

Điểm khác biệt cốt lõi giúp Omron A-20GQ21-B vượt trội so với các dòng switch khác chính là cơ chế pít-tông con lăn chéo (Cross-roller plunger). Thiết kế này cho phép giảm thiểu ma sát tối đa khi có vật thể tác động, giúp thiết bị hoạt động mượt mà, chính xác và đặc biệt là kéo dài tuổi thọ cơ học đáng kể trong môi trường vận hành liên tục.

Điểm nổi bật của Omron A-20GQ21-B

Khả năng chịu tải cực mạnh: Với dòng điện định mức lên đến 20A, sản phẩm cho phép điều khiển trực tiếp các tải điện trở lớn mà không lo hiện tượng dính tiếp điểm hay quá nhiệt.
Cơ chế Cross-roller độc đáo: Pít-tông con lăn chéo giúp phân tán lực tác động đều, ngăn ngừa sự mài mòn cơ học, đảm bảo tín hiệu luôn dứt khoát.
Độ bền công nghiệp: Chịu được dải nhiệt độ khắc nghiệt từ -25°C đến 80°C, hoạt động ổn định ngay cả trong môi trường nhà máy nóng ẩm.
Độ tin cậy cao: Đạt các tiêu chuẩn quốc tế khắt khe như UL và CSA, đảm bảo an toàn tuyệt đối cho hệ thống điện và người vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	A-20GQ21-B
Kiểu tác động	Pít-tông con lăn chéo (Cross-roller plunger)
Cấu hình tiếp điểm	SPDT (1 cực 2 hướng)
Dòng điện định mức	20A tại 250VAC (Tải điện trở)
Lực tác động tối đa	6.18N
Khoảng cách tác động (Operating distance)	1.3 mm
Quãng đường vượt giới hạn (Over travel)	3.58 mm
Phương pháp đấu nối	Đầu nối vít (Screw Terminals)
Kích thước lỗ lắp đặt	Ø14.5 mm
Nhiệt độ vận hành	-25°C đến 80°C
Cấp bảo vệ (IP Rating)	IP00 (Khuyến nghị dùng kèm nắp bảo vệ)
Tiêu chuẩn an toàn	UL, CSA

Lợi ích khi sử dụng Omron A-20GQ21-B cho hệ thống của bạn

Bảo vệ máy móc tối ưu: Ngăn chặn các sự cố va chạm hoặc vượt quá giới hạn hành trình, bảo vệ các bộ phận cơ khí đắt tiền.
Giảm chi phí bảo trì: Nhờ thiết kế con lăn chéo giảm ma sát, bạn sẽ ít phải thay thế linh kiện hơn, tiết kiệm ngân sách vận hành.
Tín hiệu ổn định: Đảm bảo dữ liệu truyền về PLC luôn chính xác, loại bỏ tình trạng báo lỗi giả do tiếp điểm kém.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định chính xác vị trí điểm giới hạn hành trình cần kiểm soát trên máy.
Bước 2: Thực hiện khoan lỗ Ø14.5mm trên bề mặt lắp đặt và cố định thân công tắc bằng vít chuyên dụng.
Bước 3: Đấu nối dây dẫn vào các terminal theo sơ đồ SPDT (Lưu ý kiểm tra kỹ chân Common, NC và NO để tránh đấu nhầm).
Bước 4: Căn chỉnh vị trí pít-tông sao cho khi vật thể chạm vào, hành trình tác động đạt ngưỡng 1.3mm để đảm bảo độ nhạy.
Bước 5: Vận hành thử nghiệm máy ở tốc độ thấp trước khi chạy tải thật để kiểm tra độ phản hồi.

Sản phẩm liên quan và phụ kiện (isRelatedTo)

Nắp bảo vệ đầu đấu nối: Các dòng AP1-A, AP-B (Giúp tăng cường khả năng chống bụi và ẩm).
Công tắc hành trình Omron A-Series: Các model có cần gạt hoặc bánh xe con lăn khác tùy nhu cầu.
Thiết bị điều khiển: Bộ điều khiển PLC Omron, Relay trung gian, Bộ nguồn DC.

Ứng dụng thực tế (Application)

Máy CNC & Máy gia công: Giới hạn hành trình trục X, Y, Z và xác định điểm Home (Zero).
Hệ thống băng tải: Kiểm soát vị trí dừng sản phẩm hoặc phát hiện tình trạng ùn tắc trên dây chuyền.
Robot công nghiệp: Định vị góc quay và giới hạn chuyển động của các khớp nối robot.
Máy đóng gói tự động: Kiểm soát vị trí màng bao bì và các bộ phận chuyển động tốc độ cao.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn pít-tông con lăn chéo thay vì chốt nhấn phẳng?
Pít-tông con lăn chéo giúp giảm lực ma sát cực lớn khi vật thể va chạm, từ đó bảo vệ đầu nhấn không bị mòn nhanh và duy trì tín hiệu đóng ngắt chính xác hơn.

2. Omron A-20GQ21-B có thể dùng trong môi trường ẩm ướt không?
Sản phẩm có chuẩn IP00. Để sử dụng trong môi trường có độ ẩm cao hoặc bụi, bạn nên lắp thêm nắp bảo vệ hoặc đặt trong tủ điện kín để đảm bảo tuổi thọ.

3. Tiếp điểm SPDT của sản phẩm này hoạt động như thế nào?
SPDT (Single Pole Double Throw) là loại 1 cực 2 hướng, cho phép bạn lựa chọn sử dụng tiếp điểm Thường Mở (NO) hoặc Thường Đóng (NC) tùy theo mạch điều khiển.

4. Tôi có thể dùng trực tiếp cho tải 220V không?
Hoàn toàn được. Sản phẩm được thiết kế chịu tải lên đến 20A tại 250VAC, rất phù hợp với điện lưới công nghiệp.

5. Làm thế nào để lắp đặt công tắc này chắc chắn nhất?
Bạn nên sử dụng lỗ khoan chuẩn Ø14.5mm và dùng vít cố định chặt thân công tắc để tránh hiện tượng rung lắc làm sai lệch hành trình tác động.

6. Sản phẩm này có phù hợp cho các dòng máy CNC không?
Rất phù hợp. Đây là dòng chuyên dụng để giới hạn hành trình các trục máy, giúp tránh các va chạm cơ khí gây hư hỏng trục vít me.

7. Làm sao để phân biệt hàng Omron chính hãng khi mua tại AUT VN?
Tất cả sản phẩm tại AUT VN đều có đầy đủ chứng chỉ CO/CQ, tem nhãn rõ ràng và chính sách bảo hành chính hãng từ nhà sản xuất.

8. Lực tác động 6.18N là lớn hay nhỏ?
Đây là mức lực tiêu chuẩn công nghiệp, đủ để đảm bảo không bị kích hoạt nhầm do rung động nhẹ nhưng vẫn đủ nhạy để nhận diện vật thể.

9. Tuổi thọ cơ học của sản phẩm có cao không?
Nhờ cơ chế pít-tông con lăn chéo giảm ma sát, tuổi thọ của model này cao hơn hẳn so với các dòng chốt nhấn phẳng thông thường.

10. Chính sách bảo hành tại AUT VN như thế nào?
AUT VN cam kết bảo hành chính hãng cho Omron A-20GQ21-B theo tiêu chuẩn của Omron Nhật Bản. Khách hàng có thể hoàn toàn yên tâm về chất lượng.

Nguồn tham khảo: Omron Official Website
