Cảm biến Encoder Omron E6H-CWZ3X 3600 xung/vòng, Trục rỗng, Line Driver

**Độ phân giải cao:** 3600 xung/vòng (P/R) cho độ chính xác tuyệt đối.

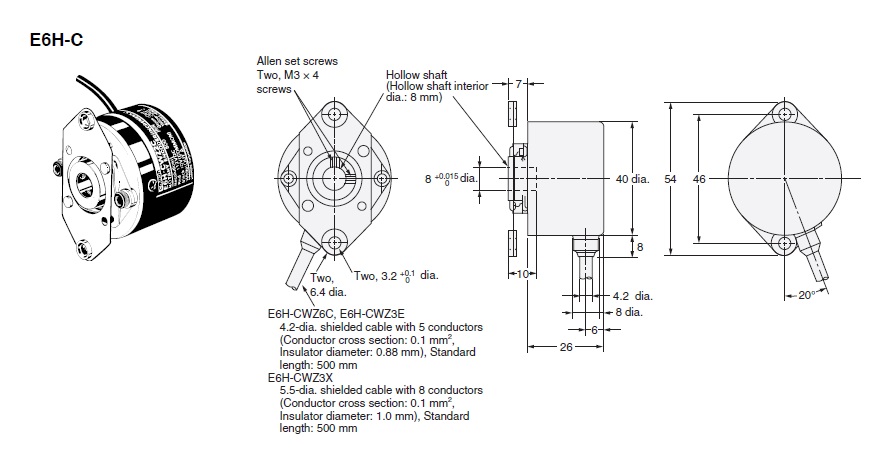

**Kiểu trục:** Trục rỗng (Hollow-shaft) giúp dễ dàng lắp đặt xuyên qua trục động cơ.
**Ngõ ra:** Line Driver (TTL) giúp truyền tín hiệu tốc độ cao và chống nhiễu vượt trội.
**Điện áp hoạt động:** 5 - 12 VDC.
**Kết nối:** Dây sẵn 0.5m, tiện lợi cho việc đấu nối nhanh.

nhà chế tạo: Omron

SKU: E6H-CWZ3X 3600P/R 0.5M

Tải xuống mẫu

Giá cũ: 13.576.500 ₫

Giá bán: 10.861.200 ₫

Giới thiệu Cảm biến Encoder Omron E6H-CWZ3X 3600P/R

Trong các hệ thống tự động hóa chính xác cao, việc kiểm soát vị trí và tốc độ quay là yếu tố sống còn. Cảm biến Encoder Omron E6H-CWZ3X là dòng Encoder tăng dần (Incremental) cao cấp với thiết kế trục rỗng độc đáo. Sản phẩm được thiết kế để cung cấp phản hồi vị trí cực kỳ chính xác nhờ độ phân giải lên đến 3600 xung/vòng, giúp các hệ thống điều khiển chuyển động hoạt động mượt mà và ổn định nhất.

Điểm nổi bật của Omron E6H-CWZ3X

Công nghệ Line Driver: Khác với các dòng ngõ ra Open Collector thông thường, ngõ ra Line Driver (TTL) của E6H-CWZ3X giúp loại bỏ nhiễu điện từ, đảm bảo tín hiệu sạch ngay cả trong môi trường công nghiệp khắc nghiệt.
Thiết kế trục rỗng (Hollow-shaft): Cho phép lắp đặt trực tiếp lên trục động cơ mà không cần khớp nối, giúp tiết kiệm không gian và giảm thiểu sai số do lắp đặt.
Độ bền vượt trội: Vỏ làm từ nhôm và sắt cao cấp, chịu được rung động và va đập mạnh theo tiêu chuẩn công nghiệp.
Tốc độ đáp ứng nhanh: Tần số đáp ứng tối đa 100 kHz, phù hợp cho các ứng dụng tốc độ cao.

Thông số kỹ thuật chi tiết

Model	E6H-CWZ3X 3600P/R 0.5M
Phương pháp mã hóa	Encoder tăng dần, kiểu trục rỗng
Độ phân giải	3600 P/R
Ngõ ra tín hiệu	A, -A, B, -B, Z và -Z (Line Driver)
Điện áp nguồn	5 đến 12 VDC (-5% đến +10%)
Dòng điện tiêu thụ	Tối đa 150 mA
Tần số đáp ứng tối đa	100 kHz
Tốc độ quay tối đa	10,000 vòng/phút
Kiểu kết nối	Dây dẫn sẵn (Chiều dài 0.5m)
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70 ℃
Chất liệu	Vỏ: Sắt; Thân chính: Nhôm; Lò xo: SUS304

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Encoder Omron E6H-CWZ3X

Tối ưu hóa hiệu suất: Giúp máy móc vận hành với độ chính xác micro-mét, giảm thiểu phế phẩm trong sản xuất.
Tiết kiệm chi phí bảo trì: Độ bền cao và khả năng chống nhiễu tốt giúp giảm thiểu tình trạng dừng máy do lỗi tín hiệu.
Lắp đặt linh hoạt: Thiết kế trục rỗng giúp giảm bớt các linh kiện phụ trợ như khớp nối (coupling), giảm chi phí vật tư.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra trục động cơ: Đảm bảo trục động cơ có kích thước phù hợp với đường kính lỗ rỗng của Encoder.
Bước 2: Lắp đặt cơ khí: Đưa trục động cơ xuyên qua lỗ Encoder, cố định bằng vít hoặc cơ cấu giữ chuyên dụng để tránh trượt.

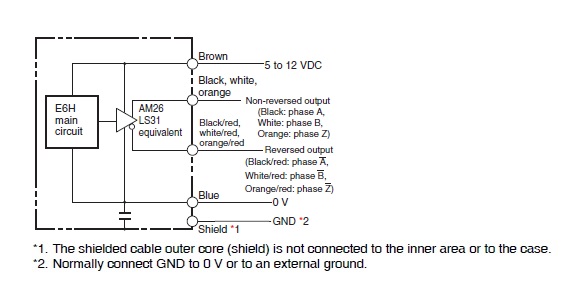

Bước 3: Đấu nối điện: Kết nối dây tín hiệu (A, B, Z và các chân âm tương ứng) vào bộ điều khiển (PLC/Servo Drive) theo đúng sơ đồ Line Driver. Lưu ý điện áp nguồn phải nằm trong khoảng 5-12VDC.
Bước 4: Cấu hình phần mềm: Thiết lập thông số xung/vòng trên PLC là 3600 để đồng bộ hóa dữ liệu.

Sản phẩm sử dụng chung với

Để đạt hiệu quả tốt nhất, Encoder Omron E6H-CWZ3X thường được kết hợp với: Bộ điều khiển PLC (Mitsubishi, Siemens, Omron), Bộ điều khiển Servo (Servo Drive), Động cơ bước (Stepper Motor) và các hệ thống điều khiển chuyển động (Motion Control).

Ứng dụng thực tế (Application)

Hệ thống máy CNC độ chính xác cao.
Dây chuyền đóng gói thực phẩm và dược phẩm tự động.
Robot công nghiệp và cánh tay robot.
Hệ thống băng tải thông minh trong kho vận.
Máy in kỹ thuật số tốc độ cao.

Câu hỏi thường gặp (FAQ)

1. Encoder này có dùng được cho nguồn 24V không?: Không, E6H-CWZ3X hoạt động trong dải điện áp 5-12 VDC. Sử dụng 24V sẽ gây hỏng thiết bị ngay lập tức.
2. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?: Line Driver có khả năng chống nhiễu cực tốt và truyền tín hiệu ở tốc độ cao hơn, rất phù hợp cho các ứng dụng yêu cầu độ chính xác cao và môi trường nhiều điện từ.
3. Sản phẩm này có chống nước không?: Sản phẩm đạt tiêu chuẩn IP50, có khả năng chống bụi nhưng không có khả năng chống nước trực tiếp. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.
4. Làm sao để phân biệt hàng chính hãng Omron?: Hàng chính hãng sẽ có tem nhãn sắc nét, đầy đủ model trên thân máy và đi kèm chứng chỉ CO/CQ khi mua tại các đại lý uy tín như AUT VN.
5. Độ phân giải 3600 xung/vòng có ý nghĩa gì?: Nghĩa là trong một vòng quay của trục, Encoder sẽ gửi về 3600 xung tín hiệu, cho phép bộ điều khiển xác định vị trí cực kỳ chi tiết.
6. Tôi có thể thay thế Encoder trục đặc bằng loại trục rỗng này không?: Có thể, nếu bạn có khớp nối phù hợp, nhưng sử dụng trục rỗng sẽ giúp hệ thống gọn nhẹ và chính xác hơn.
7. Chiều dài dây 0.5m có quá ngắn không?: Đây là dòng pre-wired (có sẵn dây) để thuận tiện cho lắp đặt tại chỗ. Nếu cần xa hơn, bạn có thể sử dụng hộp nối hoặc dây dẫn chuyên dụng cho tín hiệu cao tần.
8. Encoder có chịu được rung động mạnh không?: Có, thiết kế của Omron rất bền bỉ, chịu được rung động trong dải tần số từ 10 đến 500 Hz.
