Encoder E6H-CWZ6C có phải loại lỗ rỗng không?

Đúng vậy, đây là dòng Hollow-shaft model, cho phép lắp trực tiếp vào trục động cơ.

Ngõ ra NPN có khác gì so với PNP không?

Ngõ ra NPN (Open Collector) sẽ kéo tín hiệu xuống mức thấp (GND) khi có xung.

Độ phân giải 3600 P/R có ý nghĩa gì?

Nghĩa là trong mỗi một vòng quay, Encoder sẽ gửi về 3600 xung tín hiệu.

Tôi có thể dùng nguồn 24V cho thiết bị này không?

Hoàn toàn được, dải điện áp hỗ trợ từ 5V đến 24VDC.

Làm sao để phân biệt pha A, B và Z?

Pha A và B dùng để xác định tốc độ và chiều quay, pha Z dùng để xác định điểm gốc.

Sản phẩm này có chịu được môi trường ẩm không?

Với cấp bảo vệ IP50, thiết bị hoạt động tốt trong môi trường công nghiệp khô ráo.

Chiều dài dây 0.5m có thể nối dài thêm không?

Có thể nối dài nhưng cần lưu ý về sụt áp và nhiễu tín hiệu.

Tại sao tôi nên mua tại AUT VN?

AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ và hỗ trợ kỹ thuật tận tình.

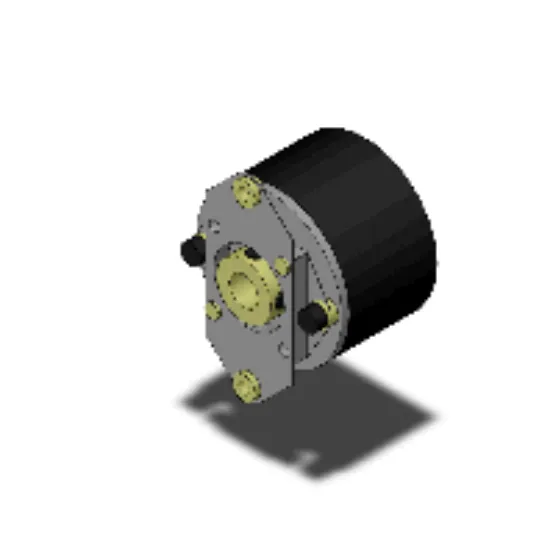

Encoder Omron E6H-CWZ6C 3600P/R - Loại Lỗ Rỗng, NPN Open Collector, Dây 0.5m

Độ phân giải cao: 3600 xung/vòng (P/R) cho độ chính xác tuyệt đối.
Kiểu trục: Thiết kế lỗ rỗng (Hollow-shaft) giúp lắp đặt trực tiếp lên trục motor cực kỳ dễ dàng.
Ngõ ra: NPN Open Collector (3 pha A, B, Z).
Điện áp hoạt động: 5 - 24 VDC ổn định.
Kết nối: Dây sẵn 0.5m, tiện lợi cho việc đấu nối nhanh.

nhà chế tạo: Omron

SKU: E6H-CWZ6C 3600P/R 0.5M

Tải xuống mẫu

Giá cũ: 15.189.900 ₫

Giá bán: 12.151.920 ₫

Giới thiệu về Encoder Omron E6H-CWZ6C 3600P/R

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cực cao, Encoder Omron E6H-CWZ6C là giải pháp hàng đầu để kiểm soát vị trí và tốc độ. Đây là dòng Encoder tăng dần (Incremental) với thiết kế lỗ rỗng (Hollow-shaft) độc đáo, cho phép lắp đặt trực tiếp lên trục động cơ mà không cần khớp nối, giúp tiết kiệm không gian và giảm thiểu rung động. Với độ phân giải lên đến 3600 xung/vòng, sản phẩm đảm bảo mọi chuyển động đều được ghi lại một cách chính xác nhất.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Với 3600 xung/vòng, thiết bị cung cấp phản hồi cực kỳ chi tiết cho bộ điều khiển.
Thiết kế thông minh: Kiểu lỗ rỗng giúp tối ưu hóa việc lắp đặt, giảm độ rơ và tăng tuổi thọ hệ thống cơ khí.
Thương hiệu đẳng cấp: Sản phẩm từ Omron - hãng sản xuất thiết bị tự động hóa hàng đầu thế giới, đảm bảo sự bền bỉ trong môi trường công nghiệp.
Tín hiệu ổn định: Ngõ ra NPN Open Collector giúp tương thích tốt với nhiều dòng PLC phổ biến hiện nay.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	E6H-CWZ6C 3600P/R 0.5M
Phương pháp mã hóa	Incremental Hollow-shaft model (Tăng dần, loại lỗ rỗng)
Độ phân giải	3600 P/R (Xung/vòng)
Pha ngõ ra	A, B và Z
Loại ngõ ra điều khiển	Open collector (NPN)
Điện áp nguồn cấp	5 đến 24 VDC (-5% đến +15%)
Dòng tiêu thụ	Tối đa 100 mA
Tần số đáp ứng tối đa	100 kHz
Điện áp nguồn tải tối đa	35 VDC max
Dòng tải tối đa (Sink current)	35 mA max
Mô-men xoắn khởi động	Tối đa 1.5 mN.m
Tốc độ quay tối đa	10,000 r/min
Nhiệt độ vận hành	-10 đến 70 ℃
Cấp bảo vệ	IP50
Chiều dài dây kết nối	0.5 m (Pre-wired)
Vật liệu	Vỏ sắt, thân nhôm, lò xo SUS304

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Encoder Omron E6H-CWZ6C

Tối ưu hóa quy trình: Giảm thiểu sai số trong các máy CNC, máy đóng gói hoặc hệ thống băng tải tốc độ cao.
Tiết kiệm chi phí bảo trì: Thiết kế chịu được rung động và va đập tốt, giúp kéo dài thời gian hoạt động liên tục của máy móc.
Dễ dàng tích hợp: Kết nối nhanh chóng với các hệ thống điều khiển thông qua ngõ ra NPN chuẩn hóa.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra thông số: Đảm bảo điện áp nguồn cấp nằm trong khoảng 5-24VDC để tránh hỏng thiết bị.

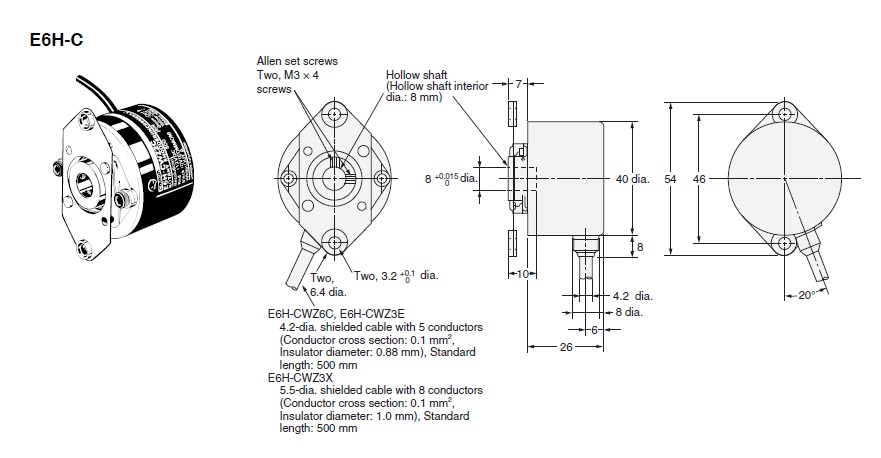

Bước 2: Lắp đặt cơ khí: Luồn trục động cơ qua lỗ rỗng của Encoder, siết chặt vít định vị để đảm bảo Encoder đồng tâm với trục.

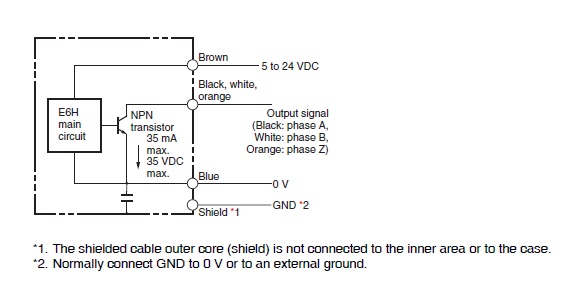

Bước 3: Đấu nối điện: Kết nối dây theo sơ đồ màu của Omron (Dây nguồn, dây tín hiệu A, B, Z và dây chung).
Bước 4: Kiểm tra: Cấp nguồn và kiểm tra xung đầu ra trên PLC hoặc máy đo xung để xác nhận độ phân giải 3600 P/R.

Sản phẩm tương thích (isRelatedTo)

Encoder này hoạt động hoàn hảo khi kết hợp với: PLC (Mitsubishi, Siemens, Omron), Bộ điều khiển Servo, Động cơ bước (Stepper Motor), Biến tần và các bộ điều khiển chuyển động (Motion Controller).

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong: Máy CNC chính xác cao, Hệ thống băng tải thông minh, Máy đóng gói thực phẩm, Robot công nghiệp và Các thiết bị đo lường tốc độ vòng quay.

Câu hỏi thường gặp (FAQ)

1. Encoder E6H-CWZ6C có phải loại lỗ rỗng không?: Đúng vậy, đây là dòng Hollow-shaft model, cho phép lắp trực tiếp vào trục động cơ.
2. Ngõ ra NPN có khác gì so với PNP không?: Ngõ ra NPN (Open Collector) sẽ kéo tín hiệu xuống mức thấp (GND) khi có xung, cần phối hợp với sơ đồ đấu nối của PLC tương ứng.
3. Độ phân giải 3600 P/R có ý nghĩa gì?: Nghĩa là trong mỗi một vòng quay, Encoder sẽ gửi về 3600 xung tín hiệu, giúp kiểm soát vị trí cực kỳ mịn và chính xác.
4. Tôi có thể dùng nguồn 24V cho thiết bị này không?: Hoàn toàn được, dải điện áp hỗ trợ từ 5V đến 24VDC.
5. Làm sao để phân biệt pha A, B và Z?: Pha A và B dùng để xác định tốc độ và chiều quay, pha Z là xung định vị (Zero pulse) để xác định điểm gốc.
6. Sản phẩm này có chịu được môi trường ẩm không?: Với cấp bảo vệ IP50, thiết bị hoạt động tốt trong môi trường công nghiệp khô ráo, tránh tiếp xúc trực tiếp với nước.
7. Chiều dài dây 0.5m có thể nối dài thêm không?: Có thể nối dài nhưng cần lưu ý về sụt áp và nhiễu tín hiệu nếu dây quá dài.
8. Tại sao tôi nên mua tại AUT VN?: AUT VN cam kết hàng chính hãng Omron, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và giá cả cạnh tranh nhất thị trường.
