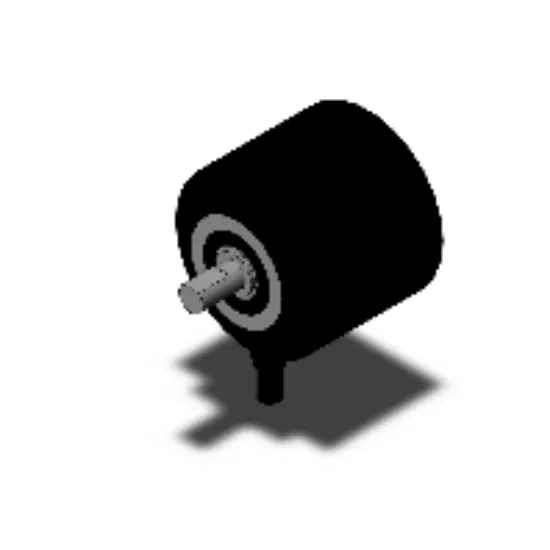

Cảm biến Encoder Omron E6C3-CWZ3XH 1000P/R 1M

5...12VDC
Loại trục
1000 xung/vòng
Line-driver output (TTL)
A, A-, B, B-, Z, Z- phase, A,B,Z phase

nhà chế tạo: Omron

SKU: E6C3-CWZ3XH 1000P/R 1M

Tải xuống mẫu

Giá cũ: 7.740.533 ₫

Giá bán: 6.450.444 ₫

Số lượng:

Thông tin chi tiết của: Cảm biến Encoder Omron E6C3-CWZ3XH 1000P/R 1M

Thông số kỹ thuật cơ bản của: E6C3-CWZ3XH 1000P/R 1M

Encoding method	Incremental Shaft model
Resolution	1000 P/R
Output phases	A, -A, B, -B, Z and -Z
Control output	Line driver output
Connection method	Pre-wired models (Cable length: 1 m)

Thông số kỹ thuật chi tiết của: E6C3-CWZ3XH 1000P/R 1M

Model	E6C3-CWZ3XH 1000P/R 1M
Categorise		Incremental Shaft model

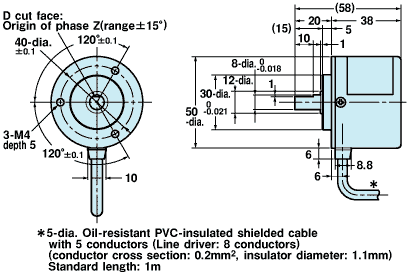

Diameter		50 mm dia.
Power supply voltage		5 to 12 VDC (-5% to +10%) Ripple (p-p) 5% max.
Current consumption		100 mA max.
Resolution		1000 P/R
Inrush current		Approx. 9 A (0.1 ms)
Output phases		A, -A, B, -B, Z and -Z

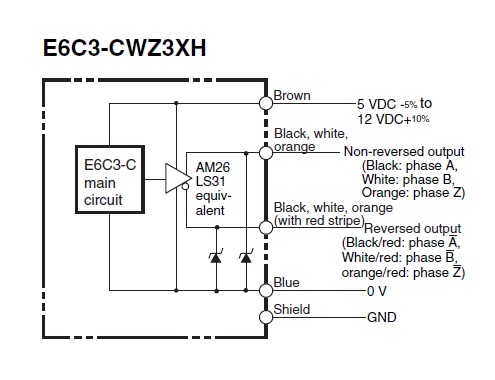

Control output	Output type	Line driver output
	Output voltage	Vo: 2.5 V min.Vs: 0.5 V max.
	Load current	High level (Io): -10 mALow level (Is): 10 mA
Max. response frequency		125 kHz (65 kHz when using phase Z reset)
Phase difference on output		90±45 ° between A and B (1/4 T ± 1/8 T)
Starting torque		Room temperature: 10 mN.m max.Low temperature: 30 mN.m max.
Moment of inertia		2.0 x 10^-6 kg.m² max.
Shaft loading		Radial: 80 NThrust: 50 N
Max. permissible rotation		5000 r/min
Protective circuit		Output short-cut protection
Ambient temperature		Operating: -10 to 70 ℃ (with no icing)Storage: -25 to 85 ℃ (with no icing)
Ambient humidity		Operating: 35 to 85 % (with no condensation)Storage: 35 to 85 % (with no condensation)
Insulation resistance		Between charged parts and the case: 20 MΩ or higher (500 VDC megger)
Dielectric strength		Between charged parts and the case: 500 VAC 50/60 Hz 1 min
Vibration resistance		Destruction: 10 to 500 Hz, 2-mm or 150 m/s² double amplitude for 11 min 3 times each in X, Y, and Z directions
Shock resistance		Destruction: 1000 m/s² for 3 times each in X, Y, and Z directions
Degree of protection		IEC: IP65Company standard: Oil resistance
Connection method		Pre-wired models (Cable length: 1 m)
Material		Case: AluminumMain Unit: AluminumShaft: SUS303
Weight		Package: Approx. 300 g
Accessories		Instruction manual
