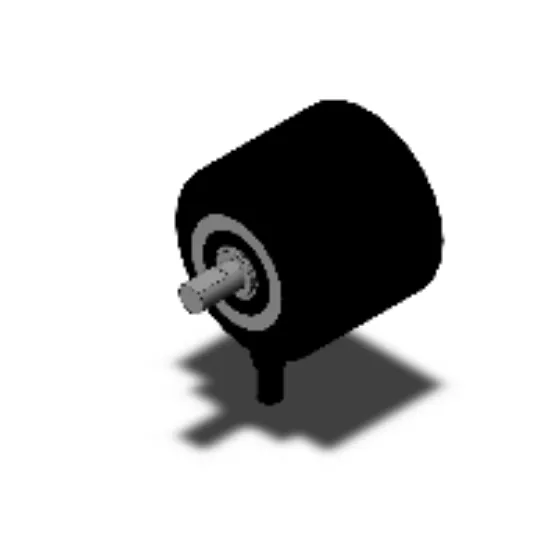

Cảm biến Encoder Omron E6C3-CWZ5GH | 1000 P/R, Ngõ ra Complementary, Chống dầu IP65 E6C3-CWZ5GH 1000P/R 2M

Độ phân giải chính xác: 1000 xung/vòng (P/R) giúp kiểm soát vị trí và tốc độ chi tiết.
Ngõ ra ưu việt: Complementary Output (Push-pull/HTL) chống nhiễu tín hiệu tuyệt vời.
Thiết kế bền bỉ: Vỏ hợp kim nhôm, trục SUS303, đạt chuẩn IP65 kháng dầu và bụi.
Hoạt động ổn định: Dải điện áp 12-24VDC, tần số đáp ứng lên đến 125kHz.
Kết nối nhanh: Cáp dây sẵn 2m, tối ưu thời gian lắp đặt.

nhà chế tạo: Omron

SKU: E6C3-CWZ5GH 1000P/R 2M

Tải xuống mẫu

Giá cũ: 11.005.500 ₫

Giá bán: 8.804.400 ₫

Giới thiệu Cảm biến Encoder Omron E6C3-CWZ5GH 1000P/R 2M

Trong các hệ thống tự động hóa công nghiệp, việc đo lường chính xác tốc độ quay và vị trí trục là yếu tố sống còn để đảm bảo chất lượng vận hành. Cảm biến Encoder Omron E6C3-CWZ5GH là dòng Rotary Encoder tăng dần (Incremental) cao cấp từ Omron Nhật Bản, được thiết kế đặc biệt cho những môi trường khắc nghiệt. Với độ phân giải 1000 xung/vòng và ngõ ra Complementary, sản phẩm này cung cấp giải pháp đo lường tin cậy, loại bỏ sai số và nhiễu tín hiệu trong các hệ thống điều khiển PLC và Driver.

Điểm nổi bật của Omron E6C3-CWZ5GH

Độ chính xác cao: Với 1000 P/R, thiết bị cho phép chia nhỏ chuyển động vòng quay, giúp hệ thống điều khiển đạt độ mượt mà và chính xác tuyệt đối.
Khả năng chống nhiễu vượt trội: Sử dụng ngõ ra bù (Complementary output/Push-pull), tín hiệu truyền đi ổn định hơn, không bị ảnh hưởng bởi nhiễu điện từ từ biến tần hoặc động cơ công suất lớn.
Độ bền cơ học chuẩn công nghiệp: Thân máy hợp kim nhôm chịu lực, trục thép không gỉ SUS303 chống ăn mòn, chịu được lực hướng tâm và dọc trục lớn.
Kháng môi trường khắc nghiệt: Đạt chuẩn IP65, đặc biệt có khả năng kháng dầu (oil-resistant), lý tưởng cho các máy CNC, máy đóng gói và dây chuyền sản xuất cơ khí.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E6C3-CWZ5GH 1000P/R 2M
Hãng sản xuất	Omron
Phương pháp mã hóa	Encoder trục tăng dần (Incremental Shaft model)
Độ phân giải	1000 xung/vòng (P/R)
Loại ngõ ra	Ngõ ra bù (Complementary output / Push-pull)
Điện áp nguồn	12 đến 24 VDC (-10% đến +15%)
Tần số đáp ứng lớn nhất	125 kHz
Tiêu chuẩn bảo vệ	IP65 (Kháng bụi, kháng nước, kháng dầu)
Chiều dài cáp	2 mét
Phụ kiện tương thích	Khớp nối E69-C08B, Mặt bích E69-F CA03

Lợi ích khi sử dụng Encoder Omron E6C3-CWZ5GH

Giảm thiểu thời gian dừng máy: Nhờ độ bền cao và khả năng kháng dầu, thiết bị hạn chế tối đa hỏng hóc do môi trường.
Nâng cao chất lượng sản phẩm: Kiểm soát vị trí chính xác giúp giảm tỷ lệ sản phẩm lỗi trong sản xuất tự động.
Dễ dàng tích hợp: Tương thích với hầu hết các dòng PLC phổ biến hiện nay nhờ dải điện áp rộng và ngõ ra chuẩn.

Hướng dẫn sử dụng và lắp đặt (How-to)

Kiểm tra thiết bị: Đảm bảo model E6C3-CWZ5GH 1000P/R khớp với yêu cầu kỹ thuật của hệ thống.
Lắp đặt cơ khí: Sử dụng khớp nối E69-C08B để kết nối trục Encoder với trục động cơ/máy, tránh lực tác động quá lớn lên trục SUS303.

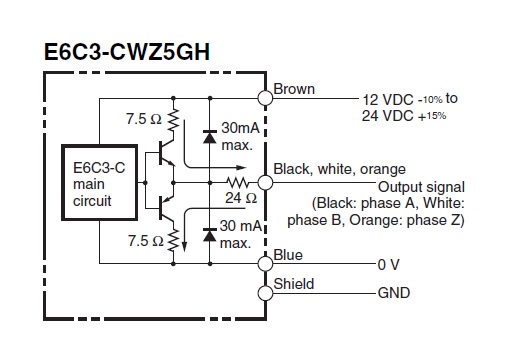

Đấu nối điện: Kết nối nguồn 12-24VDC và các dây pha A, B, Z vào bộ điều khiển PLC theo sơ đồ đấu dây của Omron.
Cấu hình PLC: Thiết lập số xung/vòng là 1000 trong phần mềm điều khiển để tính toán tốc độ và vị trí chính xác.
Kiểm tra vận hành: Chạy thử ở tốc độ thấp để kiểm tra chiều quay và tín hiệu phản hồi trước khi vận hành toàn công suất.

Sản phẩm liên quan (isRelatedTo)

Encoder Autonics E50S8-1000-3-T-24 (1000 Xung, Ngõ ra Line Driver)
Encoder Autonics E50S8-1000-3-N-24 (1000 xung/vòng, Ngõ ra NPN)
Cảm biến Encoder Omron E6C2-CWZ6C (1000 xung/vòng, NPN, Dây 2m)
Encoder Autonics E50S8-100-3-T-24 (100 xung, 24VDC)
Encoder Autonics E50S8-1024-3-T-24 (1024 Xung, Ngõ ra Totem Pole)
Cảm biến Encoder Omron E6C3-CWZ5GH 2500P/R 2M
Cảm biến Encoder Omron E6C3-CWZ5GH 100P/R 2M
Cảm biến Encoder Omron E6C3-CWZ5GH 2048P/R 2M

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Máy CNC và máy gia công cơ khí: Đo vị trí bàn máy, trục xoay.
Hệ thống băng tải: Kiểm soát tốc độ di chuyển và định vị sản phẩm trên dây chuyền.
Máy đóng gói, dán nhãn: Đảm bảo độ chính xác của vị trí dán nhãn.
Robot công nghiệp: Phản hồi vị trí khớp quay.

Câu hỏi thường gặp (FAQ)

1. Độ phân giải 1000 P/R nghĩa là gì?
Nghĩa là khi trục Encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 1000 xung điện. Điều này cho phép chia nhỏ vòng quay thành 1000 phần để đo lường.

2. Ngõ ra Complementary (Push-pull) khác gì ngõ ra NPN?
Ngõ ra Complementary cung cấp cả tín hiệu dương và âm, giúp chống nhiễu tốt hơn và truyền tín hiệu đi xa hơn so với ngõ ra NPN đơn thuần.

3. Sản phẩm có chịu được môi trường dầu mỡ không?
Có, Omron E6C3-CWZ5GH được thiết kế chống dầu và đạt chuẩn IP65, rất phù hợp cho môi trường máy công cụ.

4. Điện áp cấp cho Encoder này là bao nhiêu?
Thiết bị hoạt động trong dải điện áp từ 12VDC đến 24VDC.

5. Tần số đáp ứng 125kHz có ý nghĩa gì?
Đây là tốc độ xử lý tín hiệu tối đa. Nếu tốc độ quay quá cao khiến tần số xung vượt quá 125kHz, tín hiệu có thể bị mất hoặc sai lệch.

6. Tôi có thể thay thế E6C3-CWZ5GH bằng Encoder Autonics không?
Có thể, nếu các thông số về độ phân giải, loại ngõ ra và kích thước trục tương đương (ví dụ dòng E50S8), nhưng bạn cần kiểm tra kỹ sơ đồ đấu dây.

7. Trục SUS303 là chất liệu gì?
Đó là thép không gỉ cao cấp, giúp chống ăn mòn và tăng tuổi thọ cho thiết bị trong môi trường ẩm ướt hoặc hóa chất nhẹ.

8. Chiều dài dây 2m có thể nối dài thêm không?
Có thể nối dài, tuy nhiên bạn nên sử dụng cáp bọc kim chống nhiễu để đảm bảo chất lượng tín hiệu.

9. Cần lưu ý gì khi lắp đặt trục Encoder?
Tuyệt đối không dùng búa đóng trực tiếp vào trục. Nên sử dụng khớp nối mềm để triệt tiêu rung động và tránh làm hỏng ổ bi bên trong.

10. Mua sản phẩm này tại đâu uy tín?
Bạn có thể đặt mua chính hãng tại AUT VN để đảm bảo chất lượng và nhận được sự hỗ trợ kỹ thuật tốt nhất.

Nguồn tham khảo: Omron Industrial Automation
