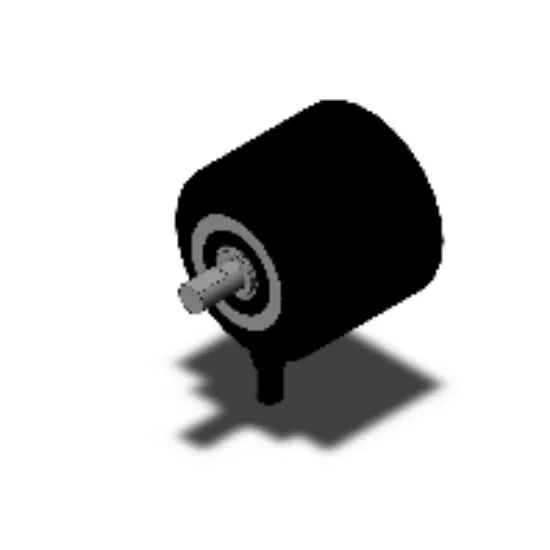

Cảm biến Encoder Omron E6C3-CWZ5GH - 1000 xung/vòng, Ngõ ra Complementary, Dây 1m
- Thương hiệu Omron Nhật Bản cao cấp, độ bền cực cao.
- Độ phân giải chính xác 1000 xung/vòng (1000 P/R).
- Ngõ ra Complementary (Push-pull/HTL) chống nhiễu vượt trội.
- Tín hiệu đầu ra đầy đủ 3 pha A, B, Z giúp xác định vị trí chính xác.
- Tiêu chuẩn bảo vệ IP65, chịu được dầu và môi trường công nghiệp.
SKU:
E6C3-CWZ5GH 1000P/R 1M
Giá cũ:
10.052.850 ₫
8.042.280 ₫
Giới thiệu Cảm biến Encoder Omron E6C3-CWZ5GH chính hãng
Trong các hệ thống tự động hóa đòi hỏi sự chính xác tuyệt đối về tốc độ và vị trí, Cảm biến Encoder Omron E6C3-CWZ5GH là sự lựa chọn hàng đầu. Đây là dòng Encoder tăng dần (Incremental Shaft model) nổi tiếng của Omron, được thiết kế để cung cấp phản hồi vị trí cực kỳ ổn định cho các động cơ và hệ thống truyền động. Với độ phân giải 1000 xung mỗi vòng, thiết bị giúp kiểm soát chuyển động một cách mịn màng và chính xác nhất.
Điểm nổi bật của Omron E6C3-CWZ5GH
- Độ chính xác cao: Với 1000 P/R, mọi chuyển động nhỏ nhất đều được ghi lại.
- Khả năng chống nhiễu: Ngõ ra Complementary (Push-pull) giúp tín hiệu truyền đi xa mà không bị sai lệch do nhiễu điện từ.
- Thiết kế bền bỉ: Thân vỏ bằng nhôm và trục bằng thép không gỉ SUS303 giúp thiết bị hoạt động tốt trong môi trường khắc nghiệt.
- Tiêu chuẩn IP65: Khả năng chống bụi và tia nước mạnh mẽ, đặc biệt là khả năng kháng dầu.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết kỹ thuật |
|---|
| Model | E6C3-CWZ5GH 1000P/R 1M |
| Loại Encoder | Encoder tăng dần (Incremental Shaft model) |

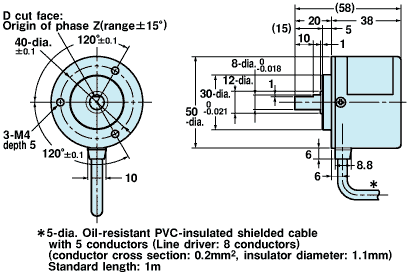

| Đường kính thân | 50 mm |
| Điện áp nguồn | 12 đến 24 VDC (-10% đến +15%) |
| Dòng điện tiêu thụ | Tối đa 100 mA |
| Độ phân giải | 1000 xung/vòng (P/R) |
| Pha đầu ra | A, B và Z |

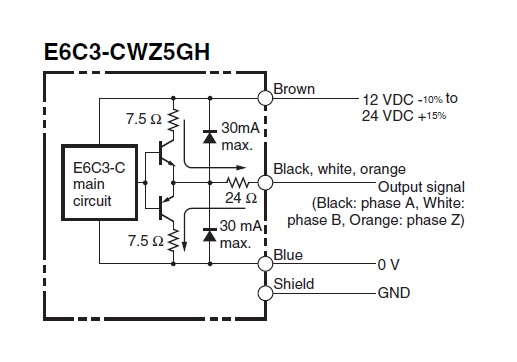

| Loại ngõ ra | Complementary output (Push-pull/HTL) |
| Điện áp ngõ ra | VH: Vcc - 3V min; VL: 2V max |
| Dòng tải tối đa | ±30 mA |
| Tần số đáp ứng tối đa | 125 kHz (65 kHz khi dùng pha Z reset) |
| Tốc độ quay tối đa | 5000 vòng/phút (r/min) |
| Cấp bảo vệ | IP65 (Kháng dầu theo tiêu chuẩn hãng) |
| Chất liệu trục | Thép không gỉ SUS303 |
| Chiều dài dây kết nối | 1 mét (Pre-wired) |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Encoder Omron E6C3-CWZ5GH
- Tối ưu hóa sản xuất: Giảm thiểu sai số trong các dây chuyền đóng gói, CNC và robot.
- Tiết kiệm chi phí bảo trì: Độ bền vật liệu cao giúp kéo dài tuổi thọ thiết bị, giảm thời gian dừng máy.
- Dễ dàng lắp đặt: Thiết kế dây sẵn (Pre-wired) 1m giúp việc đấu nối vào tủ điều khiển nhanh chóng và gọn gàng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn trục Encoder vào trục động cơ hoặc trục máy cần đo, đảm bảo độ đồng tâm để tránh rung lắc.
- Bước 2: Đấu nối điện: Kết nối dây nguồn (12-24VDC) và các dây tín hiệu A, B, Z vào bộ điều khiển (PLC/Counter).
- Bước 3: Kiểm tra nguồn: Đảm bảo điện áp cung cấp nằm trong khoảng 12-24VDC để tránh làm hỏng thiết bị.
- Bước 4: Kiểm tra tín hiệu: Sử dụng máy đo hoặc kiểm tra trực tiếp trên PLC để xác nhận số xung phát ra tương ứng với vòng quay.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống hoạt động hoàn chỉnh, sản phẩm này thường được sử dụng kết hợp với: Bộ điều khiển PLC (Siemens, Mitsubishi), Biến tần (Inverter), Driver điều khiển động cơ Servo, và các loại bộ đếm tốc độ (Counter).
Ứng dụng thực tế (Application)
E6C3-CWZ5GH được ứng dụng rộng rãi trong: Hệ thống băng tải thông minh, Máy đóng gói tự động, Máy cắt CNC, Robot công nghiệp, và các thiết bị đo lường tốc độ chính xác cao.
Câu hỏi thường gặp (FAQ)
- 1. Encoder này có dùng được cho điện áp 24V không?
- Có, sản phẩm hoạt động ổn định trong dải điện áp từ 12 đến 24 VDC.
- 2. Ngõ ra Complementary có ưu điểm gì?
- Giúp tín hiệu đầu ra mạnh mẽ hơn, chống nhiễu tốt hơn so với các dòng ngõ ra Open Collector thông thường.
- 3. Tôi có thể thay đổi chiều dài dây được không?
- Sản phẩm này là loại có dây sẵn (Pre-wired) dài 1m. Nếu cần dài hơn, bạn cần sử dụng thêm đầu nối hoặc đấu nối nối tiếp chuyên dụng.
- 4. Độ phân giải 1000 P/R có ý nghĩa gì?
- Nghĩa là sau mỗi vòng quay của trục, Encoder sẽ gửi về 1000 xung tín hiệu cho bộ điều khiển.
- 5. Sản phẩm có chống nước không?
- Sản phẩm đạt chuẩn IP65, có khả năng chống bụi và tia nước, phù hợp môi trường công nghiệp.
- 6. Trục của Encoder làm bằng chất liệu gì?
- Trục được làm bằng thép không gỉ SUS303, đảm bảo độ cứng và chống ăn mòn.
- 7. Tốc độ quay tối đa là bao nhiêu?
- Thiết bị có thể chịu được tốc độ quay lên đến 5000 vòng/phút.
- 8. AUT VN có cung cấp CO/CQ cho sản phẩm không?
- Có, AUT VN cam kết cung cấp đầy đủ chứng nhận CO/CQ và hóa đơn VAT cho khách hàng.
