Encoder E6C3-CWZ3XH có khả năng chống nước không?

Có, sản phẩm đạt tiêu chuẩn IP65, có khả năng chống bụi và tia nước phun, đồng thời kháng được dầu trong môi trường công nghiệp.

Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?

Ngõ ra Line Driver có khả năng chống nhiễu cực tốt và cho phép truyền tín hiệu ở tốc độ cao và khoảng cách xa mà không bị suy giảm tín hiệu.

Độ phân giải 3600 P/R có ý nghĩa gì trong thực tế?

Nó có nghĩa là cứ mỗi vòng quay, Encoder sẽ gửi về 3600 xung. Điều này cho phép hệ thống nhận biết vị trí với độ chia cực nhỏ, cực kỳ chính xác.

Tôi có thể dùng nguồn 24V cho Encoder này không?

Không, thiết bị này chỉ hoạt động trong dải điện áp 5 đến 12 VDC.

Sản phẩm này có dùng được cho trục có tốc độ cao không?

Hoàn toàn được, thiết bị cho phép tốc độ quay tối đa lên đến 5000 vòng/phút.

Làm sao để phân biệt hàng chính hãng Omron tại AUT VN?

Sản phẩm tại AUT VN luôn có đầy đủ chứng chỉ CO/CQ, bao bì chuẩn hãng và được bảo hành chính hãng.

Dây cáp 2m có thể nối dài thêm được không?

Bạn có thể nối dài, nhưng cần sử dụng cáp chống nhiễu chuyên dụng để tránh làm suy giảm tín hiệu.

Tôi có được hỗ trợ cài đặt không?

AUT VN cam kết miễn phí hỗ trợ kỹ thuật, tư vấn cài đặt và hướng dẫn sử dụng sản phẩm.

Encoder này có dùng được cho máy CNC không?

Rất phù hợp, đây là dòng encoder chuyên dụng cho các ứng dụng cần độ chính xác cao như máy CNC.

Thời gian giao hàng tại AUT VN như thế nào?

Vui lòng liên hệ hotline 0968.053.025 để kiểm tra tình trạng kho và thời gian giao hàng nhanh nhất.

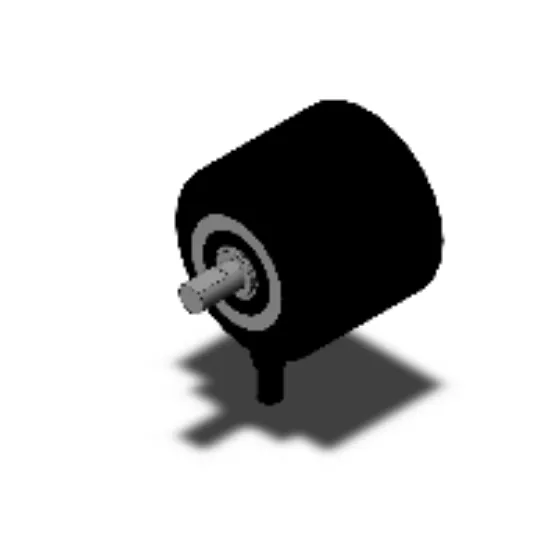

Cảm biến Encoder Omron E6C3-CWZ3XH - 3600 P/R, Line Driver, 2M

Độ phân giải cực cao: 3600 xung/vòng (P/R) giúp đo lường chính xác tuyệt đối.
Ngõ ra Line Driver (TTL): Tín hiệu A, A-, B, B-, Z, Z- giúp chống nhiễu tối ưu cho hệ thống.
Điện áp linh hoạt: Hoạt động ổn định trong dải 5 đến 12 VDC.
Độ bền cao: Tiêu chuẩn bảo vệ IP65, chống dầu và chịu được môi trường công nghiệp khắc nghiệt.
Kết nối sẵn: Dây cáp đúc sẵn dài 2m, thuận tiện cho việc lắp đặt nhanh chóng.

nhà chế tạo: Omron

SKU: E6C3-CWZ3XH 3600P/R 2M

Tải xuống mẫu

Giá cũ: 13.230.000 ₫

Giá bán: 10.584.000 ₫

Giới thiệu Cảm biến Encoder Omron E6C3-CWZ3XH 3600 P/R

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí và tốc độ quay là yếu tố sống còn. Cảm biến Encoder Omron E6C3-CWZ3XH là giải pháp đo lường tăng dần (incremental) cao cấp từ thương hiệu Omron danh tiếng. Với độ phân giải lên đến 3600 xung/vòng và ngõ ra Line Driver mạnh mẽ, thiết bị này đảm bảo truyền tải tín hiệu chính xác ngay cả trong môi trường có độ nhiễu điện từ cao.

Điểm nổi bật của Omron E6C3-CWZ3XH

Độ chính xác vượt trội: Với 3600 xung trên mỗi vòng quay, thiết bị cho phép kiểm soát các chuyển động vi mô cực kỳ tinh xảo.
Công nghệ Line Driver: Khác với các dòng ngõ ra Open Collector thông thường, ngõ ra Line Driver (TTL) giúp truyền tín hiệu đi xa mà không bị suy giảm chất lượng hay nhiễu.
Thiết kế bền bỉ: Vỏ nhôm và trục thép không gỉ SUS303 kết hợp cùng tiêu chuẩn IP65 giúp sản phẩm hoạt động tốt trong môi trường nhiều dầu mỡ và bụi bẩn.
Khả năng chịu tải tốt: Chịu được tốc độ quay lên đến 5000 vòng/phút, phù hợp với nhiều loại động cơ công nghiệp.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	E6C3-CWZ3XH
Phương pháp mã hóa	Encoder trục tăng dần (Incremental Shaft model)
Độ phân giải	3600 P/R
Các pha ngõ ra	A, A-, B, B-, Z và Z-
Loại ngõ ra điều khiển	Line Driver (TTL)
Điện áp nguồn cung cấp	5 đến 12 VDC (-5% đến +10%)
Dòng điện tiêu thụ	Tối đa 100 mA
Tần số phản hồi tối đa	125 kHz (65 kHz khi dùng phase Z reset)
Độ lệch pha ngõ ra	90±45° giữa A và B
Thời gian lên/xuống (Rise/Fall time)	Tối đa 1 µs (Dây 2m)
Mô-men xoắn khởi động	Tối đa 10 mN.m (nhiệt độ phòng)
Mô-men quán tính	Tối đa 2.0 x 10⁻⁶ kg.m²
Tải trọng trục (Radial/Thrust)	80 N / 50 N
Tốc độ quay tối đa cho phép	5000 vòng/phút
Mạch bảo vệ	Bảo vệ ngắn mạch ngõ ra
Cấp bảo vệ	IP65 (Chống bụi, chống nước nhẹ và kháng dầu)
Chất liệu	Vỏ nhôm, Trục thép SUS303
Phương thức kết nối	Dây cáp đúc sẵn (2 mét)

Nguồn tham khảo: Omron Official

Lợi ích khi sử dụng Omron E6C3-CWZ3XH

Tối ưu hóa sản xuất: Giảm thiểu sai số trong quá trình vận hành máy móc, giúp nâng cao chất lượng thành phẩm.
Tiết kiệm chi phí bảo trì: Độ bền cao và khả năng chống nhiễu tốt giúp kéo dài tuổi thọ thiết bị và giảm thời gian dừng máy ngoài ý muốn.
Dễ dàng tích hợp: Tương thích hoàn hảo với các bộ điều khiển PLC, Driver và các hệ thống điều khiển chuyển động (Motion Control).

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra trước khi lắp: Xác định trục động cơ hoặc trục máy để đảm bảo kích thước trục phù hợp với Encoder.
Lắp đặt cơ khí: Cố định Encoder lên trục một cách chắc chắn, đảm bảo trục không bị lệch tâm để tránh rung lắc.

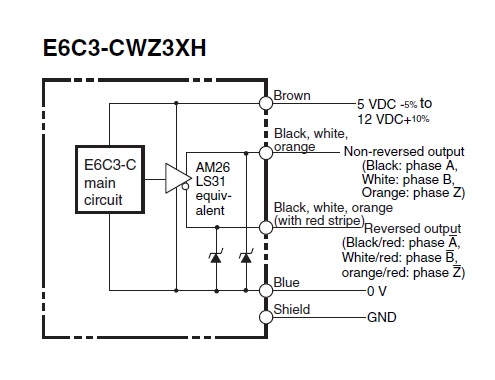

Kết nối điện: Đấu nối các dây tín hiệu (A, A-, B, B-, Z, Z-) và nguồn cấp (5-12VDC) theo đúng sơ đồ kỹ thuật của Omron.
Kiểm tra tín hiệu: Sử dụng máy hiện sóng (Oscilloscope) hoặc kiểm tra trực tiếp trên PLC để xác nhận xung đầu ra đạt chuẩn 3600 P/R.
Vận hành thử: Cho máy chạy ở tốc độ thấp trước khi nâng lên tốc độ làm việc thực tế.

Sản phẩm sử dụng chung với (isRelatedTo)

Để đạt hiệu quả tối ưu, Encoder Omron E6C3-CWZ3XH thường được kết hợp với: Bộ điều khiển PLC (Mitsubishi, Siemens, Omron), Biến tần (Inverter), Động cơ Servo, và các bộ điều khiển chuyển động (Motion Controller).

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực: Máy CNC chính xác, Hệ thống băng tải tự động, Robot công nghiệp, Máy đóng gói thực phẩm, và các dây chuyền sản xuất linh kiện điện tử.

Câu hỏi thường gặp (FAQ)

1. Encoder E6C3-CWZ3XH có khả năng chống nước không?: Có, sản phẩm đạt tiêu chuẩn IP65, có khả năng chống bụi và tia nước phun, đồng thời kháng được dầu trong môi trường công nghiệp.
2. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?: Ngõ ra Line Driver có khả năng chống nhiễu cực tốt và cho phép truyền tín hiệu ở tốc độ cao và khoảng cách xa mà không bị suy giảm tín hiệu.
3. Độ phân giải 3600 P/R có ý nghĩa gì trong thực tế?: Nó có nghĩa là cứ mỗi vòng quay, Encoder sẽ gửi về 3600 xung. Điều này cho phép hệ thống nhận biết vị trí với độ chia cực nhỏ, cực kỳ chính xác.
4. Tôi có thể dùng nguồn 24V cho Encoder này không?: Không, thiết bị này chỉ hoạt động trong dải điện áp 5 đến 12 VDC. Việc dùng 24V sẽ làm hỏng thiết bị ngay lập tức.
5. Sản phẩm này có dùng được cho trục có tốc độ cao không?: Hoàn toàn được, thiết bị cho phép tốc độ quay tối đa lên đến 5000 vòng/phút.
6. Làm sao để phân biệt hàng chính hãng Omron tại AUT VN?: Sản phẩm tại AUT VN luôn có đầy đủ chứng chỉ CO/CQ, bao bì chuẩn hãng và được bảo hành chính hãng theo chính sách của Omron.
7. Dây cáp 2m có thể nối dài thêm được không?: Bạn có thể nối dài, nhưng cần lưu ý sử dụng cáp chống nhiễu chuyên dụng để tránh làm suy giảm chất lượng tín hiệu Line Driver.
8. Tôi có được hỗ trợ cài đặt không?: AUT VN cam kết miễn phí hỗ trợ kỹ thuật, tư vấn cài đặt và hướng dẫn sử dụng sản phẩm cho khách hàng.
9. Encoder này có dùng được cho máy CNC không?: Rất phù hợp, đây là dòng encoder chuyên dụng cho các ứng dụng cần độ chính xác cao như máy CNC.
10. Thời gian giao hàng tại AUT VN như thế nào?: Chúng tôi luôn cố gắng giao hàng nhanh nhất có thể, vui lòng liên hệ hotline 0968.053.025 để kiểm tra tình trạng kho và thời gian giao hàng chính xác.
