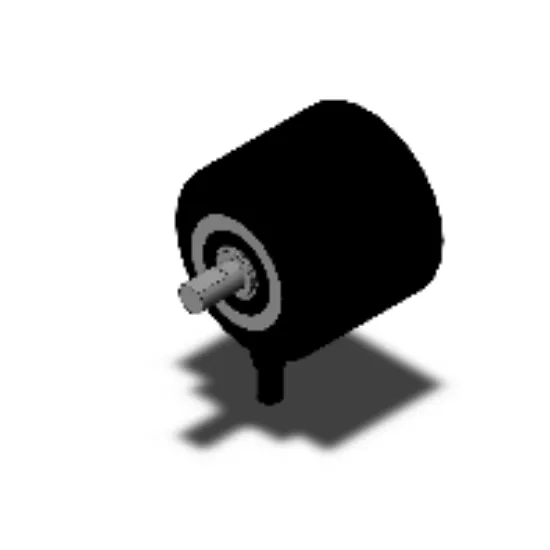

Cảm biến Encoder Omron E6C3-CWZ5GH - 3600 xung/vòng, Ngõ ra Push-Pull, Dây 1m
- Độ phân giải cao: 3600 xung/vòng (P/R) giúp đo lường cực kỳ chính xác.
- Ngõ ra mạnh mẽ: Complementary output (Push-pull/HTL) với các pha A, B, Z.
- Điện áp hoạt động: Linh hoạt từ 12 đến 24VDC.
- Độ bền cao: Tiêu chuẩn IP65, vỏ nhôm bền bỉ, chống dầu và bụi bẩn.
- Kết nối tiện lợi: Dây cáp sẵn 1m, dễ dàng lắp đặt vào hệ thống.
SKU:
E6C3-CWZ5GH 3600P/R 1M
Giá cũ:
9.474.600 ₫
7.579.680 ₫
Giới thiệu cảm biến Encoder Omron E6C3-CWZ5GH chính hãng
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát vị trí và tốc độ chính xác là yếu tố sống còn. Cảm biến Encoder Omron E6C3-CWZ5GH là dòng encoder tăng dần (incremental encoder) cao cấp, được thiết kế để cung cấp phản hồi tín hiệu cực kỳ tin cậy. Với độ phân giải lên đến 3600 xung/vòng, sản phẩm này là giải pháp hoàn hảo cho các ứng dụng yêu cầu độ chính xác cao về chuyển động quay.
Điểm nổi bật của Omron E6C3-CWZ5GH
- Tín hiệu ổn định: Sử dụng ngõ ra Push-pull (Complementary output) giúp tăng khả năng chống nhiễu và truyền tín hiệu xa hơn.
- Thiết kế công nghiệp: Vỏ nhôm chắc chắn kết hợp với trục SUS303 chống ăn mòn, đạt tiêu chuẩn bảo vệ IP65.
- Hiệu suất cao: Tần số phản hồi tối đa lên đến 125 kHz, đáp ứng tốt các ứng dụng tốc độ cao.
- Độ tin cậy từ Omron: Thương hiệu hàng đầu thế giới về thiết bị cảm biến và tự động hóa.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | E6C3-CWZ5GH 3600P/R 1M |
| Phương pháp mã hóa | Encoder trục tăng dần (Incremental Shaft model) |
| Độ phân giải | 3600 xung/vòng (P/R) |
| Pha ngõ ra | A, B và Z |
| Loại ngõ ra điều khiển | Ngõ ra bổ sung (Complementary output - Push-pull) |
| Điện áp nguồn | 12 đến 24 VDC (-10% đến +15%) |
| Dòng tiêu thụ | Tối đa 100 mA |
| Tần số phản hồi tối đa | 125 kHz (65 kHz khi dùng pha Z reset) |
| Độ lệch pha | 90±45 ° giữa pha A và B |
| Mô-men khởi động | Tối đa 10 mN.m (nhiệt độ phòng) |
| Mô-men quán tính | Tối đa 2.0 x 10-6 kg.m2 |
| Tải trọng trục | Hướng tâm: 80 N; Trục dọc: 50 N |
| Tốc độ quay tối đa | 5000 vòng/phút (r/min) |
| Mạch bảo vệ | Bảo vệ ngắn mạch ngõ ra |
| Cấp bảo vệ | IP65 (Chống bụi, chống dầu) |

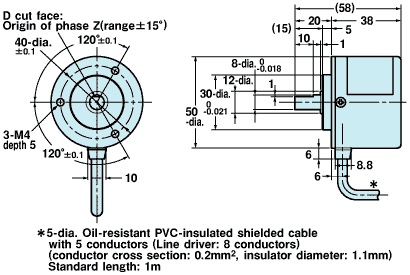

| Chất liệu | Vỏ và thân: Nhôm; Trục: SUS303 |
| Phương thức kết nối | Dây cáp sẵn (Chiều dài 1m) |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Encoder Omron E6C3-CWZ5GH
- Tối ưu hóa quy trình: Giúp máy móc vận hành mượt mà, giảm thiểu sai số trong sản xuất.
- Tiết kiệm chi phí: Độ bền cực cao giúp giảm tần suất thay thế và bảo trì thiết bị.
- Dễ dàng tích hợp: Tương thích tốt với các bộ điều khiển PLC, Driver động cơ phổ biến trên thị trường.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Kiểm tra thiết bị: Đảm bảo sản phẩm không bị hư hại vật lý và đúng model yêu cầu.
- Lắp đặt cơ khí: Gắn encoder vào trục động cơ hoặc trục máy thông qua khớp nối (coupling). Lưu ý không vượt quá tải trọng trục cho phép.

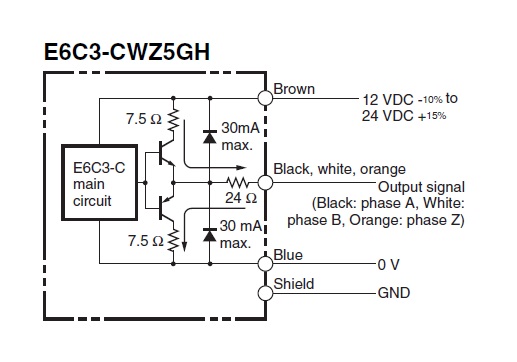

- Đấu nối điện: Kết nối dây cáp (1m) theo sơ đồ chân (Pinout) của Omron (Nguồn +, Nguồn -, Pha A, B, Z, và Shield).
- Cấu hình bộ điều khiển: Thiết lập tham số trên PLC/Counter để nhận diện đúng 3600 xung/vòng.
- Kiểm tra vận hành: Chạy thử ở tốc độ thấp để kiểm tra hướng quay và tín hiệu pha.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống vận hành hoàn hảo, khách hàng nên sử dụng kết hợp với:
- Khớp nối mềm (Flexible Coupling) chống rung.
- Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...).
- Bộ đếm xung tốc độ cao (High-speed Counter Module).
- Nguồn DC 24V ổn định.
Ứng dụng thực tế (PropertyValue)
- Hệ thống băng tải: Kiểm soát tốc độ và vị trí sản phẩm trên dây chuyền.
- Máy CNC: Phản hồi vị trí chính xác cho các trục di chuyển.
- Robot công nghiệp: Đo lường góc quay của các khớp nối robot.
- Máy đóng gói: Đồng bộ hóa tốc độ giữa các module máy.
Câu hỏi thường gặp (FAQ)
Q1: Ngõ ra Push-pull của sản phẩm này khác gì so với ngõ ra Open Collector?
A1: Ngõ ra Push-pull (HTL) có khả năng cung cấp dòng điện tốt hơn và chống nhiễu vượt trội so với Open Collector, giúp tín hiệu ổn định hơn trong môi trường công nghiệp.
Q2: Tôi có thể sử dụng Encoder này cho điện áp 24V không?
A2: Có, sản phẩm hoạt động ổn định trong dải 12-24VDC.
Q3: Sản phẩm có chống được dầu máy không?
A3: Có, với tiêu chuẩn IP65 và vật liệu vỏ nhôm, sản phẩm chịu được môi trường có dầu và bụi bẩn.
Q4: Độ phân giải 3600 xung/vòng có ý nghĩa gì?
A4: Nghĩa là khi trục quay đúng 1 vòng, encoder sẽ gửi về 3600 xung tín hiệu, cho phép chia nhỏ góc quay để kiểm soát vị trí cực kỳ chính xác.
Q5: Dây cáp của sản phẩm dài bao nhiêu?
A5: Sản phẩm này đi kèm dây cáp đúc sẵn dài 1 mét.
Q6: Tôi cần lưu ý gì khi lắp đặt trục?
A6: Cần đảm bảo tải trọng hướng tâm không quá 80N và tải trọng dọc không quá 50N để tránh làm hỏng vòng bi encoder.
Q7: Làm sao để phân biệt pha A, B và Z?
A7: Pha A và B dùng để xác định tốc độ và hướng; pha Z (Index) dùng để xác định điểm gốc (home) của một vòng quay.
Q8: Sản phẩm có được bảo hành không?
A8: Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron thông qua AUT VN.
Q9: Tôi có thể mua hàng tại AUT VN có được xuất hóa đơn không?
A9: Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ cho khách hàng.
Q10: Tại sao nên mua tại AUT VN thay vì các đơn vị khác?
A10: Chúng tôi cam kết hàng chính hãng 100%, giá cạnh tranh nhất và hỗ trợ kỹ thuật cài đặt miễn phí.
