Cảm biến Encoder Omron E6C3-CWZ5GH 3600 xung/vòng, Ngõ ra Push-Pull, Dây 2m

**Độ phân giải cực cao:** 3600 xung/vòng (P/R) đảm bảo độ chính xác tuyệt đối trong đo lường.
**Ngõ ra mạnh mẽ:** Complementary output (Push-pull / HTL) với các pha A, B, Z.
**Điện áp hoạt động:** 12 đến 24VDC ổn định.
**Thiết kế bền bỉ:** Tiêu chuẩn IP65, vỏ nhôm cao cấp và trục SUS303 chống ăn mòn.
**Kết nối tiện lợi:** Dây cáp sẵn 2m, dễ dàng lắp đặt vào hệ thống.

nhà chế tạo: Omron

SKU: E6C3-CWZ5GH 3600P/R 2M

Tải xuống mẫu

Giá cũ: 15.655.500 ₫

Giá bán: 12.524.400 ₫

Giới thiệu về Cảm biến Encoder Omron E6C3-CWZ5GH

Trong các hệ thống tự động hóa chính xác, việc kiểm soát vị trí và tốc độ quay là yếu tố then chốt. Cảm biến Encoder Omron E6C3-CWZ5GH là dòng Encoder tăng dần (Incremental Encoder) cao cấp được thiết kế để đáp ứng những yêu cầu khắt khe nhất về độ phân giải và độ tin cậy. Với độ phân giải lên đến 3600 xung/vòng, sản phẩm này giúp các kỹ sư kiểm soát chuyển động một cách mịn màng và chính xác đến từng micro-step.

Điểm nổi bật của Omron E6C3-CWZ5GH

Độ chính xác vượt trội: Khả năng phân giải cao giúp nhận diện những thay đổi nhỏ nhất trong chuyển động quay.
Ngõ ra Push-Pull (HTL): Giúp tín hiệu truyền đi xa hơn và có khả năng chống nhiễu tốt hơn so với các dòng ngõ ra hở cực (Open Collector).
Độ bền công nghiệp: Khả năng kháng dầu và tiêu chuẩn bảo vệ IP65 giúp thiết bị hoạt động ổn định trong môi trường nhà máy khắc nghiệt.
Thương hiệu tin cậy: Sản phẩm từ Omron - thương hiệu hàng đầu thế giới về linh kiện tự động hóa.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	E6C3-CWZ5GH 3600P/R 2M
Phương pháp mã hóa	Encoder trục xoay tăng dần (Incremental Shaft model)
Độ phân giải	3600 P/R
Pha ngõ ra	A, B và Z
Kiểu ngõ ra	Ngõ ra bù (Complementary output / Push-pull)
Điện áp nguồn	12 đến 24 VDC (-10% đến +15%)
Dòng điện tiêu thụ	Tối đa 100 mA
Tần số đáp ứng tối đa	125 kHz (65 kHz khi sử dụng reset pha Z)
Đường kính thân	50 mm
Tốc độ quay tối đa	5000 vòng/phút
Cấp bảo vệ	IP65 (Kháng bụi và nước), kháng dầu
Vật liệu	Thân nhôm, Trục thép không gỉ SUS303
Phương pháp kết nối	Dây cáp sẵn dài 2m

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Encoder Omron E6C3-CWZ5GH

Việc đầu tư vào E6C3-CWZ5GH không chỉ là mua một linh kiện, mà là đầu tư vào sự ổn định của dây chuyền sản xuất. Sản phẩm giúp giảm thiểu sai số trong quá trình vận hành, từ đó giảm tỷ lệ hàng lỗi (NG) và tối ưu hóa hiệu suất máy móc. Đặc biệt, với ngõ ra Push-pull, việc tích hợp vào các bộ điều khiển PLC trở nên dễ dàng và ổn định hơn, tránh được các lỗi tín hiệu do nhiễu điện từ.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra thông số: Đảm bảo nguồn điện cung cấp nằm trong khoảng 12-24VDC.
Lắp đặt cơ khí: Gắn trục Encoder vào trục động cơ hoặc bộ truyền động, đảm bảo độ đồng tâm để tránh rung lắc.

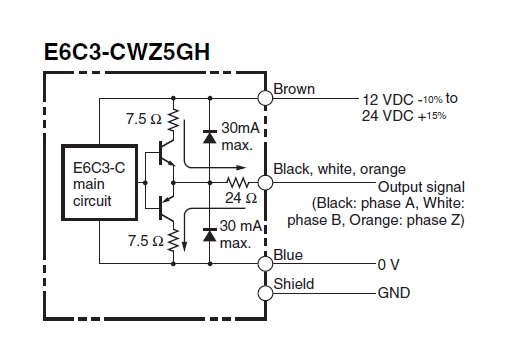

Kết nối điện: Đấu nối các dây tín hiệu A, B, Z và dây nguồn theo sơ đồ kỹ thuật của Omron. Lưu ý sử dụng dây chống nhiễu nếu khoảng cách xa.
Kiểm tra tín hiệu: Sử dụng máy hiện sóng (Oscilloscope) hoặc đầu vào PLC để kiểm tra xung có ra đúng tần số và pha hay không.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành hoàn hảo, bạn nên kết hợp Encoder này với:

Bộ điều khiển PLC (Mitsubishi, Siemens, Omron...).
Biến tần (Inverter) điều khiển tốc độ động cơ.
Khớp nối mềm (Coupling) để truyền động trục.
Bộ nguồn DC 24V chất lượng cao.

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Máy CNC và máy cắt laser độ chính xác cao.
Robot công nghiệp và các cánh tay robot.
Hệ thống băng tải thông minh trong logistics.
Máy in và thiết bị đo lường chính xác.

Câu hỏi thường gặp (FAQ)

1. Encoder Omron E6C3-CWZ5GH có dùng được cho điện áp 5V không?

Không, sản phẩm này yêu cầu điện áp từ 12V đến 24VDC để hoạt động ổn định.

2. Ngõ ra Push-pull khác gì so với NPN/PNP?

Ngõ ra Push-pull (HTL) có khả năng cung cấp dòng điện tốt hơn và truyền tín hiệu xa hơn, giúp giảm thiểu ảnh hưởng của nhiễu điện môi trường.

3. Tôi có cần lắp thêm bộ lọc nhiễu không?

Mặc dù sản phẩm có thiết kế chống nhiễu tốt, nhưng trong môi trường công nghiệp nặng, bạn nên sử dụng dây cáp bọc kim (shielded cable) để đạt hiệu quả cao nhất.
