Cảm biến Omron E2S-Q13 1M có phát hiện được vật liệu không kim loại không?

Không. Đây là cảm biến tiệm cận điện từ (Inductive), chỉ có khả năng phát hiện các vật thể bằng kim loại như sắt, thép, nhôm, đồng...

Tại sao tôi không thấy cảm biến hoạt động dù đã lắp đúng vị trí?

Vui lòng kiểm tra lại nguồn cấp (phải là DC 12-24V) và kiểm tra xem ngõ ra NPN đã được đấu nối đúng vào chân Input của PLC (chuẩn Sink) chưa.

Chuẩn IP67 có giúp cảm biến hoạt động dưới nước lâu dài không?

IP67 cho phép thiết bị chịu được việc ngâm trong nước ở độ sâu 1m trong thời gian ngắn. Không khuyến khích ngâm liên tục lâu dài.

Làm sao để biết cảm biến đang nhận tín hiệu?

Trên thân cảm biến có tích hợp đèn LED màu cam. Khi có vật kim loại đi vào vùng phát hiện, đèn LED sẽ sáng lên.

Tôi có thể thay thế cảm biến này bằng loại PNP được không?

Cần kiểm tra PLC hỗ trợ ngõ vào Sink (NPN) hay Source (PNP). Nếu dùng NPN thì bắt buộc phải dùng model E2S-Q13.

Khoảng cách phát hiện 1.6mm có thể tăng thêm không?

Không. Bạn cần điều chỉnh vị trí lắp đặt vật lý để vật thể nằm trong phạm vi 0 - 1.2mm.

Cảm biến này có chịu được nhiệt độ cao không?

Có, sản phẩm hoạt động tốt trong dải nhiệt độ từ -25 đến 70 ℃.

Tại sao kích thước cảm biến lại quan trọng?

Kích thước 5.5mm siêu nhỏ cho phép lắp vào không gian hẹp mà các cảm biến lớn hơn không thể lắp vừa.

Dây cáp 1m có dễ dàng nối dài không?

Có thể nối dài, nhưng cần đảm bảo mối nối được bọc cách điện và chống nước kỹ lưỡng để duy trì IP67.

Mua hàng tại AUT VN có đảm bảo chính hãng không?

AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn nhà sản xuất.

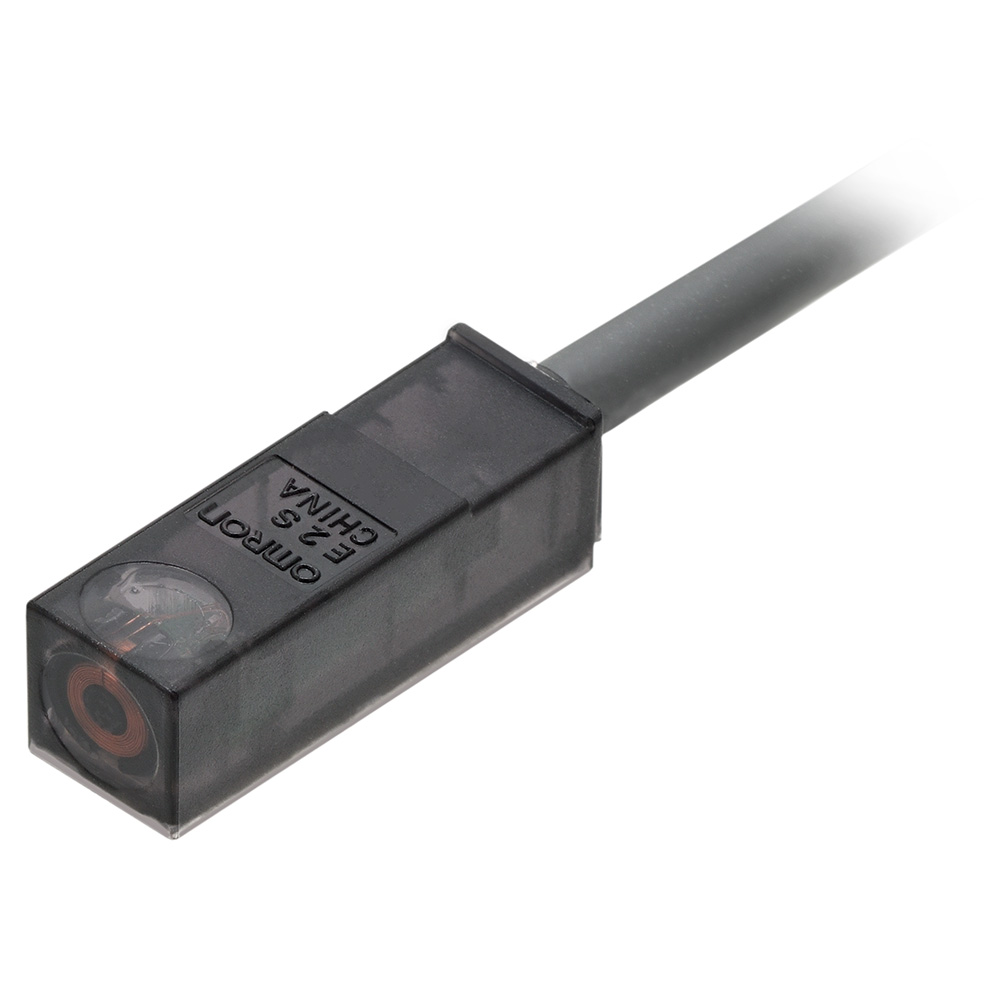

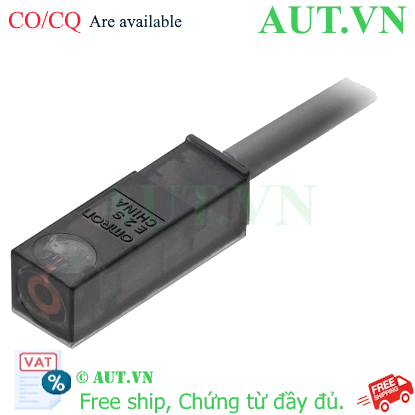

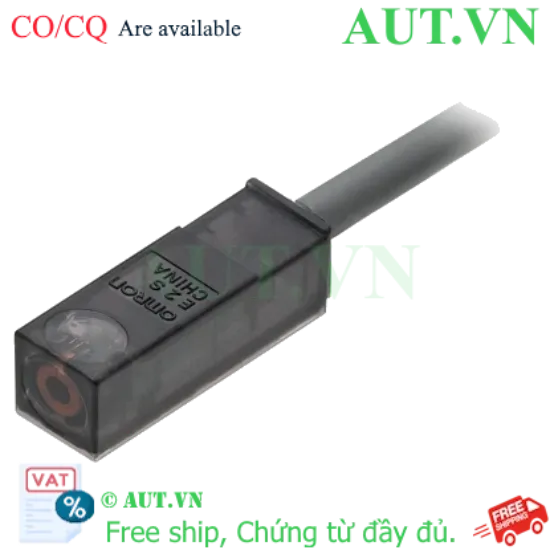

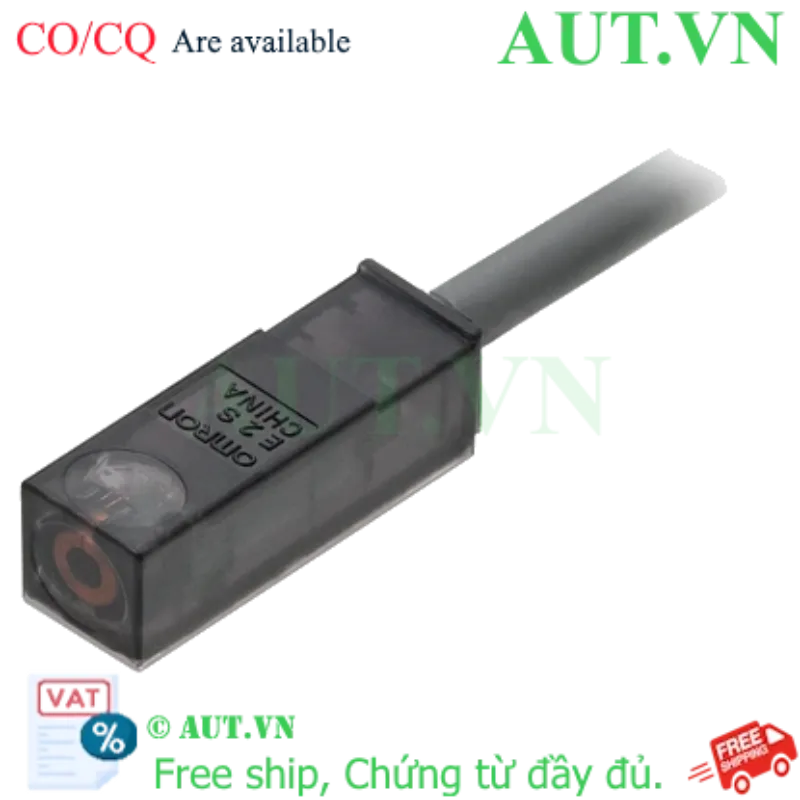

Cảm biến tiệm cận Omron E2S-Q13 1M | Siêu nhỏ 5.5mm, NPN NO, IP67 - AUT VN

Thương hiệu: Omron (Nhật Bản)
Thiết kế: Ultra-compact siêu nhỏ gọn (chỉ 5.5mm x 5.5mm)
Ngõ ra: NPN Open Collector (Thường mở - NO)
Khoảng cách phát hiện: 1.6 mm ±15%
Cấp bảo vệ: IP67 (Chống bụi và nước tuyệt đối)
Tần số đáp ứng: 1 kHz (Phản hồi cực nhanh)
Kết nối: Cáp liền 1m, Nguồn 12-24VDC

nhà chế tạo: Omron

SKU: E2S-Q13 1M

Tải xuống mẫu

Giá cũ: 1.218.750 ₫

Giá bán: 975.000 ₫

Giới thiệu Cảm biến tiệm cận Omron E2S-Q13 1M

Trong các hệ thống tự động hóa hiện đại, việc lắp đặt thiết bị tại những không gian cực kỳ hạn chế là một thách thức lớn đối với các kỹ sư. Cảm biến tiệm cận Omron E2S-Q13 1M chính là giải pháp đột phá cho bài toán này. Với thiết kế dạng vuông siêu nhỏ chỉ 5.5mm, sản phẩm cho phép tích hợp mượt mà vào những vị trí siêu hẹp mà các dòng cảm biến tiêu chuẩn không thể tiếp cận. Được sản xuất bởi Omron - thương hiệu hàng đầu thế giới từ Nhật Bản, E2S-Q13 đảm bảo độ chính xác tuyệt đối, độ bền công nghiệp và khả năng vận hành ổn định trong mọi môi trường khắc nghiệt nhất.

Điểm nổi bật của Omron E2S-Q13 1M

Thiết kế Ultra-compact đột phá: Kích thước chỉ 5.5mm giúp tối ưu hóa không gian, lý tưởng cho robot siêu nhỏ, linh kiện điện tử và các máy móc tinh vi đòi hỏi độ chính xác cực cao.
Tốc độ phản hồi cực nhanh: Với tần số đáp ứng lên đến 1kHz, thiết bị cho phép kiểm soát chính xác các vật thể di chuyển với tốc độ cao trên dây chuyền sản xuất tự động hóa.
Khả năng chống chịu vượt trội: Đạt chuẩn IP67, giúp cảm biến hoạt động bền bỉ trong môi trường ẩm ướt, nhiều bụi bẩn hoặc có tia nước bắn vào thường xuyên.
Độ tin cậy chuẩn Nhật Bản: Công nghệ cảm biến tiệm cận điện từ (Inductive) tiên tiến giúp loại bỏ nhiễu tín hiệu, đảm bảo dữ liệu đầu ra luôn chính xác và ổn định.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E2S-Q13 1M
Kích thước (WxHxD)	5.5 mm x 5.5 mm x 19 mm
Loại cảm biến	Cảm biến tiệm cận điện từ (Inductive), Dạng vuông
Nguồn cấp (Voltage)	DC 12 đến 24 VDC
Khoảng cách phát hiện (Sn)	1.6 mm ±15%
Chế độ ngõ ra (Output)	NPN NO (Thường mở)
Dòng tải tối đa	50 mA (tại 30 VDC)
Tần số đáp ứng	1 kHz
Cấp bảo vệ	IP67 (Chống bụi, chống nước)
Nhiệt độ vận hành	-25 đến 70 ℃
Kiểu kết nối	Cáp liền 1m
Vật liệu vỏ	Polyarylate (Nhựa kỹ thuật cao cấp)

Nguồn tham khảo: Omron Global Official Website

Lợi ích khi sử dụng Omron E2S-Q13 1M

Tối ưu hóa thiết kế máy: Kích thước siêu nhỏ giúp giảm kích thước tổng thể của thiết bị, giúp máy móc trở nên gọn gàng, hiện đại và tối ưu không gian lắp đặt.
Tiết kiệm chi phí bảo trì: Độ bền chuẩn công nghiệp và khả năng kháng nước IP67 giúp giảm thiểu rủi ro lỗi do môi trường, kéo dài tuổi thọ vận hành của hệ thống.
Tương thích linh hoạt: Ngõ ra NPN là chuẩn phổ biến, cực kỳ dễ dàng kết nối với các dòng PLC hàng đầu như Mitsubishi, Siemens, Delta, Schneider...
Độ chính xác cực cao: Khả năng phản hồi nhanh 1kHz giúp loại bỏ hoàn toàn các lỗi sai lệch vị trí, đảm bảo quy trình sản xuất tốc độ cao diễn ra trơn tru.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn cấp: Đảm bảo nguồn điện DC ổn định trong dải 12-24V. Việc cấp sai điện áp có thể gây hư hỏng mạch điện tử của cảm biến.
Bước 2: Vị trí lắp đặt: Cố định cảm biến tại vị trí cần phát hiện. Đảm bảo mặt đầu cảm biến hướng trực diện về phía vật thể kim loại cần giám sát.
Bước 3: Căn chỉnh khoảng cách: Đưa vật thể vào vùng phát hiện trong phạm vi 0 - 1.2mm để đạt được độ nhạy và độ chính xác tối ưu nhất.

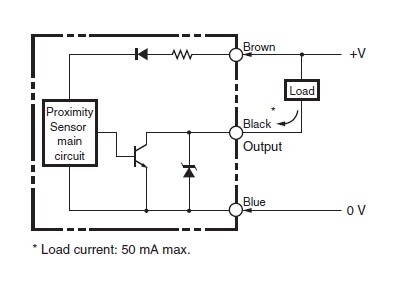

Bước 4: Đấu nối dây (Sơ đồ NPN):
- Dây Nâu (Brown): Nối cực dương nguồn (+VDC).
- Dây Xanh (Blue): Nối cực âm nguồn (0V/GND).
- Dây Đen (Black): Dây tín hiệu, nối vào chân Input của PLC hoặc Relay.
Bước 5: Kiểm tra vận hành: Cấp điện và đưa vật thể lại gần. Nếu đèn LED màu cam trên thân cảm biến sáng lên, thiết bị đã nhận tín hiệu thành công.

Sản phẩm sử dụng chung với Omron E2S-Q13 1M

Bộ nguồn DC 24V: Đảm bảo nguồn điện ổn định và sạch cho hệ thống cảm biến.
Bộ điều khiển PLC: Thiết bị xử lý tín hiệu đầu vào từ cảm biến để điều khiển máy.
Giá đỡ chuyên dụng: Giúp cố định cảm biến chắc chắn, chống rung lắc trong quá trình máy vận hành tốc độ cao.

Ứng dụng thực tế của sản phẩm

Sản xuất linh kiện điện tử: Kiểm soát vị trí chip, bảng mạch PCB trong các máy Pick and Place siêu nhỏ.
Ngành đóng gói tự động: Đếm sản phẩm, kiểm tra vị trí nắp chai hoặc bao bì trên băng chuyền tốc độ cao.
Robot công nghiệp: Làm cảm biến giới hạn (Limit switch) cho các khớp nối robot có kích thước nhỏ gọn.
Công nghiệp thực phẩm: Giám sát vị trí khuôn hoặc vật chứa trong môi trường có độ ẩm cao.

Câu hỏi thường gặp (FAQ)

1. Cảm biến Omron E2S-Q13 1M có phát hiện được vật liệu không kim loại không?: Không. Đây là cảm biến tiệm cận điện từ (Inductive), chỉ có khả năng phát hiện các vật thể bằng kim loại như sắt, thép, nhôm, đồng...
2. Tại sao tôi không thấy cảm biến hoạt động dù đã lắp đúng vị trí?: Vui lòng kiểm tra lại nguồn cấp (phải là DC 12-24V) và kiểm tra xem ngõ ra NPN đã được đấu nối đúng vào chân Input của PLC (chuẩn Sink) chưa.
3. Chuẩn IP67 có giúp cảm biến hoạt động dưới nước lâu dài không?: IP67 cho phép thiết bị chịu được việc ngâm trong nước ở độ sâu 1m trong thời gian ngắn. Tuy nhiên, không khuyến khích sử dụng ngâm dưới nước liên tục lâu dài để đảm bảo tuổi thọ cao nhất.
4. Làm sao để biết cảm biến đang nhận tín hiệu?: Trên thân cảm biến có tích hợp đèn LED chỉ báo màu cam. Khi có vật kim loại đi vào vùng phát hiện, đèn LED sẽ sáng lên.
5. Tôi có thể thay thế cảm biến này bằng loại PNP được không?: Bạn cần kiểm tra PLC hỗ trợ ngõ vào Sink (NPN) hay Source (PNP). Nếu PLC của bạn dùng ngõ vào NPN thì bắt buộc phải sử dụng model E2S-Q13 này.
6. Khoảng cách phát hiện 1.6mm có thể tăng thêm bằng phần mềm không?: Không thể. Đây là giới hạn vật lý của cảm biến. Bạn cần điều chỉnh vị trí lắp đặt vật lý để vật thể nằm trong phạm vi tối ưu 0 - 1.2mm.
7. Cảm biến này có chịu được nhiệt độ cao không?: Có, sản phẩm được thiết kế để hoạt động tốt trong dải nhiệt độ công nghiệp từ -25 đến 70 ℃.
8. Tại sao kích thước 5.5mm lại là ưu điểm lớn nhất?: Kích thước siêu nhỏ cho phép lắp đặt vào những không gian cực kỳ hẹp, những khe hở nhỏ mà các dòng cảm biến tiêu chuẩn không thể len lỏi vào được.
9. Dây cáp 1m có dễ dàng nối dài không?: Có thể nối dài, nhưng bạn cần đảm bảo mối nối được bọc cách điện và bọc kín chống nước cực kỳ kỹ lưỡng để duy trì chuẩn IP67.
10. Mua hàng tại AUT VN có đảm bảo chính hãng không?: Hoàn toàn yên tâm. AUT VN cam kết cung cấp sản phẩm Omron chính hãng 100%, đầy đủ giấy tờ CO/CQ và hỗ trợ kỹ thuật chuyên nghiệp nhất.
