Giới thiệu về Cảm biến tiệm cận Omron E2E-C04N03-MC-B1
Cảm biến tiệm cận Omron E2E-C04N03-MC-B1 là giải pháp cảm biến tiệm cận điện cảm siêu nhỏ gọn với đường kính chỉ 4mm, được thiết kế để phát hiện các vật thể kim loại mà không cần tiếp xúc vật lý. Với chuẩn ngõ ra PNP NO và khả năng chống chịu môi trường khắc nghiệt, sản phẩm này là sự lựa chọn hàng đầu cho các hệ thống tự động hóa đòi hỏi độ chính xác cao trong không gian hạn chế.
Điểm nổi bật của sản phẩm
- Kích thước siêu nhỏ (M4): Cho phép lắp đặt tại những vị trí hẹp nhất mà các dòng cảm biến thông thường không thể tiếp cận.
- Độ bền công nghiệp: Vỏ thép không gỉ SUS303 và bề mặt nhựa ABS chịu nhiệt, đạt chuẩn IP67, chống dầu, đảm bảo hoạt động ổn định trong môi trường nhà máy.
- Kết nối linh hoạt: Sử dụng giắc cắm M8 giúp việc lắp đặt, thay thế và bảo trì trở nên nhanh chóng, giảm thiểu thời gian dừng máy.
- Hiệu suất cao: Tần số đáp ứng lên đến 2kHz, đảm bảo phát hiện chính xác các vật thể di chuyển tốc độ nhanh.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | E2E-C04N03-MC-B1 |

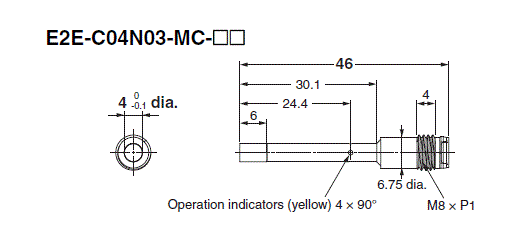

| Kích thước đầu cảm biến | Phi 4mm (M4) |
| Loại cảm biến | Hình trụ, Không chống nhiễu (Non-shielded) |
| Khoảng cách phát hiện | 3 mm ±10% |
| Khoảng cách thiết lập | 0 đến 2.1 mm |
| Chế độ hoạt động | NO (Thường mở) |
| Loại ngõ ra | PNP Open Collector |
| Nguồn cấp điện | 10 đến 30 VDC (Ripple p-p 10%) |
| Dòng tiêu thụ | Max 10 mA |
| Tần số đáp ứng | 2 kHz |
| Kiểu kết nối | Giắc cắm M8 |
| Nhiệt độ vận hành | -25 đến 70 ℃ |
| Tiêu chuẩn bảo vệ | IEC IP67 / Chống dầu (Oil-proof) |
| Chất liệu | Vỏ SUS303, Bề mặt nhựa ABS chịu nhiệt |
Lợi ích khi sử dụng E2E-C04N03-MC-B1
- Tối ưu không gian: Giảm kích thước thiết bị cơ khí nhờ cảm biến siêu nhỏ.
- Giảm chi phí bảo trì: Khả năng chống dầu và bụi giúp kéo dài tuổi thọ sản phẩm.
- Lắp đặt nhanh: Giắc cắm M8 loại bỏ việc đấu nối dây phức tạp, giảm sai sót khi thi công.
- Hoạt động tin cậy: Thương hiệu Omron Nhật Bản đảm bảo độ bền và tính ổn định tuyệt đối.
Hướng dẫn lắp đặt và sử dụng
- Xác định vị trí: Đặt cảm biến sao cho khoảng cách từ đầu cảm biến đến vật thể kim loại nằm trong khoảng 3mm.
- Kết nối nguồn: Kết nối nguồn DC 10-30V vào các chân tương ứng của giắc M8.

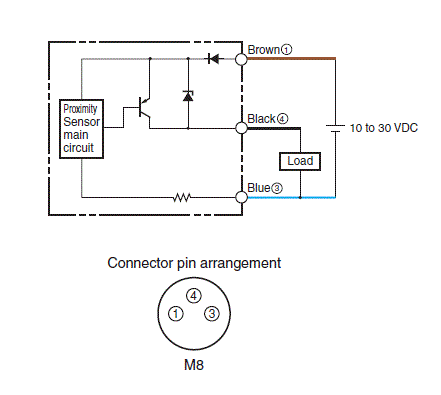

- Đấu nối ngõ ra: Kết nối ngõ ra PNP với PLC hoặc Relay điều khiển (Chú ý kiểm tra sơ đồ chân của giắc M8).
- Kiểm tra: Cấp nguồn và đưa vật thể kim loại lại gần, đèn chỉ báo màu vàng sẽ sáng khi phát hiện vật thể.
- Cố định: Sử dụng đai ốc đi kèm để cố định chặt cảm biến vào giá đỡ.
Sản phẩm thường sử dụng kèm theo
- Cáp kết nối M8 (Omron) với các độ dài 2m, 5m tùy chọn.
- Bộ điều khiển PLC (Omron, Siemens, Mitsubishi) nhận tín hiệu PNP.
- Giá đỡ cảm biến bằng inox hoặc nhôm định hình.
Ứng dụng thực tế
- Thiết bị bán dẫn: Phát hiện vị trí các chi tiết siêu nhỏ trong máy đóng gói chip.
- Công nghiệp đóng gói: Kiểm tra sự hiện diện của nắp chai, sản phẩm trong băng chuyền nhỏ.
- Máy CNC, Robot: Làm cảm biến hành trình (Limit switch) cho các trục chuyển động ngắn.
- Thiết bị y tế: Tích hợp vào các máy phân tích mẫu tự động.
Câu hỏi thường gặp (FAQ)
1. E2E-C04N03-MC-B1 là loại cảm biến gì?
Đây là cảm biến tiệm cận điện cảm, dùng để phát hiện vật thể bằng kim loại (sắt, thép, nhôm...).
2. Sự khác biệt giữa PNP và NPN là gì?
PNP xuất tín hiệu dương (+) khi kích hoạt, trong khi NPN xuất tín hiệu âm (-). Sản phẩm này là PNP.
3. Tại sao sản phẩm này gọi là "Non-shielded" (Không chống nhiễu)?
Loại không chống nhiễu có khoảng cách phát hiện xa hơn nhưng cần một khoảng không gian trống xung quanh đầu cảm biến để tránh kích hoạt nhầm bởi kim loại xung quanh.
4. Cảm biến này có chịu được dầu không?
Có, sản phẩm đạt chuẩn IP67 và có khả năng chống dầu (Oil-proof), rất phù hợp cho máy móc công nghiệp.
5. Khoảng cách phát hiện 3mm là cố định?
3mm là khoảng cách tối đa, sai số ±10%. Bạn nên lắp đặt trong khoảng 0-2.1mm để đảm bảo hoạt động ổn định nhất.
6. Tôi có thể dùng cảm biến này cho vật thể nhựa không?
Không, cảm biến tiệm cận điện cảm chỉ phát hiện được kim loại.
7. Giắc cắm M8 của Omron có dễ tìm dây thay thế không?
Có, cáp M8 là chuẩn công nghiệp phổ biến, bạn có thể dễ dàng mua cáp thay thế tại AUT VN.
8. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron.
9. Đèn LED vàng trên cảm biến có ý nghĩa gì?
Đèn LED sẽ sáng khi cảm biến phát hiện được vật thể kim loại trong phạm vi hoạt động.
10. Tôi cần lưu ý gì khi lắp đặt?
Hãy đảm bảo nguồn điện cấp đúng 10-30VDC để tránh làm hỏng mạch điện tử bên trong.
Nguồn tham khảo: Omron Industrial Automation Official
