Công Tắc Hành Trình Omron D4C-1420 Roller Lever - Chống Nước IP67, Cáp 3m, Độ Bền Cao | AUT VN

Model: Omron D4C-1420 (Thiết kế Slim Type siêu nhỏ gọn)
Kiểu tác động: Cần gạt con lăn (Roller Lever) giảm ma sát, độ nhạy cao
Tiêu chuẩn bảo vệ: IP67 chống bụi tuyệt đối và kháng nước vượt trội
Tiếp điểm: SPDT (1NO + 1NC) linh hoạt cho mọi sơ đồ điều khiển
Kết nối: Tích hợp sẵn cáp VCTF 4 lõi dài 3m, lắp đặt nhanh chóng
Định mức tải: 5A/250VAC, 4A/30VDC - Vận hành ổn định, bền bỉ

nhà chế tạo: Omron

SKU: D4C-1420

Tải xuống mẫu

Giá cũ: 2.137.650 ₫

Giá bán: 1.710.120 ₫

Số lượng:

Giới thiệu Công tắc hành trình Omron D4C-1420 Roller Lever

Công tắc hành trình Omron D4C-1420 là giải pháp cảm biến vị trí cơ học cao cấp, được thiết kế tối ưu cho các hệ thống tự động hóa công nghiệp hiện đại. Với đặc trưng là thiết kế siêu nhỏ gọn (Slim type) cùng cơ chế tác động cần gạt con lăn (Roller Lever), sản phẩm giúp giảm thiểu ma sát tối đa, tăng tuổi thọ vận hành và đảm bảo tín hiệu phản hồi chính xác tuyệt đối về bộ điều khiển trung tâm PLC.

Điểm nổi bật của Omron D4C-1420

Thiết kế Compact tối ưu: Thuộc dòng D4C slim, cho phép lắp đặt dễ dàng tại những vị trí chật hẹp trong máy CNC, cánh tay robot hoặc các hệ thống băng tải phức tạp.
Khả năng chống chịu môi trường khắc nghiệt: Đạt chuẩn IP67, bảo vệ hoàn toàn linh kiện bên trong khỏi bụi bẩn, dầu mỡ và có khả năng ngâm nước tạm thời, lý tưởng cho môi trường sản xuất thực phẩm, hóa chất hoặc nơi thường xuyên vệ sinh bằng nước.
Kết nối nhanh chóng, ổn định: Tích hợp sẵn dây cáp dài 3m loại VCTF, loại bỏ nhu cầu sử dụng ống luồn dây phức tạp tại điểm đầu, hạn chế tối đa tình trạng nhiễu tín hiệu điện từ.
Độ tin cậy công nghiệp: Tiếp điểm SPDT (1NO+1NC) cho phép linh hoạt chuyển đổi giữa chế độ thường mở và thường đóng, đáp ứng mọi yêu cầu khắt khe về an toàn (Safety) và điều khiển.

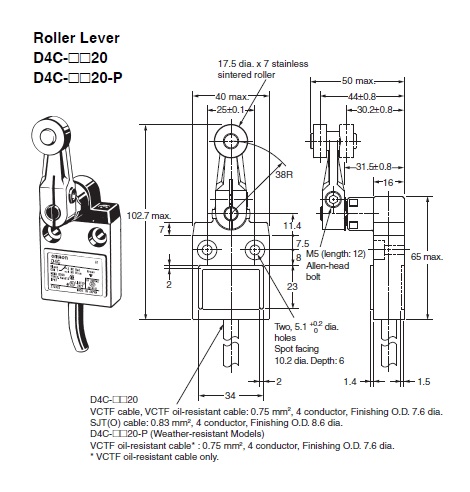

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Mã sản phẩm (Model)	D4C-1420
Loại tác động (Actuator)	Cần gạt con lăn (Roller Lever)
Cấu hình tiếp điểm	SPDT (1NO + 1NC)
Điện áp định mức	5A tại 250VAC / 4A tại 30VDC
Tiêu chuẩn bảo vệ	IP67 (Chống bụi, kháng nước ngâm sâu 1m/30p)
Chiều dài cáp	3 mét (Cáp VCTF 4 lõi)
Nhiệt độ vận hành	-10°C đến +80°C

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Omron D4C-1420

Khi lựa chọn Omron D4C-1420, doanh nghiệp sẽ tối ưu hóa được quy trình vận hành thông qua:

Giảm thiểu chi phí bảo trì: Tuổi thọ cơ học cực cao của con lăn giúp giảm tần suất thay thế, từ đó giảm thời gian dừng máy (downtime) không mong muốn.
Nâng cao an toàn thiết bị: Khả năng ngắt hành trình chính xác tuyệt đối giúp ngăn chặn các va chạm cơ khí, bảo vệ các trục vít me và linh kiện đắt tiền trong máy CNC.
Tương thích tuyệt đối: Dễ dàng tích hợp với mọi dòng PLC phổ biến hiện nay như Siemens S7-1200, Mitsubishi FX, Omron CP series hoặc Schneider.

Hướng dẫn lắp đặt và sử dụng (How-to)

Khảo sát và xác định vị trí: Xác định điểm dừng cuối của vật thể. Lắp đặt công tắc sao cho bề mặt vật tác động tiếp xúc mượt mà với con lăn, tránh va chạm trực diện gây móp méo cần gạt.

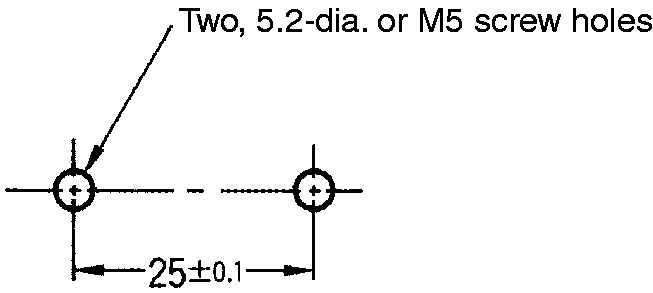

Cố định thiết bị: Sử dụng vít chuyên dụng bắt chặt thân công tắc vào khung máy. Đảm bảo thiết bị không bị rung lắc khi máy hoạt động để tránh tạo ra tín hiệu nhiễu (False Trigger).
Đấu nối điện: Kết nối dây cáp vào PLC hoặc rơ-le trung gian. Lưu ý phân biệt chính xác dây COM (Chung), NO (Thường mở) và NC (Thường đóng) theo sơ đồ kỹ thuật đi kèm.
Kiểm tra và vận hành: Kích hoạt thử bằng tay để kiểm tra tín hiệu đầu vào trên PLC, sau đó mới vận hành ở chế độ tự động hoàn toàn.

Sản phẩm sử dụng chung và tương đương

Để xây dựng hệ thống điều khiển hoàn chỉnh, bạn có thể kết hợp Omron D4C-1420 với:

PLC điều khiển: Omron CP1H, CP1L hoặc Siemens S7-1200.

Thiết bị bảo vệ: Rơ-le trung gian 24VDC để cách ly tín hiệu, tăng tuổi thọ cho ngõ vào PLC.

Các model tương đương: Omron D4C-1620, Omron D4C-1720 (Khác biệt về độ dài cáp và kiểu cần gạt).

Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp trọng yếu:

Hệ thống băng tải: Xác định vị trí sản phẩm, điều hướng phân loại hoặc kích hoạt dừng băng tải khi đầy hàng.
Máy CNC & Máy phay: Đóng vai trò là công tắc giới hạn hành trình (Limit switch) cho các trục X, Y, Z để bảo vệ thiết bị.
Robot công nghiệp: Xác định vị trí Home (điểm gốc) giúp robot định vị chính xác tọa độ làm việc sau mỗi chu kỳ.
Máy đóng gói & Chiết rót: Kiểm soát hành trình đóng mở của xi lanh khí nén trong quy trình đóng gói tự động.

Câu hỏi thường gặp (FAQ)

1. Omron D4C-1420 có thực sự chống nước tuyệt đối không?
Sản phẩm đạt chuẩn IP67, có khả năng chống bụi hoàn toàn và chịu được việc ngâm trong nước ở độ sâu 1m trong tối đa 30 phút. Rất phù hợp cho môi trường rửa máy thường xuyên.

2. Tôi nên sử dụng tiếp điểm NO hay NC để đảm bảo an toàn?
Đối với các ứng dụng dừng khẩn cấp hoặc bảo vệ hành trình, AUT VN khuyên dùng tiếp điểm NC (Thường đóng). Khi dây dẫn bị đứt, hệ thống sẽ tự động dừng ngay lập tức để đảm bảo an toàn.

3. Có thể nối dài dây cáp 3m có sẵn không?
Có, bạn có thể nối dài. Tuy nhiên, để duy trì tiêu chuẩn IP67, hãy sử dụng các đầu nối (connector) chống nước hoặc ống co nhiệt chuyên dụng.

4. Sản phẩm có hoạt động được trong môi trường nhiệt độ cao không?
D4C-1420 vận hành ổn định từ -10°C đến +80°C. Nếu môi trường của bạn vượt quá ngưỡng này, hãy liên hệ AUT VN để được tư vấn dòng chịu nhiệt đặc biệt.

5. Làm sao để phân biệt hàng Omron chính hãng khi mua tại AUT VN?
Sản phẩm tại AUT VN cam kết chính hãng 100%, có đầy đủ chứng nhận CO (Xuất xứ) và CQ (Chất lượng), đi kèm tem bảo hành chính hãng rõ ràng.

6. Tuổi thọ cơ học của cần gạt con lăn là bao lâu?
Dòng D4C được thiết kế cho hàng triệu lần tác động. Tuổi thọ thực tế phụ thuộc vào tốc độ va chạm và lực nhấn của vật thể lên con lăn.

7. Ý nghĩa của định mức 5A/250VAC là gì?
Đây là mức tải tối đa mà tiếp điểm có thể chịu được. Khi dùng cho PLC (dòng rất nhỏ), bạn nên qua rơ-le trung gian để bảo vệ cả PLC và công tắc.

8. Sự khác biệt giữa D4C-1420 và D4C-1220 là gì?
Điểm khác biệt chính nằm ở kiểu actuator. D4C-1420 sử dụng Roller Lever (cần gạt con lăn) giúp vật thể lướt qua dễ dàng, giảm mòn cơ học hơn so với kiểu cần gạt phẳng.

9. Lực tác động cần thiết để kích hoạt công tắc là bao nhiêu?
Lực tác động được thiết kế ở mức thấp (Low Operating Force) để không gây cản trở chuyển động của vật thể nhưng vẫn đảm bảo đóng ngắt dứt khoát.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ 24/7 về sơ đồ đấu nối, hướng dẫn lắp đặt và tư vấn giải pháp thay thế tương đương.

Cam kết từ AUT VN: Cung cấp thiết bị tự động hóa Omron chính hãng, giao hàng hỏa tốc toàn quốc, hỗ trợ xuất hóa đơn VAT và đầy đủ chứng từ kỹ thuật.
