Công tắc hành trình Omron D4C-1520 | Chống nước IP67, Cần gạt con lăn thép, Cáp 5m | AUT VN

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng 100%
Mã sản phẩm: D4C-1520
Tiêu chuẩn bảo vệ: IP67 (Chống bụi tuyệt đối, chịu ngâm nước)
Cơ cấu tác động: Cần gạt con lăn thép không gỉ, giảm ma sát, chống mài mòn
Cấu hình tiếp điểm: SPDT (1NO + 1NC) linh hoạt cho mọi mạch điều khiển
Kết nối: Tích hợp sẵn dây cáp VCTF 5m chịu môi trường khắc nghiệt
Phân phối chính thức: AUT VN

nhà chế tạo: Omron

SKU: D4C-1520

Tải xuống mẫu

Giá cũ: 1.751.100 ₫

Giá bán: 1.400.880 ₫

Số lượng:

Giới thiệu Công tắc hành trình Omron D4C-1520

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác vị trí vật thể và giới hạn hành trình là yếu tố then chốt để đảm bảo an toàn cho thiết bị và con người. Công tắc hành trình Omron D4C-1520 là giải pháp kỹ thuật cao cấp, được thiết kế đặc biệt cho những môi trường vận hành khắc nghiệt nhất. Với sự kết hợp hoàn hảo giữa độ bền cơ học vượt trội và khả năng chống thấm nước tuyệt đối, sản phẩm cung cấp bởi AUT VN giúp doanh nghiệp tối ưu hóa hiệu suất vận hành, tăng tuổi thọ máy móc và giảm thiểu rủi ro dừng máy đột ngột.

Điểm nổi bật của Omron D4C-1520

Tiêu chuẩn bảo vệ IP67: Thân máy được đúc kín hoàn toàn, ngăn chặn tuyệt đối bụi bẩn và cho phép ngâm trong nước. Đây là lựa chọn số 1 cho các nhà máy thực phẩm, đồ uống, chế biến thủy hải sản hoặc môi trường thường xuyên xịt rửa, nhiều dầu mỡ.
Con lăn thép không gỉ cao cấp: Cần gạt được chế tạo từ vật liệu thép không gỉ thiêu kết, giúp giảm thiểu ma sát tối đa, chống mài mòn mạnh mẽ, đảm bảo chu kỳ vận hành hàng triệu lần mà không bị biến dạng cơ học.
Tích hợp sẵn dây cáp VCTF 5m: Ưu điểm vượt trội với dây cáp dài 5m được đúc liền, giúp đơn giản hóa công tác thi công, giảm chi phí vật tư phụ và loại bỏ rủi ro rò rỉ điện tại các điểm nối.
Tiếp điểm SPDT tin cậy: Cấu hình 1 cực 2 vị trí (1NO + 1NC) cho phép kỹ sư linh hoạt thiết lập mạch điều khiển thường đóng hoặc thường mở tùy theo yêu cầu logic của hệ thống PLC.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm	D4C-1520
Loại thiết bị	Công tắc hành trình giới hạn (Limit Switch)

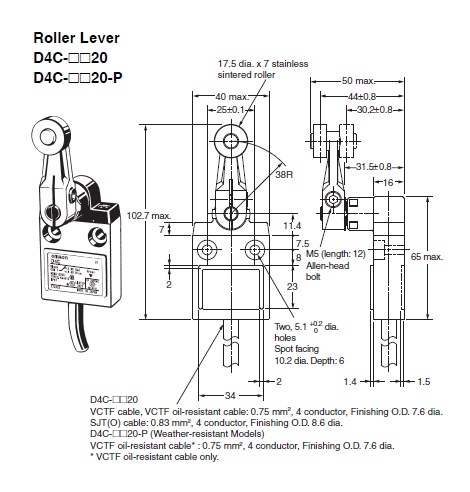

Cơ cấu tác động	Cần gạt con lăn (Roller lever 17.5mm x 7mm, thép không gỉ R38)
Cấu hình tiếp điểm	SPDT (1 Circuit Form C)
Định mức điện áp/dòng điện	5A @ 250VAC / 4A @ 30VDC
Thông số tải AC (Thuần trở)	5A @ 125VAC / 5A @ 250VAC
Thông số tải DC (Thuần trở)	5A @ 8VDC / 4A @ 30VDC / 0.2A @ 250VDC
Dòng khởi động (Inrush)	NC: 20A max / NO: 10A max
Thông số cáp	VCTF, 4 lõi, dài 5m, tiết diện 0.75mm²
Nhiệt độ vận hành	-10 đến 70 °C
Mức độ bảo vệ	IP67

Lợi ích khi lựa chọn Omron D4C-1520 tại AUT VN

Tối ưu hóa thời gian vận hành (Uptime): Nhờ chuẩn IP67, thiết bị loại bỏ hoàn toàn sự cố chập điện do ẩm ướt, giúp dây chuyền sản xuất hoạt động liên tục.
Độ nhạy và chính xác tuyệt đối: Cơ chế con lăn thép không gỉ giúp phát hiện vị trí vật thể tức thời, bảo vệ máy móc khỏi các va chạm gây hư hỏng.
Tiết kiệm chi phí bảo trì: Tuổi thọ sản phẩm cực cao, giảm tần suất thay thế linh kiện, tối ưu hóa chi phí vận hành dài hạn.
Cam kết chính hãng: Sản phẩm cung cấp bởi AUT VN đầy đủ giấy tờ CO/CQ, bảo hành chính hãng, hỗ trợ tư vấn kỹ thuật chuyên sâu.

Hướng dẫn lắp đặt và sử dụng chuẩn kỹ thuật

Khảo sát và định vị: Xác định chính xác điểm dừng của vật thể. Lắp đặt sao cho con lăn tiếp xúc mượt mà, tránh lực tác động vuông góc quá mạnh.

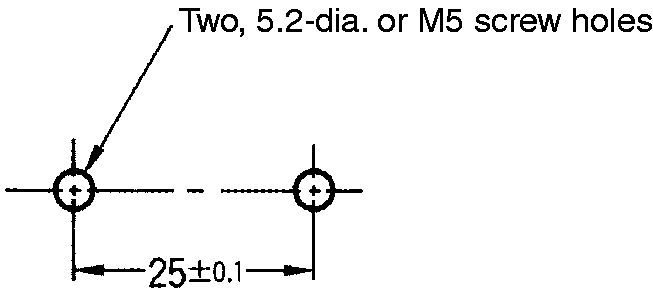

Cố định cơ khí: Sử dụng ốc vít cố định chắc chắn thân công tắc vào khung máy, đảm bảo không rung lắc khi vận hành tốc độ cao.
Đấu nối điện: Kết nối 4 lõi dây cáp VCTF với PLC hoặc Rơle trung gian theo sơ đồ: Chân chung (COM), Thường mở (NO), Thường đóng (NC). Nối dây tiếp địa để chống nhiễu.
Kiểm tra và hiệu chỉnh: Kích hoạt thử bằng tay để kiểm tra tín hiệu phản hồi trên PLC trước khi vận hành tự động.

Sản phẩm sử dụng chung và tương đương

Để xây dựng hệ thống điều khiển hoàn chỉnh, Omron D4C-1520 thường được phối hợp cùng:

Bộ điều khiển PLC: Omron CP1H, CP1L, Siemens S7-1200 hoặc Mitsubishi FX series.
Phụ kiện hỗ trợ: Rơ le trung gian Omron, Cầu đấu dây (Terminal Block) chống nước.
Sản phẩm cùng dòng D4C: Omron D4C-1420, Omron D4C-1620, Omron D4C-1720.

Ứng dụng thực tế của sản phẩm

Hệ thống băng tải công nghiệp: Phát hiện sản phẩm đến vị trí đóng gói, phân loại hoặc cảnh báo kẹt hàng.
Máy CNC, máy phay tự động: Thiết lập giới hạn an toàn cho các trục X, Y, Z, ngăn chặn va chạm cơ khí.
Cửa cuốn và Cổng tự động: Xác định trạng thái đóng/mở hoàn toàn để ngắt điện motor kịp thời.
Cánh tay Robot: Kiểm soát chính xác góc quay và điểm dừng của các khớp nối trong dây chuyền lắp ráp.

FAQ - Câu hỏi thường gặp về Omron D4C-1520

1. Chuẩn IP67 trên Omron D4C-1520 có ý nghĩa gì?
IP67 nghĩa là thiết bị chống bụi hoàn toàn và chịu được việc ngâm trong nước ở độ sâu 1m trong tối đa 30 phút, lý tưởng cho môi trường xịt rửa nước.

2. Tại sao nên chọn D4C-1520 thay vì loại giá rẻ?
D4C-1520 cung cấp độ bền công nghiệp, vật liệu thép không gỉ và chuẩn chống nước tuyệt đối, giúp giảm thiểu downtime và chi phí thay thế.

3. Tôi có thể nối dài thêm dây cáp 5m hiện có không?
Có, nhưng để duy trì chuẩn IP67, bạn bắt buộc phải sử dụng các đầu nối (connector) hoặc hộp nối chống nước chuyên dụng.

4. Tiếp điểm SPDT (1NO + 1NC) hoạt động ra sao?
Cung cấp một chân chung (COM). Khi chưa tác động, COM nối với NC. Khi con lăn bị nhấn, COM ngắt NC và chuyển sang nối với NO.

5. Thiết bị có chịu được nhiệt độ cao không?
Sản phẩm hoạt động ổn định từ -10 đến 70 °C, phù hợp với hầu hết điều kiện nhà xưởng tại Việt Nam.

6. Làm sao phân biệt Omron D4C-1520 chính hãng?
Sản phẩm chính hãng có bao bì Omron, mã vạch rõ ràng và đầy đủ chứng chỉ CO, CQ khi mua tại AUT VN.

7. Ưu điểm của con lăn thép không gỉ là gì?
Chịu lực tốt, chống ăn mòn hóa học và giảm ma sát, kéo dài tuổi thọ cho cả công tắc và vật thể tiếp xúc.

8. AUT VN bảo hành sản phẩm này bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất Omron Nhật Bản.

9. Tôi có thể dùng D4C-1520 cho điện áp 220V AC không?
Hoàn toàn được. Thiết bị hỗ trợ tải AC lên đến 250VAC với dòng định mức 5A.

10. Thời gian giao hàng của AUT VN như thế nào?
Chúng tôi sẵn kho số lượng lớn D4C-1520, hỗ trợ giao hàng hỏa tốc nội thành và giao nhanh toàn quốc.

11. Dòng khởi động (Inrush) tối đa là bao nhiêu?
Dòng khởi động tối đa cho tiếp điểm NC là 20A và cho tiếp điểm NO là 10A.

12. Sản phẩm này có dùng cho máy thực phẩm được không?
Rất phù hợp nhờ chuẩn IP67 và vật liệu thép không gỉ, cho phép vệ sinh máy bằng nước an toàn.

Nguồn tham khảo: Omron Asia Pacific
