Công tắc hành trình Omron D4C-3302 | Roller Plunger, IP67, 4A 30VDC
- Kiểu tác động: Roller Plunger (Con lăn) giúp giảm ma sát khi va chạm
- Tiêu chuẩn bảo vệ: IP67 (Chống bụi tuyệt đối và chống nước tạm thời)
- Cấu hình tiếp điểm: SPDT (1 NO + 1 NC)
- Thông số điện: 4A tại 30VDC, đáp ứng tải đa dạng
- Dây cáp: VCTF chống dầu, 4 lõi, dài 5m tiện lợi
- Tính năng đặc biệt: Tích hợp đèn LED báo trạng thái hoạt động
Giá cũ:
1.909.950 ₫
1.527.960 ₫
Giới thiệu về Công tắc hành trình Omron D4C-3302
Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát vị trí chính xác của các bộ phận chuyển động là cực kỳ quan trọng. Công tắc hành trình Omron D4C-3302 là giải pháp hàng đầu được các kỹ sư tin dùng nhờ thiết kế bền bỉ và độ chính xác cao. Thuộc dòng D4C nổi tiếng của Omron, sản phẩm này được tối ưu hóa để hoạt động ổn định trong các môi trường khắc nghiệt nhất, từ nhà máy chế biến thực phẩm đến dây chuyền sản xuất cơ khí.
Điểm nổi bật của Omron D4C-3302
- Độ bền vượt trội: Với tiêu chuẩn IP67, sản phẩm hoàn toàn yên tâm khi làm việc trong môi trường ẩm ướt hoặc nhiều bụi bẩn.
- Thiết kế Roller Plunger: Đầu con lăn bằng thép không gỉ giúp việc tác động mượt mà, giảm mài mòn cơ học và kéo dài tuổi thọ thiết bị.
- Khả năng chống dầu: Dây cáp VCTF chuyên dụng có khả năng chịu dầu, cực kỳ phù hợp cho các môi trường máy móc có dầu mỡ.
- Cảnh báo thông minh: Đèn LED tích hợp giúp người vận hành dễ dàng nhận biết trạng thái tiếp điểm ngay cả trong điều kiện thiếu sáng.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|
| Model | D4C-3302 |
| Loại thiết bị | Công tắc hành trình tổng quát (General-purpose Limit Switch) |

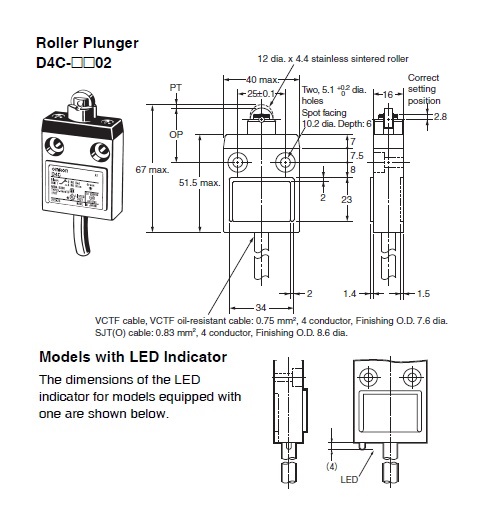

| Bộ phận tác động | Roller Plunger (Con lăn đường kính 12mm x 4.4mm - Thép không gỉ) |
| Cấu hình tiếp điểm | SPDT (1 NO + 1 NC) |
| Định mức điện (DC) | 4A tại 30VDC (Tải điện trở: 4A, Tải đèn: 2A, Tải cảm: 3A, Tải động cơ: 3A) |
| Dòng điện đột biến (Inrush) | NC: Tối đa 20A | NO: Tối đa 10A |
| Chỉ báo | Đèn LED (Sáng khi không hoạt động - 30VDC) |
| Thông số cáp | Dây VCTF chống dầu, 4 lõi, dài 5m (Tiết diện 0.75mm²) |
| Cấp bảo vệ | IP67 |
| Nhiệt độ vận hành | -10 đến 70 ℃ (Không đóng băng) |
| Độ ẩm môi trường | 35% đến 95% |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Omron D4C-3302
Việc đầu tư vào Limit Switch Omron D4C-3302 không chỉ là mua một linh kiện, mà là đầu tư vào sự ổn định của toàn bộ hệ thống. Sản phẩm giúp giảm thiểu thời gian dừng máy (downtime) do lỗi cảm biến, tăng độ chính xác cho các chuyển động cơ khí và tiết kiệm chi phí bảo trì dài hạn nhờ vật liệu cao cấp chống ăn mòn.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Chuẩn bị: Kiểm tra thiết bị xem có trầy xước hay hư hỏng vật lý không.
- Xác định vị trí: Lắp đặt lên bề mặt phẳng tại vị trí cần kiểm soát hành trình của vật thể.

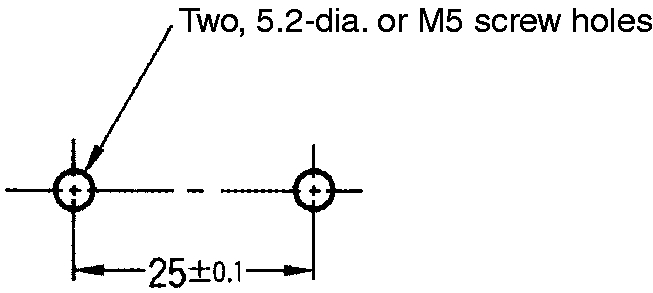

- Cố định: Sử dụng vít chuyên dụng để bắt chặt thân công tắc vào giá đỡ, đảm bảo không bị rung lắc.
- Kết nối điện: Nối dây cáp VCTF 4 lõi vào tủ điều khiển theo sơ đồ tiếp điểm SPDT. Lưu ý đảm bảo nguồn điện cấp cho đèn LED là 30VDC.
- Kiểm tra: Thử nghiệm tác động bằng tay hoặc vận hành máy ở tốc độ thấp để kiểm tra phản hồi của tiếp điểm và đèn LED.
Sản phẩm liên quan (isRelatedTo)
- Relay trung gian Omron
- Cảm biến tiệm cận Omron (Proximity Sensor)
- Bộ nguồn DC 24V/30V chuyên dụng
- Nguồn điện điều khiển công nghiệp
Ứng dụng thực tế (Application)
- Hệ thống băng tải trong kho bãi tự động.
- Cánh tay Robot trong dây chuyền lắp ráp linh kiện.
- Máy đóng gói, máy cắt tự động.
- Hệ thống cửa tự động và thang máy công nghiệp.
Câu hỏi thường gặp (FAQ)
- 1. Công tắc Omron D4C-3302 có chống nước không?
- Có, sản phẩm đạt chuẩn IP67, có khả năng chống bụi hoàn toàn và chống nước xâm nhập khi ngâm tạm thời.
- 2. Tôi có thể dùng dây điện khác thay cho dây đi kèm không?
- Dây đi kèm là loại VCTF chống dầu chuyên dụng. Nếu thay thế, bạn cần đảm bảo dây mới có tính năng chống dầu tương đương để đảm bảo độ bền.
- 3. Đèn LED trên thiết bị dùng điện bao nhiêu?
- Đèn LED báo trạng thái sử dụng nguồn 30VDC.
- 4. Sản phẩm này có chịu được tải động cơ trực tiếp không?
- Có, thiết bị hỗ trợ tải động cơ (Motor load) lên đến 3A tại 30VDC.
- 5. Roller plunger là gì và nó có ưu điểm gì?
- Đây là kiểu tác động bằng con lăn, giúp bề mặt vật thể va chạm vào công tắc trượt đi mượt mà, tránh làm mẻ hoặc hỏng vật thể cần kiểm soát.
- 6. D4C-3302 có dùng được trong môi trường nhiều dầu mỡ không?
- Hoàn toàn được, nhờ thiết kế vỏ và dây cáp chống dầu chuyên dụng.
- 7. Cấu hình SPDT nghĩa là gì?
- SPDT (Single Pole Double Throw) nghĩa là công tắc có 1 cực chung và 2 đầu ra (1 thường đóng - NC và 1 thường mở - NO).
- 8. Làm sao để phân biệt hàng chính hãng?
- Sản phẩm chính hãng từ Omron sẽ có đầy đủ CO/CQ và được cung cấp bởi các đại lý uy tín như AUT VN.
- 9. Nhiệt độ hoạt động tối đa là bao nhiêu?
- Thiết bị hoạt động ổn định trong khoảng từ -10 đến 70 độ C.
- 10. Mua hàng tại AUT VN có được bảo hành không?
- Có, AUT VN cam kết sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron.
