Relay này có thể dùng cho tải DC được không?

Không, mã G3H-203S-VD được thiết kế chuyên dụng cho tải xoay chiều (AC) từ 100-240V.

Tại sao tôi nên chọn Zero-cross thay vì relay thường?

Zero-cross giúp đóng mạch tại thời điểm điện áp bằng 0, giảm tối đa nhiễu điện từ và bảo vệ tải khỏi xung điện.

Tôi có cần dùng thêm tản nhiệt không?

Với dòng tải 3A, nếu hoạt động trong môi trường thoáng mát thì không cần, nhưng nếu chạy liên tục ở tải cao, bạn nên cân nhắc giải pháp tản nhiệt.

Điện áp điều khiển 24V có làm cháy relay không?

Không, sản phẩm hỗ trợ dải điện áp điều khiển rộng từ 4-24VDC, nên 24V là mức hoạt động lý tưởng.

Relay bán dẫn Omron G3H-203S-VD DC4-24 | 3A, 100-240VAC, Zero-Cross

Loại sản phẩm: Relay bán dẫn (SSR) 1 pha
Dòng điện tải tối đa: 3A
Điện áp tải: 100 - 240VAC
Điện áp điều khiển (Input): 4 - 24VDC
Công nghệ: Chuyển mạch Zero-cross (giảm nhiễu điện từ)
Kiểu kết nối: Chân cắm (Plug-in)

nhà chế tạo: Omron

SKU: G3H-203S-VD DC4-24

Tải xuống mẫu

Giá cũ: 1.022.250 ₫

Giá bán: 817.800 ₫

Giới thiệu Relay bán dẫn Omron G3H-203S-VD DC4-24

Relay bán dẫn Omron G3H-203S-VD DC4-24 là giải pháp đóng cắt điện tử cao cấp, thay thế hoàn hảo cho các dòng relay cơ truyền thống trong các hệ thống tự động hóa hiện đại. Với công nghệ cách ly quang (Photocoupler) và tính năng chuyển mạch Zero-cross, sản phẩm đảm bảo sự vận hành êm ái, không gây tiếng ồn và đặc biệt là giảm thiểu nhiễu điện từ (EMI) lên các thiết bị điều khiển xung quanh. Đây là lựa chọn hàng đầu cho các ứng dụng yêu cầu độ bền cao và tần suất đóng cắt liên tục.

Điểm nổi bật của sản phẩm

Chuyển mạch Zero-cross: Giúp giảm xung điện áp đột ngột khi đóng tải, bảo vệ thiết bị và giảm nhiễu.
Tuổi thọ vượt trội: Không có các bộ phận cơ khí chuyển động, giúp loại bỏ hiện tượng mòn tiếp điểm, kéo dài thời gian sử dụng.
Khả năng cách ly an toàn: Sử dụng công nghệ cách ly quang giúp bảo vệ mạch điều khiển khỏi điện áp cao ở mạch tải.
Thiết kế nhỏ gọn: Dễ dàng lắp đặt vào đế (Socket) trong các tủ điện điều khiển chật hẹp.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật Omron G3H-203S-VD
Phân loại sản phẩm	Relay bán dẫn (Solid State Relay)
Phương pháp cách ly	Cách ly quang (Photocoupler)
Chức năng Zero-cross	Có (Equipped)
Kiểu chân cắm	Plug-in terminal
Kiểu lắp đặt	Gắn đế (Socket mounting)
Thông số đầu vào (Input)
Điện áp định mức	4 đến 24 VDC
Dải điện áp hoạt động	3 đến 28 VDC
Trở kháng đầu vào	Tối đa 15 mA
Điện áp hoạt động (Operate)	Tối đa 3 VDC
Điện áp nhả (Release)	Tối thiểu 1 VDC
Thông số đầu ra (Output)
Điện áp tải định mức	100 đến 240 VAC
Dải điện áp tải	75 đến 264 VAC
Dòng điện tải tối đa	0.1 đến 3 A (tại 40 ℃)
Dòng khởi động (Inrush current)	45 A (60 Hz, 1 chu kỳ)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron G3H-203S-VD

Tối ưu chi phí bảo trì: Nhờ độ bền cơ học cực cao, bạn sẽ giảm thiểu được thời gian dừng máy do hỏng relay.
An toàn cho hệ thống: Tính năng Zero-cross bảo vệ các thiết bị điện tử nhạy cảm khỏi các xung nhiễu điện áp.
Hoạt động cực êm: Không phát ra tiếng "tạch tạch" như relay cơ, phù hợp cho môi trường làm việc cần sự yên tĩnh.

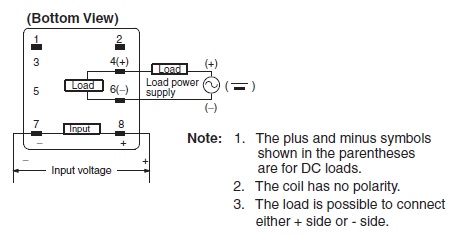

Hướng dẫn sử dụng (How-to)

Bước 1: Kiểm tra đúng điện áp điều khiển (Input) nằm trong khoảng 4-24VDC để tránh cháy mạch đầu vào.
Bước 2: Lắp đặt relay vào đế (Socket) tương ứng của Omron để đảm bảo tiếp xúc chắc chắn.
Bước 3: Kết nối dây tín hiệu điều khiển vào hai chân Input.
Bước 4: Kết nối tải (Load) vào hai chân Output (lưu ý tải là điện áp xoay chiều 100-240VAC).
Bước 5: Cấp nguồn và kiểm tra hoạt động của thiết bị.

Sản phẩm sử dụng chung (isRelatedTo)

Đế cắm Relay Omron (Socket)
Bộ nguồn DC 24V
Bộ điều khiển nhiệt độ / PLC
Tản nhiệt (nếu dùng dòng tải cao liên tục)

Ứng dụng thực tế (Application)

Điều khiển nhiệt độ trong lò sấy, máy đúc nhựa.
Điều khiển hệ thống chiếu sáng công nghiệp.
Đóng cắt các tải điện trở, điện cảm nhẹ trong tự động hóa.
Hệ thống điều khiển quạt, bơm nhỏ.

Câu hỏi thường gặp (FAQ)

1. Relay này có thể dùng cho tải DC được không?: Không, mã G3H-203S-VD được thiết kế chuyên dụng cho tải xoay chiều (AC) từ 100-240V.
2. Tại sao tôi nên chọn Zero-cross thay vì relay thường?: Zero-cross giúp đóng mạch tại thời điểm điện áp bằng 0, giảm tối đa nhiễu điện từ và bảo vệ tải khỏi xung điện.
3. Tôi có cần dùng thêm tản nhiệt không?: Với dòng tải 3A, nếu hoạt động trong môi trường thoáng mát thì không cần, nhưng nếu chạy liên tục ở tải cao, bạn nên cân nhắc giải pháp tản nhiệt.
4. Điện áp điều khiển 24V có làm cháy relay không?: Không, sản phẩm hỗ trợ dải điện áp điều khiển rộng từ 4-24VDC, nên 24V là mức hoạt động lý tưởng.
5. Sản phẩm này có tiếng kêu khi đóng ngắt không?: Không, vì đây là relay bán dẫn, không có tiếp điểm cơ khí nên hoạt động hoàn toàn im lặng.
6. Làm sao để biết relay đã hoạt động?: Bạn có thể đo điện áp ở đầu ra khi cấp nguồn vào đầu vào để kiểm tra trạng thái đóng/ngắt của tải.
7. Relay này có thay thế được relay cơ 3A được không?: Hoàn toàn được, thậm chí nó còn tốt hơn về độ bền và khả năng chống nhiễu.
8. Tôi có thể mua hàng chính hãng tại AUT VN không?: Có, AUT VN cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn hãng.
