Relay Omron G3H-203SN-VD có dùng được cho điện 220V không?

Có, sản phẩm hỗ trợ dải điện áp tải 100-240 VAC, tương thích hoàn hảo với điện lưới 220V Việt Nam.

Tại sao nên dùng SSR thay cho relay cơ?

SSR không có tiếp điểm cơ nên không gây tia lửa điện, không tiếng ồn và có tuổi thọ cao hơn nhiều lần khi đóng ngắt liên tục.

Công nghệ Zero-cross có tác dụng gì?

Nó giúp đóng ngắt tại thời điểm điện áp bằng 0, triệt tiêu nhiễu EMI và bảo vệ thiết bị điều khiển không bị treo.

Tôi có thể dùng PLC để điều khiển relay này không?

Hoàn toàn được, vì dải điện áp điều khiển từ 5-24VDC rất phù hợp với ngõ ra của hầu hết các dòng PLC hiện nay.

Relay này có bị nóng không?

SSR có sinh nhiệt nhẹ. Nếu dùng tải gần ngưỡng 3A liên tục, bạn nên lắp thêm tản nhiệt nhôm để đảm bảo độ bền.

Làm sao biết relay đang hoạt động?

Bạn chỉ cần nhìn đèn LED chỉ báo trên thân. Đèn sáng nghĩa là relay đang ở trạng thái ON.

Độ an toàn khi kết nối với PLC như thế nào?

Rất an toàn nhờ lớp cách ly quang học (Photocoupler) giúp tách biệt hoàn toàn mạch điều khiển và mạch tải.

Có thể hàn trực tiếp chân relay vào mạch không?

Có thể, nhưng AUT VN khuyên dùng đế Socket để dễ dàng thay thế khi cần bảo trì.

Dòng Inrush 45A là gì?

Là dòng khởi động cực đại mà relay có thể chịu được trong 1 chu kỳ, giúp bảo vệ thiết bị khi khởi động tải có điện dung lớn.

Mua hàng tại AUT VN có yên tâm không?

AUT VN cam kết cung cấp hàng Omron chính hãng với chính sách bảo hành và hỗ trợ kỹ thuật chuyên nghiệp nhất.

Relay Bán Dẫn Omron G3H-203SN-VD (3A, Zero-Cross, 5-24VDC) - Chính Hãng AUT VN

Thương hiệu: Omron (Nhật Bản) - Tiêu chuẩn vàng trong tự động hóa.
Công nghệ Zero-Cross: Đóng ngắt tại điểm 0V, triệt tiêu hoàn toàn nhiễu điện từ (EMI).
Khả năng tải: 3A (100-240 VAC) - Hoạt động bền bỉ, không mòn tiếp điểm.
Điện áp điều khiển: 5 - 24 VDC - Tương thích hoàn hảo với PLC, Arduino, Vi điều khiển.
Thiết kế Plug-in: Kiểu chân cắm kèm đèn LED chỉ báo, giúp lắp đặt và bảo trì siêu tốc.

nhà chế tạo: Omron

SKU: G3H-203SN-VD DC5-24

Tải xuống mẫu

Giá cũ: 900.000 ₫

Giá bán: 720.000 ₫

Số lượng:

Giới thiệu Relay Bán Dẫn Omron G3H-203SN-VD (SSR)

Relay bán dẫn Omron G3H-203SN-VD (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử tiên tiến, được thiết kế để thay thế hoàn toàn các relay cơ truyền thống trong các hệ thống điều khiển chính xác. Thay vì sử dụng tiếp điểm cơ học dễ bị mòn và phát tia lửa điện, G3H-203SN-VD sử dụng linh kiện bán dẫn để dẫn điện, mang lại sự yên tĩnh tuyệt đối và tuổi thọ vận hành cực cao.

Điểm vượt trội của dòng Omron G3H chính là công nghệ Zero-cross switching. Thiết bị sẽ chỉ thực hiện đóng mạch khi điện áp xoay chiều đạt mức 0V, giúp loại bỏ xung điện áp đột ngột và nhiễu EMI, bảo vệ an toàn cho các bộ điều khiển nhạy cảm như PLC hay cảm biến công nghiệp.

Điểm nổi bật của Omron G3H-203SN-VD

Chống nhiễu tối ưu: Công nghệ Zero-cross giúp hệ thống vận hành mượt mà, không gây lỗi reset cho các thiết bị điện tử xung quanh.
Cách ly quang học (Photocoupler): Tách biệt hoàn toàn mạch điều khiển DC và mạch tải AC, ngăn chặn rủi ro cháy nổ lan truyền.
Độ bền vĩnh cửu: Không có bộ phận chuyển động vật lý, loại bỏ hoàn toàn tình trạng mòn tiếp điểm, lý tưởng cho các ứng dụng đóng ngắt tần suất cao.
Chẩn đoán nhanh chóng: Tích hợp đèn LED chỉ báo trạng thái ON/OFF trực quan ngay trên thân sản phẩm.
Tiết kiệm thời gian: Thiết kế chân cắm (Plug-in) giúp thay thế linh kiện trong vài giây mà không cần tháo dỡ phức tạp.

Bảng thông số kỹ thuật chi tiết

Thông Số Kỹ Thuật Omron G3H-203SN-VD
Loại sản phẩm	Relay bán dẫn (Solid State Relay - SSR)
Phương pháp cách ly	Cách ly quang (Photocoupler)
Chức năng Zero-cross	Có tích hợp (Equipped)
Đèn chỉ báo trạng thái	LED Indicator
Kiểu kết nối	Chân cắm (Plug-in terminal)
Điện áp điều khiển định mức	5 đến 24 VDC
Dải điện áp hoạt động (Input)	4 đến 28 VDC
Dòng điện điều khiển tối đa	15 mA
Điện áp tải định mức	100 đến 240 VAC
Dải điện áp tải cho phép	75 đến 264 VAC
Dòng điện tải định mức	0.1 đến 3 A (tại 40 °C)
Dòng khởi động cực đại (Inrush)	45 A (60 Hz, 1 chu kỳ)

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron G3H-203SN-VD

Tối ưu chi phí bảo trì: Loại bỏ chi phí thay thế relay cơ định kỳ do mòn tiếp điểm.
Vận hành êm ái: Không tiếng động cơ học, phù hợp cho môi trường y tế và phòng thí nghiệm.
An toàn hệ thống: Giảm thiểu tối đa nguy cơ cháy nổ do tia lửa điện và nhiễu điện từ.
Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Kiểm tra nguồn: Đảm bảo nguồn điều khiển (DC) nằm trong dải 5-24V và tải (AC) không vượt quá 3A.

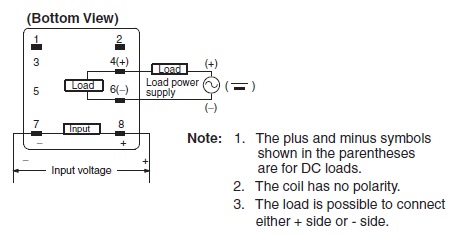

Bước 2: Đấu nối ngõ vào (Input): Kết nối dây tín hiệu từ PLC/Vi điều khiển vào chân Input (+ và -) của relay.
Bước 3: Đấu nối ngõ ra (Output): Đấu nối tải AC (100-240V) nối tiếp qua hai chân Output của relay.
Bước 4: Lắp đặt: Cắm relay vào đế Socket G3H chuyên dụng một cách chắc chắn.
Bước 5: Kiểm tra: Cấp nguồn và quan sát đèn LED. Khi đèn sáng, relay đang đóng mạch điều khiển tải.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống đạt hiệu suất cao nhất, AUT VN khuyên dùng cùng:

Đế cắm Relay SSR Socket G3H: Phụ kiện bắt buộc để kết nối chân cắm an toàn.
Bộ điều khiển nhiệt độ Omron: Kết hợp hoàn hảo để điều khiển nhiệt độ chính xác.
Bộ nguồn DC 12V/24V: Cung cấp nguồn nuôi ổn định cho mạch kích.
Tản nhiệt nhôm: Cần thiết khi vận hành tải lớn liên tục để bảo vệ tuổi thọ SSR.

Ứng dụng thực tế (Application)

Hệ thống gia nhiệt: Điều khiển thanh nhiệt lò sấy, máy đúc nhựa, máy đóng gói.
Chiếu sáng thông minh: Điều khiển đèn LED công nghiệp, đèn sưởi cần đóng ngắt nhanh.
Tự động hóa công nghiệp: Điều khiển van điện từ (Solenoid), motor nhỏ.
Thiết bị y tế: Sử dụng trong các máy phân tích cần độ nhiễu cực thấp.

Câu hỏi thường gặp (FAQ)

1. Relay Omron G3H-203SN-VD có dùng được cho điện 220V không?: Có, sản phẩm hỗ trợ dải điện áp tải 100-240 VAC, tương thích hoàn hảo với điện lưới 220V Việt Nam.
2. Tại sao nên dùng SSR thay cho relay cơ?: SSR không có tiếp điểm cơ nên không gây tia lửa điện, không tiếng ồn và có tuổi thọ cao hơn nhiều lần khi đóng ngắt liên tục.
3. Công nghệ Zero-cross có tác dụng gì?: Nó giúp đóng ngắt tại thời điểm điện áp bằng 0, triệt tiêu nhiễu EMI và bảo vệ thiết bị điều khiển không bị treo.
4. Tôi có thể dùng PLC để điều khiển relay này không?: Hoàn toàn được, vì dải điện áp điều khiển từ 5-24VDC rất phù hợp với ngõ ra của hầu hết các dòng PLC hiện nay.
5. Relay này có bị nóng không?: SSR có sinh nhiệt nhẹ. Nếu dùng tải gần ngưỡng 3A liên tục, bạn nên lắp thêm tản nhiệt nhôm để đảm bảo độ bền.
6. Làm sao biết relay đang hoạt động?: Bạn chỉ cần nhìn đèn LED chỉ báo trên thân. Đèn sáng nghĩa là relay đang ở trạng thái ON.
7. Độ an toàn khi kết nối với PLC như thế nào?: Rất an toàn nhờ lớp cách ly quang học (Photocoupler) giúp tách biệt hoàn toàn mạch điều khiển và mạch tải.
8. Có thể hàn trực tiếp chân relay vào mạch không?: Có thể, nhưng AUT VN khuyên dùng đế Socket để dễ dàng thay thế khi cần bảo trì.
9. Dòng Inrush 45A là gì?: Là dòng khởi động cực đại mà relay có thể chịu được trong 1 chu kỳ, giúp bảo vệ thiết bị khi khởi động tải có điện dung lớn.
10. Mua hàng tại AUT VN có yên tâm không?: AUT VN cam kết cung cấp hàng Omron chính hãng với chính sách bảo hành và hỗ trợ kỹ thuật chuyên nghiệp nhất.
