Relay Bán Dẫn Omron G3NE-205T-US DC12 | 5A, 200VAC, Zero-Cross Điều Khiển Nhiệt

Thương hiệu: Omron
Dòng điện tải: 5A
Điện áp tải: 200VAC (Dải 75 - 264 VAC)
Điện áp ngõ vào: 12VDC
Đặc điểm: Chuyển mạch Zero-cross, chuyên dụng cho thiết bị sưởi 1 pha
Mã SKU: G3NE-205T-US DC12

nhà chế tạo: Omron

SKU: G3NE-205T-US DC12

Tải xuống mẫu

Giá cũ: 829.500 ₫

Giá bán: 663.600 ₫

Giới thiệu về Relay Bán Dẫn Omron G3NE-205T-US DC12

Relay bán dẫn (Solid State Relay - SSR) Omron G3NE-205T-US DC12 là giải pháp đóng ngắt điện tử hiện đại, được thiết kế đặc biệt để điều khiển các thiết bị sưởi một pha. Khác với relay cơ truyền thống, G3NE-205T-US không sử dụng tiếp điểm cơ khí, giúp loại bỏ hiện tượng tia lửa điện, giảm mài mòn và tăng tuổi thọ vận hành lên gấp nhiều lần. Với khả năng chuyển mạch Zero-cross, sản phẩm giúp giảm thiểu nhiễu điện từ (EMI), đảm bảo hệ thống hoạt động ổn định và an toàn.

Điểm nổi bật của Omron G3NE-205T-US DC12

Công nghệ Zero-cross: Tự động đóng ngắt tại điểm điện áp bằng 0, giảm sốc điện cho tải và giảm nhiễu cho mạch điều khiển.
Độ bền vượt trội: Không có bộ phận chuyển động cơ học, không gây tiếng ồn và có tốc độ đáp ứng cực nhanh.
Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trong các tủ điện công nghiệp.
Độ tin cậy cao: Sản phẩm từ Omron - thương hiệu hàng đầu thế giới về thiết bị tự động hóa.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Dòng sản phẩm	G3NE series
Phân loại	Dành cho thiết bị sưởi 1 pha (Single-phase heater)
Điện áp ngõ vào (Rated Voltage)	12 VDC (Dải hoạt động: 9.6 to 14.4 VDC)
Điện áp tải định mức	200 VAC (Dải tải: 75 to 264 VAC)
Dòng điện tải	0.1 to 5 A
Phương pháp cách ly	Phototriac
Chức năng Zero-cross	Có trang bị
Cấu trúc đầu nối	Tab terminal (Input: #110, Output: #250)

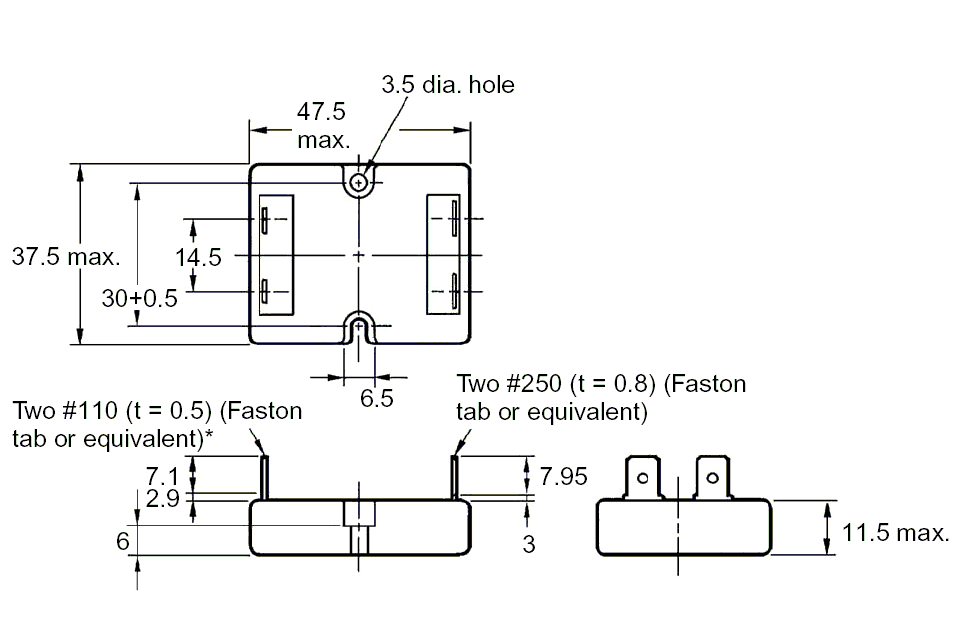

Kích thước (RxCxS)	47.5mm x 37.5mm x 22.45mm
Phụ kiện tùy chọn	Giá đỡ Din rail: R99-12, Tản nhiệt: Y92B-N50

Lợi ích khi sử dụng Omron G3NE-205T-US DC12

Tiết kiệm chi phí bảo trì: Do không có tiếp điểm cơ học, bạn không cần lo lắng về việc thay thế relay định kỳ do mòn tiếp điểm.
Vận hành êm ái: Hoàn toàn không gây tiếng click khi đóng ngắt, phù hợp cho các môi trường yêu cầu yên tĩnh.
Kiểm soát nhiệt chính xác: Kết hợp với bộ điều khiển PID, SSR Omron cho phép đóng ngắt tần suất cao, giúp duy trì nhiệt độ ổn định tuyệt đối.
An toàn điện: Cách ly quang học (Phototriac) bảo vệ mạch điều khiển khỏi các sự cố điện từ phía tải.

Hướng dẫn sử dụng và lắp đặt (How-to)

Kiểm tra thông số: Đảm bảo nguồn cấp điều khiển là 12VDC và tải không vượt quá 5A.
Kết nối ngõ vào (Input): Nối cực dương (+) và cực âm (-) của nguồn 12VDC vào các chân Tab terminal #110 theo đúng sơ đồ của hãng.
Kết nối ngõ ra (Output): Đấu nối tải (thiết bị sưởi) vào chân Tab terminal #250 nối tiếp với nguồn AC 200V.
Lắp đặt tản nhiệt: Mặc dù dòng 5A có thể chạy không tản nhiệt ở 40°C, nhưng để đảm bảo độ bền lâu dài, AUT VN khuyến khích sử dụng tản nhiệt Y92B-N50.

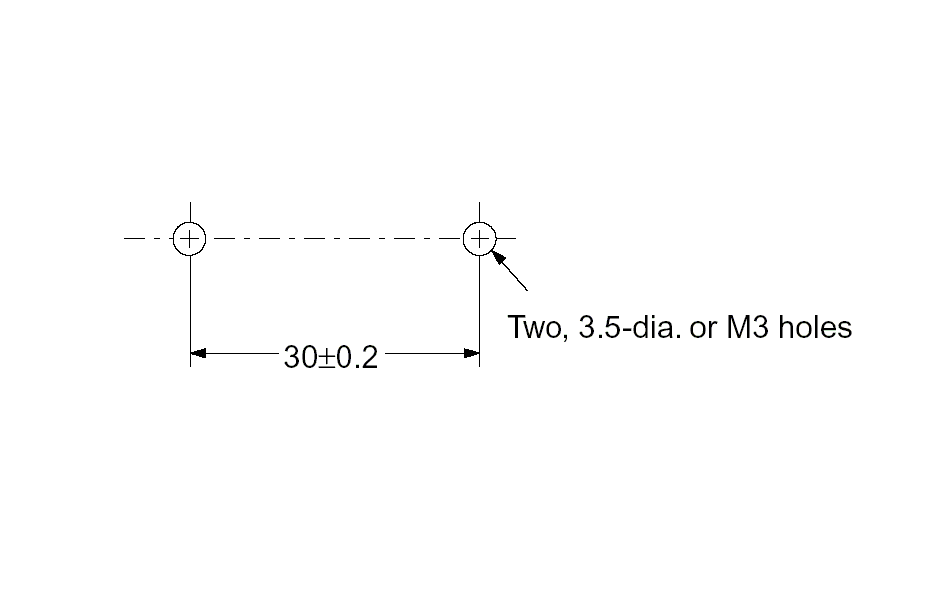

Cố định: Sử dụng vít bắt trực tiếp hoặc dùng giá đỡ Din rail R99-12 để lắp vào tủ điện.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần các thông số dòng điện hoặc điện áp khác, hãy tham khảo:

Omron G3NB-210B-1 DC5-24: 10A, 5-24VDC, 24-240VAC, Zero-Cross.
Omron G3NB-220B-1 DC5-24: 20A, Zero-Cross, Chống nhiễu EMI.
Omron G3NB-225B-1 DC5-24: 25A, Zero-Cross, 5-24VDC.
Omron G3NA-210B-UTU DC5-24: 10A, 24-240VAC, Zero-Cross.
Autonics SR1-1440: 40A, 4-30VDC, Zero-Cross.
Hanyoung Nux HSR-SLD25LZN1C: 25A, Slim siêu mỏng.

Ứng dụng thực tế (Application)

Relay bán dẫn Omron G3NE-205T-US DC12 được ứng dụng rộng rãi trong:

Điều khiển thanh nhiệt trong lò sưởi công nghiệp, máy ép nhựa.
Hệ thống điều khiển nhiệt độ trong phòng Lab, máy sấy thực phẩm.
Các thiết bị gia dụng cao cấp yêu cầu đóng ngắt không tiếng ồn.
Mạch điều khiển nhiệt độ sử dụng PLC hoặc vi điều khiển cấp 12VDC.

Câu hỏi thường gặp (FAQ)

1. G3NE-205T-US DC12 khác gì với relay cơ thông thường?
Nó không có tiếp điểm cơ học, đóng ngắt bằng linh kiện bán dẫn nên không gây tia lửa điện, không tiếng ồn và tuổi thọ cao hơn nhiều.

2. Tại sao tôi nên chọn loại Zero-cross?
Zero-cross giúp relay chỉ đóng khi điện áp xoay chiều đi qua điểm 0V, giúp giảm nhiễu điện từ và bảo vệ tải nhạy cảm.

3. Sản phẩm này có cần tản nhiệt không?
Với dòng tải 5A tại 40°C, sản phẩm có thể hoạt động không tản nhiệt. Tuy nhiên, để tối ưu tuổi thọ, bạn nên dùng tản nhiệt Y92B-N50.

4. Điện áp điều khiển 12VDC có thể thay thế bằng 24VDC không?
Không. Model này được thiết kế cho 12VDC. Nếu dùng 24VDC, bạn cần chọn model tương ứng của dòng G3NE.

5. Sản phẩm có hỗ trợ lắp trên thanh DIN không?
Có, nhưng bạn cần mua thêm phụ kiện giá đỡ Din rail R99-12.

6. Dòng điện tối đa là bao nhiêu?
Dòng điện tải định mức tối đa là 5A.

7. Sản phẩm này có dùng cho tải cảm (mô tơ) được không?
Sản phẩm này được tối ưu cho tải trở (Heater). Với tải cảm, bạn cần xem xét thêm mạch dập xung để tránh hỏng SSR.

8. Làm sao để biết SSR đang hoạt động?
Model G3NE-205T-US DC12 không có đèn chỉ thị trạng thái (Operating indicator: None), bạn cần dùng đồng hồ đo hoặc kiểm tra tải.

9. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Omron. Vui lòng liên hệ AUT VN để biết chi tiết.

10. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ cho tất cả sản phẩm Omron chính hãng.

Nguồn tham khảo: Omron Industrial Automation
