Relay Bán Dẫn Omron G3NE-205TL-US DC12: 5A, 200VAC, Chuyên Dụng Cho Heater

Loại: Relay bán dẫn (SSR) 1 pha
Dòng điện tải: 5A
Điện áp tải: 200VAC (Dải 100-240VAC)
Điện áp ngõ vào: 12VDC
Ứng dụng: Chuyên dụng cho điều khiển điện trở nhiệt (Heater)

nhà chế tạo: Omron

SKU: G3NE-205TL-US DC12

Tải xuống mẫu

Giá cũ: 768.000 ₫

Giá bán: 614.400 ₫

Giới thiệu về Relay bán dẫn Omron G3NE-205TL-US DC12

Relay bán dẫn Omron G3NE-205TL-US DC12 là giải pháp đóng ngắt điện tử hiện đại, được thiết kế đặc biệt để điều khiển các thiết bị sưởi (heater) một pha. Khác với relay cơ truyền thống, dòng SSR (Solid State Relay) của Omron không sử dụng tiếp điểm cơ khí, giúp loại bỏ hiện tượng đánh lửa, giảm tiếng ồn và kéo dài tuổi thọ vận hành đáng kể trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của Omron G3NE-205TL-US DC12

Độ bền vượt trội: Không có bộ phận chuyển động, giúp giảm thiểu mài mòn và hư hỏng theo thời gian.
Tốc độ đóng ngắt nhanh: Phản ứng tức thì với tín hiệu điều khiển 12VDC, đảm bảo độ chính xác cao trong kiểm soát nhiệt độ.
Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt vào tủ điện công nghiệp.
An toàn tuyệt đối: Cách ly quang học (Phototriac) bảo vệ mạch điều khiển khỏi nhiễu và sự cố từ phía tải.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Dòng sản phẩm	G3NE series
Phân loại sản phẩm	Cho điện trở nhiệt 1 pha (Single-phase heater)
Số pha	1 pha
Phương pháp cách ly	Phototriac
Điện áp điều khiển (Input)	12 VDC (Dải hoạt động: 9.6 đến 14.4 VDC)
Điện áp tải (Output)	100 đến 240 VAC (Dải: 75 đến 264 VAC)
Dòng điện tải định mức	0.1 đến 5 A (Tại 40°C, có hoặc không có tản nhiệt)
Khả năng chịu dòng khởi động	60 A (60 Hz, 1 chu kỳ)
Cấu trúc đầu nối	Tab terminal (Input: #110, Output: #250)

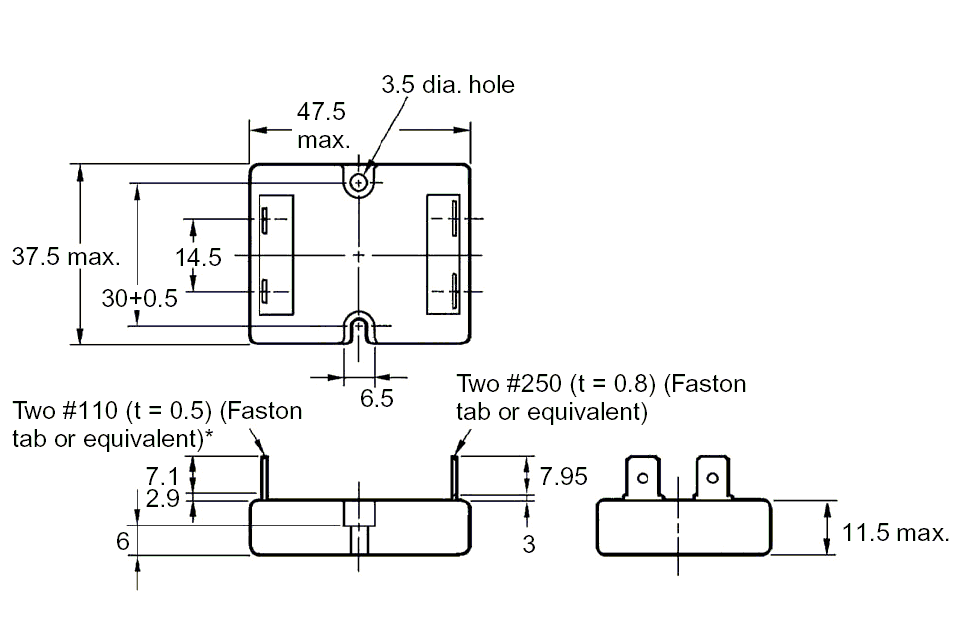

Kích thước (RxCxS)	47.5mm x 37.5mm x 22.45mm
Chỉ thị trạng thái	Không có

Lợi ích khi sử dụng Omron G3NE-205TL-US DC12

Tiết kiệm chi phí bảo trì: Do không có tiếp điểm cơ học, bạn không cần lo lắng về việc thay thế relay định kỳ do mòn tiếp điểm.
Vận hành êm ái: Không gây tiếng click khi đóng ngắt, phù hợp cho các môi trường yêu cầu yên tĩnh.
Kiểm soát nhiệt độ chính xác: Lý tưởng cho các ứng dụng PID điều khiển nhiệt độ, nơi yêu cầu đóng ngắt liên tục với tần suất cao.

Hướng dẫn lắp đặt và sử dụng (How to)

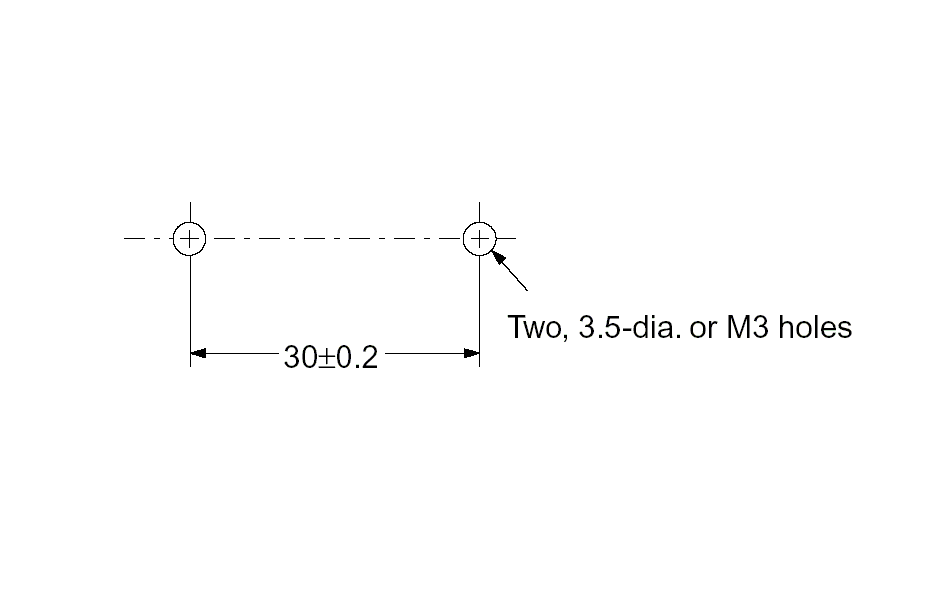

Bước 1: Lắp đặt vật lý: Sử dụng vít cố định trực tiếp lên bề mặt phẳng hoặc sử dụng phụ kiện Din rail bracket R99-12 để gắn lên thanh ray.
Bước 2: Kết nối ngõ vào (Input): Kết nối nguồn DC 12V vào hai chân đầu vào (#110). Đảm bảo đúng cực tính để relay hoạt động.
Bước 3: Kết nối ngõ ra (Output): Kết nối tải (điện trở nhiệt) và nguồn AC (100-240VAC) vào hai chân đầu ra (#250) theo sơ đồ mạch điện.
Bước 4: Tản nhiệt: Mặc dù dòng 5A có thể chạy không tản nhiệt ở 40°C, nhưng để đảm bảo an toàn lâu dài, khuyến khích sử dụng Heat sink Y92B-N50.
Bước 5: Kiểm tra: Cấp nguồn điều khiển và đo điện áp ngõ ra để xác nhận relay đóng ngắt chính xác.

Sản phẩm sử dụng chung (isRelatedTo)

Giá đỡ Din rail: R99-12 (Giúp lắp đặt nhanh chóng trên thanh ray tiêu chuẩn).
Tản nhiệt (Heat sink): Y92B-N50 (Giúp hạ nhiệt, tăng tuổi thọ cho SSR khi chạy tải liên tục).

Ứng dụng thực tế (Application)

Relay bán dẫn Omron G3NE-205TL-US DC12 được ứng dụng rộng rãi trong:

Hệ thống điều khiển lò sưởi công nghiệp, lò nướng điện.
Máy ép nhựa, máy đúc áp lực.
Thiết bị sấy công nghiệp, máy đóng gói nhiệt.
Các hệ thống điều khiển nhiệt độ chính xác sử dụng PLC hoặc bộ điều khiển PID.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có cần tản nhiệt không?
Với dòng tải 5A tại 40°C, sản phẩm có thể hoạt động không cần tản nhiệt. Tuy nhiên, để đảm bảo an toàn và độ bền tối đa trong môi trường nóng, AUT VN khuyên bạn nên dùng tản nhiệt Y92B-N50.

2. G3NE-205TL-US DC12 khác gì với relay cơ?
Nó không có tiếp điểm cơ khí, nên không gây tia lửa điện, không tiếng ồn và tuổi thọ cao hơn gấp nhiều lần relay cơ.

3. Điện áp điều khiển 12VDC có thể dao động bao nhiêu?
Dải điện áp hoạt động cho phép là từ 9.6VDC đến 14.4VDC.

4. Thiết bị này có điều khiển được động cơ không?
Sản phẩm này được tối ưu cho tải điện trở (Heater). Không khuyến khích dùng cho tải cảm như động cơ lớn vì có thể gây hỏng SSR do dòng khởi động cao.

5. Làm sao để biết relay đang hoạt động?
Model này không tích hợp đèn LED chỉ thị. Bạn cần dùng đồng hồ đo VOM để kiểm tra điện áp ngõ ra hoặc quan sát thiết bị tải.

6. Tôi có thể lắp sản phẩm này lên thanh ray Din không?
Có, nhưng bạn cần mua thêm phụ kiện Din rail bracket R99-12.

7. Sản phẩm có hỗ trợ Zero-cross không?
Model G3NE-205TL-US DC12 không tích hợp chức năng Zero-cross.

8. Thời gian giao hàng tại AUT VN là bao lâu?
Tùy vào tình trạng kho, AUT VN sẽ báo thời gian chính xác. Hãy liên hệ Zalo 0968.053.025 để check hàng nhanh nhất.

9. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành theo chính sách chính hãng của Omron.

10. AUT VN có xuất hóa đơn VAT không?
Có, AUT VN hỗ trợ xuất hóa đơn VAT và cung cấp đầy đủ CO/CQ cho khách hàng.
