Rơ le MKS3PIN AC240 dùng điện áp bao nhiêu?

Sản phẩm sử dụng điện áp cuộn dây là 240 VAC, phù hợp với lưới điện công nghiệp tại Việt Nam.

Tại sao tôi nên chọn cấu hình 3PDT thay vì 2PDT?

3PDT cung cấp 3 cặp tiếp điểm độc lập, giúp bạn điều khiển được nhiều luồng tín hiệu hơn trong một thiết bị duy nhất.

Làm thế nào để biết rơ le có đang hoạt động hay không?

Bạn có thể quan sát đèn LED trên thân rơ le hoặc kiểm tra chỉ báo cơ học để biết trạng thái đóng/ngắt.

Sản phẩm này có chịu được tải cảm (như motor) không?

Có, sản phẩm được thiết kế chịu được tải cảm với dòng định mức 7A (cosφ = 0.4) tại 250VAC.

Chân cắm của rơ le này là loại gì?

Đây là loại chân cắm (Plug-in) với 11 chân dạng tròn, cần sử dụng đúng loại đế cắm Omron MKS series.

Chất liệu tiếp điểm là gì và tại sao nó quan trọng?

Tiếp điểm làm bằng hợp kim Bạc (Ag alloy), giúp tăng độ bền, khả năng dẫn điện tốt và giảm thiểu tình trạng dính tiếp điểm.

Tôi có thể thay thế rơ le này bằng loại 24VDC được không?

Không, bạn phải sử dụng đúng điện áp cuộn dây 240VAC để tránh làm cháy cuộn dây hoặc rơ le không hoạt động.

Mua hàng tại AUT VN có được đảm bảo không?

Tại AUT VN, chúng tôi cam kết hàng chính hãng Omron, đầy đủ CO/CQ và bảo hành theo chính sách của hãng.

Rơ le trung gian Omron MKS3PIN AC240 - 3PDT, 11 Chân, 240VAC

Loại sản phẩm: Rơ le trung gian (Intermediate Relay)
Cấu hình tiếp điểm: 3PDT (3 cặp tiếp điểm chuyển đổi)
Điện áp cuộn dây: 240 VAC (50/60 Hz)
Số chân cắm: 11 chân (Dạng tròn, Plug-in)
Dòng định mức: 10A (Tiếp điểm NO), 5A (Tiếp điểm NC)
Tính năng: Tích hợp đèn LED chỉ báo trạng thái hoạt động

nhà chế tạo: Omron

SKU: MKS3PIN AC240

Tải xuống mẫu

Giá cũ: 344.700 ₫

Giá bán: 275.760 ₫

Giới thiệu Rơ le trung gian Omron MKS3PIN AC240

Rơ le trung gian Omron MKS3PIN AC240 là dòng sản phẩm cao cấp thuộc series MKS nổi tiếng của Omron, được thiết kế để đóng ngắt các mạch điện trong môi trường công nghiệp đòi hỏi độ tin cậy cực cao. Với cấu hình 3PDT (3 cặp tiếp điểm), sản phẩm cho phép điều khiển cùng lúc nhiều mạch điện độc lập, tối ưu hóa không gian lắp đặt trong tủ điện.

Điểm nổi bật của Omron MKS3PIN AC240

Độ bền vượt trội: Tiếp điểm làm bằng hợp kim Bạc (Ag alloy) giúp tăng khả năng dẫn điện và chống mòn.
Khả năng điều khiển linh hoạt: Cấu hình 3PDT cho phép chia tách hoặc đóng nhiều luồng tín hiệu cùng lúc.
Chỉ báo trực quan: Tích hợp đèn LED giúp kỹ thuật viên dễ dàng kiểm tra trạng thái đóng/ngắt ngay lập tức.
Thiết kế nhỏ gọn: Kiểu chân cắm 11 chân giúp lắp đặt nhanh chóng trên đế (socket) chuyên dụng.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật
Điện áp cuộn dây (Coil)	240 VAC (50 Hz: 11.0 mA \| 60 Hz: 9.6 mA)
Điện trở cuộn dây	4480 Ω
Điện áp hoạt động tối đa	110% điện áp định mức
Công suất tiêu thụ	~2.7 VA (50 Hz) / ~2.3 VA (60 Hz)

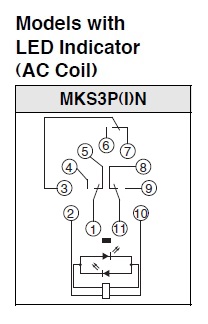

Kiểu tiếp điểm (Contact Form)	3PDT (3 cặp tiếp điểm)
Chất liệu tiếp điểm	Hợp kim Bạc (Ag alloy)
Tải định mức (Tiếp điểm NO)	250 VAC 10 A (Điện trở) / 30 VDC 10 A
Tải định mức (Tiếp điểm NC)	250 VAC 5 A (Điện trở) / 30 VDC 5 A
Tải định mức (Tải cảm)	250 VAC 7 A (cosφ = 0.4)
Kiểu chân cắm	Plug-in terminal (11 chân tròn)
Chỉ báo trạng thái	Đèn LED và chỉ báo cơ học

Lợi ích khi sử dụng Omron MKS3PIN AC240

Tối ưu hóa chi phí: Giảm thiểu số lượng thiết bị cần thiết nhờ cấu hình 3 tiếp điểm trong 1 rơ le duy nhất.
Đảm bảo an toàn: Khả năng chịu tải lớn và hoạt động ổn định trong dải điện áp công nghiệp giúp bảo vệ các thiết bị hạ nguồn.
Tiết kiệm thời gian bảo trì: Nhờ đèn LED báo trạng thái, việc dò lỗi (troubleshooting) trở nên cực kỳ nhanh chóng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket) tương ứng với loại chân 11 chân tròn của Omron.
Bước 2: Kết nối nguồn điện 240VAC vào hai chân cuộn dây (Coil) của rơ le.
Bước 3: Đấu nối các tải cần điều khiển vào các cặp tiếp điểm (NO/NC) tùy theo nhu cầu mạch điện.
Bước 4: Kiểm tra đèn LED trên rơ le để xác nhận trạng thái hoạt động trước khi vận hành thiết bị chính.

Sản phẩm sử dụng cùng với (isRelatedTo)

Để đạt hiệu quả tốt nhất, sản phẩm nên được sử dụng kèm với:

Đế cắm rơ le Omron MKS series (MKS Socket).
Thanh ray nhôm (DIN Rail) để lắp đặt tủ điện.
Cầu đấu dây (Terminal Blocks) để kết nối hệ thống dây dẫn.

Ứng dụng thực tế (Application)

Điều khiển động cơ nhỏ trong các dây chuyền sản xuất tự động.
Sử dụng trong các mạch logic điều khiển PLC.
Ứng dụng trong hệ thống chiếu sáng công nghiệp và điều khiển rơ le trung gian.
Hệ thống bảo vệ và đóng cắt trong tủ điện phân phối.

Câu hỏi thường gặp (FAQ)

1. Rơ le MKS3PIN AC240 dùng điện áp bao nhiêu?: Sản phẩm sử dụng điện áp cuộn dây là 240 VAC, phù hợp với lưới điện công nghiệp tại Việt Nam.
2. Tại sao tôi nên chọn cấu hình 3PDT thay vì 2PDT?: 3PDT cung cấp 3 cặp tiếp điểm độc lập, giúp bạn điều khiển được nhiều luồng tín hiệu hơn trong một thiết bị duy nhất.
3. Làm thế nào để biết rơ le có đang hoạt động hay không?: Bạn có thể quan sát đèn LED trên thân rơ le hoặc kiểm tra chỉ báo cơ học để biết trạng thái đóng/ngắt.
4. Sản phẩm này có chịu được tải cảm (như motor) không?: Có, sản phẩm được thiết kế chịu được tải cảm với dòng định mức 7A (cosφ = 0.4) tại 250VAC.
5. Chân cắm của rơ le này là loại gì?: Đây là loại chân cắm (Plug-in) với 11 chân dạng tròn, cần sử dụng đúng loại đế cắm Omron MKS series.
6. Chất liệu tiếp điểm là gì và tại sao nó quan trọng?: Tiếp điểm làm bằng hợp kim Bạc (Ag alloy), giúp tăng độ bền, khả năng dẫn điện tốt và giảm thiểu tình trạng dính tiếp điểm.
7. Tôi có thể thay thế rơ le này bằng loại 24VDC được không?: Không, bạn phải sử dụng đúng điện áp cuộn dây 240VAC để tránh làm cháy cuộn dây hoặc rơ le không hoạt động.
8. Mua hàng tại AUT VN có được đảm bảo không?: Tại AUT VN, chúng tôi cam kết hàng chính hãng Omron, đầy đủ CO/CQ và bảo hành theo chính sách của hãng.

Nguồn tham khảo: Omron Global Official Website
