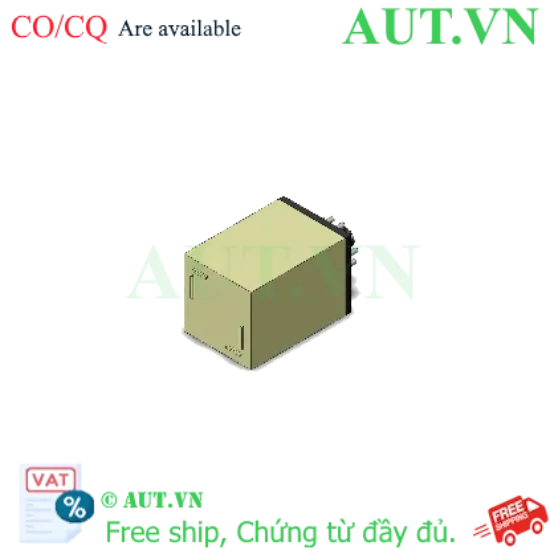

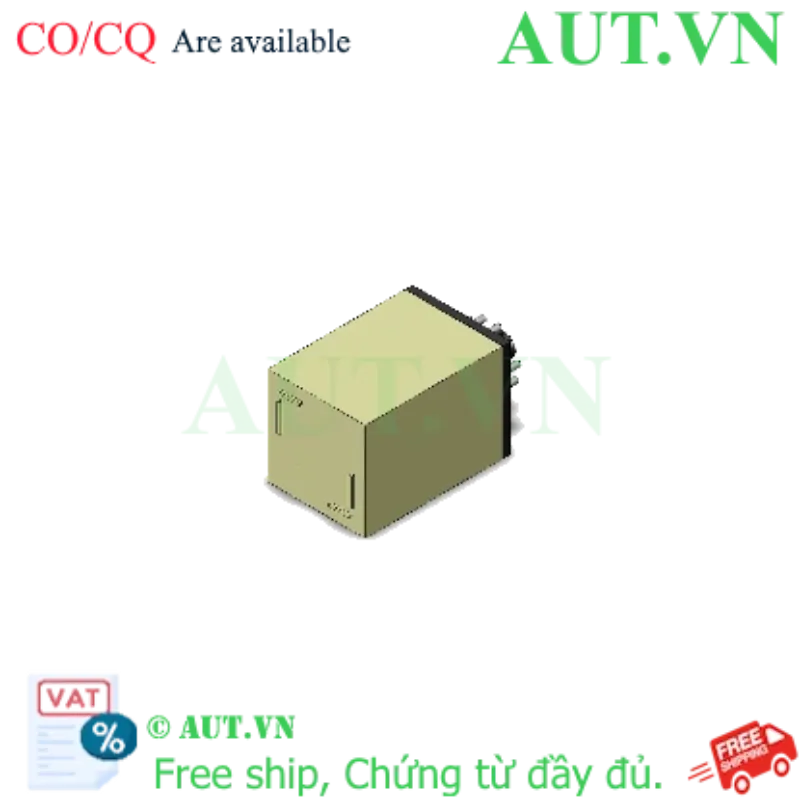

Rơ le trung gian Omron MKS3PN AC240 - 3PDT, 11 Chân, 240VAC
- Loại sản phẩm: Rơ le trung gian (Intermediate Relay)
- Cấu hình tiếp điểm: 3PDT (3 cặp tiếp điểm chuyển đổi)
- Điện áp cuộn dây: 240VAC (50/60 Hz)
- Số chân kết nối: 11 chân (Dạng cắm - Plug-in)
- Dòng điện định mức: 10A (Tiếp điểm NO), 5A (Tiếp điểm NC)
- Tính năng: Tích hợp đèn LED chỉ thị trạng thái hoạt động
- Chất liệu tiếp điểm: Hợp kim bạc (Ag alloy) cao cấp
Giá cũ:
344.700 ₫
275.760 ₫
Giới thiệu sản phẩm Rơ le trung gian Omron MKS3PN AC240
Trong các hệ thống điều khiển tự động hóa công nghiệp, việc lựa chọn một thiết bị đóng cắt tin cậy là yếu tố sống còn. Rơ le trung gian Omron MKS3PN AC240 là dòng sản phẩm cao cấp thuộc series MKS danh tiếng của Omron, được thiết kế để tối ưu hóa việc chuyển đổi tín hiệu và điều khiển tải trong các tủ điện phức tạp. Với cấu hình 3PDT mạnh mẽ, sản phẩm này cho phép bạn điều khiển đồng thời 3 mạch điện độc lập, mang lại sự linh hoạt tối đa cho kỹ sư thiết kế.
Điểm nổi bật của Omron MKS3PN AC240
- Độ bền vượt trội: Sử dụng chất liệu tiếp điểm hợp kim bạc (Ag alloy) giúp tăng khả năng dẫn điện và chống mài mòn trong môi trường công nghiệp khắc nghiệt.
- Chỉ báo trực quan: Tích hợp đèn LED giúp người vận hành dễ dàng kiểm tra trạng thái đóng/ngắt của rơ le ngay tại tủ điện, giảm thiểu thời gian tìm lỗi (troubleshooting).
- Thiết kế tối ưu: Dạng chân cắm (Plug-in) 11 chân giúp việc lắp đặt và thay thế cực kỳ nhanh chóng, không cần hàn xì phức tạp.
- Khả năng chịu tải tốt: Hỗ trợ dòng điện lên đến 10A cho tiếp điểm thường mở (NO), phù hợp với nhiều loại tải điện trở và tải cảm.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
|---|
| Điện áp cuộn dây (Coil Ratings) | 240 VAC 50 Hz (11.0 mA) / 240 VAC 60 Hz (9.6 mA) |
|---|
| Điện áp hoạt động tối đa | 110% điện áp định mức |
|---|
| Điện áp giải phóng tối thiểu | 25% (50 Hz) / 30% (60 Hz) |
|---|
| Cấu hình tiếp điểm (Contact Form) | 3PDT (3 cặp tiếp điểm chuyển đổi) |
|---|
| Vật liệu tiếp điểm | Hợp kim bạc (Ag alloy) |
|---|
| Tải định mức tiếp điểm (Contact Rated Load) | 250 VAC: 10A (NO - Tải điện trở), 5A (NC - Tải điện trở), 7A (Tải cảm cosφ = 0.4)
30 VDC: 10A (NO), 5A (NC) |
|---|
| Công suất đóng cắt tối đa | 2500 VA (NO), 1250 VA (NC), 1750 VA (Tải cảm) |
|---|
| Cấu trúc đầu nối | Đầu nối dạng cắm (Plug-in terminal) |
|---|
| Chế độ chỉ báo | Đèn LED và chỉ báo cơ học |
|---|
| Cấp bảo vệ | Dạng kín (Closed type) |
|---|
Nguồn tham khảo: Omron Global Official
Lợi ích khi sử dụng Omron MKS3PN AC240
Việc ứng dụng Rơ le Omron MKS3PN mang lại những giá trị thiết thực cho doanh nghiệp:
- Tăng độ tin cậy hệ thống: Giảm thiểu rủi ro dừng máy đột ngột do lỗi thiết bị đóng cắt.
- Tiết kiệm chi phí bảo trì: Thiết kế dạng cắm giúp việc thay thế linh kiện chỉ mất vài giây, không tốn chi phí nhân công cao.
- An toàn cho người vận hành: Khả năng chịu tải và cách điện tiêu chuẩn quốc tế giúp bảo vệ hệ thống mạch điều khiển.
Hướng dẫn sử dụng (How-to)
- Chuẩn bị: Kiểm tra đúng model MKS3PN AC240 và đảm bảo nguồn điện cấp là 240VAC.
- Lắp đặt: Cắm rơ le vào đế rơ le (Socket) tương ứng loại 11 chân.

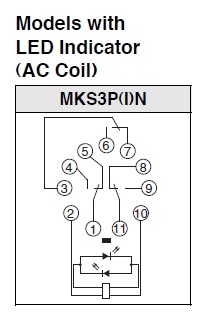

- Đấu nối cuộn dây: Kết nối hai đầu dây nguồn 240VAC vào hai chân cuộn dây (coil) theo sơ đồ của hãng.
- Đấu nối tiếp điểm: Kết nối các thiết bị tải vào các cực tiếp điểm (COM, NO, NC) tùy theo sơ đồ mạch điện.
- Kiểm tra: Cấp nguồn và quan sát đèn LED trên thân rơ le để xác nhận trạng thái hoạt động.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống hoạt động hoàn chỉnh, quý khách nên tham khảo thêm:
- Đế rơ le Omron 11 chân (Socket MKS)
- Nguồn tổ ong 240VAC
- Bộ Timer Omron điều khiển hệ thống
- Tủ điện công nghiệp AUT VN
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong:
- Hệ thống điều khiển máy móc tự động hóa (PLC Output).
- Mạch điều khiển động cơ, quạt, bơm trong công nghiệp.
- Hệ thống quản lý tòa nhà (Smart Building).
- Các bảng điều khiển điện dân dụng và công nghiệp cần đóng cắt nhiều kênh.
Câu hỏi thường gặp (FAQ)
1. Rơ le này dùng điện áp bao nhiêu để hoạt động?
Sản phẩm này sử dụng điện áp cuộn dây là 240VAC (50/60 Hz).
2. Cấu hình 3PDT nghĩa là gì?
3PDT nghĩa là rơ le có 3 cặp tiếp điểm chuyển đổi (3 Pole Double Throw), cho phép bạn điều khiển 3 mạch điện độc lập cùng một lúc.
3. Tôi có cần mua thêm đế rơ le không?
Vì đây là loại chân cắm (Plug-in), bạn cần mua thêm đế rơ le 11 chân tương ứng để lắp đặt vào thanh ray (Din-rail).
4. Sản phẩm có đèn báo không?
Có, MKS3PN có tích hợp đèn LED chỉ thị trạng thái hoạt động của cuộn dây.
5. Tiếp điểm của rơ le có thể chịu được dòng bao nhiêu?
Tiếp điểm thường mở (NO) chịu được tối đa 10A (tải điện trở) và tiếp điểm thường đóng (NC) chịu được 5A tại 250VAC.
6. Rơ le này có dùng được cho tải cảm (như motor nhỏ) không?
Có, rơ le có khả năng chịu tải cảm với dòng điện định mức khoảng 7A (cosφ = 0.4).
7. Làm sao để biết rơ le đang hoạt động hay không?
Bạn có thể quan sát đèn LED trên thân rơ le hoặc kiểm tra chỉ báo cơ học bên trong.
8. Sản phẩm có chính hãng không?
Tại AUT VN, chúng tôi cam kết cung cấp rơ le Omron chính hãng 100%, đầy đủ CO/CQ.
9. Thời gian bảo hành như thế nào?
Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron và chính sách của AUT VN.
10. Tôi có thể mua số lượng lớn không?
AUT VN luôn có sẵn hàng số lượng lớn cho các dự án công nghiệp với mức giá cạnh tranh nhất.
