Rơ le trung gian Omron MY2N AC24V: 8 Chân, 2 Cặp Tiếp Điểm (DPDT), Đèn LED | AUT VN

Thương hiệu: Omron chính hãng Nhật Bản - Tiêu chuẩn công nghiệp toàn cầu.
Điện áp cuộn dây: 24VAC - Vận hành ổn định, độ chính xác cao.
Cấu hình tiếp điểm: DPDT (2 cặp tiếp điểm), dòng định mức 5A, chịu tải bền bỉ.
Tính năng ưu việt: Tích hợp đèn LED báo trạng thái, hỗ trợ chẩn đoán lỗi nhanh.
Lắp đặt: Chân dẹt 8 chân, tương thích hoàn toàn với đế socket chuẩn.

nhà chế tạo: Omron

SKU: MY2N AC24

Tải xuống mẫu

Giá cũ: 285.750 ₫

Giá bán: 228.600 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MY2N AC24V

Rơ le trung gian Omron MY2N AC24V là giải pháp đóng cắt tín hiệu trung gian lý tưởng cho các hệ thống điều khiển tự động hóa hiện đại. Được thiết kế để làm "cầu nối" an toàn giữa thiết bị điều khiển (như PLC, vi điều khiển) và các thiết bị chấp hành công suất lớn, sản phẩm đảm bảo sự cách ly điện tuyệt đối, bảo vệ các module đầu ra đắt tiền khỏi các sự cố xung điện hoặc ngắn mạch. Tại AUT VN, chúng tôi cung cấp dòng rơ le Omron chính hãng, đảm bảo hiệu suất vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của Rơ le Omron MY2N AC24V

Độ tin cậy tuyệt đối từ Nhật Bản: Omron là thương hiệu dẫn đầu thế giới về thiết bị tự động hóa, mang lại tuổi thọ tiếp điểm cực cao và khả năng chống nhiễu điện từ vượt trội.
Giám sát trực quan với đèn LED: Việc tích hợp LED báo trạng thái giúp kỹ thuật viên xác định ngay lập tức rơ le đang đóng hay ngắt, giúp giảm 50% thời gian bảo trì và xử lý sự cố.
Thiết kế DPDT linh hoạt: Cấu hình 2 cặp tiếp điểm (Double Pole Double Throw) cho phép điều khiển đồng thời hai mạch độc lập, tối ưu hóa diện tích lắp đặt trong tủ điện.
Chuẩn hóa lắp đặt: Với 8 chân dẹt tiêu chuẩn, sản phẩm dễ dàng thay thế nhanh chóng thông qua đế socket mà không cần tháo dây, giảm thiểu thời gian dừng máy (downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Specification)
Model	MY2N AC24V
Nhà sản xuất	Omron (Nhật Bản)
Điện áp cuộn dây (Rated Voltage)	24 VAC (50/60 Hz)
Số chân cắm	8 chân dẹt (Plug-in terminals)
Cấu hình tiếp điểm	DPDT (2 Form C)
Dòng điện định mức (Rated Current)	5A (Tải thuần trở - Resistive Load)
Vật liệu tiếp điểm	Hợp kim Bạc (Ag Alloy)
Chỉ thị trạng thái	Đèn LED báo hiệu tích hợp
Nhiệt độ vận hành	-55°C đến +70°C
Tiêu chuẩn chứng nhận	UL, CSA, VDE

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Rơ le trung gian Omron MY2N

Bảo vệ PLC và Cảm biến: Ngăn chặn dòng điện ngược hoặc quá tải từ thiết bị chấp hành truyền về bộ điều khiển, kéo dài tuổi thọ thiết bị.
Nhân bản tín hiệu điều khiển: Từ một tín hiệu ra (Output) của PLC, bạn có thể kích hoạt nhiều thiết bị khác nhau cùng lúc thông qua các cặp tiếp điểm rơ le.
Tối ưu hóa vận hành: Khả năng đóng ngắt chính xác, tốc độ phản hồi nhanh giúp hệ thống hoạt động mượt mà, ổn định.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lựa chọn và lắp đế: Sử dụng đế cắm 8 chân dẹt tương thích (ví dụ: PYF08A), cố định chắc chắn trên thanh DIN rail trong tủ điện.

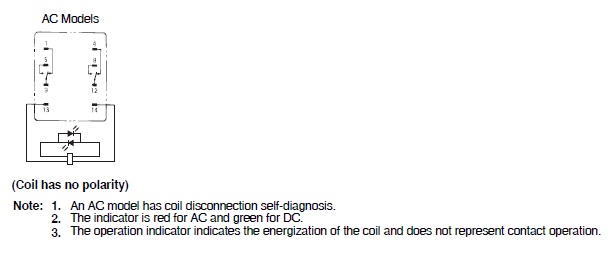

Bước 2: Đấu nối dây: Kết nối nguồn 24VAC vào hai chân cuộn dây. Đấu nối các chân tiếp điểm (Common, NO, NC) theo đúng sơ đồ nguyên lý.
Bước 3: Lắp đặt Rơ le: Cắm rơ le Omron MY2N AC24V vào đế socket, đảm bảo các chân khớp hoàn toàn, không bị lệch.
Bước 4: Kiểm tra và vận hành: Cấp nguồn cho cuộn dây và kiểm tra đèn LED. Nếu LED sáng và tiếp điểm chuyển trạng thái, rơ le đã hoạt động chính xác.

Sản phẩm sử dụng chung (isRelatedTo)

Đế cắm (Socket): PYF08A hoặc các dòng đế 8 chân dẹt chuẩn.
Thiết bị điều khiển: PLC Siemens, Mitsubishi, Omron hoặc các bộ Timer, cảm biến xuất tín hiệu 24VAC.
Phụ kiện: Thanh ray nhôm, đầu cốt (crimping terminals) chất lượng cao để đảm bảo tiếp xúc điện.

Ứng dụng thực tế (Application)

Tủ điện công nghiệp: Điều khiển khởi động động cơ nhỏ, van điện từ (Solenoid valve), đèn báo.
Hệ thống HVAC: Quản lý quạt thông gió, máy điều hòa trung tâm và hệ thống sưởi.
Dây chuyền tự động hóa: Làm rơ le đệm cho tín hiệu từ cảm biến tiệm cận, cảm biến quang về PLC.
Máy móc sản xuất: Hệ thống đóng gói, chiết rót, băng tải tự động trong nhà máy.

Câu hỏi thường gặp (FAQ)

1. Rơ le MY2N AC24V khác gì với MY2 AC24V?
Điểm khác biệt chính là chữ "N", nghĩa là sản phẩm có tích hợp đèn LED báo trạng thái, giúp dễ dàng theo dõi hoạt động mà không cần đo điện áp.

2. Tôi có thể dùng nguồn DC 24V cho model này không?
Không. Đây là rơ le dùng nguồn AC (xoay chiều). Sử dụng nguồn DC sẽ khiến rơ le không hoạt động và có thể gây cháy cuộn dây.

3. Dòng định mức 5A áp dụng cho loại tải nào?

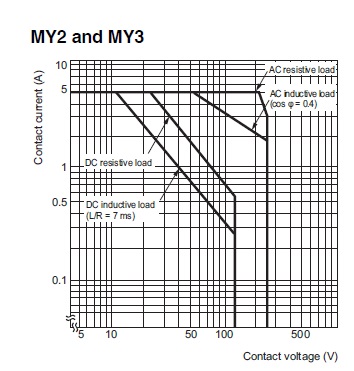

5A là dòng tối đa cho tải thuần trở (Resistive load). Với tải cảm (cuộn dây, motor), dòng chịu tải thực tế sẽ thấp hơn để đảm bảo an toàn.

4. Làm sao để phân biệt Rơ le Omron chính hãng tại AUT VN?
Sản phẩm tại AUT VN có đầy đủ CO/CQ, tem nhãn chính hãng Omron, hóa đơn VAT và chính sách bảo hành minh bạch.

5. Tuổi thọ của rơ le Omron MY2N là bao lâu?
Tuổi thọ cơ học đạt hàng triệu lần đóng ngắt, tuy nhiên tuổi thọ điện tùy thuộc vào loại tải và tần suất vận hành của hệ thống.

6. Đế cắm nào phù hợp nhất cho MY2N AC24V?
Đế cắm 8 chân dẹt mã PYF08A là lựa chọn phổ biến và tương thích nhất.

7. Đèn LED có làm tăng điện áp tiêu thụ không?
Không, đèn LED tiêu thụ dòng điện cực nhỏ và không ảnh hưởng đến điện áp vận hành của cuộn dây.

8. Sản phẩm có chịu được môi trường ẩm ướt không?
Sản phẩm thiết kế cho tủ điện. Cần tránh lắp đặt nơi tiếp xúc trực tiếp với nước hoặc độ ẩm quá cao để tránh oxy hóa tiếp điểm.

9. Tại sao nên chọn mua rơ le tại AUT VN?
AUT VN cung cấp sản phẩm chính hãng, tư vấn kỹ thuật chuyên sâu và hỗ trợ giao hàng hỏa tốc tại TP.HCM.

10. AUT VN có hỗ trợ thay thế rơ le cho các thương hiệu khác không?
Có, đội ngũ kỹ thuật của chúng tôi sẽ tư vấn model Omron tương đương phù hợp với thông số rơ le cũ của bạn.
