Giới thiệu Rơ le trung gian Omron MY4N AC100/110 chính hãng
Rơ le trung gian Omron MY4N AC100/110 là giải pháp đóng ngắt điện từ cao cấp, đóng vai trò là "linh kiện trung gian" không thể thiếu trong các hệ thống điều khiển tự động hóa và tủ điện công nghiệp. Với cấu hình 4PDT (4 cực), sản phẩm cho phép điều khiển đồng thời 4 mạch điện độc lập, giúp các kỹ sư tối ưu hóa không gian lắp đặt và tăng tính linh hoạt cho hệ thống điều khiển.
Tại AUT VN, chúng tôi hiểu rằng sự ổn định của dây chuyền sản xuất phụ thuộc vào từng linh kiện nhỏ nhất. Vì vậy, dòng rơ le Omron MY4N luôn được chúng tôi tuyển chọn khắt khe, đảm bảo tính chính xác cao nhất, giúp doanh nghiệp loại bỏ hoàn toàn rủi ro dừng máy do lỗi thiết bị điện.
Điểm nổi bật vượt trội của Omron MY4N
- Công nghệ tiếp điểm Au Clad: Sự kết hợp giữa lớp mạ vàng và hợp kim bạc giúp chống oxy hóa tuyệt đối. Điều này cực kỳ quan trọng khi điều khiển các mạch điện tử có dòng điện cực nhỏ, giúp tránh hiện tượng sụt áp hoặc nhiễu tín hiệu.
- Giám sát trạng thái thông minh: Đèn LED tích hợp giúp kỹ thuật viên nhận biết ngay lập tức trạng thái rơ le (Đóng/Ngắt) mà không cần dùng đồng hồ đo, rút ngắn thời gian bảo trì và xử lý sự cố.
- Thiết kế bền bỉ chuẩn Nhật Bản: Hệ thống 14 chân dẹt được chế tạo chính xác, tương thích hoàn hảo với các loại đế cắm (socket) của Omron, đảm bảo kết nối chắc chắn, chống rung động mạnh.
- Tuổi thọ vận hành cực cao: Đáp ứng các tiêu chuẩn khắt khe về số lần đóng ngắt cơ học và điện học, hoạt động ổn định ngay cả trong môi trường nhiệt độ và độ ẩm khắc nghiệt của nhà xưởng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Cuộn dây (Coil) |
Điện áp định mức |
100 VAC / 110 VAC (50/60Hz) |
| Điện trở cuộn dây |
3750 Ω |
| Điện áp kích (Pick-up) |
Tối đa 80% điện áp định mức |
| Điện áp nhả (Drop-out) |
Tối thiểu 30% điện áp định mức |
| Tiếp điểm (Contact) |
Cấu hình tiếp điểm |
4PDT (4 cực, mỗi cực 1 NO + 1 NC) |

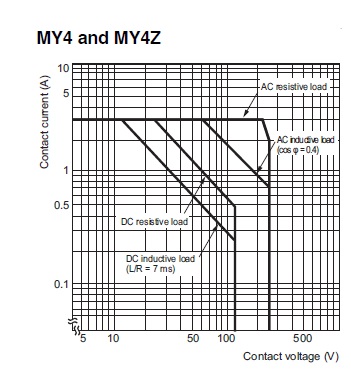

| Tải định mức (Tải trở) |
220 VAC 3A / 24 VDC 3A |
| Tải định mức (Tải cảm) |
220 VAC 0.8A (cosφ = 0.4) / 24 VDC 1.5A |
| Điện áp tiếp điểm tối đa |
250 VAC / 125 VDC |
| Vật liệu tiếp điểm |
Mạ vàng + Hợp kim bạc (Au Clad) |
| Chỉ báo trạng thái |
Đèn LED tích hợp |
Có |
| Kiểu chân cắm |
Plug-in |
14 chân dẹt |
Lợi ích khi lựa chọn Omron MY4N tại AUT VN
- Tối ưu chi phí bảo trì: Với đèn LED báo trạng thái và tiếp điểm mạ vàng, việc chẩn đoán lỗi trở nên cực kỳ đơn giản, giảm thiểu thời gian dừng máy (Downtime) gây thiệt hại kinh tế.
- Bảo vệ hệ thống điều khiển: Sản phẩm đóng vai trò như một lớp đệm cách ly an toàn, bảo vệ các ngõ ra của PLC hoặc bộ điều khiển đắt tiền khỏi các xung điện hoặc quá tải từ thiết bị chấp hành.
- Độ tin cậy tuyệt đối: Sử dụng linh kiện chuẩn Nhật Bản giúp hệ thống vận hành 24/7 với độ sai số cực thấp, phù hợp cho các dây chuyền sản xuất đòi hỏi sự chính xác cao.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra nguồn cấp: Sử dụng đồng hồ đo để đảm bảo điện áp nguồn cung cấp đúng dải 100-110VAC. Lưu ý: Không dùng nguồn 220V.
- Bước 2: Lắp đế cắm (Socket): Gắn đế cắm Omron MY4N-BS lên thanh ray DIN rail. Đảm bảo đế được lắp chặt để tránh lỏng chân tiếp xúc.

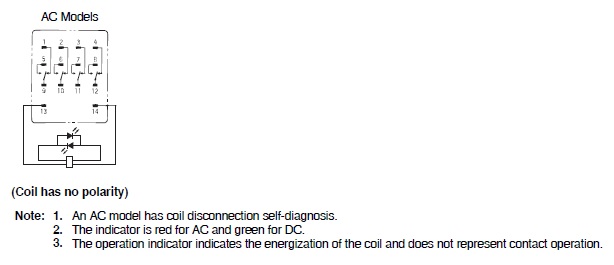

- Bước 3: Đấu nối cuộn dây: Kết nối dây nguồn AC 100/110V vào hai chân cấp nguồn (thường là chân số 13 và 14 trên đế cắm).
- Bước 4: Đấu nối tải: Kết nối các chân tiếp điểm 4PDT đến thiết bị chấp hành (van điện từ, đèn báo, hoặc contactor) theo đúng sơ đồ mạch điện.
- Bước 5: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED trên thân rơ le. Nếu đèn sáng và tiếp điểm đóng/ngắt theo ý muốn là thiết bị đã hoạt động hoàn hảo.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo tính đồng bộ và an toàn cao nhất, quý khách nên kết hợp Omron MY4N AC100/110 với:
- Đế cắm rơ le Omron MY4N-BS: Phụ kiện bắt buộc để lắp đặt trên thanh ray DIN rail.
- Bộ điều khiển PLC (Omron, Siemens, Mitsubishi): Làm thiết bị khuếch đại và cách ly tín hiệu điều khiển.
- Thiết bị bảo vệ (MCB/Fuse): Lắp đặt phía trước để bảo vệ cuộn dây rơ le khỏi ngắn mạch.
Ứng dụng thực tế (Application)
- Hệ thống máy CNC: Điều khiển các tín hiệu phụ, tín hiệu báo lỗi hoặc kích hoạt các motor nhỏ.
- Tự động hóa nhà máy: Chuyển đổi tín hiệu logic từ PLC sang các thiết bị chấp hành công suất lớn.
- Hệ thống chiếu sáng thông minh: Điều khiển bật/tắt đèn nhà xưởng qua cảm biến hoặc timer.
- Hệ thống an ninh: Kích hoạt còi báo động, đèn chớp cảnh báo trong các khu vực sản xuất.
Câu hỏi thường gặp (FAQ)
1. Rơ le MY4N AC100/110 có thể dùng cho nguồn 220V không?
Tuyệt đối KHÔNG. Nếu cấp nguồn 220V vào cuộn dây 110V sẽ gây cháy cuộn dây ngay lập tức. Hãy chọn model AC200/220 nếu cần dùng nguồn 220V.
2. Ký hiệu 4PDT trên sản phẩm có nghĩa là gì?
4PDT (Four Pole Double Throw) nghĩa là rơ le có 4 cực độc lập. Mỗi cực bao gồm 1 chân chung (COM), 1 tiếp điểm thường đóng (NC) và 1 tiếp điểm thường mở (NO).
3. Tại sao tiếp điểm của dòng MY4N lại cần mạ vàng (Au Clad)?
Mạ vàng giúp chống oxy hóa, đảm bảo tiếp xúc điện ổn định nhất ngay cả với các dòng điện cực nhỏ (micro-ampere), tránh tình trạng chập chờn tín hiệu điều khiển.
4. Đèn LED trên rơ le có tác dụng gì?
Đèn LED giúp bạn giám sát trạng thái cuộn dây đang có điện hay không một cách trực quan, giúp việc bảo trì và tìm lỗi mạch điện nhanh hơn rất nhiều.
5. Tôi có cần mua thêm đế cắm khi mua rơ le này không?
Có, rơ le dạng chân dẹt (Plug-in) cần có đế cắm MY4N-BS để lắp đặt cố định vào tủ điện một cách an toàn.
6. Rơ le này có thể chịu được tải cảm (như cuộn dây contactor) không?
Có, nhưng bạn cần lưu ý dòng định mức cho tải cảm sẽ thấp hơn tải trở. Để tăng tuổi thọ, nên lắp thêm mạch RC để dập hồ quang khi đóng ngắt.
7. Làm sao để biết rơ le đã bị hỏng?
Bạn có thể kiểm tra bằng cách cấp điện vào cuộn dây xem đèn LED có sáng không, sau đó dùng đồng hồ VOM đo thông mạch các cặp tiếp điểm NO/NC.
8. Sự khác biệt giữa MY4 và MY4N là gì?
Chữ 'N' biểu thị tính năng có tích hợp đèn LED báo trạng thái, giúp việc giám sát trở nên dễ dàng hơn so với dòng MY4 tiêu chuẩn.
9. Mua hàng tại AUT VN có được đầy đủ giấy tờ không?
Có, AUT VN cung cấp hàng chính hãng 100% kèm đầy đủ chứng chỉ CO/CQ từ nhà sản xuất cho các dự án công nghiệp.
10. Sản phẩm có sẵn hàng không?
AUT VN luôn có sẵn số lượng lớn các dòng rơ le Omron tại kho để đáp ứng nhanh nhất nhu cầu của quý khách.
Nguồn tham khảo: Omron Industrial Automation Official
