Timer Omron H3DK-S1A DC12V - Bộ Định Thời Đa Năng 4 Chế Độ, Siêu Mỏng, Lắp Ray DIN

Điện áp nguồn: 12 VDC ổn định, an toàn cho các mạch điều khiển DC.
4 Chế độ vận hành: ON delay, Flicker, Interval, One-shot linh hoạt cho mọi ứng dụng.
Dải thời gian siêu rộng: Tùy chỉnh từ 0.1 giây đến 1200 giờ với độ chính xác cao.
Thiết kế tối ưu: Độ rộng chỉ 22.5mm, hỗ trợ lắp ray DIN, tiết kiệm không gian tủ điện.
Tiếp điểm bền bỉ: Rơ le SPDT 5A @ 250VAC, tuổi thọ cơ khí lên đến 10 triệu lần.

nhà chế tạo: Omron

SKU: H3DK-S1A DC12

Tải xuống mẫu

Giá cũ: 1.225.350 ₫

Giá bán: 980.280 ₫

Số lượng:

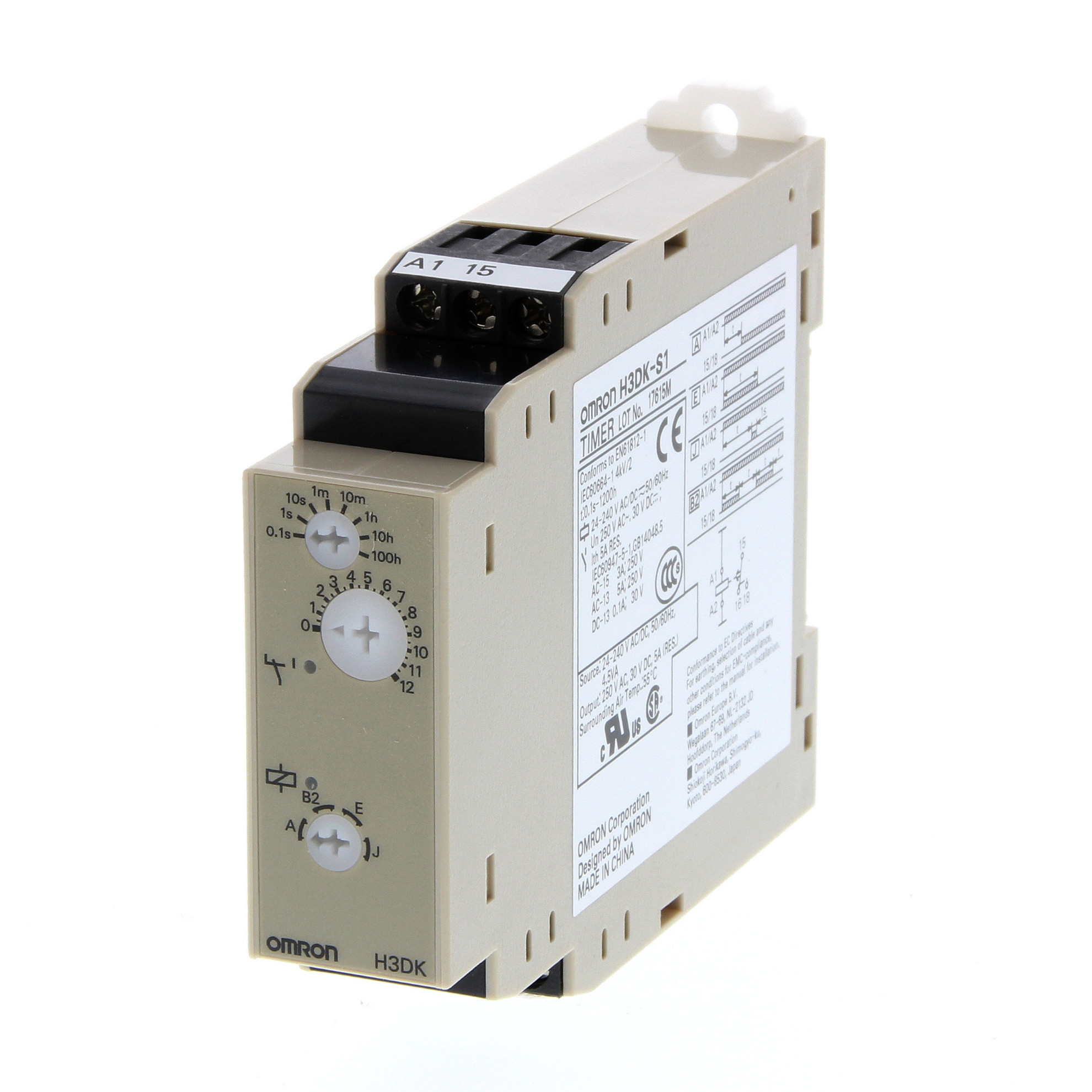

Giới thiệu về Timer Omron H3DK-S1A DC12V

Timer Omron H3DK-S1A DC12V là giải pháp định thời kỹ thuật số cao cấp từ Omron Nhật Bản, được thiết kế đặc biệt cho các hệ thống tự động hóa yêu cầu sự chính xác tuyệt đối và không gian lắp đặt hạn chế. Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát thời gian kích hoạt thiết bị không chỉ là vấn đề vận hành mà còn là yếu tố đảm bảo an toàn và chất lượng sản phẩm. Với khả năng hoạt động đa năng và độ bền chuẩn công nghiệp, H3DK-S1A cung cấp sự linh hoạt tối đa cho các kỹ sư điện tại AUT VN.

Điểm nổi bật của Timer Omron H3DK-S1A

Tích hợp 4 chế độ thông minh: Không cần thay thế nhiều thiết bị, bạn có thể tùy chọn giữa ON delay (trễ bật), Flicker (nhấp nháy), Interval (khoảng thời gian) và One-shot (xung đơn).
Độ chính xác chuẩn Nhật Bản: Sai số cực thấp giúp các chu trình máy móc vận hành nhịp nhàng, loại bỏ rủi ro sai lệch trong quy trình sản xuất.
Thiết kế Slim-line siêu mỏng: Với chiều rộng chỉ 22.5mm, sản phẩm giúp tối ưu hóa diện tích tủ điện, cho phép lắp đặt nhiều thiết bị hơn trên cùng một thanh ray DIN.
Khả năng chống nhiễu tốt: Hoạt động ổn định trong môi trường công nghiệp có nhiễu điện từ cao, đảm bảo hệ thống không bị treo hoặc nhảy thời gian sai.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	H3DK-S1A DC12V
Điện áp nguồn	12 VDC (Ripple 20% max)
Dải thời gian cài đặt	0.1 giây đến 1200 giờ
Chế độ vận hành	ON delay, Flicker, Interval, One-shot
Ngõ ra (Output)	Rơ le SPDT (5A @ 250VAC)
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail) / Bắt vít
Nhiệt độ hoạt động	-20 đến 55 ℃
Tiêu chuẩn bảo vệ	IP30

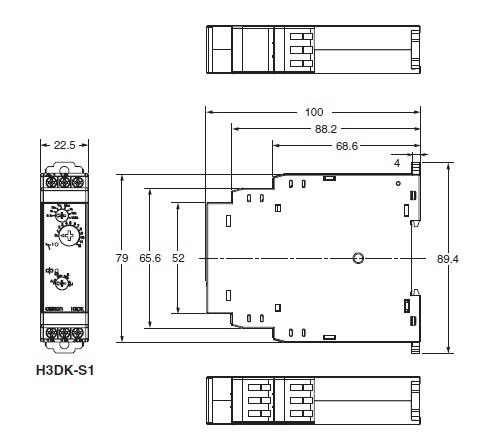

Chiều rộng thiết bị	22.5 mm

Nguồn tài liệu tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Timer Omron H3DK-S1A

Khi lựa chọn H3DK-S1A DC12V từ AUT VN, quý khách hàng sẽ nhận được những giá trị vượt trội:

Tối ưu hóa quy trình: Tự động hóa hoàn toàn các khâu chờ, lặp, giảm thiểu sự can thiệp thủ công và sai sót do con người.
Bảo vệ hệ thống điện: Chế độ ON delay giúp ngăn chặn tình trạng sốc điện khi nhiều thiết bị công suất lớn khởi động cùng lúc.
Tiết kiệm chi phí đầu tư: Thay vì mua 4 loại timer khác nhau, một chiếc H3DK-S1A đáp ứng mọi nhu cầu điều khiển thời gian cơ bản.
Độ tin cậy tuyệt đối: Thương hiệu Omron đảm bảo giảm thiểu thời gian dừng máy (downtime), tăng hiệu suất kinh doanh.

Hướng dẫn sử dụng và cài đặt (How-to)

Để Timer Omron H3DK-S1A hoạt động chính xác nhất, hãy thực hiện theo các bước sau:

Bước 1: Kết nối nguồn - Đấu nối nguồn DC 12V vào các chân cấp nguồn theo đúng sơ đồ trong sách hướng dẫn.
Bước 2: Thiết lập chế độ - Xoay núm chọn chế độ vận hành (ON delay, Flicker, Interval, One-shot) phù hợp với yêu cầu mạch điện.
Bước 3: Cài đặt thời gian - Điều chỉnh vòng xoay thời gian để chọn giá trị mong muốn (từ 0.1s đến 1200h).
Bước 4: Đấu nối tải - Kết nối thiết bị điều khiển (contactor, đèn, còi...) vào tiếp điểm rơ le SPDT.
Bước 5: Vận hành thử - Cấp nguồn và kiểm tra chu kỳ hoạt động của thiết bị để tinh chỉnh lại nếu cần.

Sản phẩm sử dụng chung và tương thích

Để hệ thống vận hành bền bỉ, H3DK-S1A nên được kết hợp cùng các thiết bị tại AUT VN:

Rơ le trung gian Omron: Sử dụng để đệm tải, bảo vệ tiếp điểm Timer không bị cháy khi điều khiển tải lớn.
Bộ nguồn DC 12V (Switching Power Supply): Cung cấp dòng điện sạch, ổn định, tránh hiện tượng sai số thời gian.
Cầu đấu dây (Terminal Blocks): Đảm bảo kết nối chắc chắn, gọn gàng trong tủ điện.
Các model tương đương: H3DKZ-A1 (cho nguồn AC/DC rộng) hoặc H3DK-M1 (cho nhu cầu 8 chế độ phức tạp hơn).

Ứng dụng thực tế của sản phẩm

Timer Omron H3DK-S1A DC12V là lựa chọn hàng đầu cho:

Dây chuyền đóng gói: Điều khiển thời gian dừng/chạy của băng tải phân loại.
Hệ thống bơm/máy nén: Cài đặt thời gian khởi động sao-tam giác hoặc luân phiên bơm.
Cảnh báo công nghiệp: Tạo tín hiệu đèn chớp hoặc còi báo động theo chu kỳ (chế độ Flicker).
Máy CNC và Robot: Điều khiển thời gian phun dầu bôi trơn hoặc làm mát tự động.

Câu hỏi thường gặp (FAQ)

1. Timer H3DK-S1A DC12V khác gì so với bản AC?
Điểm chính là điện áp nuôi. Bản DC12V an toàn hơn cho các mạch điều khiển điện áp thấp và giảm nhiễu cho các thiết bị điện tử nhạy cảm.

2. Chế độ Flicker hoạt động như thế nào?
Đây là chế độ tạo ra xung bật/tắt liên tục. Rất hữu ích cho các hệ thống đèn cảnh báo hoặc còi báo động nhấp nháy.

3. Tôi có thể thay đổi thời gian khi máy đang chạy không?
Có, bạn có thể xoay núm điều chỉnh. Tuy nhiên, để chính xác tuyệt đối, AUT VN khuyên bạn nên tạm dừng máy khi cài đặt.

4. Sản phẩm này bảo hành bao lâu?
Sản phẩm chính hãng Omron tại AUT VN được bảo hành theo tiêu chuẩn nhà sản xuất kèm hỗ trợ kỹ thuật trọn đời.

5. Tiếp điểm SPDT chịu tải tối đa bao nhiêu?
Tối đa 5A tại 250VAC. Nếu tải lớn hơn (ví dụ motor công suất cao), bạn bắt buộc dùng rơ le trung gian.

6. Lắp đặt ray DIN có cần phụ kiện thêm không?
Không, H3DK-S1A đã tích hợp ngàm cài chuẩn DIN rail, chỉ cần ấn nhẹ là cố định.

7. Tại sao nên mua Timer Omron tại AUT VN?
Chúng tôi cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh và có đội ngũ kỹ thuật tư vấn đấu nối chi tiết.

8. Chế độ One-shot ứng dụng khi nào?
Khi bạn cần một xung kích hoạt ngắn (ví dụ khởi động PLC hoặc kích relay) rồi tự ngắt dù tín hiệu đầu vào vẫn còn.

9. Thiết bị có chống nước không?
Chuẩn IP30 chỉ chống bụi cơ bản. Vui lòng lắp trong tủ điện để tránh ẩm ướt và nước.

10. Cách phân biệt H3DK-S1A chính hãng?
Kiểm tra độ sắc nét của chữ in, tem chống giả và quan trọng nhất là mua từ đại lý uy tín như AUT VN.
