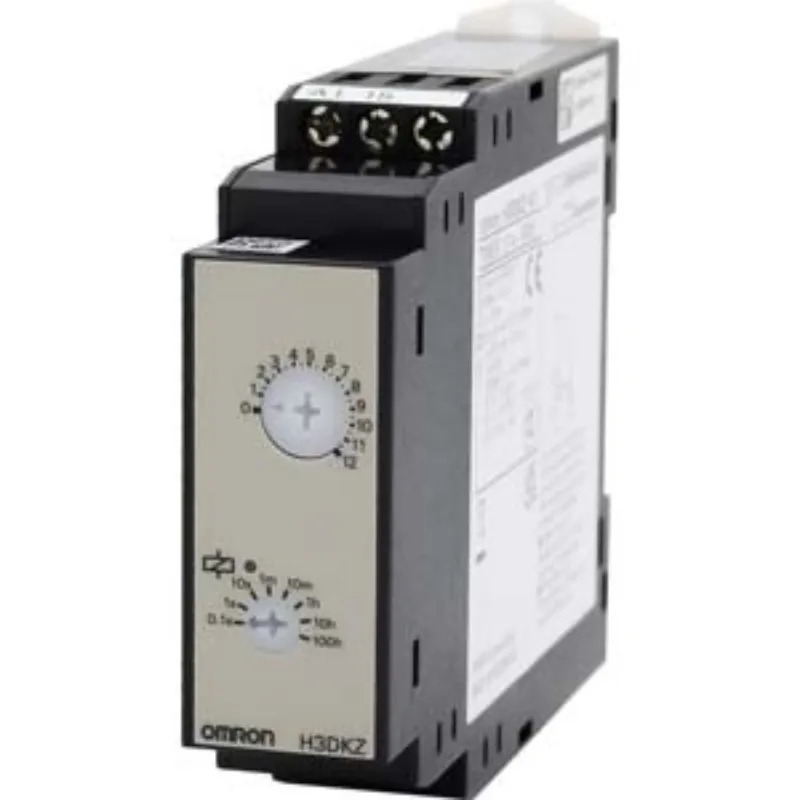

Giới thiệu Timer Omron H3DKZ-A1 - Giải pháp định thời đa năng cho mọi hệ thống
Bạn đang tìm kiếm một thiết bị định thời vừa có thể hoạt động với nguồn điện thấp (24V) vừa tương thích được với điện lưới (220V)? Timer Omron H3DKZ-A1 chính là câu trả lời hoàn hảo. Với khả năng hỗ trợ dải điện áp cực rộng (Universal Voltage) từ 24V đến 240V cả AC và DC, sản phẩm này giúp đơn giản hóa việc thiết kế tủ điện, giảm thiểu số lượng linh kiện lưu kho và tiết kiệm chi phí đáng kể cho doanh nghiệp.
Được sản xuất bởi Omron - thương hiệu hàng đầu Nhật Bản, H3DKZ-A1 đảm bảo sự ổn định tuyệt đối trong các môi trường công nghiệp khắc nghiệt, giúp kiểm soát thời gian chính xác cho các thiết bị tải nặng.
Điểm nổi bật của Timer Omron H3DKZ-A1
- Tối ưu hóa nguồn cấp: Khả năng nhận nguồn 24-240V AC/DC giúp kỹ sư linh hoạt trong lắp đặt mà không lo sai lệch điện áp.
- Kiểm soát thời gian linh hoạt: Dải điều chỉnh từ mức mili giây (0.1s) đến hàng trăm giờ (1200h), phù hợp cho cả các ứng dụng đóng cắt nhanh lẫn chu kỳ dài.
- Độ chính xác chuẩn Nhật Bản: Chế độ ON Delay giúp đảm bảo thiết bị tải chỉ hoạt động sau khi thời gian cài đặt kết thúc, bảo vệ hệ thống khỏi các xung điện đột ngột.
- Tiết kiệm diện tích: Thiết kế module siêu mỏng 22.5mm giúp tủ điện gọn gàng, dễ dàng bảo trì và thay thế.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | H3DKZ-A1 AC/DC 24-240V |
| Thương hiệu | Omron (Nhật Bản) |
| Điện áp nguồn (Power Supply) | 24 đến 240 V AC/DC |
| Chế độ hoạt động (Operating Mode) | ON-delay (Trễ khi cấp nguồn) |
| Dải thời gian cài đặt (Time Range) | 0.1 giây đến 1200 giờ |
| Cấu hình tiếp điểm (Output) | 1c (SPDT) |
| Khả năng chịu tải (Contact Rating) | 5 A tại 250 VAC / 5 A tại 30 VDC |
| Cách thức lắp đặt (Mounting) | Gắn thanh ray DIN (DIN-rail) |
| Nhiệt độ vận hành | -20°C đến 55°C |
| Kích thước (Rộng x Cao x Sâu) | 22.5 x 89.4 x 100 mm |
| Tiêu chuẩn bảo vệ | IP30 |
Nguồn tham khảo: Omron Industrial Automation Official Website
Lợi ích thực tế khi sử dụng Timer Omron H3DKZ-A1
- Giảm chi phí đầu tư: Một model duy nhất có thể dùng cho nhiều dự án có điện áp khác nhau (24V, 110V, 220V), giúp giảm tồn kho linh kiện.
- Bảo vệ thiết bị tải: Việc tạo trễ thời gian giúp tránh hiện tượng sụt áp tức thời khi khởi động các motor hoặc máy bơm lớn.
- Vận hành bền bỉ: Công nghệ từ Omron giúp thiết bị chịu được rung động và môi trường nhiệt độ cao trong công nghiệp.
- An tâm tuyệt đối: Sản phẩm được phân phối chính hãng bởi AUT VN với đầy đủ CO/CQ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Lắp đặt cơ khí: Gắn Timer lên thanh ray DIN 35mm trong tủ điện. Đảm bảo vị trí lắp đặt chắc chắn, không bị rung lắc.
- Bước 2 - Đấu nối nguồn: Kết nối dây nguồn vào các chân cấp nguồn theo sơ đồ. Timer chấp nhận dải điện áp từ 24V đến 240V AC hoặc DC.
- Bước 3 - Cài đặt dải thời gian: Xoay núm chọn dải thời gian (ví dụ: chọn chế độ 'Min' nếu muốn cài giây, chọn 'Hour' nếu muốn cài giờ).
- Bước 4 - Điều chỉnh thời gian cụ thể: Xoay núm vặn điều chỉnh đến giá trị chính xác mong muốn trên thang đo.
- Bước 5 - Đấu nối tải: Kết nối tiếp điểm SPDT (chân NO hoặc NC) vào mạch điều khiển hoặc khởi động từ để vận hành thiết bị tải.
Sản phẩm thường dùng kết hợp
Để tối ưu hóa hệ thống điều khiển, bạn nên kết hợp H3DKZ-A1 với:
- Khởi động từ (Contactor): Để điều khiển các động cơ công suất lớn.
- Rơ le trung gian: Khi cần mở rộng số lượng tiếp điểm điều khiển.
- Các dòng Timer Omron khác: Timer Omron H3DKZ-F (chế độ chớp tắt) hoặc Timer Omron H3DKZ-G (khởi động Sao-Tam giác).
Ứng dụng thực tế của Timer Omron H3DKZ-A1
- Hệ thống bơm nước: Thiết lập thời gian trễ để máy bơm hoạt động sau khi cấp nguồn, tránh sốc điện.
- Dây chuyền đóng gói: Định thời gian cho các khâu dán nhãn, ép màng nhựa tự động.
- Chiếu sáng công nghiệp: Tự động bật/tắt đèn nhà xưởng theo chu kỳ.
- Xử lý nước thải: Điều khiển chu kỳ chạy/nghỉ của máy sục khí oxy.
FAQ - Giải đáp thắc mắc về Timer Omron H3DKZ-A1
- 1. Timer này có dùng được cho cả điện AC và DC không?
- Có. Đây là dòng Universal Voltage, hoạt động ổn định trong dải 24-240V cả xoay chiều (AC) và một chiều (DC).
- 2. Chế độ ON Delay hoạt động như thế nào?
- Khi bạn cấp nguồn, timer sẽ bắt đầu đếm thời gian đã cài đặt. Sau khi hết thời gian, tiếp điểm mới chuyển trạng thái (từ đóng sang mở hoặc ngược lại).
- 3. Tôi có thể cài đặt thời gian lên đến vài ngày không?
- Có, dải thời gian của model này lên đến 1200 giờ (tương đương 50 ngày), rất linh hoạt.
- 4. Tiếp điểm SPDT là gì?
- SPDT (Single Pole Double Throw) là loại tiếp điểm đơn cực, hai chiều, cho phép bạn chọn sử dụng tiếp điểm Thường Mở (NO) hoặc Thường Đóng (NC).
5. Làm sao để cài đặt thời gian 15 phút?
- Bạn hãy xoay núm chọn dải thời gian sang mục "Min" (Phút), sau đó xoay núm điều chỉnh đến số 15.
6. Timer có thể lắp trực tiếp vào động cơ không?
- Không, timer được thiết kế để lắp trên thanh ray DIN trong tủ điện. Bạn cần dùng qua khởi động từ để điều khiển động cơ.
7. Sản phẩm có được bảo hành không?
- Sản phẩm chính hãng Omron được AUT VN bảo hành theo tiêu chuẩn của nhà sản xuất.
8. Kích thước 22.5mm có ý nghĩa gì?
- Đây là kích thước chiều rộng cực kỳ nhỏ gọn, giúp bạn tiết kiệm tối đa không gian bên trong tủ điện điều khiển.
- 9. Nếu điện áp nguồn vượt quá 240V thì sao?
- Bạn không nên sử dụng nếu điện áp vượt quá dải cho phép (240V) để đảm bảo độ bền và an toàn cho thiết bị.
- 10. Mua hàng tại AUT VN có đầy đủ giấy tờ không?
- Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho sản phẩm để khách hàng yên tâm về nguồn gốc.
