Timer Omron H3DS-AL AC/DC - Rơ Le Thời Gian ON Delay, Nguồn 24-230V, Độ Chính Xác ±1% | AUT VN

Chế độ vận hành: ON Delay (Trễ bật) chuẩn công nghiệp, kiểm soát thời gian chính xác tuyệt đối.
Nguồn cấp đa năng: Dải rộng Universal Voltage 24-230VAC / 24-48VDC, linh hoạt cho mọi hệ thống.
Dải thời gian tùy chỉnh: 7 thang đo linh hoạt từ 0.1 giây đến 120 giờ.
Tiếp điểm đầu ra: 1 SPDT (1 Cực 2 Vị trí) chịu tải cao, độ bền cơ học đạt 10 triệu lần.
Độ chính xác cực cao: Sai số chỉ ±1% FS, đáp ứng tiêu chuẩn khắt khe trong tự động hóa.

nhà chế tạo: Omron

SKU: H3DS-AL AC/DC

Tải xuống mẫu

Giá cũ: 1.238.400 ₫

Giá bán: 990.720 ₫

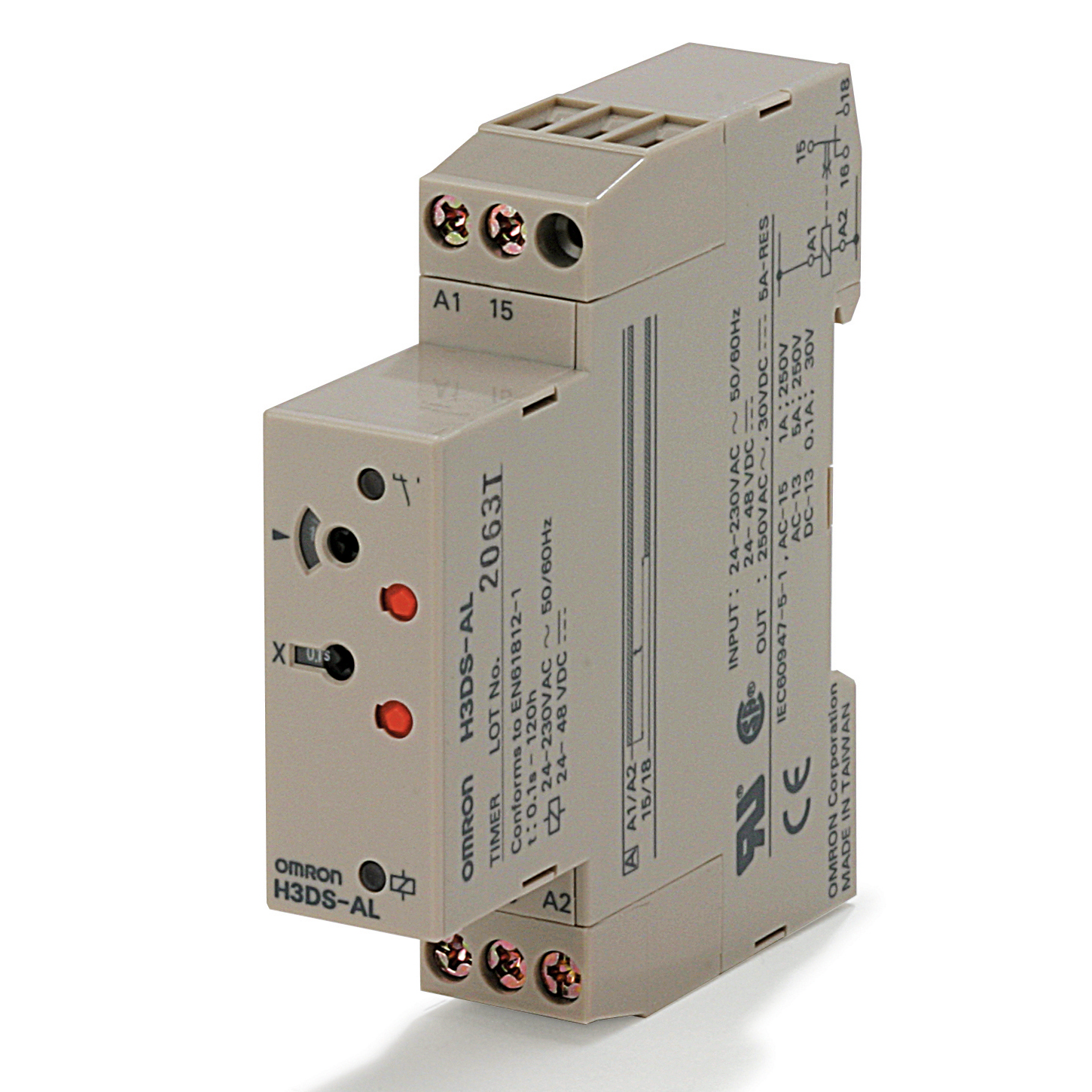

Giới thiệu về Timer Omron H3DS-AL AC/DC

Timer Omron H3DS-AL AC/DC là giải pháp định thời chuyên nghiệp từ thương hiệu Omron Nhật Bản, được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong các hệ thống tự động hóa công nghiệp hiện đại. Với cơ chế hoạt động ON Delay (Trễ bật) tin cậy, thiết bị cho phép kiểm soát chính xác thời điểm kích hoạt tải sau một khoảng thời gian chờ định sẵn, giúp bảo vệ các thiết bị khởi động và tối ưu hóa quy trình vận hành dây chuyền sản xuất.

Điểm vượt trội giúp Omron H3DS-AL trở thành sự lựa chọn hàng đầu chính là khả năng tương thích nguồn điện cực rộng (Universal Voltage). Điều này không chỉ giúp các kỹ sư đơn giản hóa việc thiết kế mạch điện mà còn tối ưu hóa chi phí vật tư dự phòng. Sản phẩm hiện được phân phối chính hãng với đầy đủ chứng chỉ CO/CQ tại AUT VN.

Điểm nổi bật của Omron H3DS-AL

Nguồn cấp linh hoạt tuyệt đối: Tích hợp khả năng nhận cả AC và DC trong một thiết bị duy nhất (24-230VAC, 24-48VDC), loại bỏ hoàn toàn rủi ro chọn sai điện áp khi lắp đặt.
Độ bền chuẩn công nghiệp: Tuổi thọ cơ học lên đến 10 triệu lần đóng ngắt, đảm bảo vận hành ổn định trong các môi trường nhà xưởng khắc nghiệt nhất.

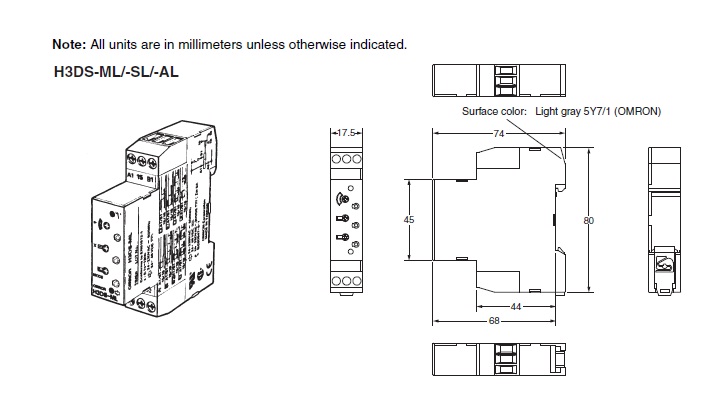

Thiết kế tối ưu không gian: Kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN hoặc thông qua socket, giúp tiết kiệm diện tích tối đa cho tủ điện điều khiển.
Khả năng chống nhiễu và chịu nhiệt: Vận hành bền bỉ trong dải nhiệt độ từ -10 đến 55°C, duy trì độ chính xác cao ngay cả khi môi trường có biến động nhiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	H3DS-AL AC/DC
Điện áp nguồn định mức	24 ~ 230 VAC (50/60 Hz) hoặc 24 ~ 48 VDC (Ripple 20% max)
Chế độ vận hành	ON delay (Trễ bật)
Dải thời gian thiết lập	7 thang đo (Từ 0.1 giây đến 120 giờ)
Loại đầu ra điều khiển	1 SPDT (1 tiếp điểm chuyển đổi)
Công suất tiếp điểm	Tải trở: 5A tại 250VAC / 5A tại 30VDC; Tải cảm: 1A tại 250VAC
Độ chính xác thời gian	±1% FS max.
Nhiệt độ vận hành	-10 đến 55 ℃ (không đóng băng)
Cấp bảo vệ	IP30 (Terminal Block: IP20)
Trọng lượng	Khoảng 100g

Lợi ích khi sử dụng Timer Omron H3DS-AL

Đảm bảo an toàn cho hệ thống điện: Chế độ ON Delay giúp ngăn chặn tình trạng sốc dòng khởi động khi nhiều thiết bị cùng vận hành, bảo vệ an toàn cho hệ thống điện tổng.
Tối ưu hóa quản lý kho và chi phí: Với dải nguồn đa năng, bạn chỉ cần lưu trữ một mã sản phẩm duy nhất cho nhiều mức điện áp, giảm áp lực quản lý linh kiện.
Nâng cao hiệu suất sản xuất: Độ chính xác cao giúp các chu kỳ máy vận hành nhịp nhàng, loại bỏ hoàn toàn các sai sót trong công đoạn đóng gói và lắp ráp tự động.

Hướng dẫn sử dụng Timer Omron H3DS-AL (How-to)

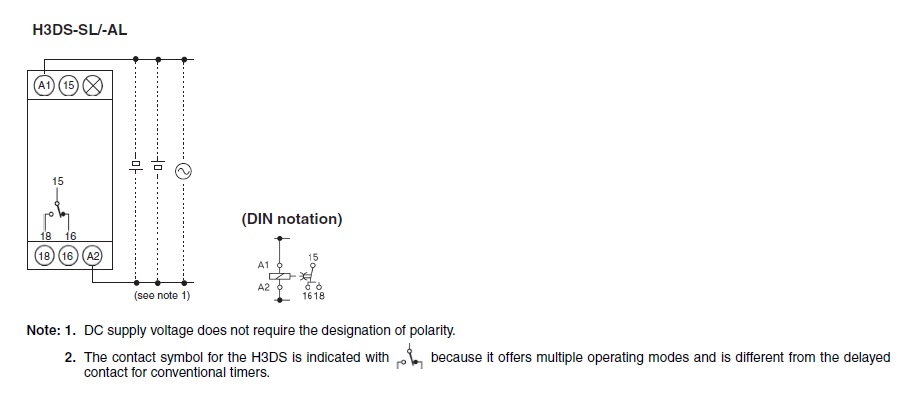

Bước 1: Kiểm tra nguồn điện: Xác định nguồn cấp của hệ thống (AC hoặc DC) để đấu nối chính xác vào chân nguồn cấp theo sơ đồ kỹ thuật.
Bước 2: Đấu nối mạch điều khiển: Kết nối tải vào các chân tiếp điểm SPDT (COM, NO, NC) tùy thuộc vào mục đích đóng hoặc ngắt mạch.
Bước 3: Thiết lập thang đo thời gian: Sử dụng núm xoay để chọn dải thời gian (thang đo) phù hợp (ví dụ: thang giây cho tác vụ nhanh, thang giờ cho tác vụ chậm).
Bước 4: Tinh chỉnh thời gian trễ: Điều chỉnh núm xoay chi tiết để đạt được giá trị thời gian trễ chính xác theo yêu cầu kỹ thuật.
Bước 5: Kích hoạt và kiểm tra: Cấp nguồn, quan sát đèn LED chỉ báo và đo kiểm trạng thái tiếp điểm để đảm bảo thiết bị vận hành đúng thiết lập.

Sản phẩm sử dụng chung với thiết bị nào?

Để đạt hiệu quả vận hành cao nhất, Timer Omron H3DS-AL nên được kết hợp cùng:

Socket Omron (Đế cắm): Giúp lắp đặt nhanh chóng và thay thế thiết bị dễ dàng mà không cần đấu nối lại dây.
Khởi động từ (Contactor): Timer sẽ đóng vai trò điều khiển cuộn coil của Contactor để đóng ngắt các động cơ công suất lớn.
PLC (Bộ điều khiển lập trình): Sử dụng như một rơ le thời gian độc lập để giảm tải xử lý cho CPU của PLC.

Ứng dụng thực tế của sản phẩm

Hệ thống băng tải: Điều khiển khởi động tuần tự các motor để tránh sụt áp lưới điện.
Máy nén khí & Bơm nước: Tạo thời gian trễ an toàn sau khi nhận tín hiệu từ rơ le áp suất.
Chiếu sáng công nghiệp: Tự động hóa hệ thống đèn nhà xưởng theo chu kỳ thời gian.
Máy đóng gói tự động: Định thời chính xác cho các công đoạn chiết rót, dán nhãn.

Câu hỏi thường gặp (FAQ)

1. Timer H3DS-AL có thể dùng cho cả điện 220V và 24V không?
Có, sản phẩm hỗ trợ dải nguồn cực rộng 24-230VAC và 24-48VDC, cực kỳ linh hoạt cho nhiều loại tủ điện.

2. Chế độ ON Delay hoạt động như thế nào?
Khi cấp nguồn, Timer bắt đầu đếm. Sau khi hết thời gian cài đặt, tiếp điểm sẽ chuyển trạng thái (NO đóng, NC mở) để kích hoạt thiết bị.

3. Tôi có thể điều chỉnh thời gian khi máy đang chạy không?
Có thể điều chỉnh, nhưng để đạt độ chính xác cao nhất, bạn nên tinh chỉnh khi Timer đang ở trạng thái chờ.

4. Sản phẩm này có cần mua thêm đế cắm không?
H3DS-AL thường được bán rời. Bạn nên mua thêm Socket Omron tại AUT VN để lắp đặt lên thanh ray tiện lợi hơn.

5. Tuổi thọ của thiết bị là bao lâu?
Tuổi thọ cơ học đạt tới 10 triệu lần đóng ngắt, đảm bảo độ bền cực cao trong công nghiệp.

6. Môi trường lắp đặt cần lưu ý gì?
Thiết bị đạt chuẩn IP30, bạn nên lắp trong tủ điện để tránh bụi bẩn và độ ẩm trực tiếp.

7. Làm sao biết Timer đã hoàn thành chu kỳ đếm?
Bạn có thể quan sát đèn LED chỉ báo trạng thái đầu ra ngay trên mặt trước của Timer.

8. Sai số ±1% FS có ảnh hưởng lớn không?
Đây là sai số cực thấp, đảm bảo độ chính xác rất cao cho hầu hết các ứng dụng tự động hóa.

9. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ và chất lượng cho sản phẩm chính hãng.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Omron, hỗ trợ kỹ thuật tận tâm từ đội ngũ AUT VN.

11. H3DS-AL khác gì so với dòng H3DS-FL?
H3DS-AL tập trung vào độ bền tiếp điểm và nguồn điện rộng, trong khi H3DS-FL là dòng siêu mỏng tối ưu diện tích.

12. Có thể dùng Timer này điều khiển trực tiếp motor lớn không?
Không nên. Timer chỉ chịu tải tín hiệu (5A), bạn cần dùng Timer để kích Contactor, sau đó Contactor mới điều khiển motor.

Nguồn tham khảo: Omron Industrial Automation Official
