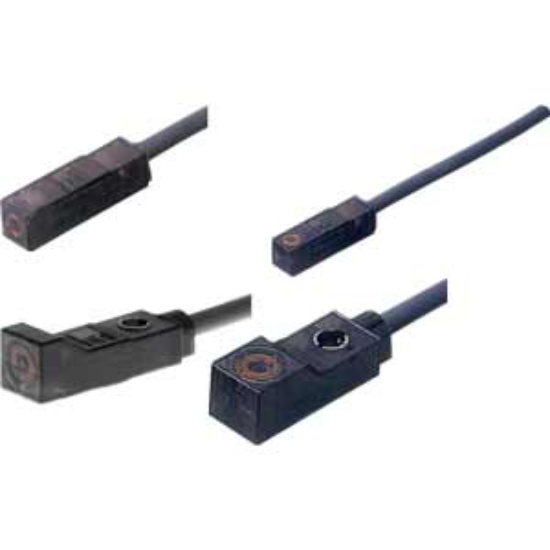

Cảm biến tiệm cận Omron E2S-Q22-R 1M | Siêu nhỏ 2.5mm, 2 Dây DC NC, Cáp Robot IP67

Loại cảm biến: Tiệm cận điện cảm siêu nhỏ, phát hiện kim loại chính xác.
Khoảng cách phát hiện: 2.5mm, lý tưởng cho không gian lắp đặt cực hẹp.
Ngõ ra: 2 dây DC (Normally Closed - NC), tối giản sơ đồ đấu nối.
Độ bền vượt trội: Cáp PVC Robot chuyên dụng chịu uốn lặp lại + Chuẩn chống nước IP67.
Kích thước: Siêu tí hon (W8 x H23 x D8.4mm), tối ưu diện tích máy móc.

nhà chế tạo: Omron

SKU: E2S-Q22-R 1M

Tải xuống mẫu

Giá cũ: 1.207.200 ₫

Giá bán: 965.760 ₫

Số lượng:

Giới thiệu Cảm biến tiệm cận Omron E2S-Q22-R 1M chính hãng

Trong kỷ nguyên tự động hóa chính xác, việc tìm kiếm một thiết bị cảm biến vừa đáp ứng được kích thước siêu nhỏ, vừa hoạt động bền bỉ trong môi trường khắc nghiệt là một bài toán khó. Cảm biến tiệm cận Omron E2S-Q22-R 1M chính là giải pháp đột phá. Được thiết kế cho các vị trí lắp đặt hạn chế nhất, sản phẩm này không chỉ giúp tối ưu hóa diện tích mà còn đảm bảo khả năng phát hiện vật thể kim loại với độ tin cậy tuyệt đối. Tại AUT VN, chúng tôi cung cấp dòng cảm biến này với cam kết chính hãng, giúp doanh nghiệp nâng cao hiệu suất và độ ổn định cho dây chuyền sản xuất.

Điểm nổi bật của Omron E2S-Q22-R 1M

Thiết kế siêu tí hon: Với kích thước chỉ W8 x H23 x D8.4mm, E2S-Q22-R dễ dàng lắp đặt vào các khe hẹp của máy móc mà không làm thay đổi kết cấu thiết bị.
Kết nối 2 dây DC NC thông minh: Ngõ ra 2 dây chế độ Thường Đóng (NC) giúp đơn giản hóa hệ thống dây dẫn, giảm chi phí vật tư và thời gian lắp đặt cho kỹ sư.
Cáp PVC Robot chuyên dụng: Điểm khác biệt lớn nhất là sợi cáp 1m được chế tạo để chịu được hàng triệu chu kỳ uốn lặp lại, cực kỳ phù hợp cho các cánh tay robot chuyển động liên tục.
Khả năng thích nghi môi trường: Đạt tiêu chuẩn bảo vệ IP67, cảm biến hoạt động ổn định tuyệt đối trước bụi bẩn, tia nước bắn và môi trường công nghiệp nặng.

Bảng thông số kỹ thuật chi tiết

Model	E2S-Q22-R 1M
Loại cảm biến	Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor)
Khoảng cách phát hiện	2.5 mm
Nguồn cấp điện	12 đến 24 VDC
Ngõ ra (Output)	2 dây DC (Chế độ thường đóng - NC)
Tần số đáp ứng	1 kHz
Cấp bảo vệ	IP67 (Chống bụi, chống nước)
Kiểu kết nối	Cáp PVC Robot liền thân, chiều dài 1m
Đối tượng phát hiện	Kim loại (Sắt, Thép, Nhôm, Đồng...)
Nhiệt độ vận hành	-25 đến 70°C
Tính năng bảo vệ	Bảo vệ phân cực ngược, chống xung điện đột biến

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E2S-Q22-R 1M

Giải phóng không gian lắp đặt: Loại bỏ khó khăn khi lắp cảm biến vào các máy móc có thiết kế siêu nhỏ hoặc linh kiện điện tử dày đặc.
Tối ưu chi phí vận hành: Cáp Robot bền bỉ giúp giảm tần suất thay thế linh kiện do đứt ngầm, từ đó giảm thời gian dừng máy (Down-time).
Kiểm soát vị trí tuyệt đối: Với khoảng cách 2.5mm, cảm biến cho phép định vị vật thể ở mức độ chính xác milimet, đáp ứng khắt khe tiêu chuẩn Industry 4.0.
Lắp đặt nhanh chóng: Thiết kế 2 dây giúp rút ngắn thời gian đấu nối tủ điện và giảm sai sót trong vận hành.

Hướng dẫn lắp đặt và sử dụng đúng cách

Bước 1: Kiểm tra nguồn điện: Xác nhận nguồn cấp nằm trong dải 12-24 VDC để tránh làm hỏng mạch cảm biến.
Bước 2: Cố định vị trí: Sử dụng các giá đỡ chuyên dụng của Omron (như Y92E-C2R5) để cố định cảm biến chắc chắn, tránh rung lắc gây sai số.
Bước 3: Đấu nối dây: Kết nối 2 dây cáp vào bộ điều khiển/PLC. Lưu ý: Đây là ngõ ra NC, mạch sẽ ngắt khi phát hiện vật thể.
Bước 4: Hiệu chỉnh khoảng cách: Điều chỉnh vị trí cảm biến sao cho vật thể khi đến điểm dừng nằm trong phạm vi 2.5mm.
Bước 5: Vận hành thử: Theo dõi đèn LED chỉ thị trên thân sản phẩm để xác nhận tín hiệu On/Off trước khi chạy chính thức.

Sản phẩm sử dụng chung

Để đạt hiệu quả vận hành cao nhất, quý khách nên kết hợp cùng:

Giá đỡ Omron Y92E-C2R5/Y92E-D2R5: Đảm bảo cảm biến được cố định chuẩn xác và an toàn.
Bộ nguồn DC 24V chất lượng cao: Cung cấp dòng điện ổn định, tránh nhiễu tín hiệu cho cảm biến.
PLC Omron/Mitsubishi: Tối ưu hóa việc xử lý tín hiệu ngõ ra NC từ cảm biến.

Ứng dụng thực tế của sản phẩm

Sản xuất linh kiện điện tử: Phát hiện vị trí các chi tiết kim loại siêu nhỏ trên bảng mạch PCB.
Công nghiệp ô tô: Lắp đặt trên các cánh tay robot kiểm tra sự hiện diện của ốc vít, linh kiện trong khoang máy hẹp.
Máy đóng gói tự động: Kiểm soát vị trí khuôn hoặc thanh gạt kim loại trên băng tải tốc độ cao.
Thiết bị y tế: Sử dụng trong các máy phân tích mẫu, thiết bị xét nghiệm yêu cầu độ chính xác cao và kích thước nhỏ.

Câu hỏi thường gặp (FAQ)

1. Omron E2S-Q22-R 1M có phát hiện được nhựa hay gỗ không?
Không. Đây là cảm biến tiệm cận điện cảm, chỉ phát hiện được các vật thể bằng kim loại. Đối với nhựa/gỗ, quý khách hãy tham khảo dòng cảm biến quang hoặc cảm biến điện dung.

2. Chế độ NC (Normally Closed) hoạt động như thế nào?
Ở chế độ NC, khi không có vật thể, mạch điện ở trạng thái đóng (dẫn điện). Khi phát hiện kim loại trong khoảng 2.5mm, mạch sẽ mở (ngắt điện).

3. Cáp PVC Robot khác gì với cáp thông thường?
Cáp Robot có cấu tạo lõi và vỏ đặc biệt, chịu được lực uốn, xoắn lặp lại hàng triệu lần mà không bị đứt ngầm, cực kỳ bền khi lắp trên robot chuyển động.

4. Cảm biến này có chịu được nước không?
Có, với chuẩn IP67, sản phẩm chống bụi hoàn toàn và chịu được việc ngâm trong nước ở độ sâu 1m trong thời gian ngắn.

5. Tôi có thể nối dài dây cáp quá 1m không?
Có thể, nhưng bạn cần lưu ý sụt áp trên đường dây. Nếu nối quá dài, hãy sử dụng dây dẫn có tiết diện phù hợp để đảm bảo điện áp tại đầu cảm biến vẫn đạt 12-24VDC.

6. Tại sao tôi không thấy đèn LED sáng khi có vật?
Hãy kiểm tra lại nguồn cấp điện và khoảng cách vật thể (phải dưới 2.5mm). Nếu mọi thứ ổn mà đèn không sáng, có thể vật thể không phải là kim loại hoặc cảm biến bị lỗi.

7. Sản phẩm này có dễ bị nhiễu điện từ không?
Omron E2S-Q22-R có tích hợp mạch bảo vệ đột biến và phân cực ngược, giúp giảm thiểu nhiễu trong môi trường công nghiệp.

8. Mua hàng tại AUT VN có được cung cấp CO/CQ không?
Có. AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho mọi sản phẩm Omron chính hãng.

9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Việt Nam.

10. Làm sao để chọn giá đỡ phù hợp cho model này?
Quý khách nên chọn model Y92E-C2R5 để đảm bảo khớp hoàn toàn với kích thước siêu nhỏ của E2S-Q22-R.
