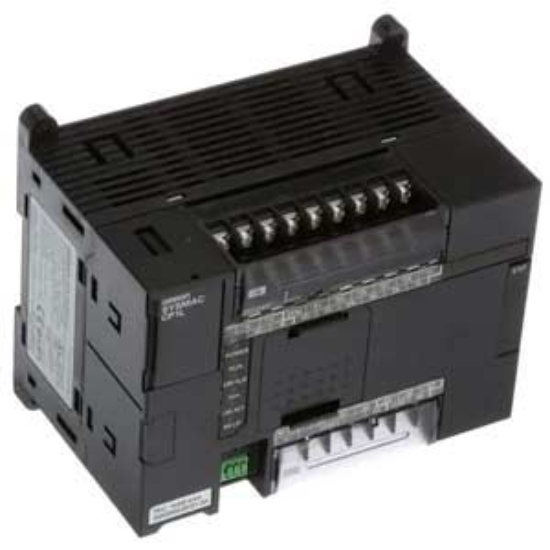

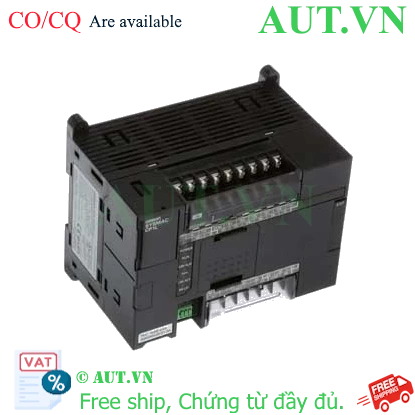

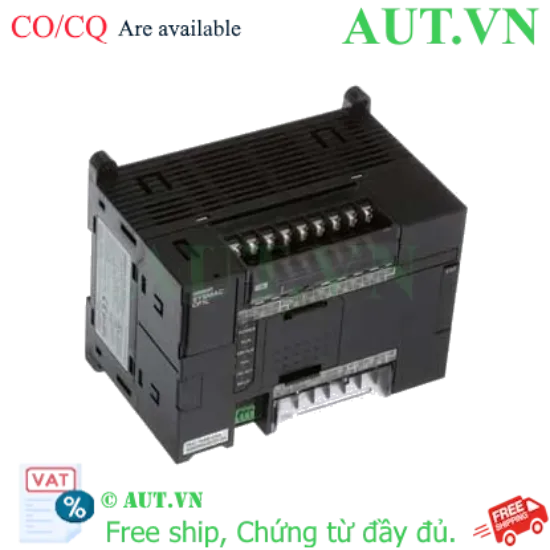

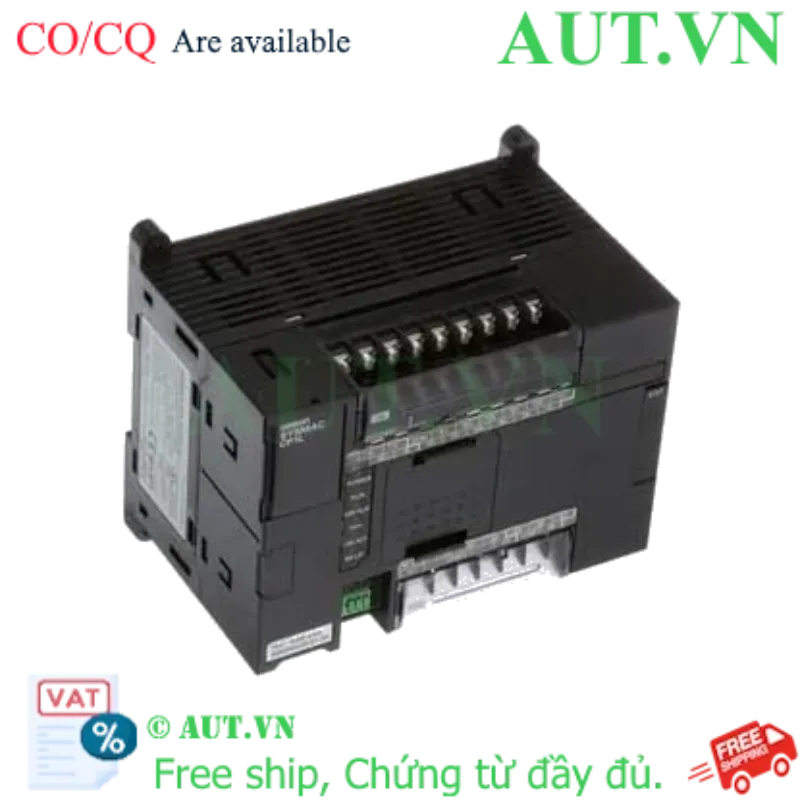

PLC Omron CP1L-EL20DT-D | 24VDC, Tích hợp Ethernet & Analog, 12DI/8DO
- Model: CP1L-EL20DT-D
- Nguồn cấp: 24VDC
- Ngõ vào Digital: 12 ngõ vào (Sink/Source)
- Ngõ ra Digital: 8 ngõ ra (Sink)
- Ngõ vào Analog: 2 kênh (0-10VDC)
- Kết nối: Cổng Ethernet RJ45 tích hợp sẵn
- Bộ nhớ: 5K Steps
- Tốc độ đếm: 100kHz
Giá cũ:
9.324.000 ₫
7.459.200 ₫
Giới thiệu PLC Omron CP1L-EL20DT-D - Giải pháp điều khiển nhỏ gọn và mạnh mẽ
Trong kỷ nguyên tự động hóa hiện đại, việc tìm kiếm một bộ điều khiển vừa nhỏ gọn, vừa đa năng là ưu tiên hàng đầu của các kỹ sư. PLC Omron CP1L-EL20DT-D chính là câu trả lời hoàn hảo. Đây là dòng PLC thuộc series CP1L của Omron, được thiết kế đặc biệt để tối ưu hóa không gian tủ điện nhưng vẫn đảm bảo đầy đủ các tính năng kết nối tiên tiến như Ethernet và ngõ vào Analog tích hợp.
Với PLC Omron CP1L, bạn không chỉ sở hữu một bộ điều khiển logic thông thường mà còn là một trung tâm điều khiển có khả năng giao tiếp mạng mạnh mẽ, giúp dễ dàng tích hợp vào hệ thống SCADA hoặc kết nối với các thiết bị IoT trong nhà máy.
Điểm nổi bật vượt trội
- Khả năng kết nối mạng mạnh mẽ: Tích hợp sẵn cổng Ethernet (RJ45), cho phép lập trình và giám sát từ xa cực kỳ thuận tiện qua mạng LAN.
- Đa năng với Analog tích hợp: Sở hữu 2 kênh ngõ vào Analog (0-10VDC), giúp bạn đọc trực tiếp tín hiệu từ cảm biến áp suất, nhiệt độ... mà không cần module mở rộng tốn kém.
- Hiệu suất cao trong thân hình nhỏ gọn: Khả năng đếm tốc độ cao lên đến 100kHz và 2 đầu ra xung, đáp ứng tốt các ứng dụng điều khiển vị trí (Servo/Stepper motor).
- Độ tin cậy chuẩn Nhật Bản: Sản phẩm từ Omron đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Model | CP1L-EL20DT-D |
| Loại PLC | Compact (Nhỏ gọn) |
| Nguồn cấp | 24VDC |
| Số lượng ngõ vào Digital | 12 (Kiểu Sink/Source) |
| Số lượng ngõ ra Digital | 8 (Kiểu Sink) |
| Số ngõ vào Analog | 2 kênh (Dải tín hiệu 0...10VDC) |
| Độ phân giải Analog | 1/1000 |
| Bộ nhớ chương trình | 5K Steps |
| Tốc độ đếm tối đa | 100kHz |
| Số đầu ra xung (Pulse Output) | 2 kênh |
| Giao tiếp vật lý | Ethernet (RJ45) |
| Phương pháp lắp đặt | Gắn thanh ray DIN / Lắp bề mặt |
| Kích thước (RxCxS) | 130 x 110 x 85 mm |
| Khối lượng | 610g |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng PLC Omron CP1L-EL20DT-D
- Tiết kiệm chi phí: Tích hợp sẵn Ethernet và Analog giúp giảm thiểu số lượng module mở rộng, từ đó hạ giá thành hệ thống.
- Dễ dàng lắp đặt & Bảo trì: Thiết kế nhỏ gọn, đấu nối bằng bắt vít chắc chắn, phù hợp cho các tủ điện diện tích hẹp.
- Khả năng mở rộng linh hoạt: Dễ dàng nâng cấp thêm các module mở rộng CP1W nếu nhu cầu I/O tăng cao trong tương lai.
Hướng dẫn sử dụng (How-to)
- Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện, đảm bảo khoảng trống tản nhiệt.
- Đấu nối: Kết nối nguồn cấp 24VDC vào đúng chân cực. Đấu nối các cảm biến vào ngõ vào Digital/Analog và tải vào ngõ ra Digital.
- Kết nối lập trình: Sử dụng cáp Ethernet kết nối từ máy tính đến cổng RJ45 trên PLC hoặc qua cáp USB chuyên dụng.
- Lập trình: Sử dụng phần mềm CX-Programmer để viết chương trình theo ngôn ngữ Ladder (LAD) hoặc STL.
- Vận hành: Download chương trình xuống PLC và chuyển sang chế độ RUN để bắt đầu điều khiển.
Sản phẩm sử dụng chung (isRelatedTo)
- Module mở rộng Omron: CP1W-ADB21, CP1W-MAB21, CP1W-DAB21V
- Card giao tiếp: RS-232C (CP1W-CIF01), RS-422A/485 (CP1W-CIF11/12)
- Phụ kiện lắp đặt: Thanh ray DIN (PFP-100N, PFP-50N), Chặn thanh ray (PFP-M)
Ứng dụng thực tế (Application)
- Điều khiển hệ thống băng tải trong đóng gói thực phẩm.
- Hệ thống kiểm soát nhiệt độ và độ ẩm trong phòng sạch.
- Điều khiển vị trí cho các máy CNC mini hoặc máy cắt sử dụng động cơ bước.
- Tự động hóa các máy móc trong ngành nhựa, dệt may.
Câu hỏi thường gặp (FAQ)
1. PLC Omron CP1L-EL20DT-D có thể kết nối mạng LAN được không?
Có, sản phẩm tích hợp sẵn cổng Ethernet RJ45, cho phép kết nối trực tiếp vào mạng nội bộ để giám sát và lập trình.
2. Ngõ ra của model này là Sink hay Source?
Model này có ngõ ra Digital là loại Sink (kiểu cực âm).
3. Tôi có thể điều khiển động cơ bước (Stepper Motor) bằng PLC này không?
Hoàn toàn được. PLC có 2 đầu ra xung với tần số tối đa 100kHz, rất phù hợp cho điều khiển vị trí.
4. Dải điện áp cho ngõ vào Analog là bao nhiêu?
Ngõ vào Analog hỗ trợ dải tín hiệu từ 0 đến 10VDC.
5. Phần mềm nào dùng để lập trình cho CP1L-EL20DT-D?
Bạn cần sử dụng phần mềm CX-Programmer nằm trong bộ phần mềm CX-One của Omron.
6. PLC này có thể mở rộng thêm ngõ vào/ra không?
Có, bạn có thể sử dụng các module mở rộng dòng CP1W để tăng số lượng I/O theo nhu cầu.
7. Sản phẩm này dùng nguồn bao nhiêu Vol?
Sản phẩm sử dụng nguồn cấp 24VDC.
8. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron và được AUT VN hỗ trợ kỹ thuật tận tình.
9. Tôi có thể đọc tín hiệu cảm biến 4-20mA không?
Mặc định ngõ vào là 0-10V. Để đọc 4-20mA, bạn có thể cần thêm module chuyển đổi hoặc module chuyên dụng.
10. Hàng tại AUT VN có sẵn không?
Vui lòng liên hệ Hotline 0968.053.025 để kiểm tra tình trạng kho mới nhất.
